奔驰170V车型复古轮毂盖三维设计

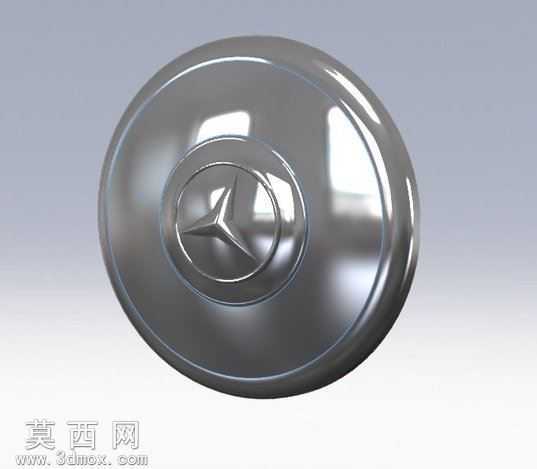

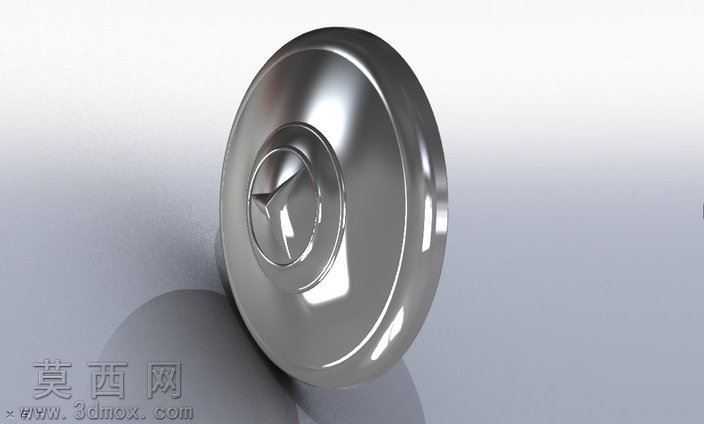

本作品为适配奔驰170V经典车型的车轮轮毂盖三维建模成果，建模阶段以实车历史配件的实测尺寸为基准，采用SolidWorks完成全参数化特征构建，首先绘制轮毂盖的圆形外轮廓基准草图，通过旋转凸台命令生成整体盘状基础结构，针对中心区域的三叉星标识区域，采用分割线命令划分独立曲面域，通过等距曲面、加厚特征做出标识的微凸立体效果，还原经典车型轮毂盖的标识辨识度。建模过程中严格还原实物的曲面弧度，轮毂盖边缘的卷边结构通过扫描特征完成，保证卷边的圆角过渡均匀，与轮毂装配的卡扣定位结构采用拉伸切除配合阵列命令完成，所有卡扣的位置度公差控制在0.1mm以内，满足实际装配的干涉校验要求。材质与渲染阶段，针对轮毂盖的镀铬金属质感，调整材质球的反射率至0.85，粗糙度参数设置为0.08，添加细微的表面划痕凹凸贴图模拟老车配件的真实使用质感，场景布光采用三点布光法，主光源从侧上方45度投射，突出金属曲面的高光反射层次，辅光源补亮暗部避免细节死黑，添加地面反射效果增强渲染图的真实感。结构设计上充分考虑轮毂盖的安装逻辑，内侧的定位台阶尺寸与奔驰170V原配轮毂的安装槽完全匹配，整体壁厚均匀控制在2.5mm，既保证配件的结构强度，又避免冗余材料增加重量，中心标识的凸起高度控制在1.2mm，既保证视觉立体感，又不会在行驶过程中剐蹭外部构件。设计过程中反复核对奔驰170V的原厂配件资料，调整轮毂盖的曲面曲率，还原1930年代奔驰车型配件的圆润复古造型特征，避免出现现代轮毂盖的锐利线条，所有特征均保留建模参数，可根据不同的改装需求调整尺寸参数，适配同年代其他相近车型的轮毂安装需求，完成建模后通过干涉检查命令验证整体结构无装配冲突，曲面连续性达到G2级别，渲染输出的效果图完整呈现镀铬金属的亮面质感与复古配件的精致细节。
