多组平行啮合齿轮传动结构演示方案

项目分类:齿轮 发布时间:2021-11-12 ID:392922
  • 多组平行啮合齿轮传动结构演示方案

  这套多齿轮啮合传动结构,核心应用场景覆盖教学演示、小型传动机构原型验证、传动原理科普展示等领域,日常在机械原理实训台、小型动力传递演示装置、非标自动化设备的动力分流模块中都能见到这类排布的实际落地。从实际用途来看,该结构通过多组同模数齿轮的依次啮合,可实现单动力输入下的多轴同步同向或反向动力输出,在需要将单一动力源的扭矩分配到多个平行工作轴的场景中,这类排布能有效减少动力分流环节的传动损耗,相比带传动、链传动,齿轮啮合的传动比精度更高,不存在打滑丢转的问题,适合对输出轴同步性有严格要求的工位。

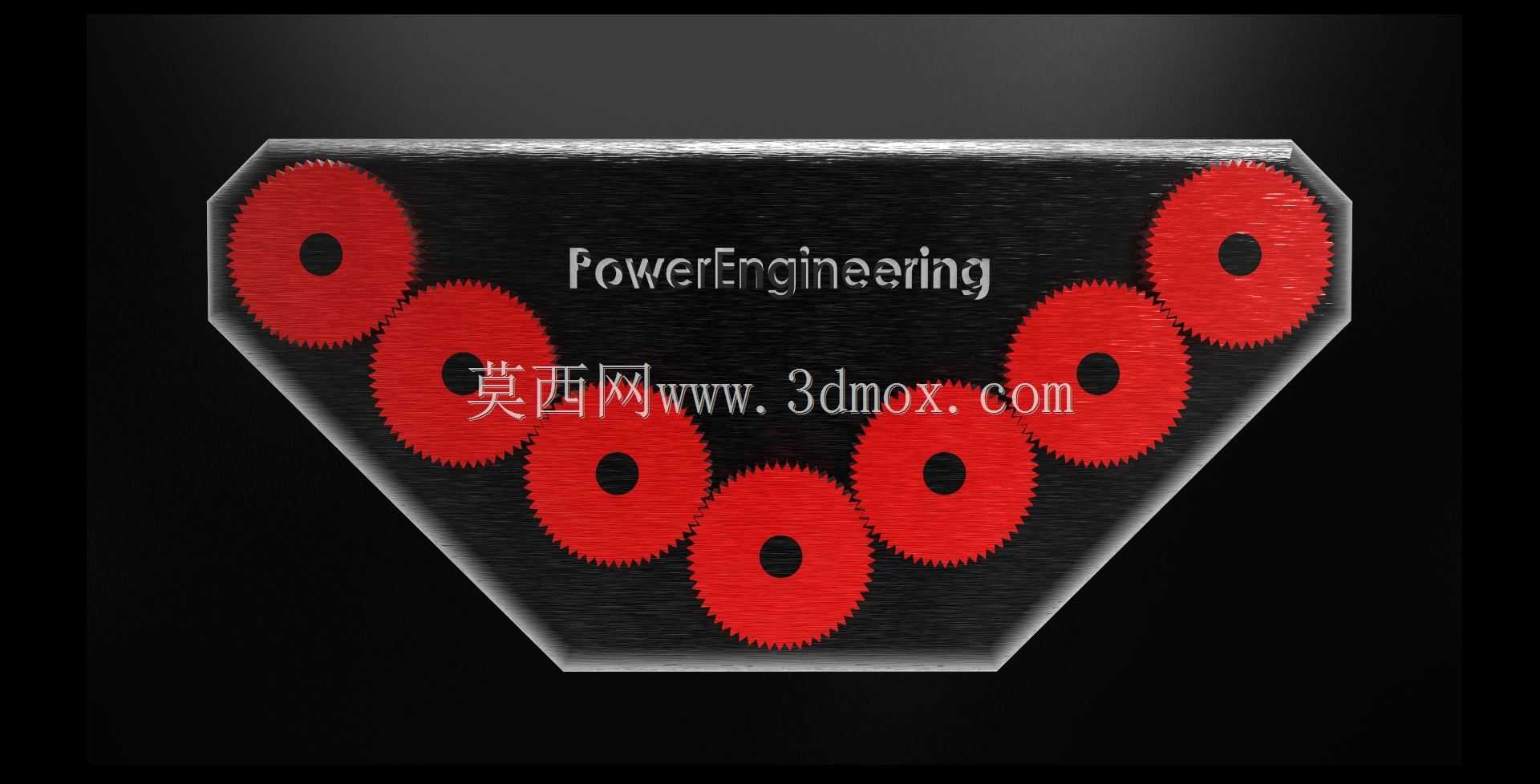

  设计思路上,这套结构采用了对称式V型排布,所有齿轮均为标准渐开线直齿圆柱齿轮,模数统一,齿顶高系数、顶隙系数均取国标通用标准值,保证啮合过程中齿面接触均匀,不会出现偏载卡滞的问题。排布时特意将相邻齿轮的中心距严格控制在两齿轮分度圆半径之和的尺寸,确保齿侧间隙处于合理范围,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小出现啮合卡滞、运转发热磨损加剧的问题。最外侧的两个齿轮安装轴作为动力输入或输出的预留接口,中间的齿轮全部作为惰轮承担动力传递与转向调整的作用,整个排布没有额外的异形结构,所有安装轴的轴心都处于同一安装平面上,降低了安装支座的加工难度。

  从安装边界来看,整套传动组件的外轮廓为切角六边形结构,所有齿轮的齿顶圆都不会超出外轮廓的边界,安装时只需要按照预设的轴孔位置在安装板上加工对应尺寸的通孔即可,不需要额外预留齿轮运转的避让空间,安装板的厚度只需要满足轴的支撑强度要求即可,齿轮与安装板之间预留0.5到1毫米的轴向间隙,避免运转过程中齿面与安装板发生摩擦。齿轮本身的轴向尺寸统一,所有轴的直径也采用统一规格,方便采购标准紧固件与轴承配件,降低备件储备的品类压力。

  功能特性方面,这套齿轮组在运转过程中,所有啮合点的线速度保持一致,只要输入轴转速稳定,所有输出轴的转速都能保持恒定,传动效率可以达到95%以上,适合小扭矩、高转速的动力传递场景。齿形采用标准渐开线设计,加工时可以直接用标准齿轮滚刀一次成型,不需要定制特殊刀具,加工成本可控,后期如果出现单齿磨损,只需要更换对应位置的齿轮即可,不需要整套结构报废,维护成本较低。实际装配时,只需要保证所有安装轴的平行度公差在0.02毫米以内,就能保证整套结构运转平稳,不会出现周期性的异响与振动。如果需要调整传动比,只需要更换对应位置的齿轮,调整相邻轴的中心距即可,不需要改动整体的排布框架,拓展性较强。在教学演示场景中,这套结构可以直观展示齿轮啮合的传动过程、惰轮对转向的调整作用、多轴动力分流的实现原理,相比单组齿轮对啮的演示结构,多齿轮排布能更清晰地展现传动链路的完整过程,帮助初学者快速理解齿轮传动的核心逻辑。在小型非标设备中,这类结构常被用在多工位同步进给的机构中,比如小型包装设备的多辊同步输送、印刷设备的多辊同步牵引,都可以参考这类排布思路来设计传动链路,保证各个工作辊的线速度一致,避免出现物料拉扯、输送错位的问题。
