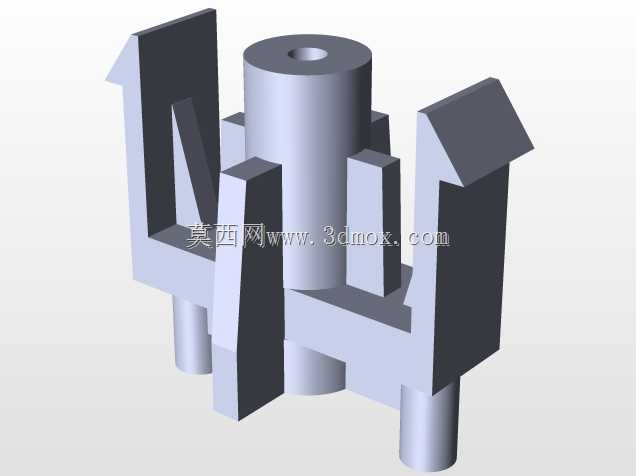

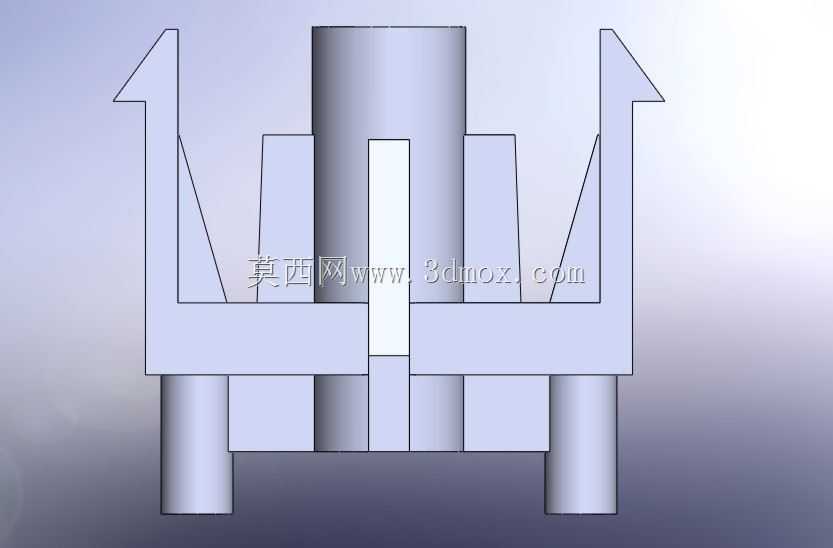

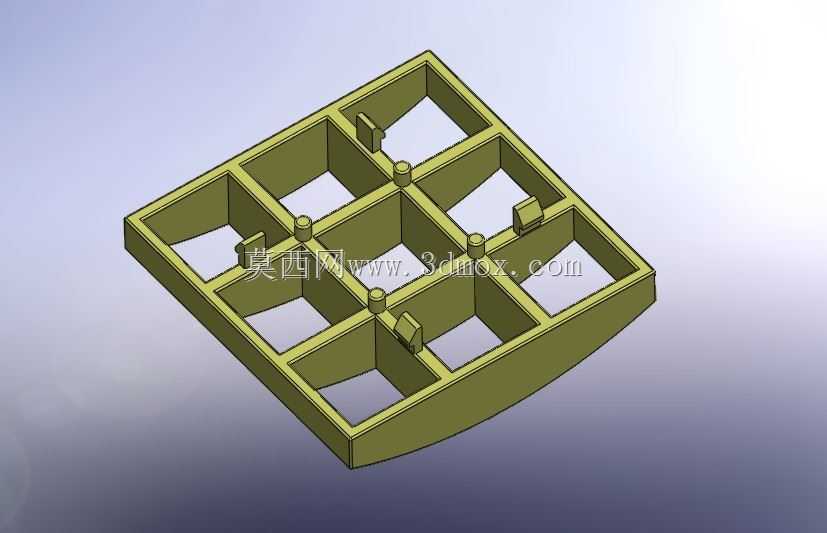

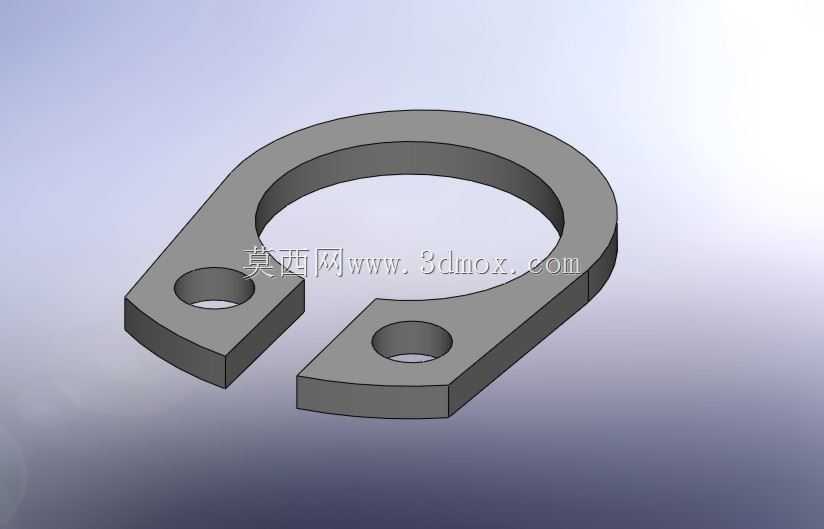

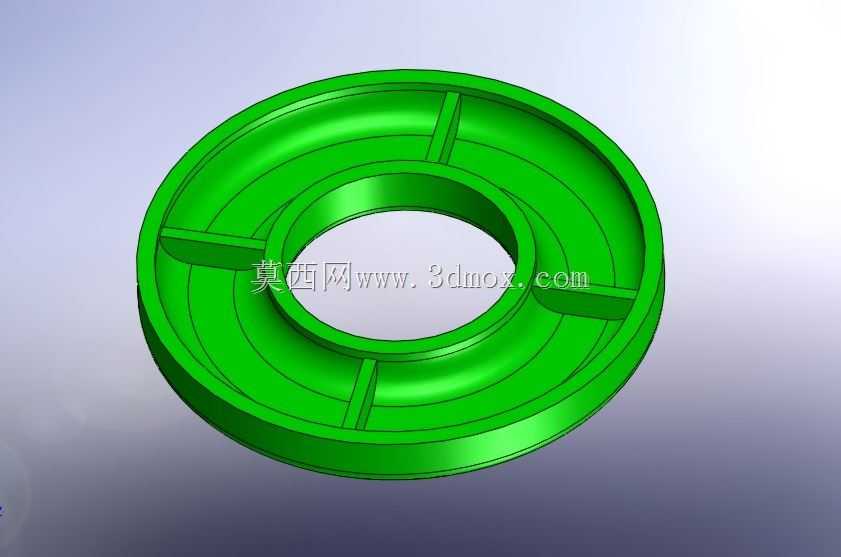

榨汁机低速传动齿轮结构设计

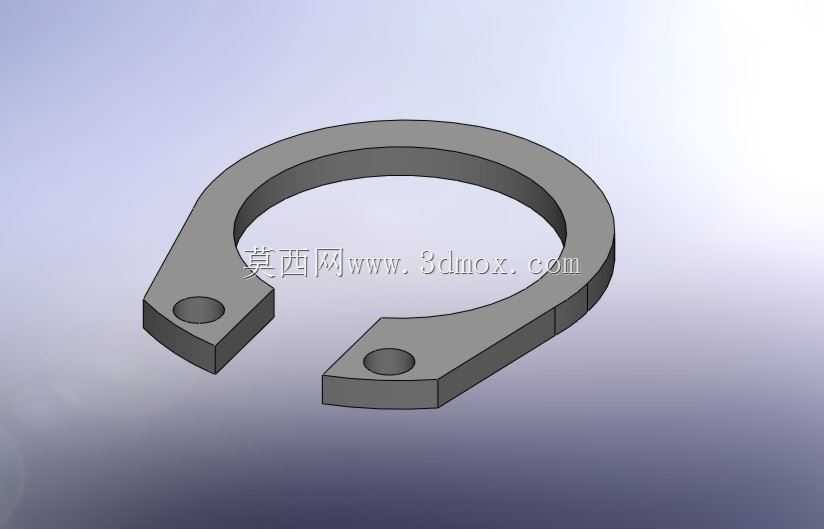

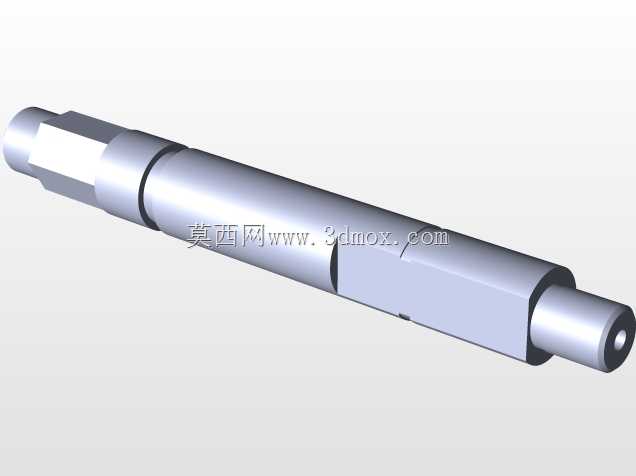

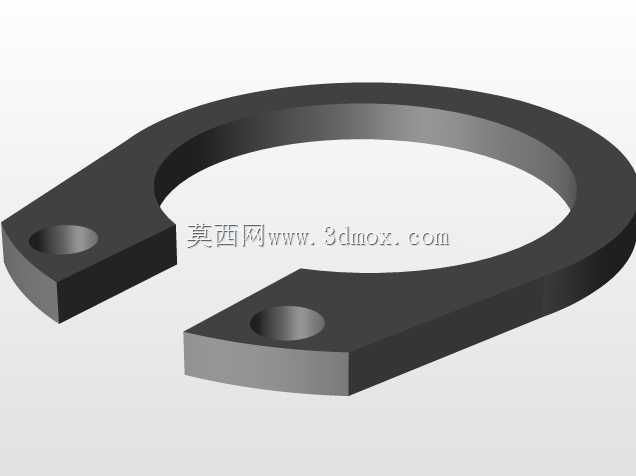

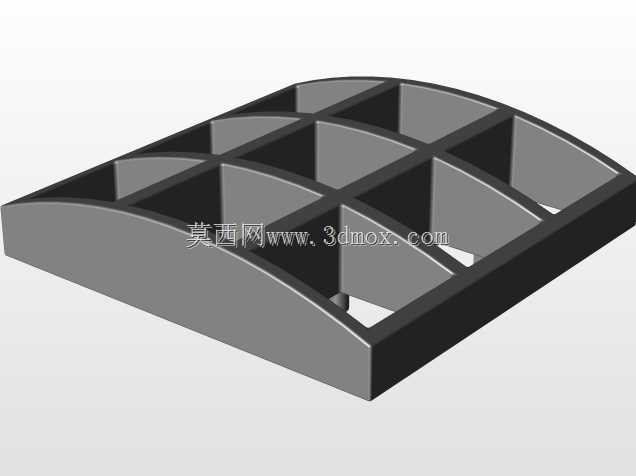

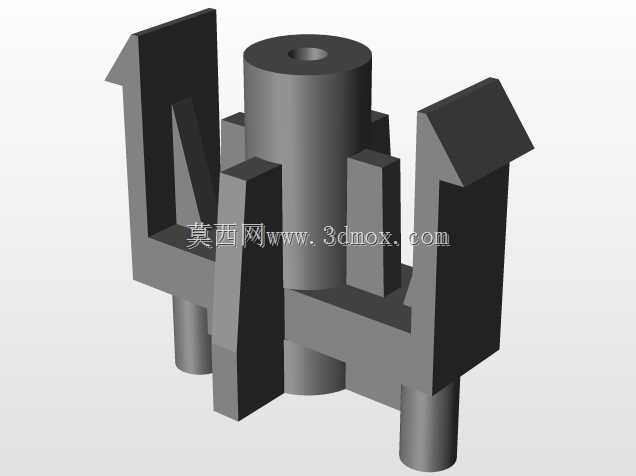

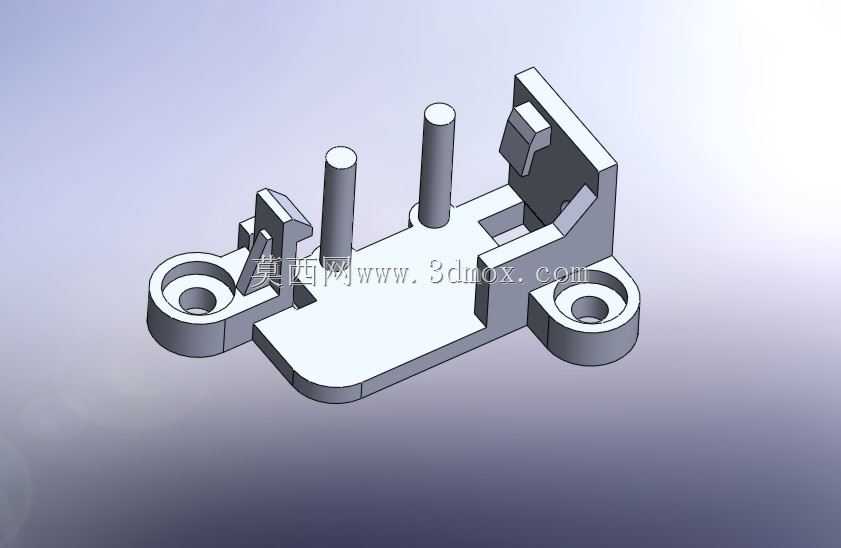

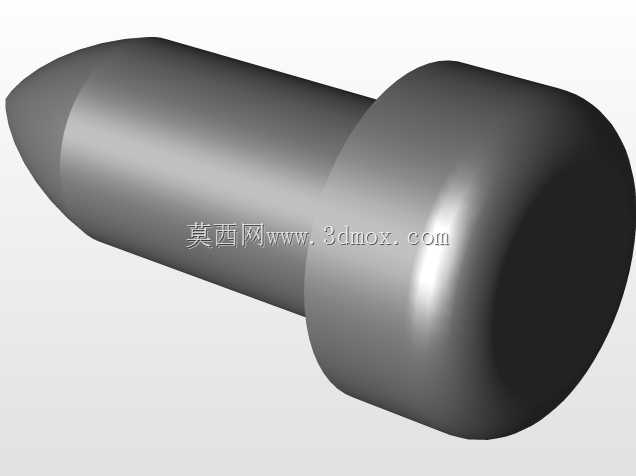

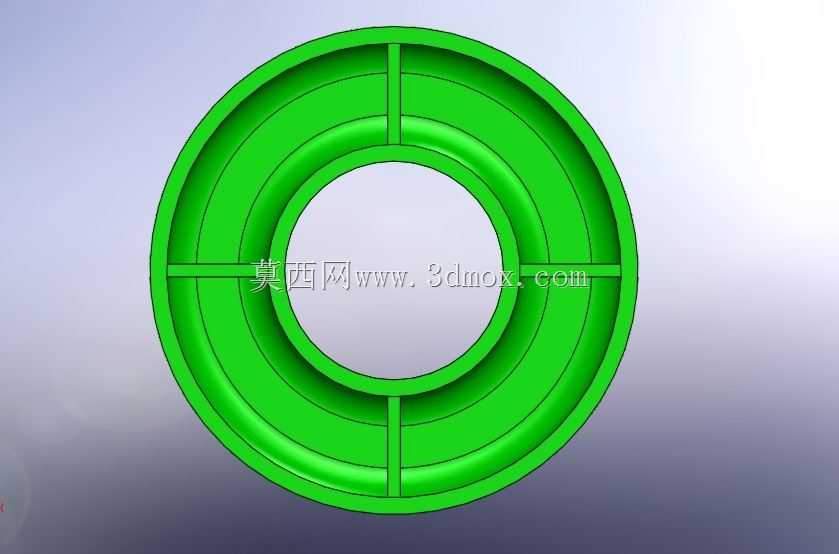

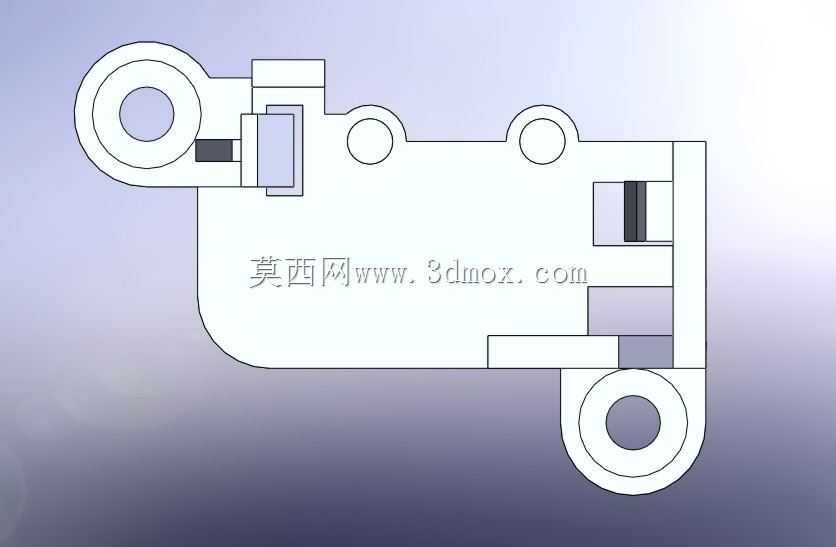

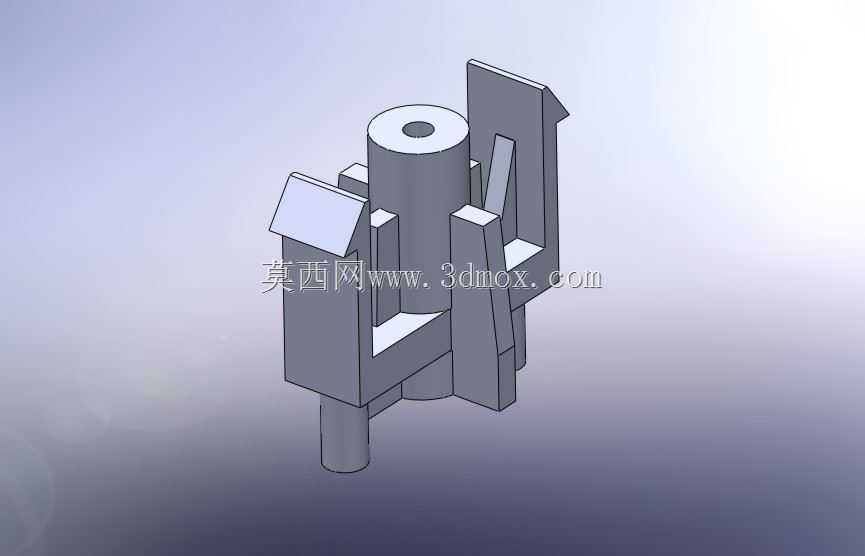

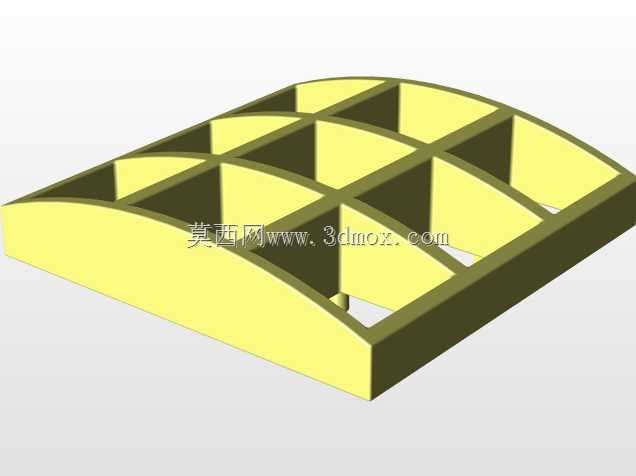

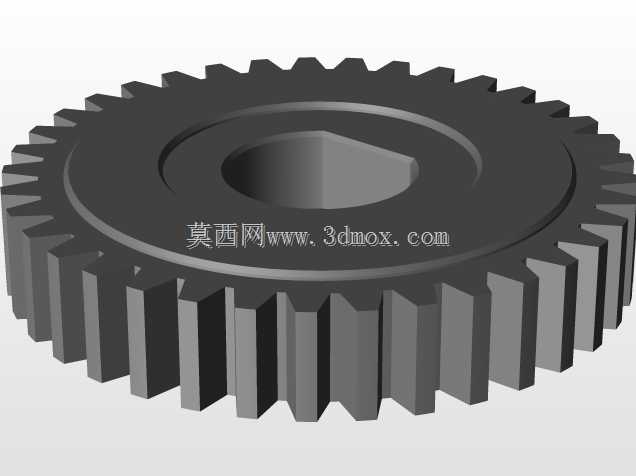

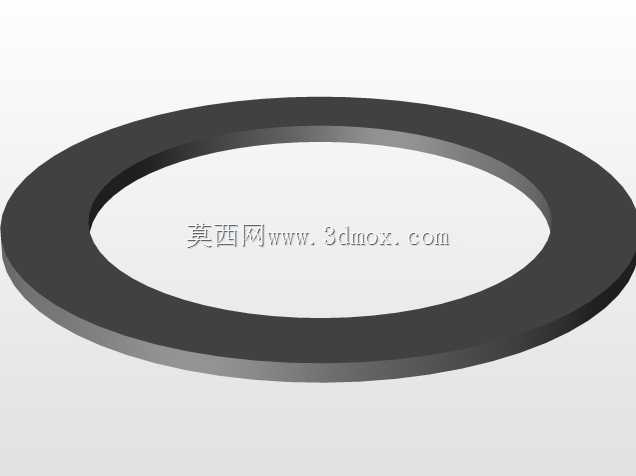

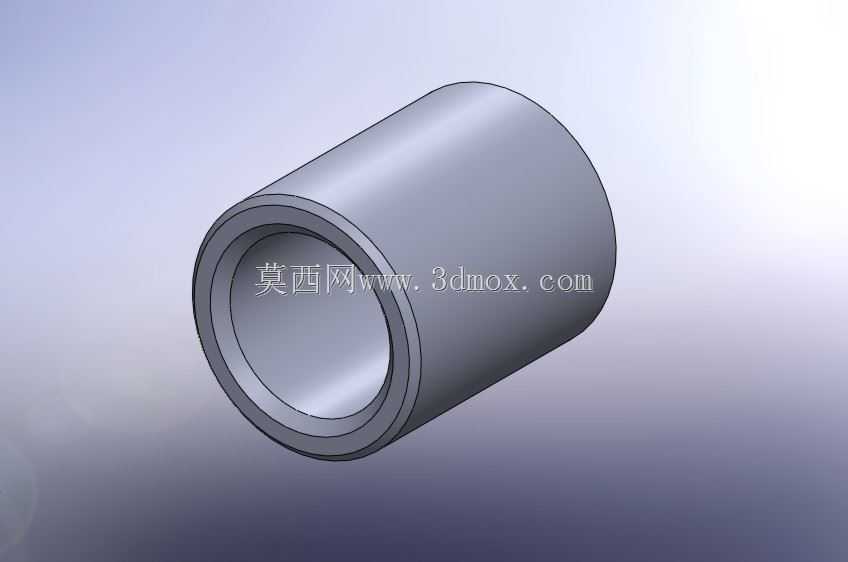

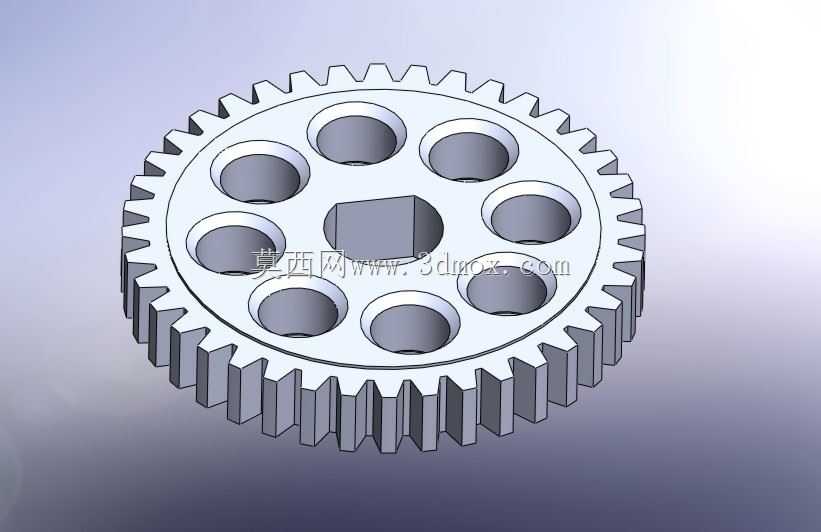

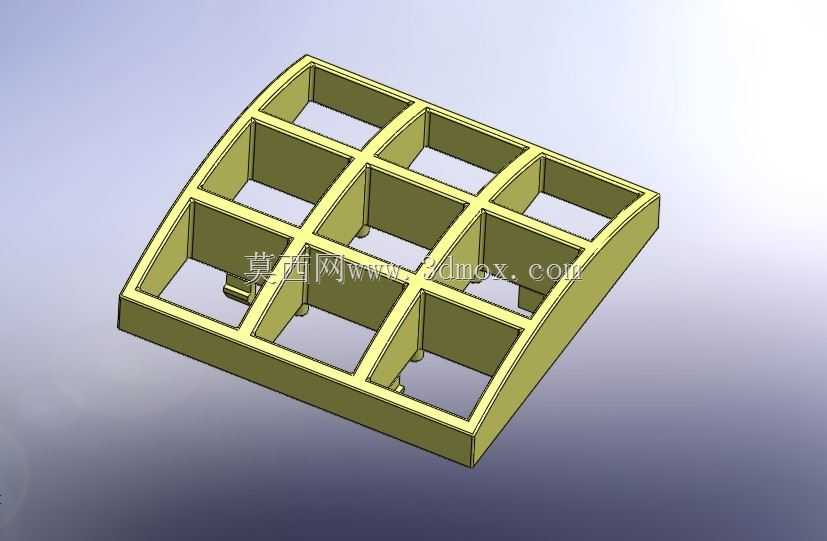

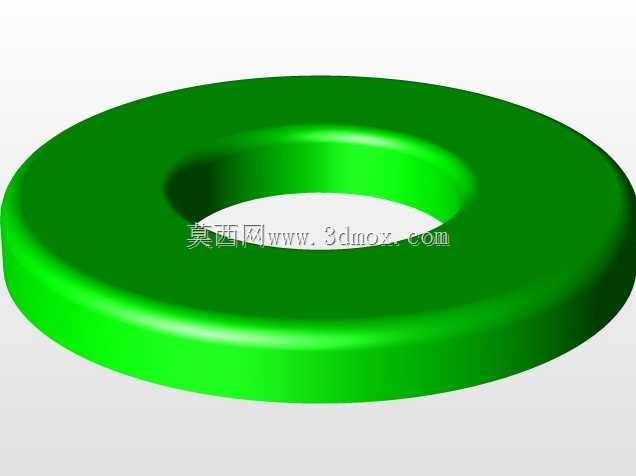

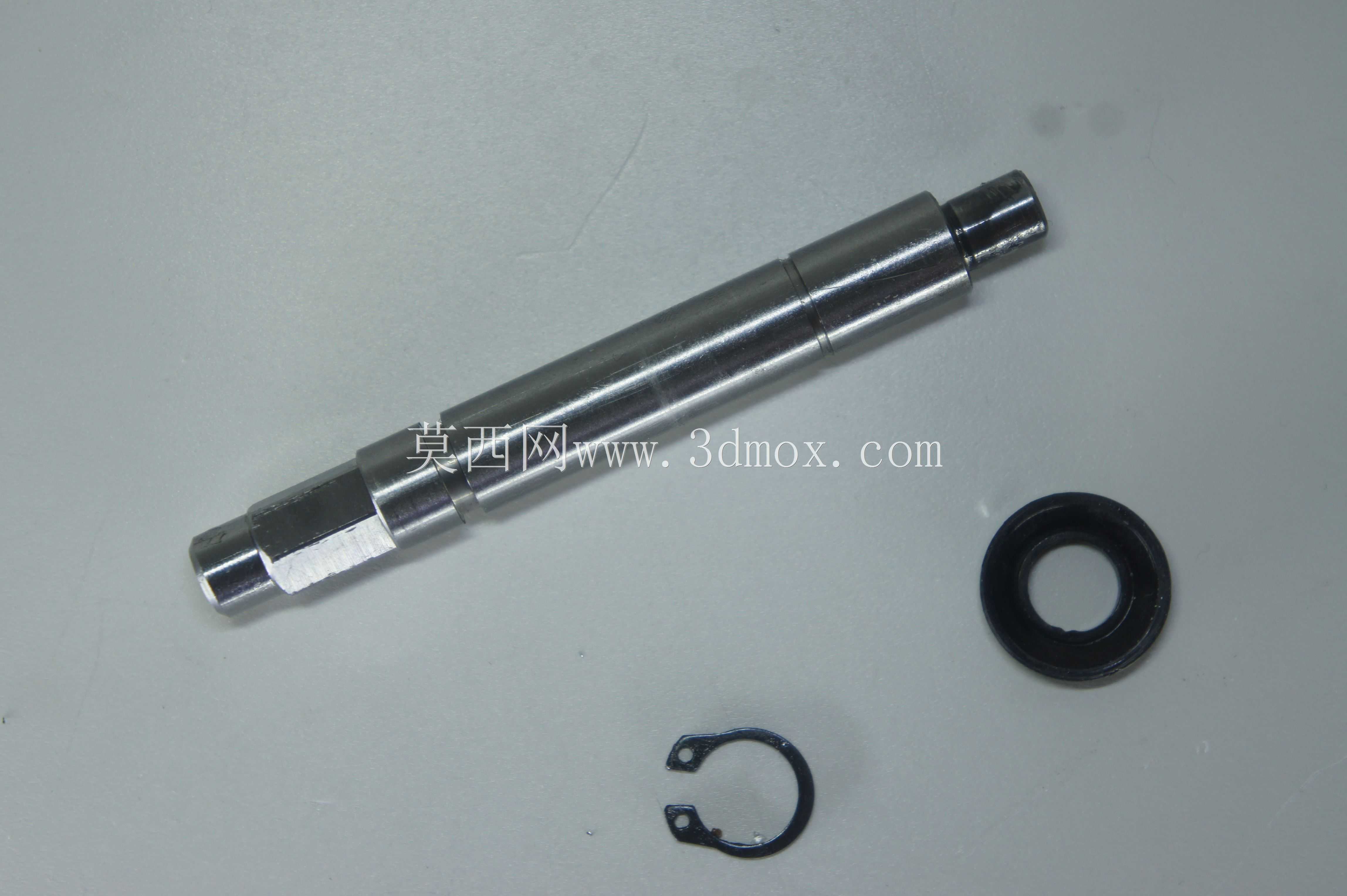

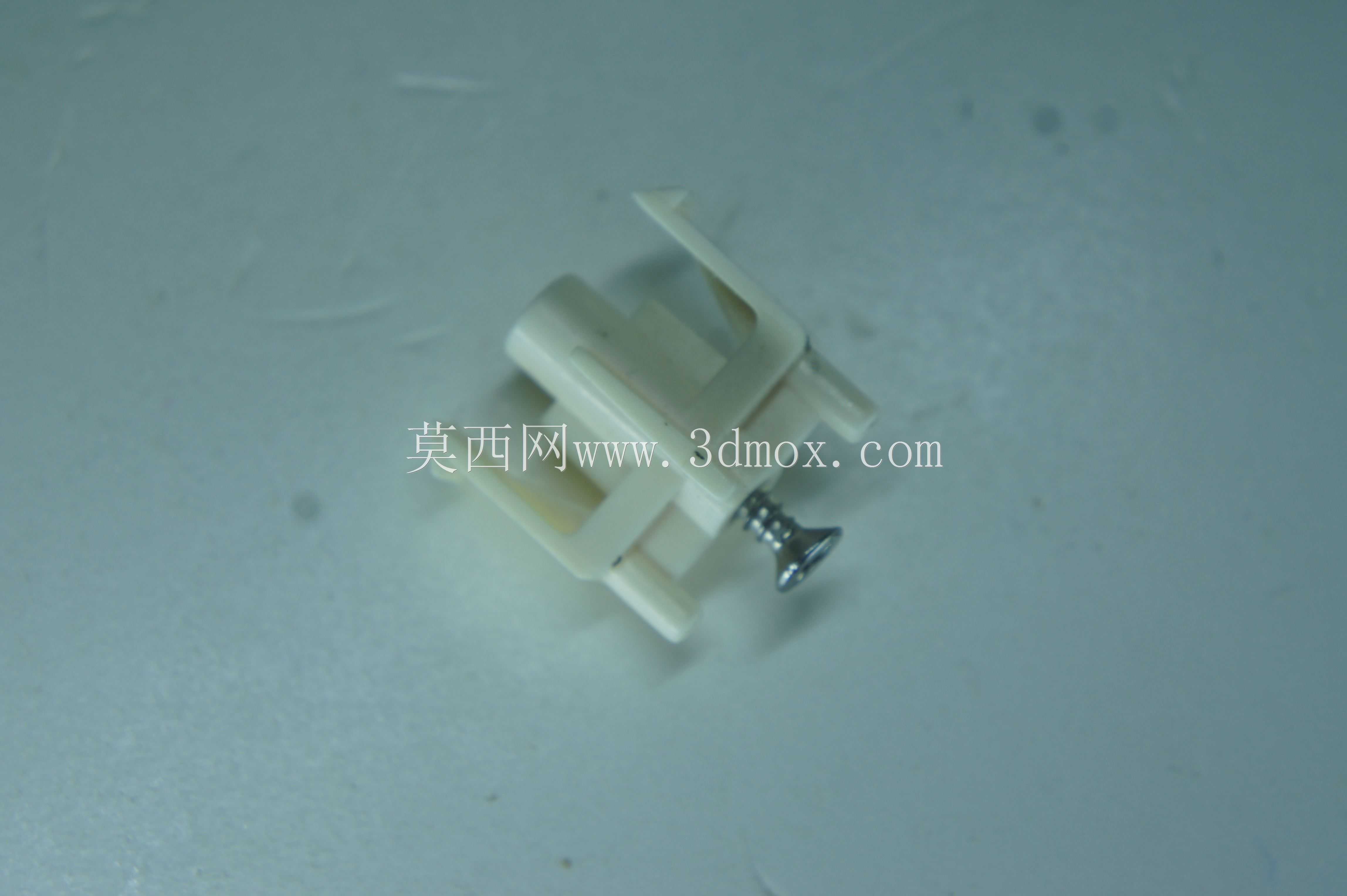

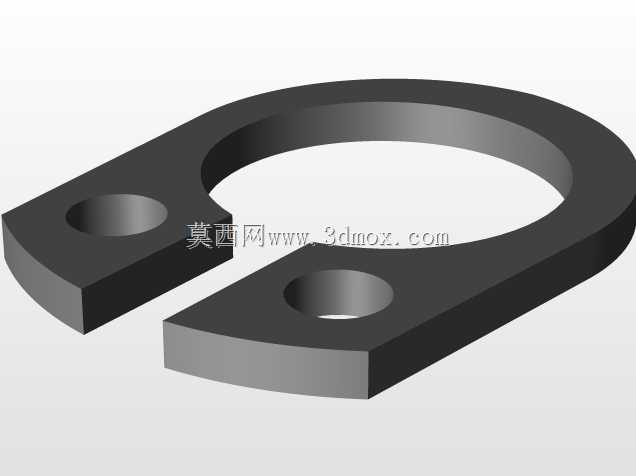

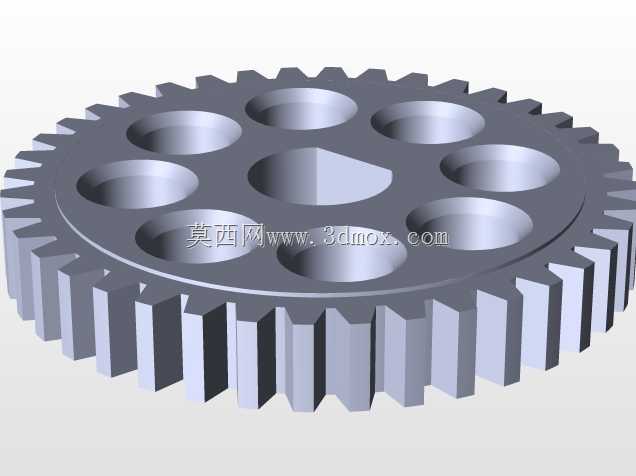

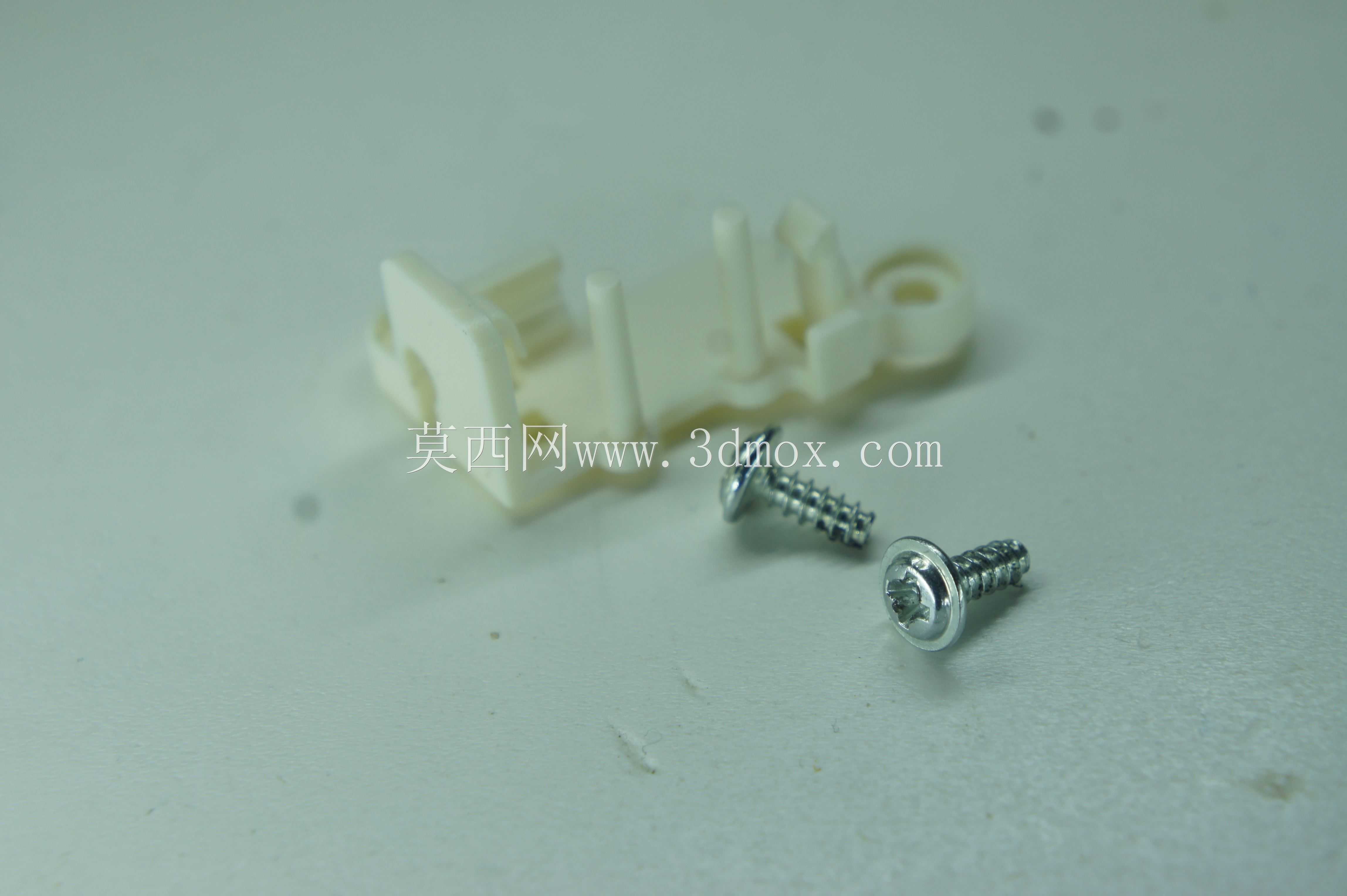

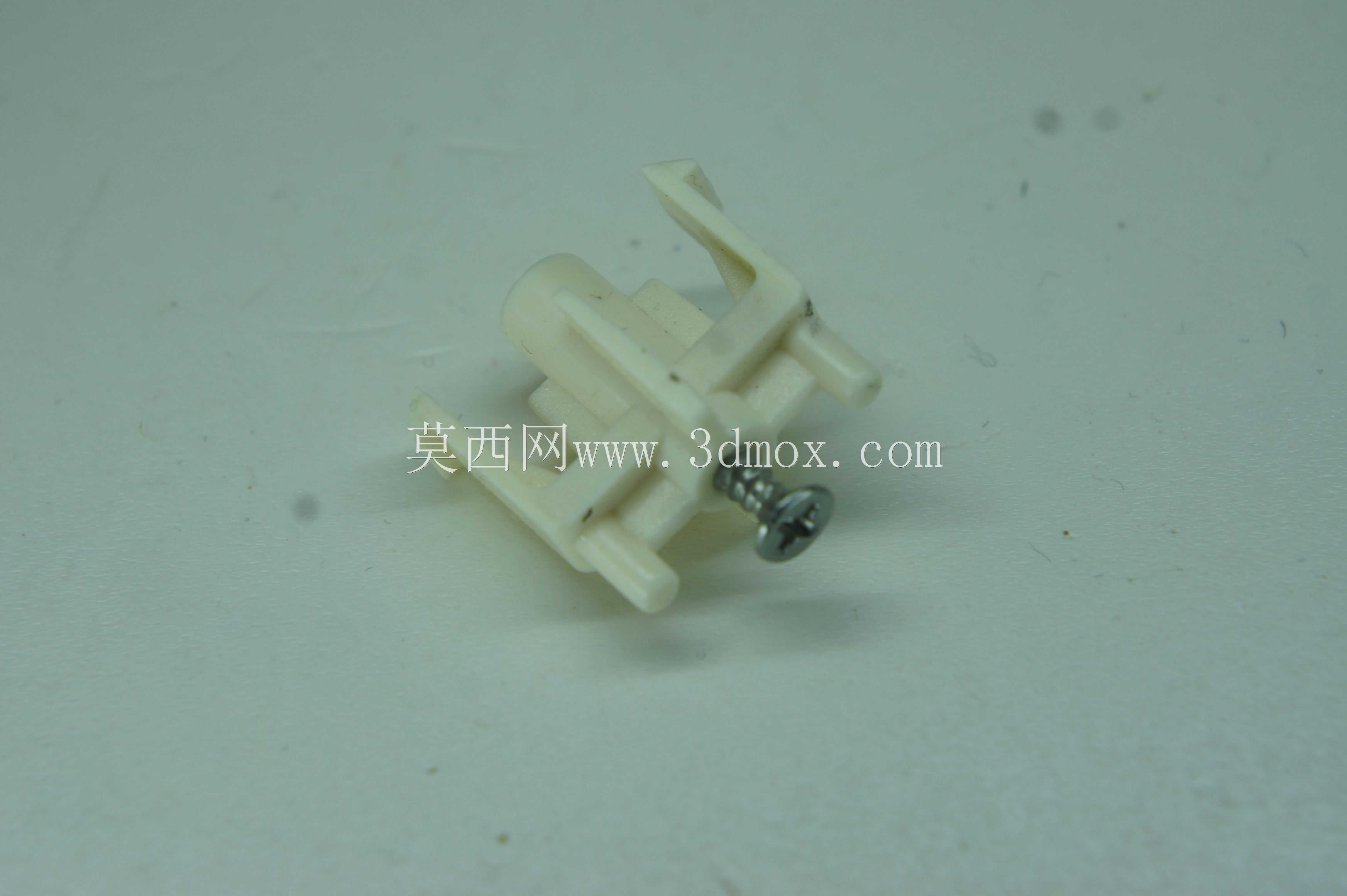

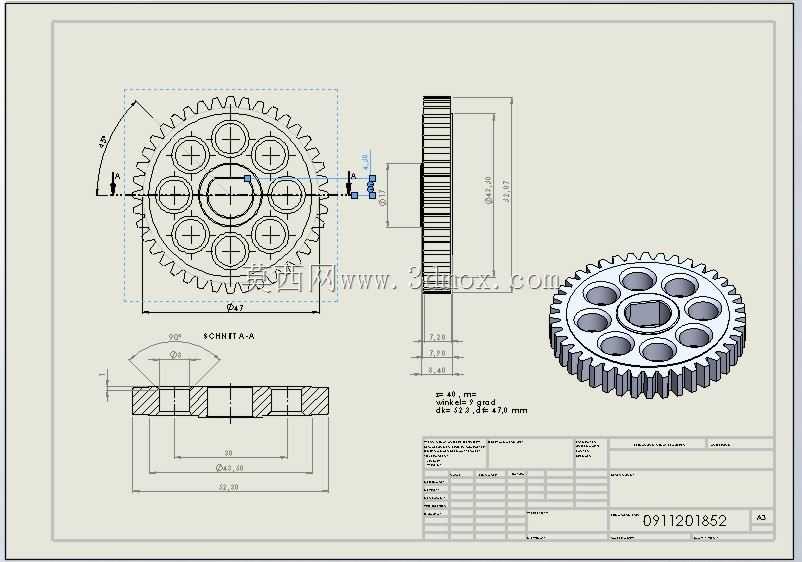

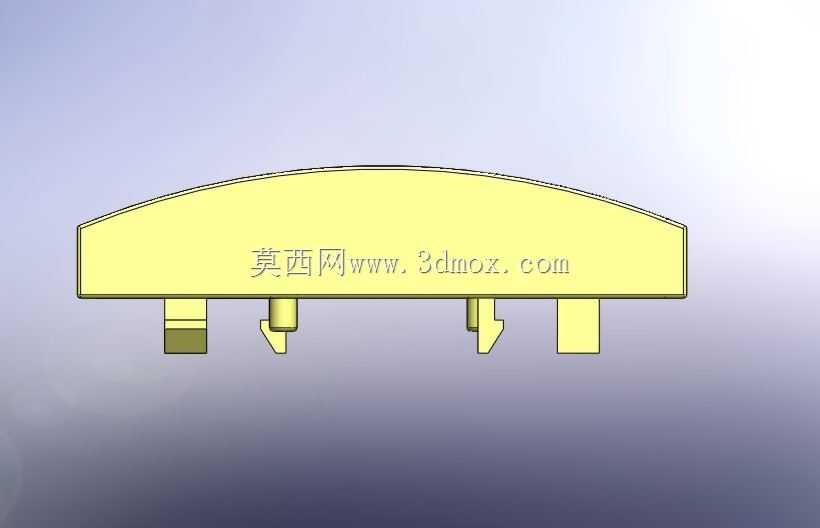

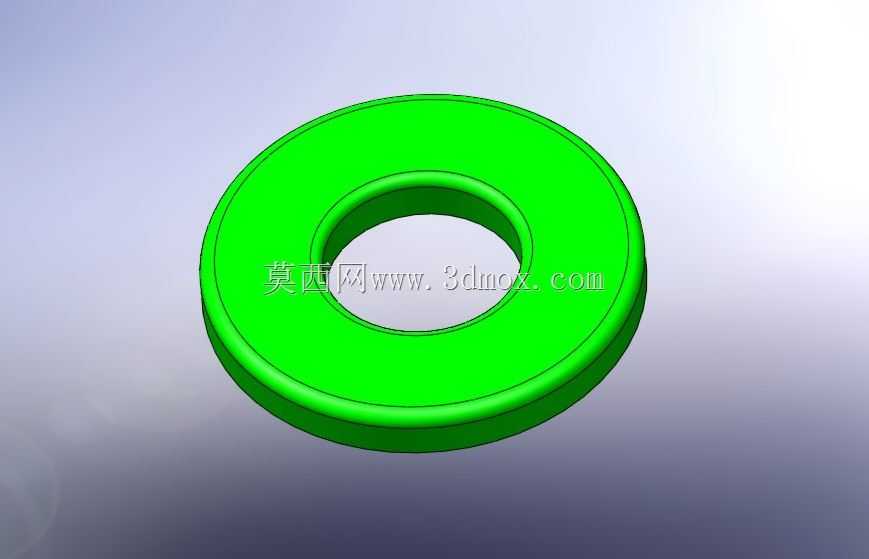

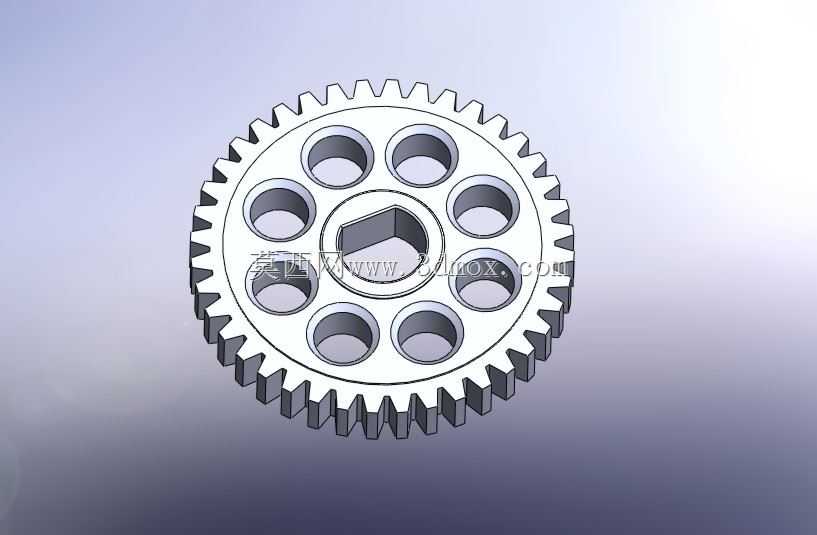

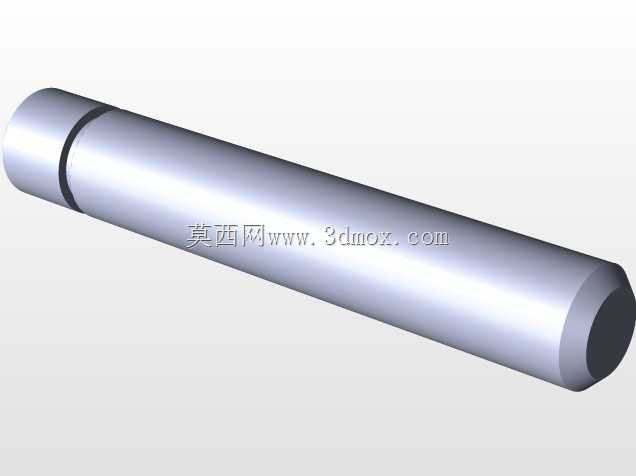

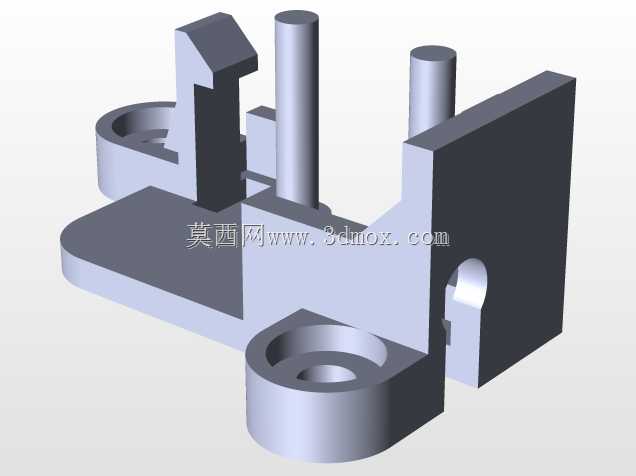

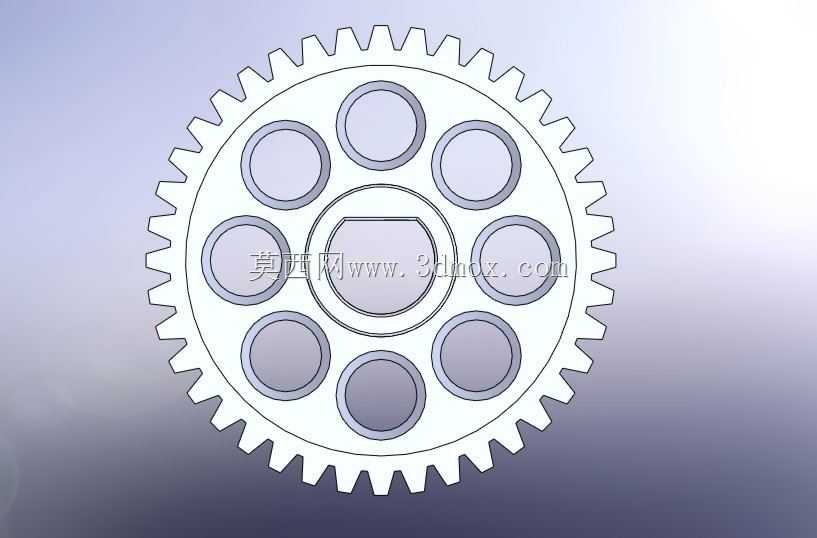

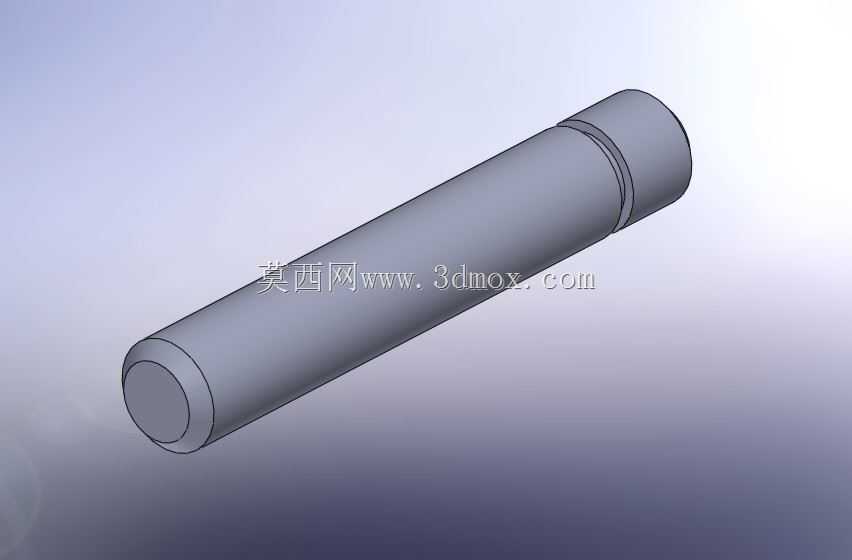

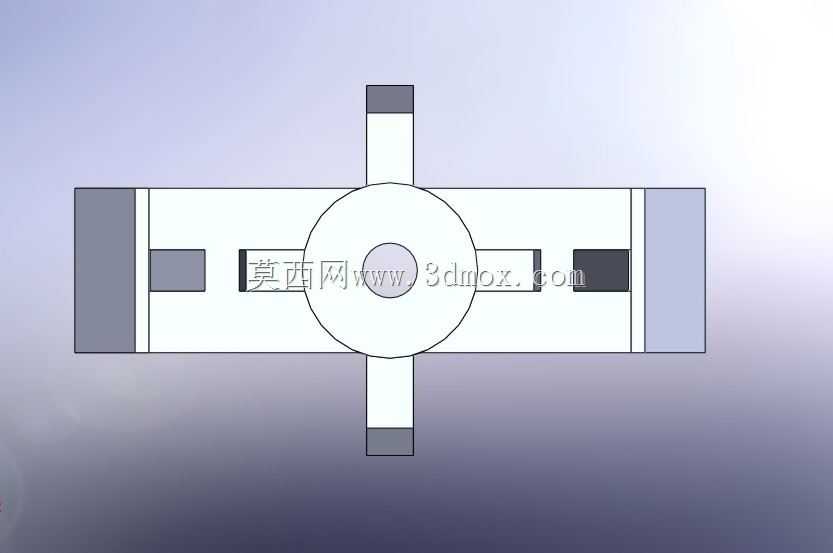

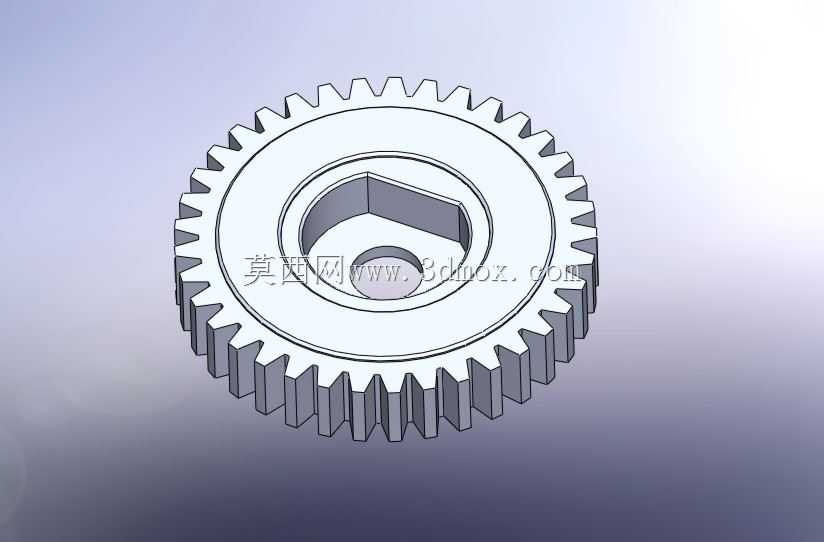

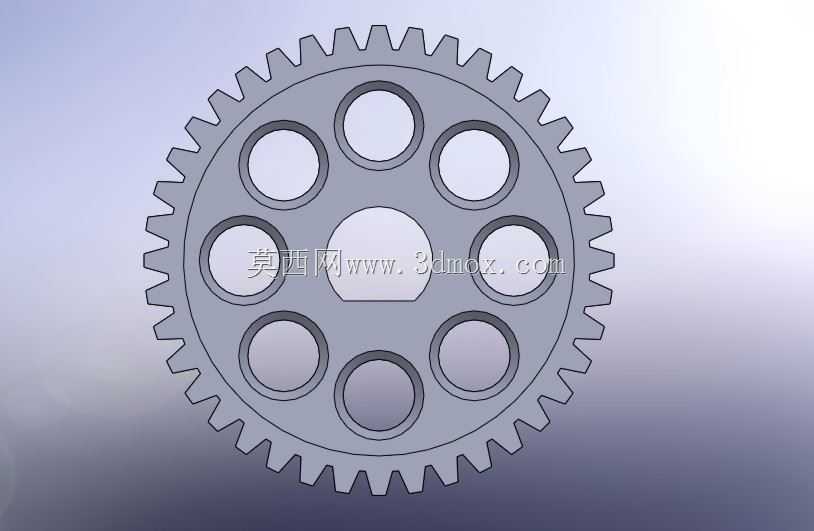

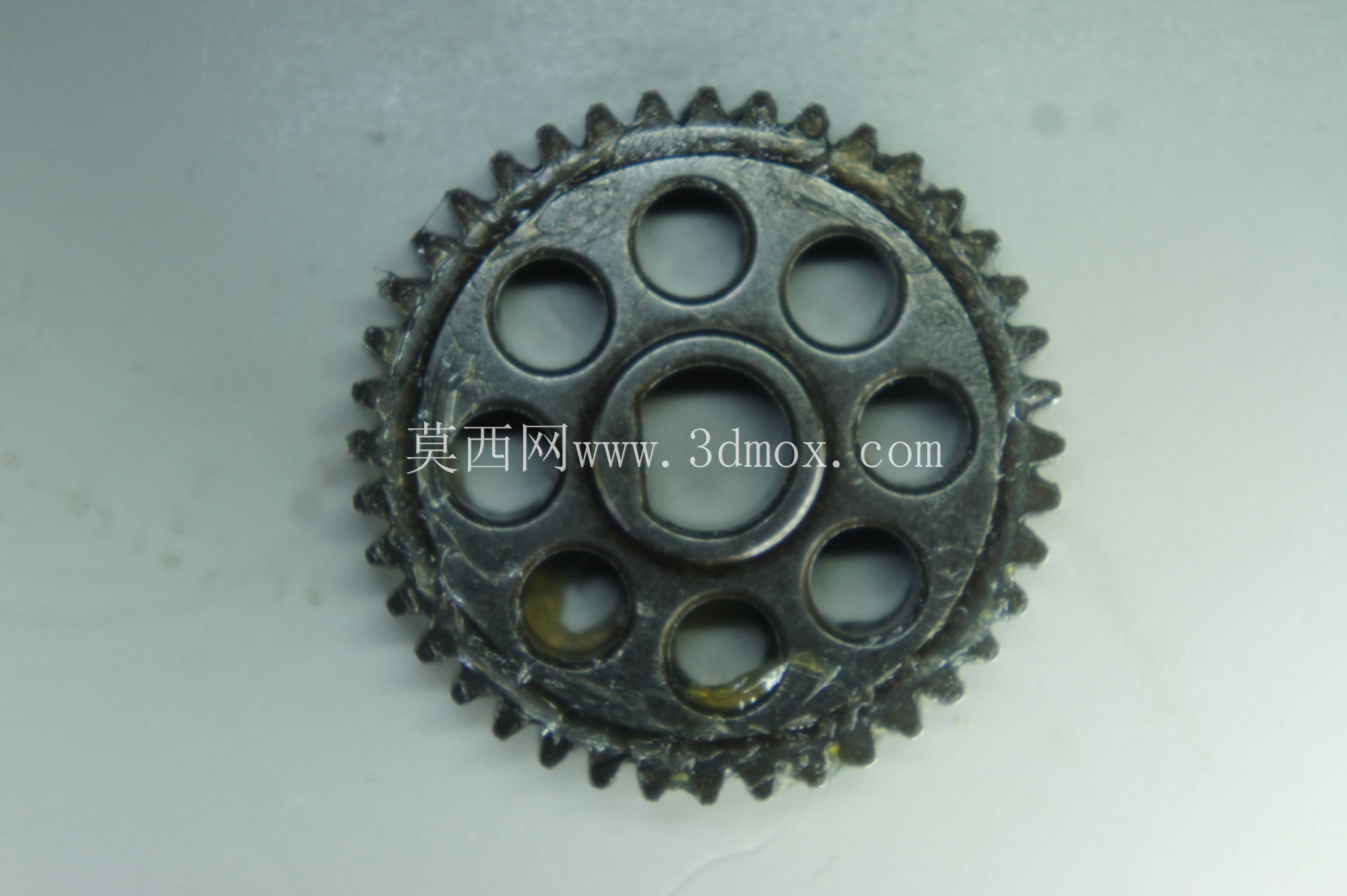

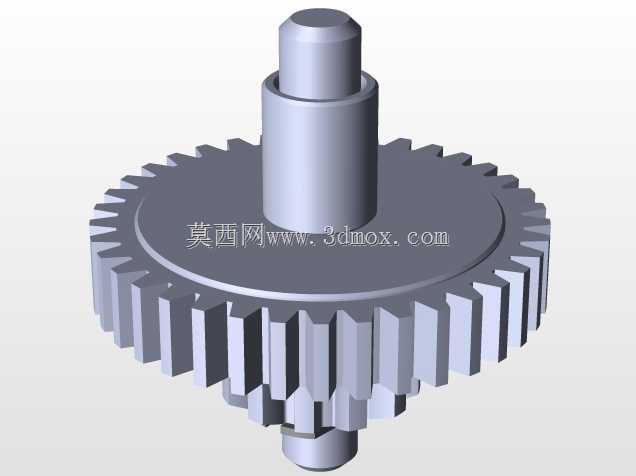

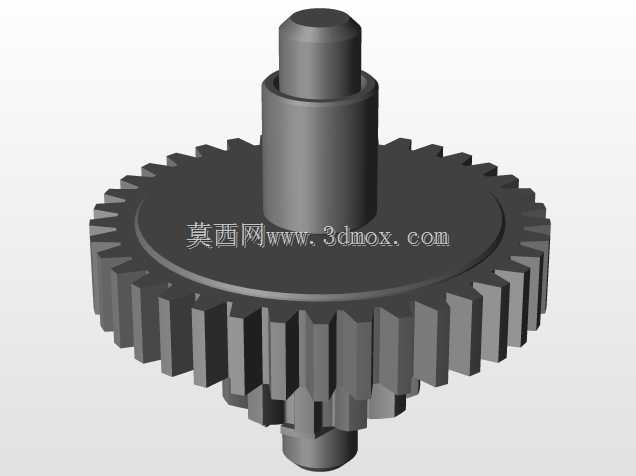

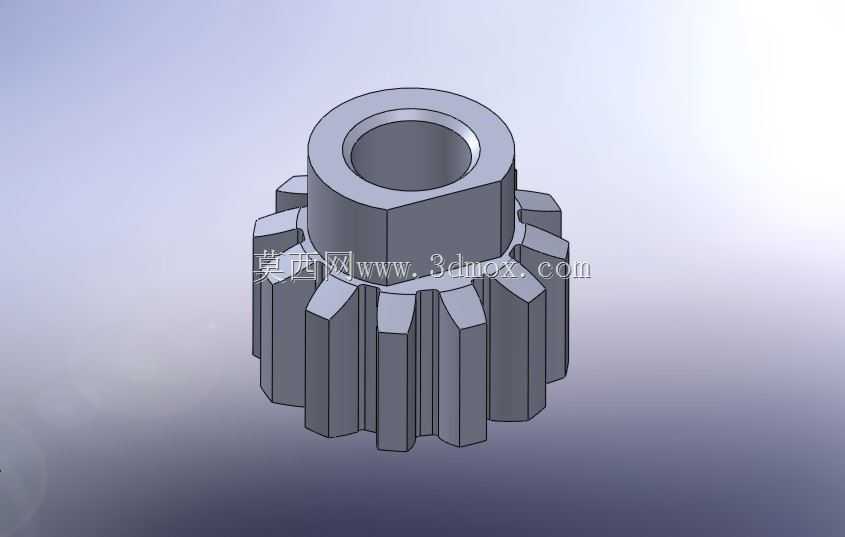

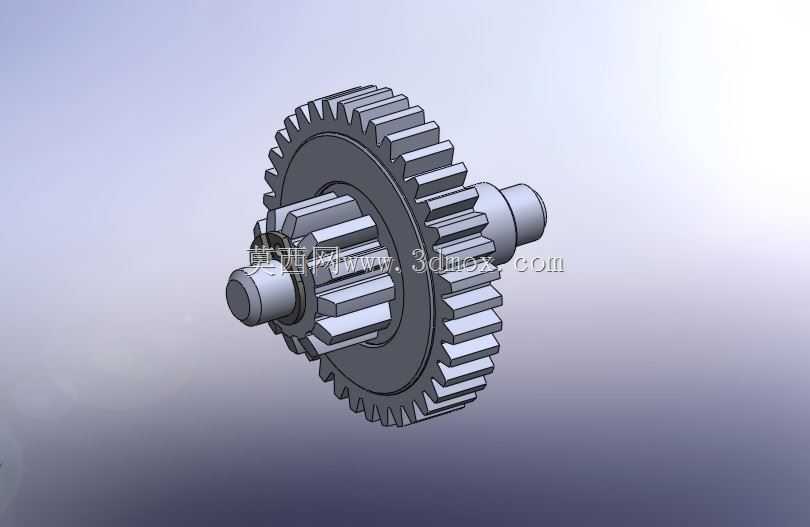

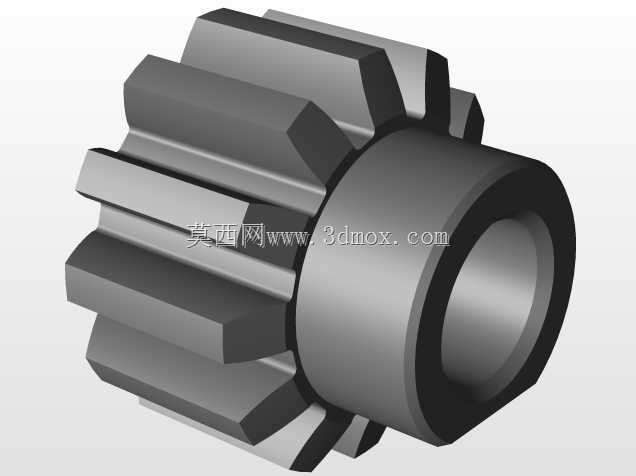

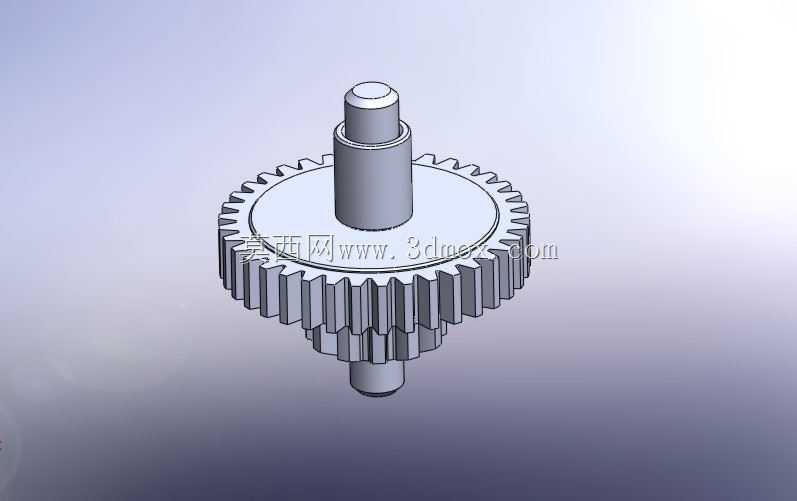

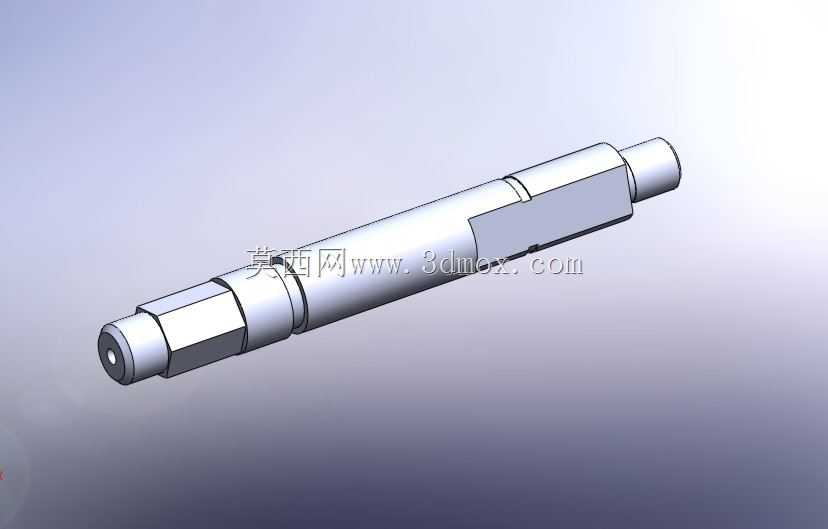

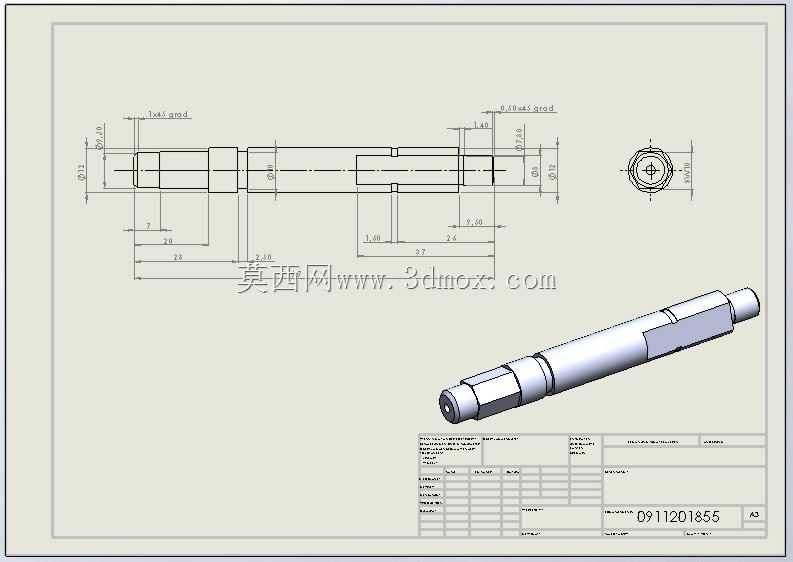

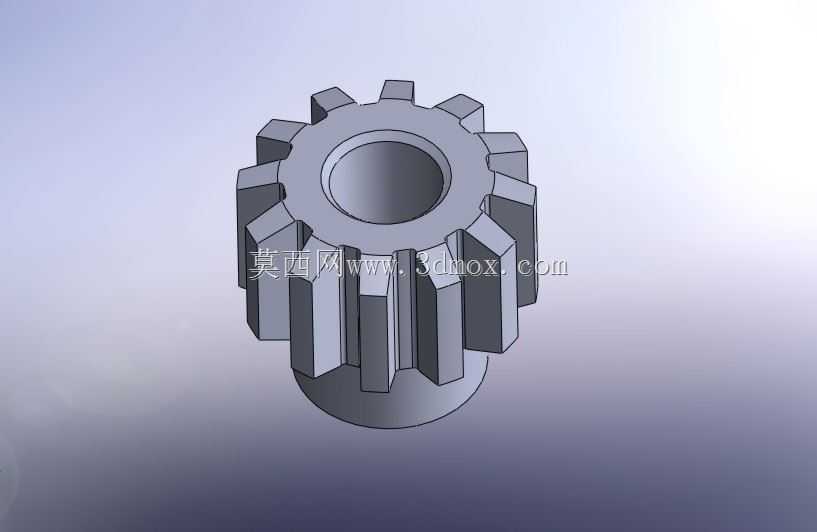

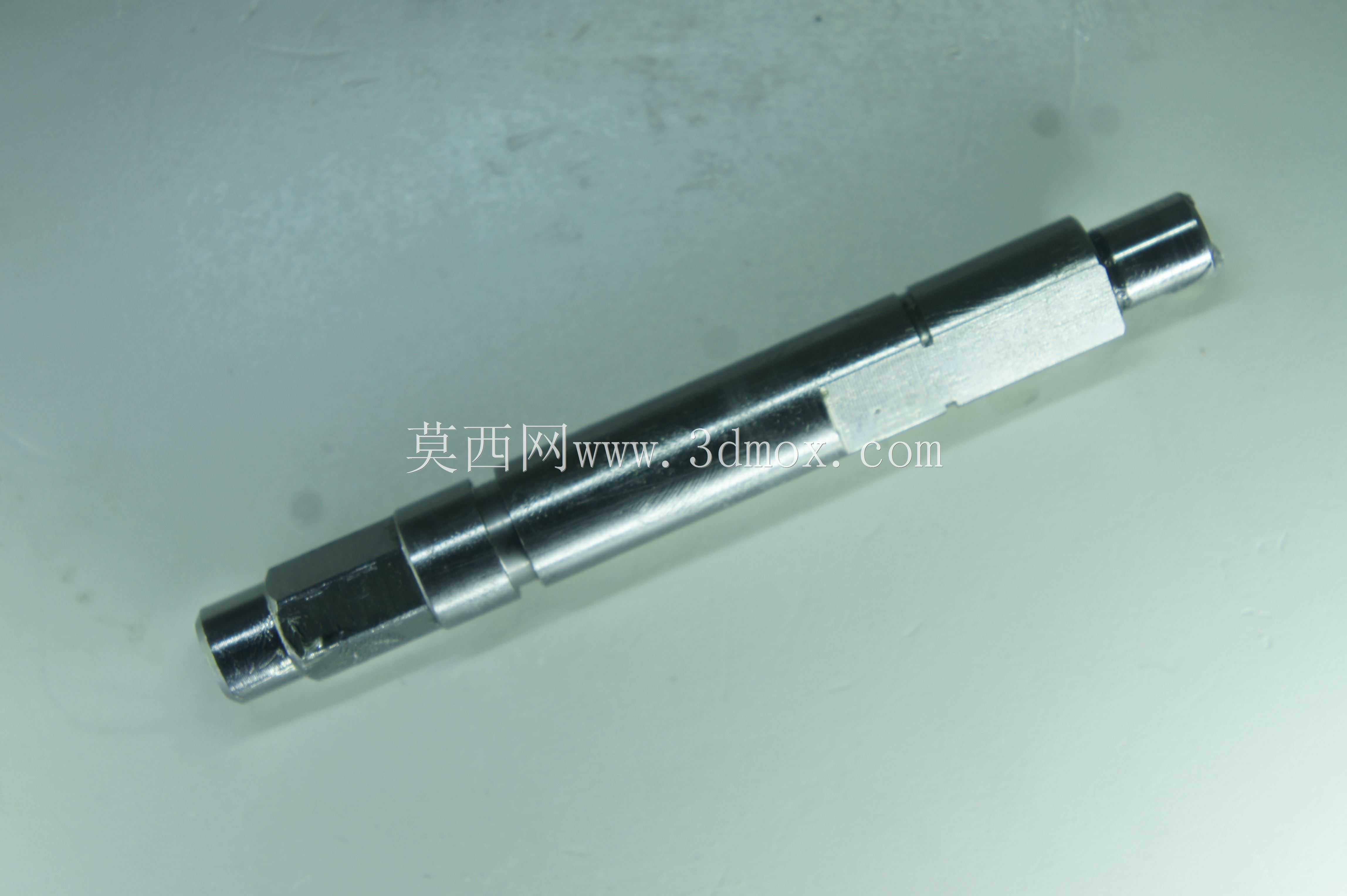

　　日常家用及小型商用榨汁设备的低速压榨模组中，传动齿轮是连接动力输出端与压榨执行端的核心受力部件，区别于高速切削类设备的传动件，这类齿轮需要在低转速、大扭矩的持续工况下保持稳定啮合，既要传递马达输出的扭矩带动压榨螺杆转动，还要承受食材挤压过程中产生的径向反作用力，避免出现跳齿、断齿或者啮合间隙过大导致的压榨效率下降问题。这款齿轮采用辐板式结构设计，中心设置异形方孔用于和动力输出轴配合，相比常规圆孔键连接的形式，异形方孔可以在不额外增加平键零件的前提下，传递更大的扭矩，同时避免键连接长期受交变载荷出现的键槽磨损、滚键问题，装配时直接将轴端插入方孔即可完成周向固定，减少了装配工序的零件数量，也降低了后期维护的拆卸难度。

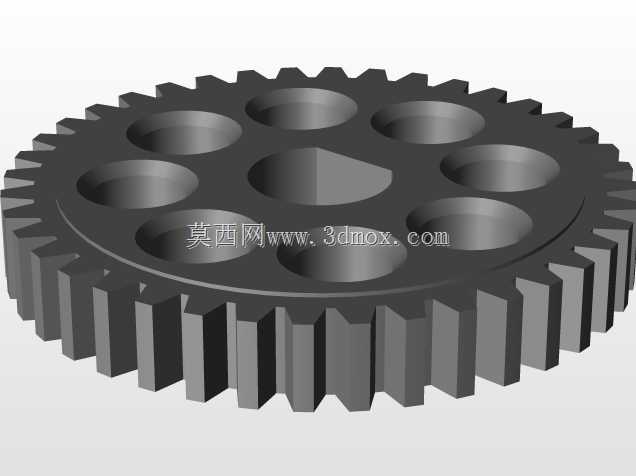

　　齿轮辐板上均匀分布8个圆形减重孔，这类减重孔并非随意开设，孔位的分布半径、孔径大小都经过受力校核，在保证轮辐整体抗弯、抗扭强度满足额定扭矩1.5倍安全系数的前提下，尽可能去除辐板位置的冗余材料，既降低了零件自身的转动惯量，减少马达启动瞬间的负载冲击，也能降低零件的整体重量，减少材料消耗。轮齿部分采用标准渐开线齿形，齿顶圆、齿根圆的参数匹配低速传动的啮合间隙要求，齿面没有做过高的表面硬化处理，因为榨汁设备的传动负载属于平稳持续载荷，不存在剧烈的冲击载荷，适度的齿面硬度可以保证啮合过程中齿面的贴合度，降低传动过程中的运行噪音，避免硬度过高导致的齿面崩裂问题。从安装边界来看，这款齿轮的轴向厚度、

　　齿顶圆直径都匹配小型低速榨汁机的传动腔内部空间，安装后齿轮两侧和传动腔内壁的预留间隙控制在0.3-0.5mm，既不会因为间隙过小出现运转过程中的擦碰，也不会因为间隙过大导致齿轮运转过程中出现轴向窜动，影响啮合精度。在实际应用场景中，这类齿轮不仅可以用于榨汁机的低速传动模组，同结构参数的齿轮经过适配调整后，也可以用于小型坚果冷榨设备、草本药材压榨设备的低速传动端，这类设备的共同特点是需要低转速大扭矩的动力输出，通过齿轮的减速增扭作用，将马达的高转速低扭矩输出转换为压榨端需要的低转速大扭矩输出，保证食材在缓慢挤压的过程中充分析出汁液或者油脂，同时避免高速研磨导致的食材温度升高，破坏食材本身的营养成分。

　　设计过程中需要重点关注中心方孔和齿圈的同轴度要求，同轴度公差控制在0.02mm以内，避免装配后出现齿圈偏摆，导致啮合过程中齿面受力不均，局部载荷过大加速齿面磨损；同时减重孔的边缘需要做倒圆角处理，避免应力集中导致辐板在长期交变载荷下出现裂纹，轮齿的齿端也做了小倒角处理，方便装配过程中顺利和配对齿轮啮合，避免装配时齿端磕碰出现毛刺影响后续运转。
