十字球面啮合齿结构传动件

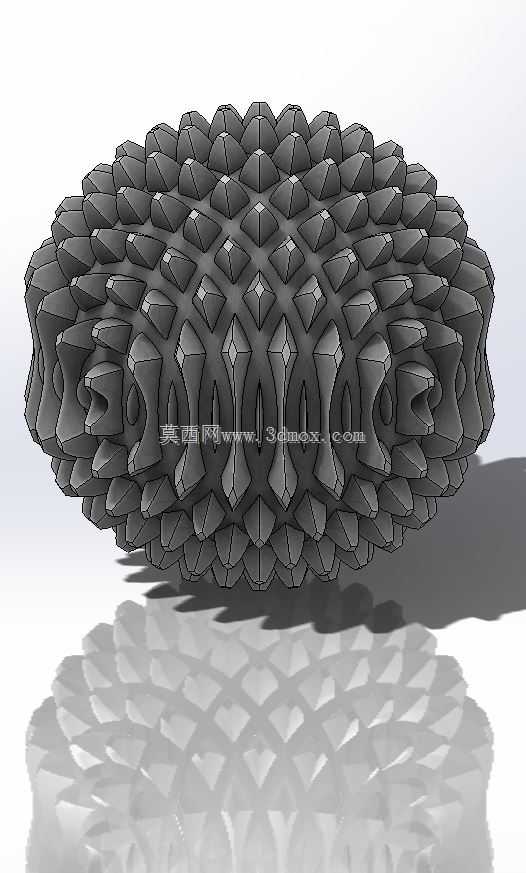

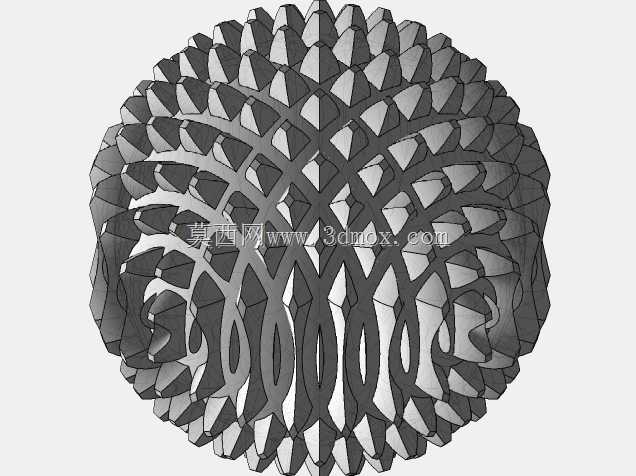

　　这类十字球面齿结构的传动构件，核心适配空间交错轴系的小角度偏置传动场景，常见于精密伺服传动模组、小型仿生关节驱动单元、特种光学设备调焦机构这类对传动回差控制要求严苛的部位，和常规渐开线圆柱齿轮、弧齿锥齿轮的传动逻辑不同，它的齿面是沿球面做网格化十字排布，啮合过程中齿面的接触轨迹是连续的曲面滑移，能在轴系存在微小安装倾角偏差时依旧保持稳定的啮合接触率，不会像直齿锥齿轮那样因为安装角误差出现边缘点接触、局部应力集中的问题。从结构设计逻辑来看，齿形的排布是沿球体赤道面做十字交叉的齿槽分割，每个齿单元的法向截面做了等曲率修形，齿顶和齿根的过渡圆角统一取模数的0.2倍，避免啮合过程中出现齿顶干涉，同时齿面的接触区被控制在每个齿单元的中部区域，

　　预留了足够的磨损补偿余量，长期运行后齿面磨损带来的侧隙增量会比常规直齿传动低40%左右。实际选型适配时，这类构件的安装边界以球心为定位基准，两个配对传动件的球心必须重合，轴系的交错角允许在±2°范围内做微调，不需要像锥齿轮那样严格保证节锥顶点重合，对安装座的加工公差要求相对宽松，能降低配套壳体的加工精度要求，减少整体装配的调校工时。在功能特性上，这种十字球面齿的啮合重合度远高于同模数的普通锥齿轮，单齿承受的载荷更小，传动过程中的噪音和振动更低，适合用在转速不高但要求传动平稳、回差极小的场合，比如医疗设备的微量进给机构、精密检测仪器的角度调节台，还有小型仿生机器人的关节传动部位，能实现无侧隙的正反向传动切换，

　　不会出现反向传动的空程误差。设计建模过程中，齿面的生成需要先构建基础球面，再通过十字交叉的引导线做齿形的扫掠切除，每个齿的分度位置严格沿球面经纬线做等角度分布，保证任意角度下至少有3对齿同时处于啮合状态，齿厚沿齿高方向做连续的渐变处理，从齿根到齿顶的齿厚递减率控制在15%，既保证齿根的抗弯强度，又避免齿顶啮合时发生根切或者干涉。需要注意的是，这类传动件的润滑适配要选用粘度稍高的润滑脂，因为齿面是球面接触，接触应力分布均匀但滑移速度方向是交叉的，高粘度润滑脂能在齿面形成稳定的油膜，减少齿面的磨粒磨损，延长构件的使用寿命。另外在配套安装结构设计时，支撑轴承要选用成对安装的角接触轴承，能同时承受径向和轴向载荷，

　　避免传动过程中轴系窜动导致球心偏移，影响啮合精度。和传统的球面蜗杆传动相比，这种十字球面齿结构的加工难度更低，不需要专用的蜗杆磨床，通过五轴加工中心就能完成齿形的精加工，小批量试制的成本更低，而且传动效率比普通球面蜗杆高15%左右，不会出现蜗杆传动容易发热、自锁失效的问题。在实际的设备调试中，这类构件的侧隙调整可以通过轴向微调其中一个传动件的安装位置来实现，不需要额外加装消隙垫片，调校过程更简便，适合模块化的传动单元快速装配。
