压力机用三轴液压控制阀结构设计

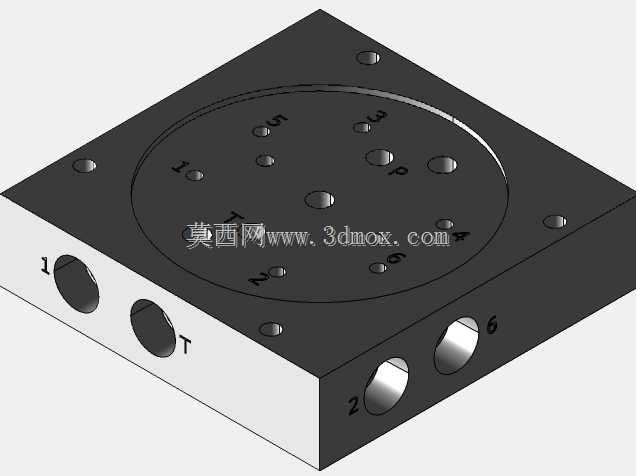

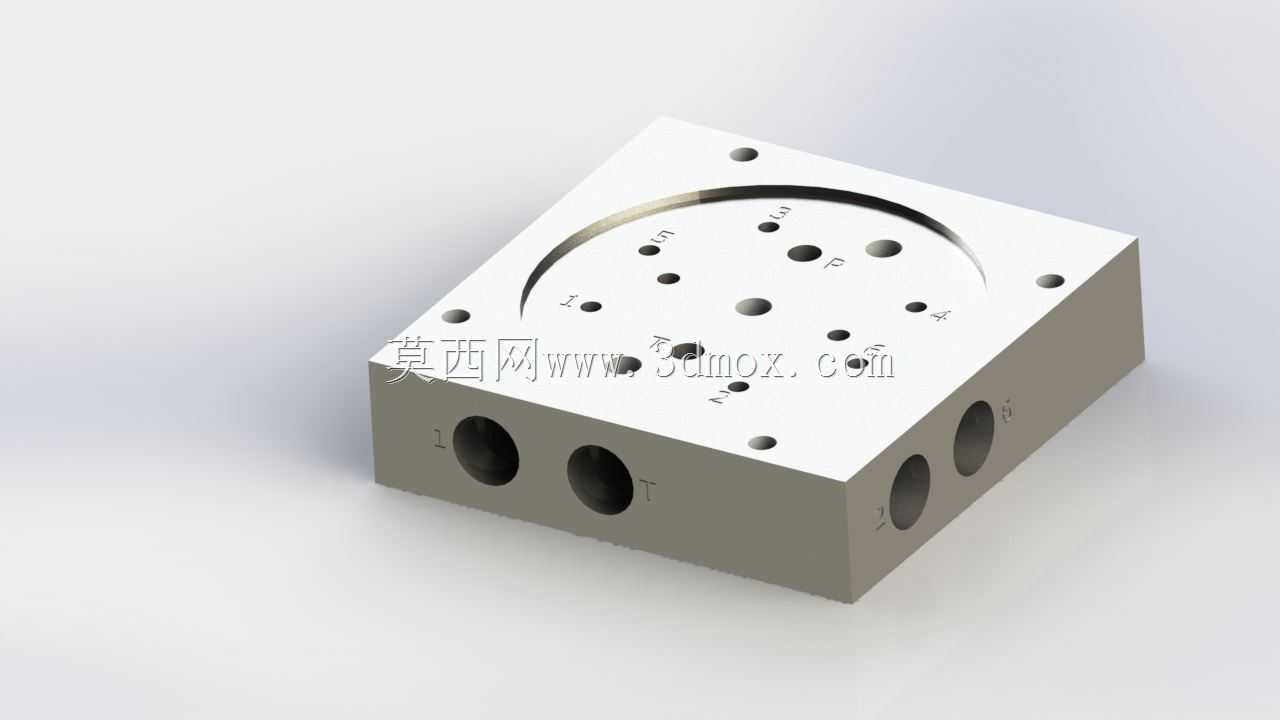

　　在锻压成型车间的压力机作业工位上，液压系统的油路分配精度直接决定了滑块下压、保压、回程三个核心动作的同步性与负载稳定性，这款适配压力机的三轴液压控制阀，正是针对多执行器协同作业的油路管控需求设计的集成式阀块结构。不同于分散式阀组的管路冗余问题，该阀块采用方体集成布局，将三个控制油路的通断、压力调节、方向切换流道全部整合在单一金属块体内，省去了外接管路的接头泄漏风险，同时大幅压缩了阀组在液压站的安装占用空间。从实际工况适配来看，压力机在完成冲压作业时，三个轴向的执行缸需要按照预设时序完成动作配合：主缸负责提供额定冲压载荷，两侧辅助缸承担压边、顶料的辅助动作，阀块顶面的弧形定位槽与多组分布油孔，正是对应三个油路的出油口定位结构，

　　每一组油孔的位置度公差控制在0.02mm以内，确保与执行器油管对接时无偏载应力，避免长期作业下的密封件磨损渗漏。阀块侧面的四个通油孔分别对应进油、回油、控制油、泄油的主油路接口，接口孔径按照16L/min的额定通流量设计，流道内部做了倒圆角去毛刺处理，减少液压油在流道内的紊流冲击，降低系统发热与压力损失。设计阶段优先考虑了安装边界的适配性，阀块整体采用方正的六面体结构，底面为平整安装基准面，四个角点预留的安装孔可直接通过内六角螺栓固定在液压站的阀组安装板上，安装时无需额外设计转接法兰，适配市面上多数开式、闭式压力机的液压站安装尺寸。在功能实现层面，该阀块可同时对三个轴向的液压执行元件进行独立压力调节与方向控制，

　　每个控制油路都设置了独立的测压接口预留位，方便现场调试时快速检测各油路的实时工作压力，当某一轴出现过载情况时，内置的溢流通道可快速卸荷，避免压力机执行机构因超压出现结构损坏。不同于常规板式阀的叠加安装结构，这款集成阀块将流道直接加工在块体内部，减少了阀片之间的密封结合面，在长期高压交变载荷的作业环境下，密封失效的概率相比叠加阀组降低40%以上，尤其适合压力机这种频繁带载启停、压力波动大的作业场景。流道设计时充分考虑了液压油的流动阻力，所有转弯处都采用大圆弧过渡，避免直角流道造成的局部压力损失，同时在回油流道设置了专门的阻尼孔结构，可缓解执行器回程时的液压冲击，减少压力机滑块回程时的抖动问题，提升冲压件的成型精度。

　　阀块的材质选用45号锻钢，表面做发黑防锈处理，可适应车间内多油污、多粉尘的作业环境，安装时仅需保证底面与安装板的平面度不大于0.03mm，即可避免阀块长期受力出现变形，确保内部流道的密封性能。在设备选型适配时，这款阀块可直接替换原有分散布置的三组独立控制阀，简化液压站的管路布局，减少现场管路装配的工作量，同时降低后期运维时的故障排查难度，运维人员仅需通过顶面的各油孔标识，即可快速对应三个轴向的控制油路，完成故障检测与元件更换。
