三英寸外径3/8英寸孔径V型槽滑轮结构

　　在轻载传动、线材导向、小型输送机构的设计场景中，这类定径滑轮的选型与适配往往是容易被忽略却直接影响机构运行稳定性的细节。很多入门工程师在搭建小型试验台、DIY输送装置或者线材导向工位时，常随意选取滑轮尺寸，要么出现轮槽与线材直径不匹配导致的跳丝、卡滞，要么安装孔径与支撑轴配合公差不当，出现运转晃动、磨损过快的问题，这款三英寸外径、3/8英寸安装孔径的滑轮，正是针对这类轻载定速传动场景做的标准化结构设计。

　　从实际应用场景来看，这类滑轮常出现在小型皮带输送线的从动端、3D打印机的耗材导向工位、纺织机械的纱线张紧路径、小型自动化设备的同步带张紧轮位置，也可用于实验室小型试验装置的动力传递环节，适配负载不大、转速中等的传动需求，不需要承受大扭矩冲击，更多承担导向、张紧、轻载动力传递的作用。

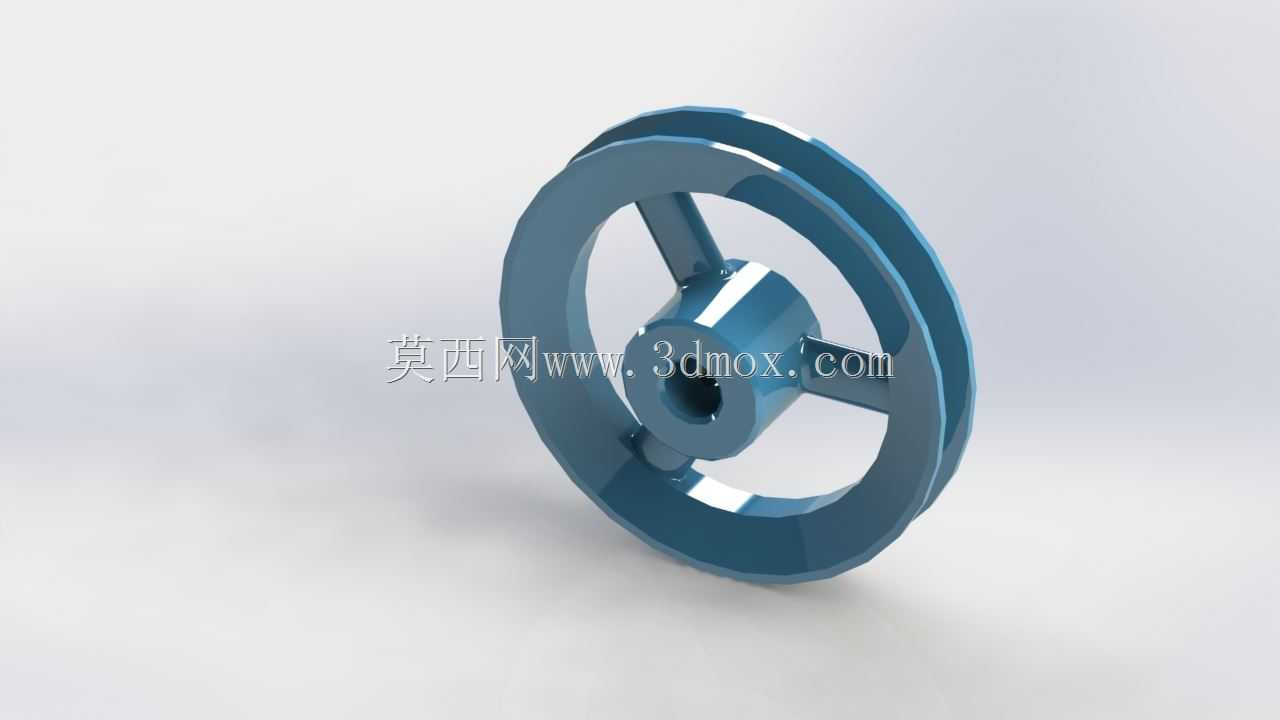

　　设计思路上，这款滑轮采用了三辐条式的轮辐结构，而非实心轮盘，在保证轮体整体结构刚度的前提下，尽可能降低了轮体自身重量，减少转动惯量，让启停过程更平顺，不会因为轮体自重过大带来额外的动力损耗。轮缘部分做了标准的V型槽设计，槽面的弧度与角度适配圆截面的线材、三角带或者圆形同步带，槽壁的厚度经过校核，在正常张紧力下不会出现形变，保证传动过程中带材或者线材始终贴合槽底，不会出现脱槽、跑偏的问题。轮毂部分做了加厚处理，安装孔的轴向长度足够，和支撑轴配合时拥有足够的接触面积，避免因为配合面过短导致的轮体倾斜，运转时的端面跳动控制在合理范围内，不会出现周期性的张紧力波动。

　　尺寸与安装边界方面，这款滑轮的轮体外径为三英寸，也就是76.2毫米，这个尺寸决定了它的最小包角适配范围，在中心距固定的传动副中，这个外径尺寸可以提供足够的接触弧长，保证轻载下的传动摩擦力足够，不会出现打滑。安装孔径为3/8英寸，也就是9.525毫米，适配同直径的光轴作为支撑，安装时可以根据使用场景选择间隙配合或者过渡配合：如果是作为从动导向轮自由转动，选择小间隙配合搭配润滑即可；如果是作为主动轮传递动力，则可以选择过渡配合加顶丝固定的方式，保证扭矩传递可靠。轮体的轴向总宽度经过优化，既不会过宽占用过多安装空间，也不会过窄导致带材容易滑出，安装时需要预留的轴向空间只需要比轮体宽度多2-3毫米的窜量间隙即可，径向方向上，因为外径固定，安装时需要保证轮体中心到周边结构件的距离大于38.1毫米，也就是半径尺寸，避免运转时出现结构干涉。

　　从结构细节来看，辐条与轮缘、轮毂的连接处都做了圆角过渡，避免应力集中，长期承受交变载荷时不会在连接处出现疲劳断裂的问题，轮槽的表面粗糙度控制在合理范围，既不会因为过于粗糙加速带材或者线材的磨损，也不会因为过于光滑降低传动摩擦力。整个轮体的结构对称度经过校准，转动时的动平衡满足轻载场景的使用需求，中低转速下不会出现明显的振动，不需要额外做动平衡处理就可以直接装机使用。在实际选型搭配时，需要注意配合的轴径要严格匹配3/8英寸的尺寸，公差控制在合理范围，同时根据传动的线速度选择合适的轴承或者直接光轴配合，如果转速较高，可以在轮毂内加装适配尺寸的微型轴承，进一步降低转动阻力，延长使用寿命。这类定尺寸的标准化滑轮，不需要工程师自行重新建模绘制轮槽、辐条的细节，直接导入装配体就可以完成干涉检查、装配模拟，大幅缩短小型机构的设计周期，避免因为自行建模时的尺寸疏漏导致的加工或者装配问题。
