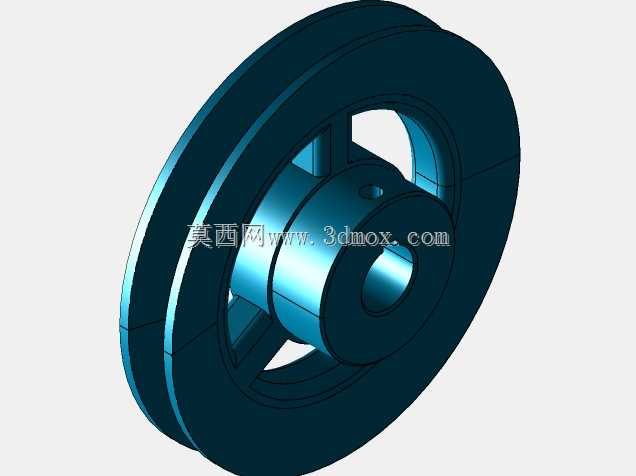

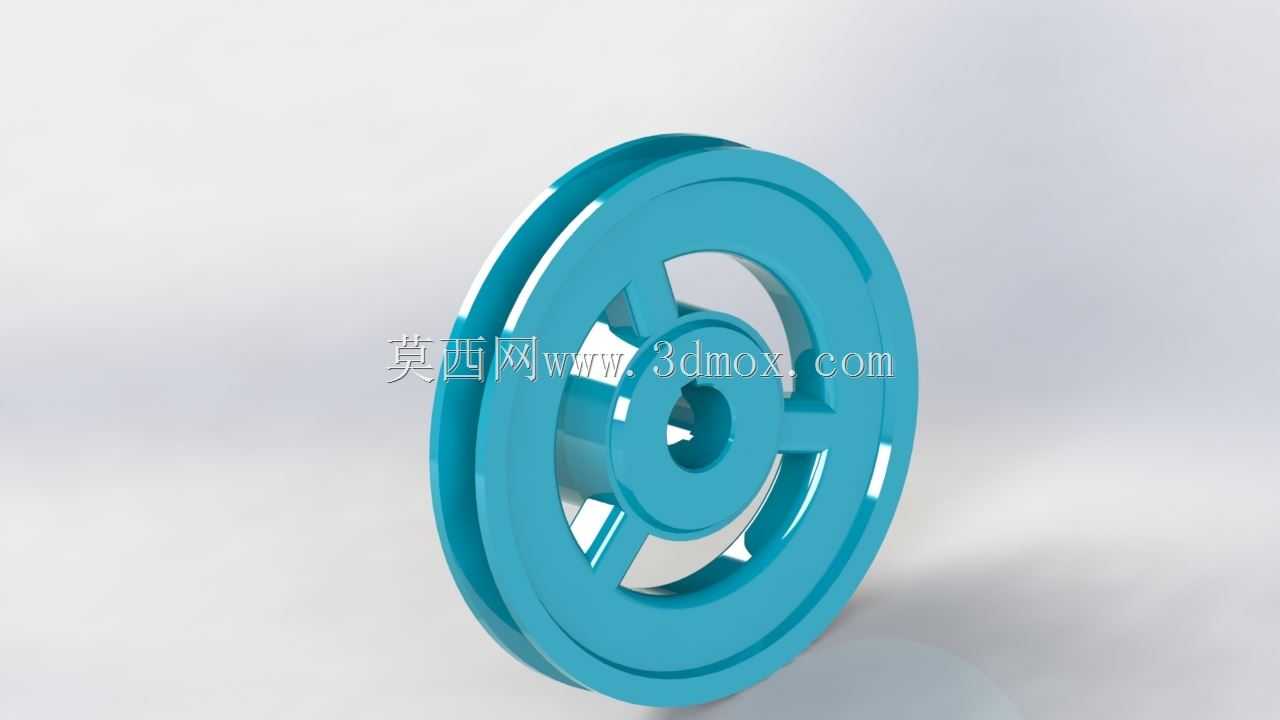

2.5英寸外径3/8安装孔带辐条滑轮

　　做非标传动结构设计快十二年，经手的导向、承重类滑轮少说也有上百种规格，这类小尺寸带辐条的滑轮，在轻载传动场景里的适配性其实比很多新手工程师预想的要高。先从实际安装边界说，这款滑轮外径控制在2.5英寸，中心安装孔为3/8英寸标准孔径，安装时不需要额外做轴径适配衬套，直接匹配对应规格的光轴或者带肩销轴即可，轮体本身的轴向厚度经过优化，安装后不会和两侧的安装支架产生运动干涉，预留的轴向窜动间隙控制在0.2-0.3mm区间，既不会因为间隙过大产生运行晃动，也不会因为间隙过小出现卡滞。

　　从结构设计思路来看，这款滑轮没有采用实心轮体结构，而是做了三辐条的镂空设计，很多人第一反应是为了省材料，其实核心考量是降低轮体自身的转动惯量，在轻载高速往复运动的场景里，转动惯量过大会直接增加驱动端的负载，尤其是用小型步进电机或者微型气缸做驱动的工位，轮体自重带来的惯性冲击很容易导致定位精度偏差，三辐条的结构在保证轮体径向强度的前提下，把自重降到了同尺寸实心轮的40%左右，同时辐条的位置做了圆弧过渡处理，没有应力集中的直角结构，长期承受径向载荷的时候不会出现辐条根部断裂的问题。轮槽的型面是标准的圆弧槽设计，适配圆带、细钢丝绳以及尼龙绳类的传动介质，槽面的粗糙度控制在Ra1.6，既不会因为过于光滑导致传动介质打滑，也不会因为粗糙度过高加速传动介质的磨损。

　　实际应用场景里，这款滑轮的适配范围很广，小型自动化设备的开门机构导向、轻型物料输送线的张紧轮、3D打印设备的传动导向、小型起重装置的导向轮，甚至是民用健身器材的拉索导向都能适配。之前做过一款小型桌面式物料分拣设备，门体的升降导向一开始用的是铜套滑动导向，运行噪音大而且长期使用有磨损卡顿的问题，后来换成这款滑轮配合钢丝绳做牵引导向，运行噪音直接降到了40分贝以下，连续运行八个多月没有出现导向卡滞的问题。还有一次做实验室小型液体灌装设备的管路牵引机构，需要滑轮在有限的安装空间里实现管路的往复导向，一开始选的大尺寸滑轮安装空间不够，实心小滑轮自重太大导致牵引气缸每次到位都有冲击，换成这款2.5英寸的辐条滑轮之后，安装空间刚好满足，转动惯量小带来的冲击问题也直接解决，灌装工位的定位精度从原来的±1mm提升到了±0.3mm。

　　从功能特性上来说，这款滑轮的轮缘做了加厚处理，即使传动介质出现轻微的跑偏，也不会轻易从轮槽里脱出，中心孔的位置可以根据实际使用需求加装含油轴承或者滚珠轴承，不需要二次加工轮体的安装位，原生的孔位公差控制在H7级别，压入标准轴承的时候不需要额外修配。很多新手选滑轮的时候只看承重参数，忽略了轮体的转动阻力，这款滑轮的辐条结构除了减重之外，在高速运行的时候还能减少空气阻力带来的损耗，尤其是在每分钟几百转的连续运行场景里，空气阻力带来的功率损耗累积起来其实并不小。另外轮体的结构对称性做得很好，动平衡余量控制在G6.3级别，高速转动的时候不会出现明显的振动，不会因为轮体本身的振动影响整个机构的运行稳定性。

　　在做安装结构匹配的时候需要注意，这款滑轮的径向额定载荷是针对轻载场景设计的，不适合用在吨级以上的重载起重场景，安装的时候两侧的挡圈要贴紧轮体端面但不要压死，保证轮体能自由转动，对应的传动介质直径不要超过轮槽的最大适配直径，否则会出现传动介质和轮槽底部接触不实导致的打滑问题。如果是用在有腐蚀的环境里，可以在轮体表面做阳极氧化或者喷塑处理，原生的轮体结构不需要修改就能直接做表面处理，不会因为结构死角导致处理层不均匀。之前有客户把这款滑轮用在户外的小型气象设备的拉索导向机构上，做了阳极氧化处理之后，在户外日晒雨淋的环境里用了两年多，轮体没有出现锈蚀卡滞的问题，运行状态一直很稳定。

　　很多工程师在做轻载传动设计的时候，总觉得要选结构越复杂、价格越高的配件越好，其实在满足使用强度和精度要求的前提下，这类结构简单、尺寸标准化的滑轮，不管是采购成本还是后期维护成本都要低很多，而且标准件的互换性好，后期设备维护的时候不需要单独定制配件，直接采购标准件就能更换，能大幅降低设备的全生命周期使用成本。这款滑轮的尺寸设计刚好卡在小空间安装的黄金尺寸区间，既不会因为外径太小导致传动介质弯曲半径过小加速磨损，也不会因为外径太大占用过多的安装空间，在很多紧凑型设备的设计里，这类尺寸的滑轮往往是导向传动部位的首选。
