CSWP钣金考试用U型槽壳结构件

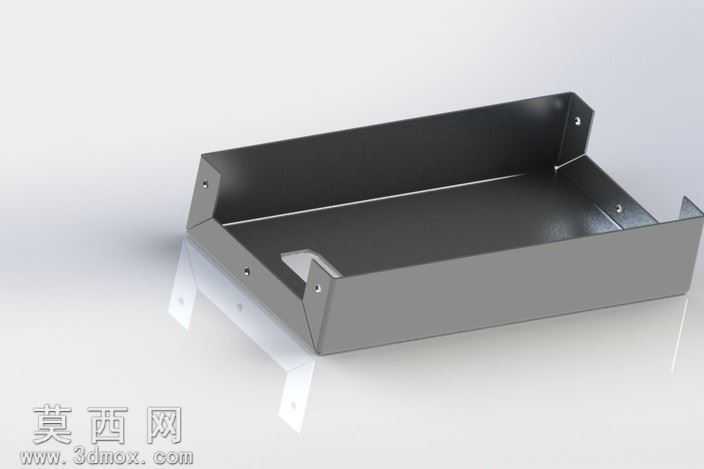

该模型为钣金技能考核用典型结构件，建模过程严格遵循钣金设计规范与CSWP考核的建模逻辑要求，全程采用钣金模块专属特征完成构建，未使用实体转换钣金的简化操作，完全匹配钣金加工的实际工艺逻辑。建模初始阶段先绘制基体法兰草图，精准定义板材厚度、默认折弯半径与K因子参数，保证后续展开尺寸的计算精度符合钣金加工公差要求；基体法兰生成后，通过边线法兰特征依次构建三个侧边的立壁结构，针对立壁衔接处的边角，采用闭合角特征进行工艺处理，设置合理的缝隙值与重叠比例，避免实际折弯加工时出现材料干涉问题。模型两侧的安装耳结构采用斜接法兰特征生成，安装耳上的定位孔通过异形孔向导特征添加，孔位尺寸与位置度严格对齐考核要求的公差范围，同时在安装耳与立壁的衔接处添加释放槽特征，选择合适的释放槽形状与尺寸，防止折弯过程中板材出现撕裂变形。模型底部的缺口结构采用拉伸切除特征完成，切除范围严格限定在钣金厚度范围内，未破坏板材的折弯结构完整性。渲染阶段采用哑光冷轧钢板材质，还原真实钣金件的表面质感，添加环境光遮蔽效果突出结构的折弯层次与边角细节，通过正交视角渲染清晰展示各安装面、孔位、折弯边的位置关系。整个模型的建模顺序完全贴合实际钣金加工的工序流程，从下料、折弯到冲孔、边角处理的每一步都对应建模特征，既满足技能考核对建模逻辑严谨性的要求，也可直接导出展开图用于实际钣金下料加工，模型的所有特征参数均可编辑，方便根据不同考核要求调整板材厚度、折弯半径、孔位尺寸等参数，具备很强的练习参考价值。
