飞机起落架结构设计与运动仿真分析

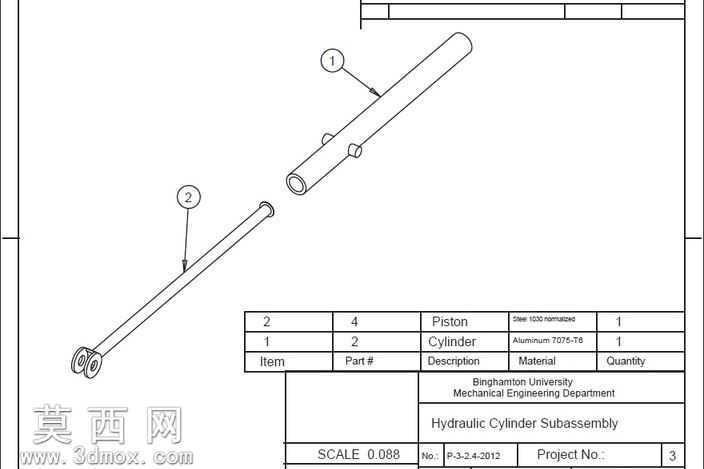

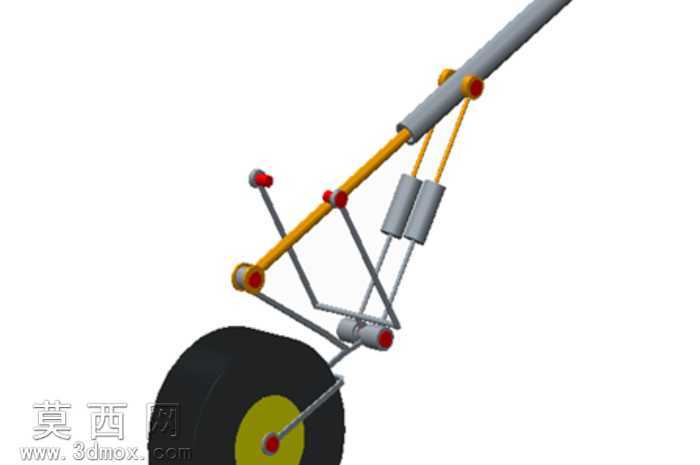

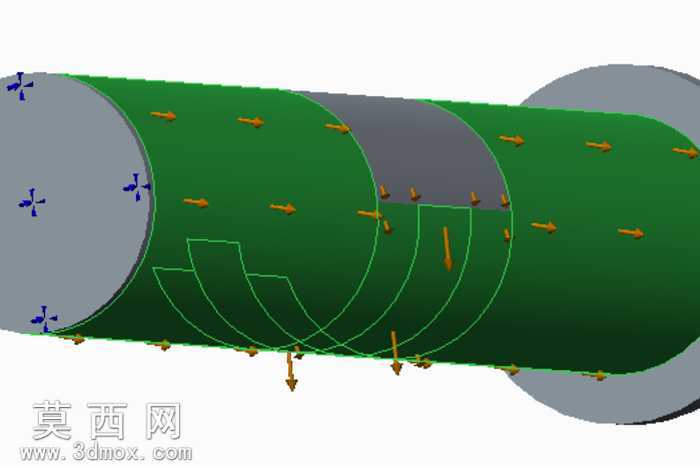

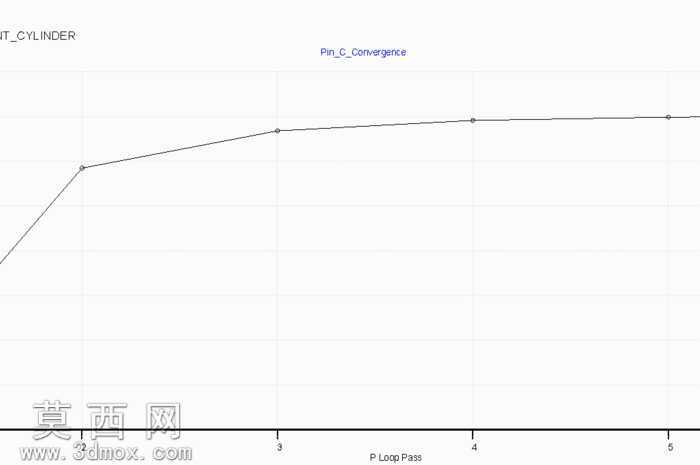

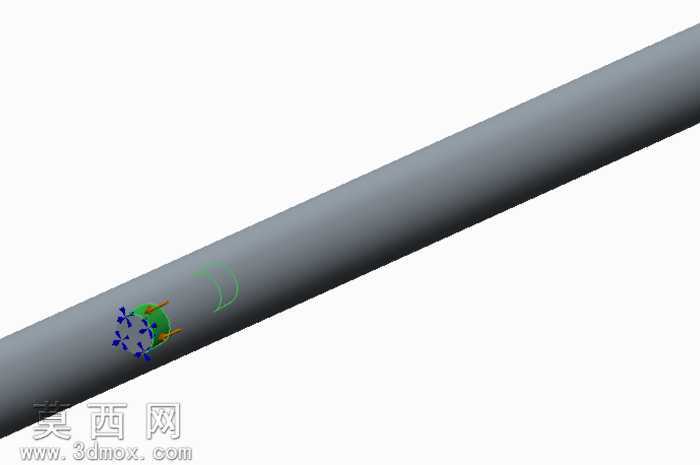

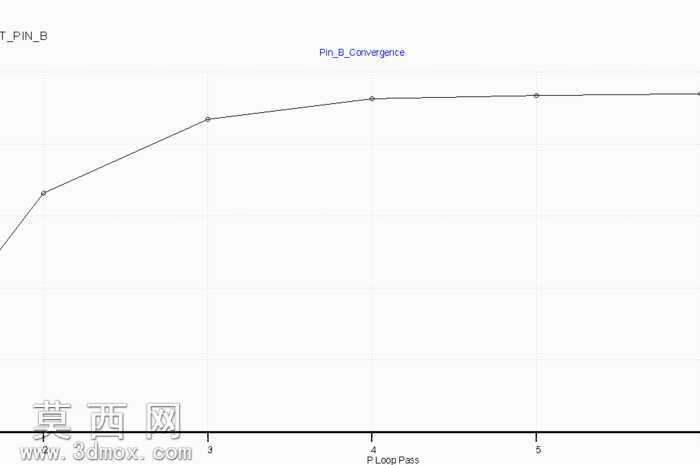

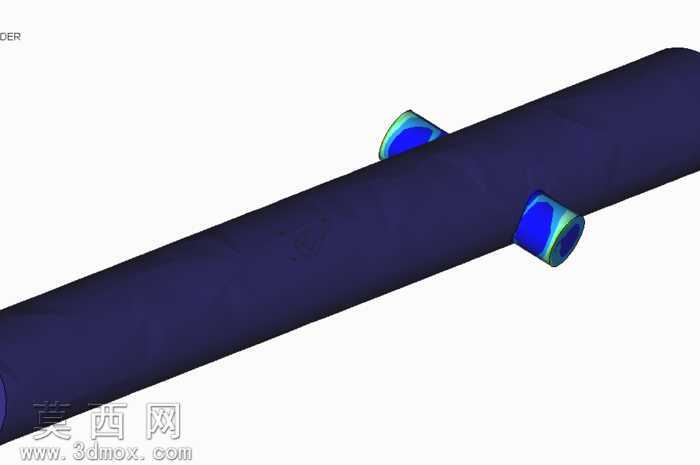

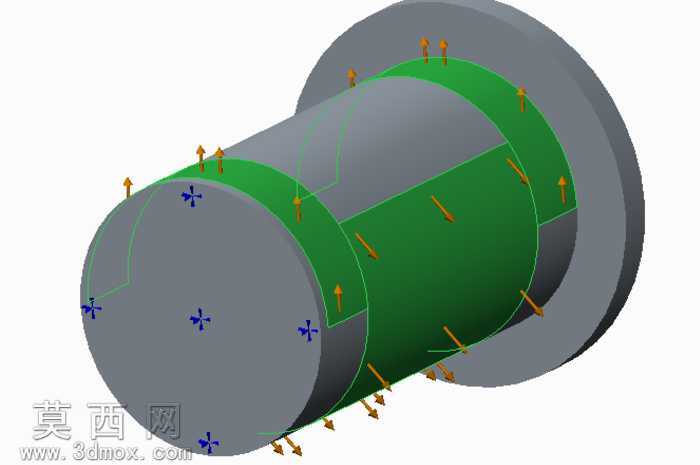

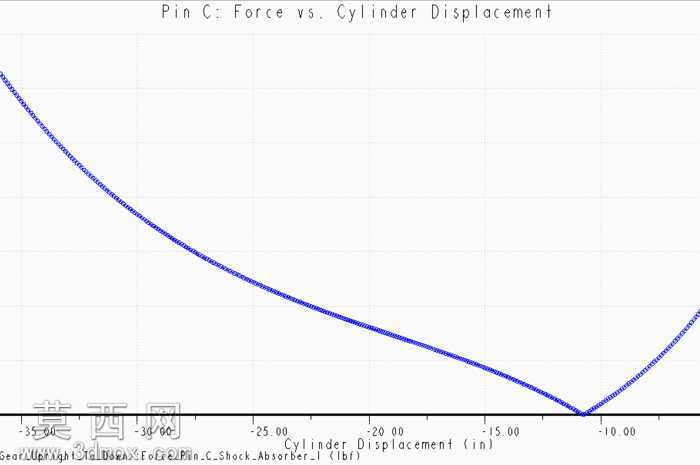

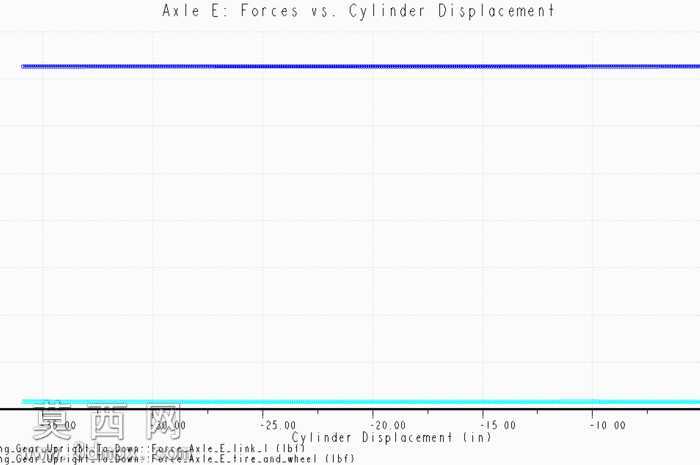

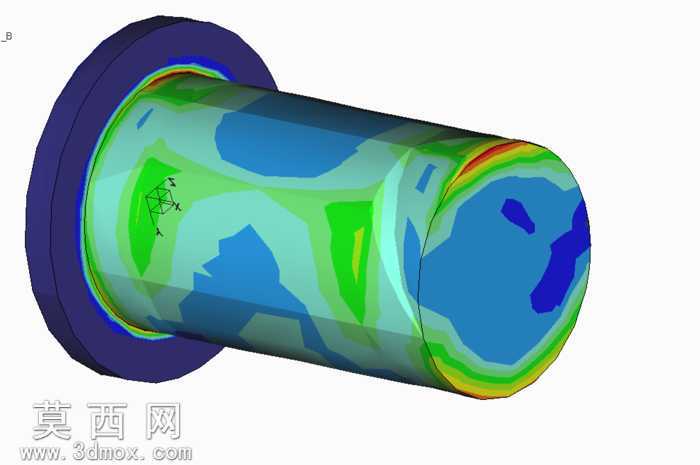

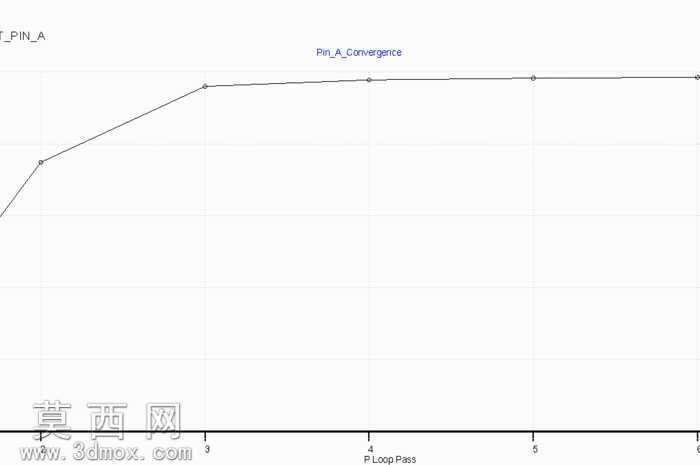

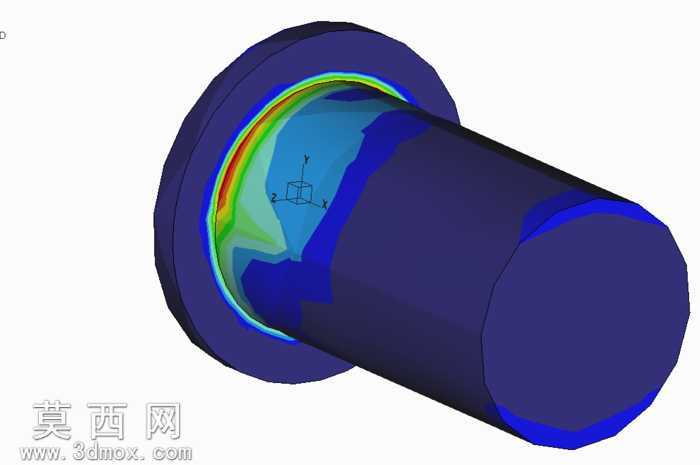

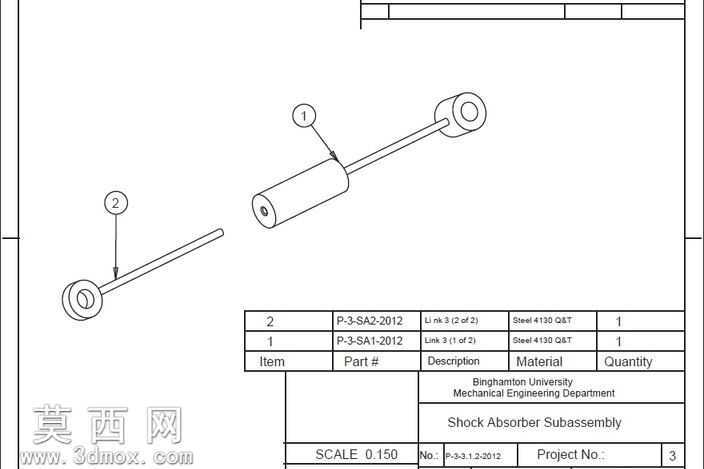

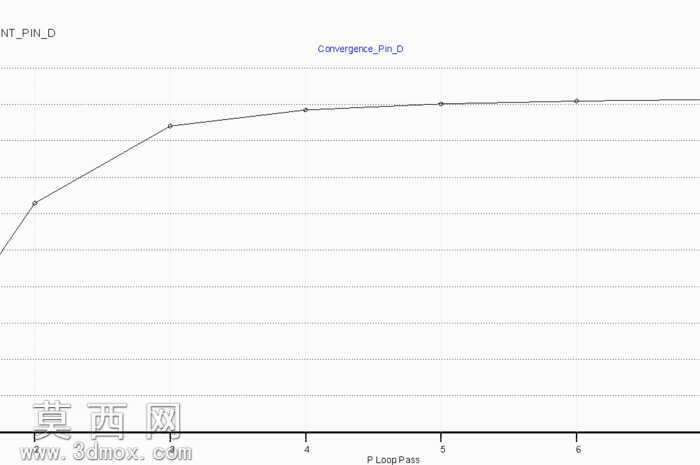

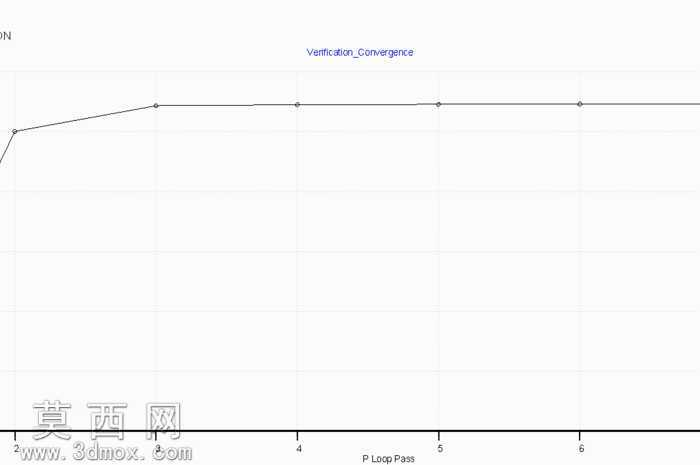

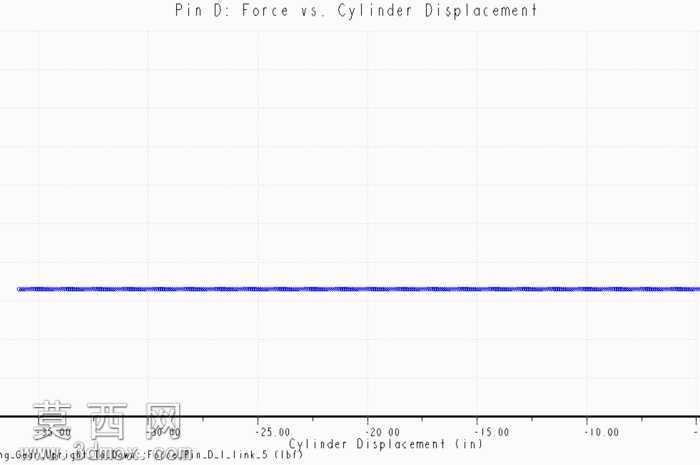

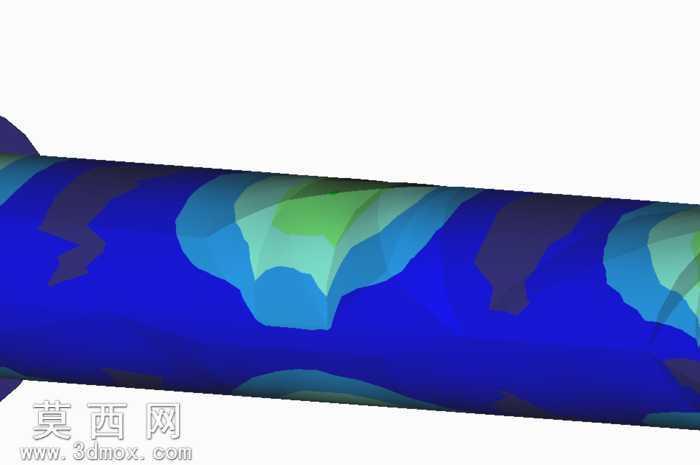

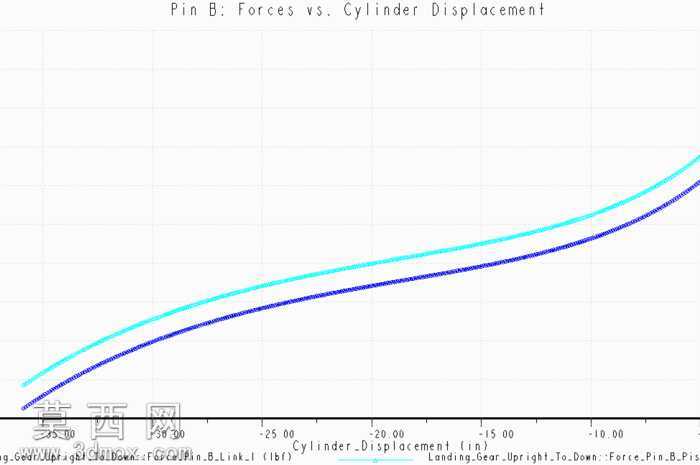

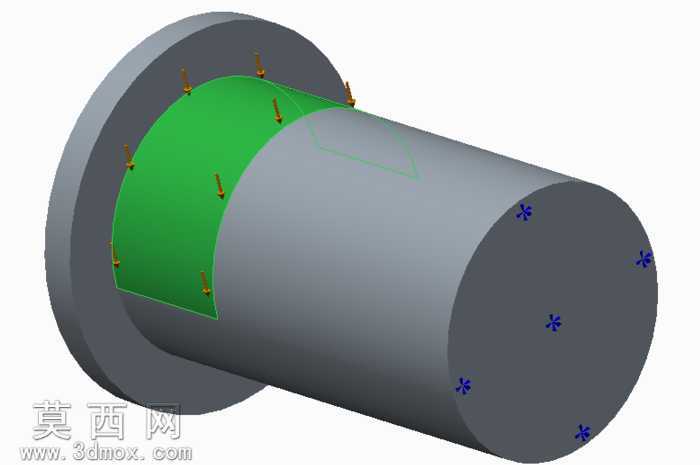

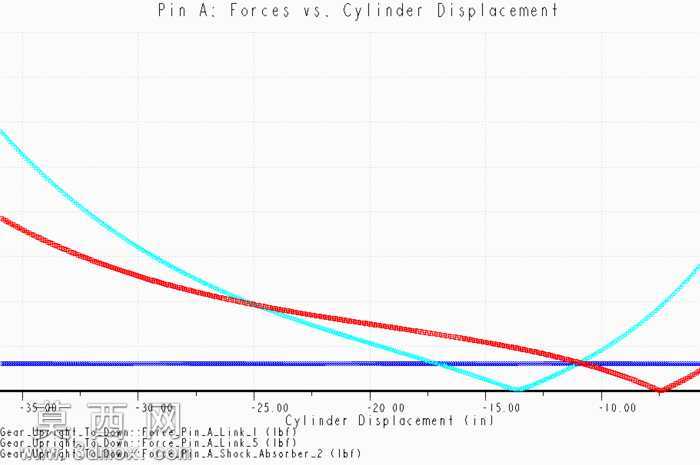

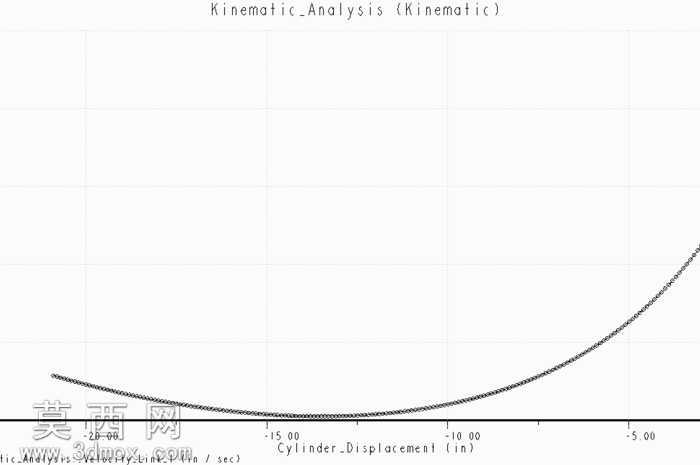

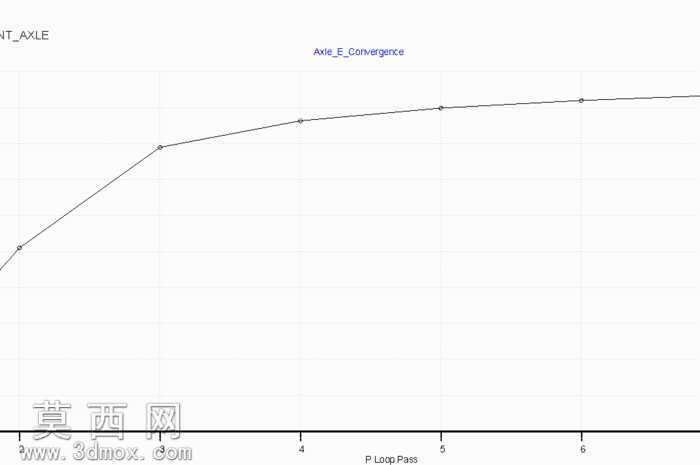

本作品为飞机起落架的完整三维设计与性能分析项目，依托计算机辅助工程路线完成全流程设计验证，覆盖从零件建模到工况仿真的全环节。建模阶段采用多软件协同的方式完成全参数化建模，首先对起落架的核心组成部件进行逐一拆解建模：包含带轮毂的橡胶机轮组件、铰接式收放撑杆结构、双筒式油气缓冲支柱、铰接转动副销轴、传动连杆机构以及限位连接结构，所有零件均按照实际航空构件的尺寸比例进行参数化绘制，对转动铰接处的配合间隙、衬套结构、连接耳片的倒角细节都做了精细化还原，保证模型的几何精度满足后续仿真分析要求。材质与渲染环节针对不同部件的实际应用材质做了区分设置：机轮轮胎采用黑色耐磨橡胶材质，设置合适的粗糙度与弹性纹理表现橡胶的质感；轮毂采用高强度航空铝合金材质，赋予金属哑光黄的涂装效果；收放撑杆、缓冲支柱外筒采用高强度航空结构钢材质，设置金属银灰色的磨砂金属质感；铰接销轴、传动连杆采用镀铬高强度钢材，赋予亮面金属反光效果；液压作动筒部分区分缸筒与活塞杆的材质差异，缸筒做氧化深色处理，活塞杆做抛光亮面处理，整体渲染效果清晰区分各部件功能，直观展现起落架的结构层次。结构设计层面重点围绕起落架的收放功能与着陆缓冲功能展开：收放机构采用多连杆铰接布局，通过液压作动筒的伸缩驱动撑杆绕主铰接点转动，实现机轮向机身内部的收纳与下放，对连杆的运动行程、转动角度做了参数化约束，避免运动过程中出现部件干涉；缓冲结构采用双筒式油气缓冲设计，通过油液流过节流孔的阻尼作用与气体的压缩变形吸收着陆冲击能量，对缓冲支柱的行程、上下铰接点的位置做了优化，保证着陆时的载荷传递路径合理；机轮部分通过轮轴与下撑杆铰接，可承受着陆时的垂直冲击、水平方向的摩擦载荷以及滑行过程中的侧向载荷。设计过程中重点完成了两项核心仿真验证：一是收放运动仿真，模拟起落架从放下锁定状态到完全收入机身舱内的完整运动过程，验证各连杆的运动轨迹是否合理，是否存在结构干涉，确认收放过程的顺畅性，同时验证齿轮传动部件在收放过程中的运动同步性；二是着陆工况的有限元分析，对着陆瞬间的冲击载荷进行加载，分析各承力部件的应力分布、变形量，验证结构强度是否满足安全使用要求，确认起落架能够在规定载荷下安全可靠运作，保障飞机起降阶段的结构安全。整个设计过程严格遵循航空构件的设计逻辑，从功能需求出发完成结构选型、参数建模、运动验证、强度校核的全流程，模型完整还原了起落架的工作原理与结构细节，可用于航空机械结构教学、起落架设计方案参考等场景。
