大直径滚子径向轴承结构三维设计

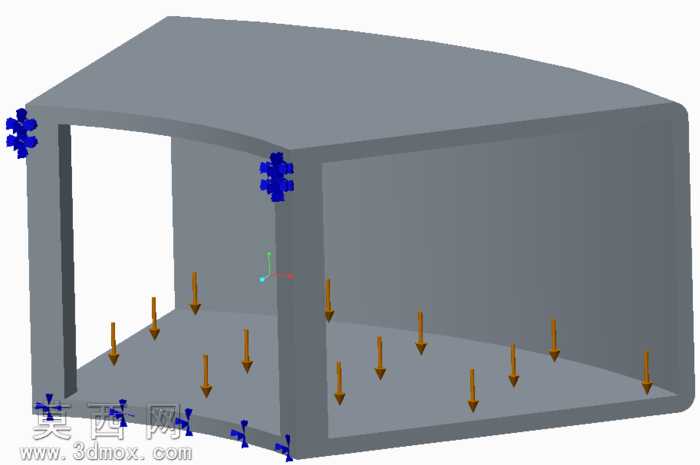

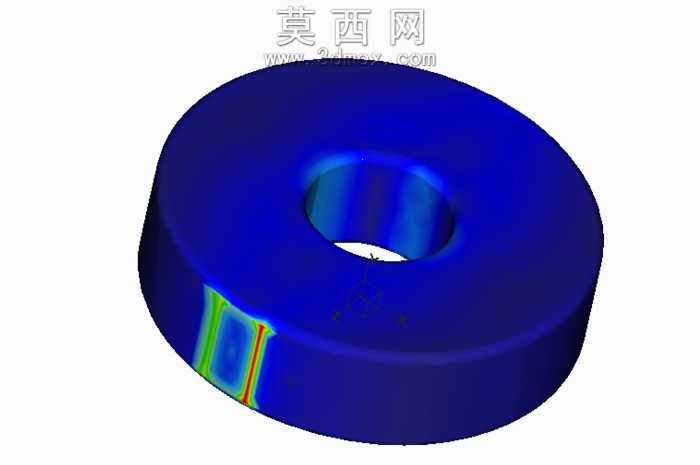

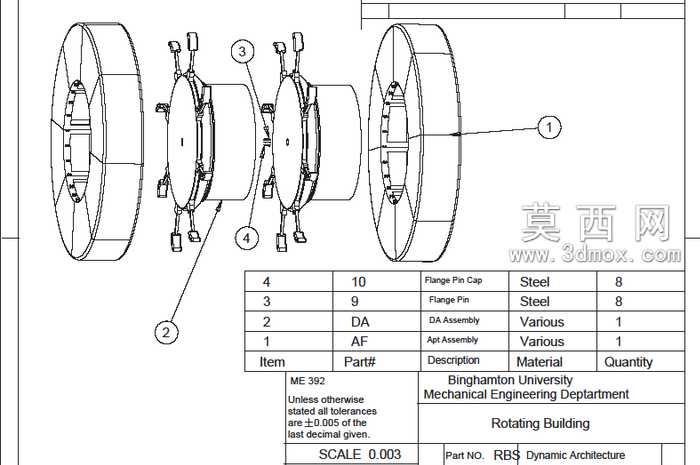

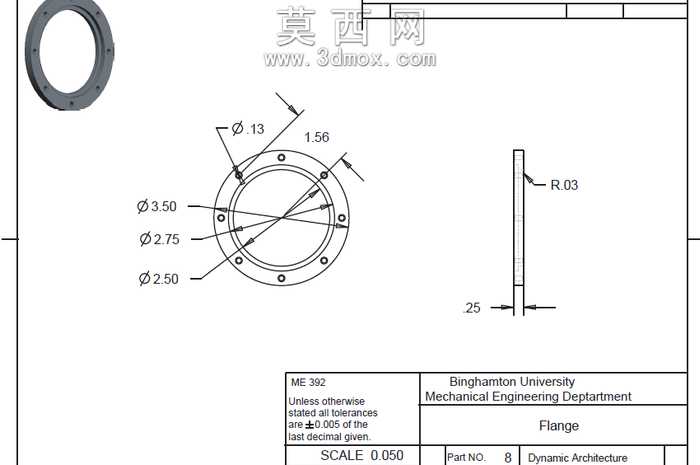

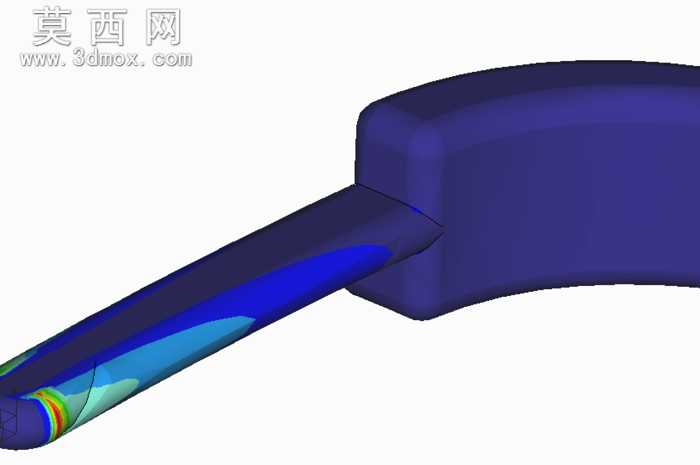

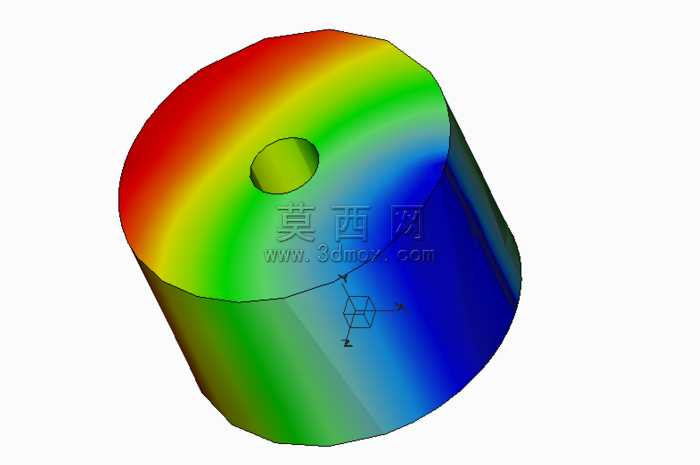

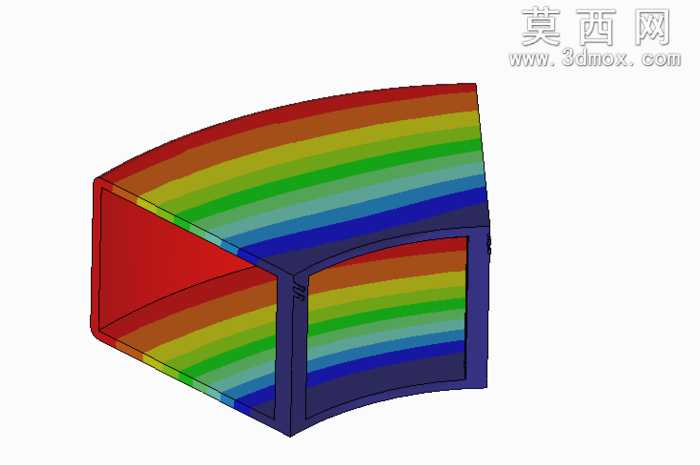

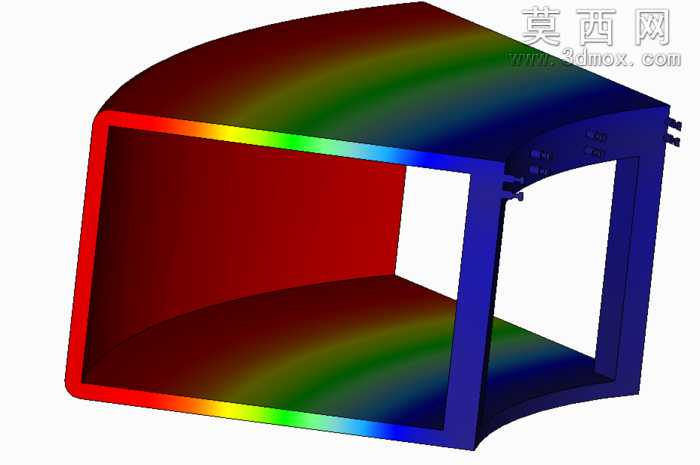

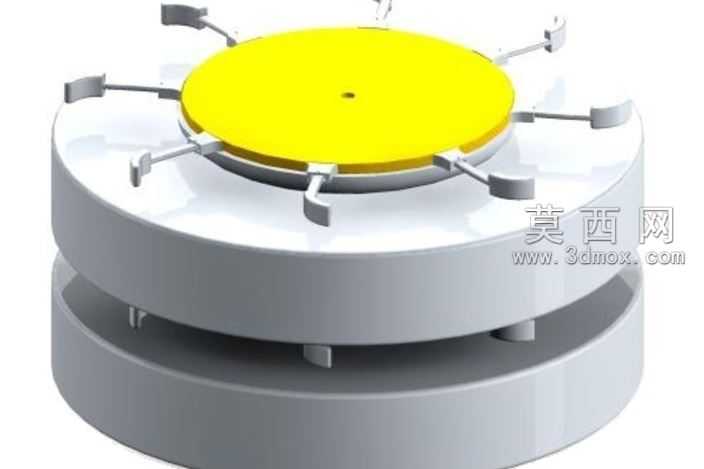

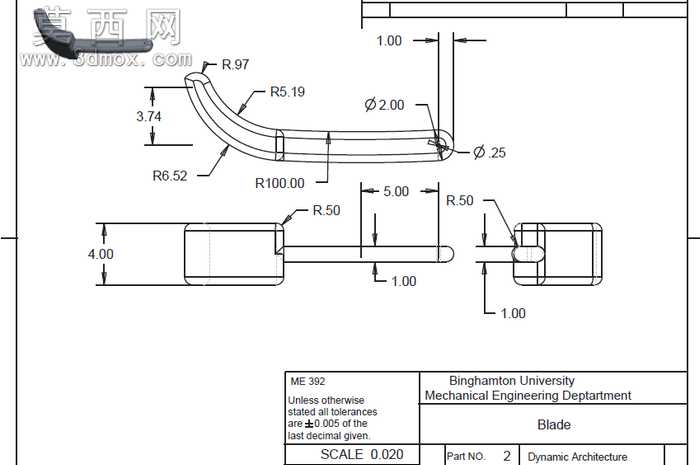

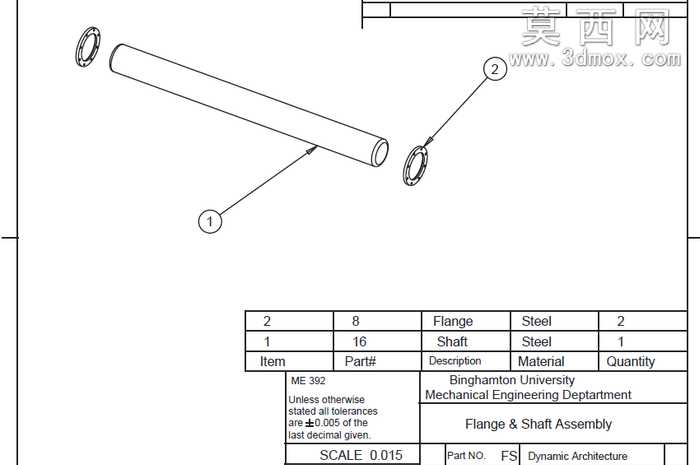

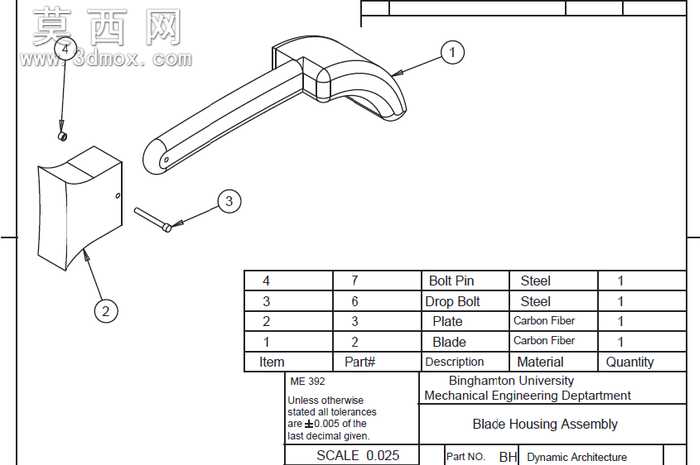

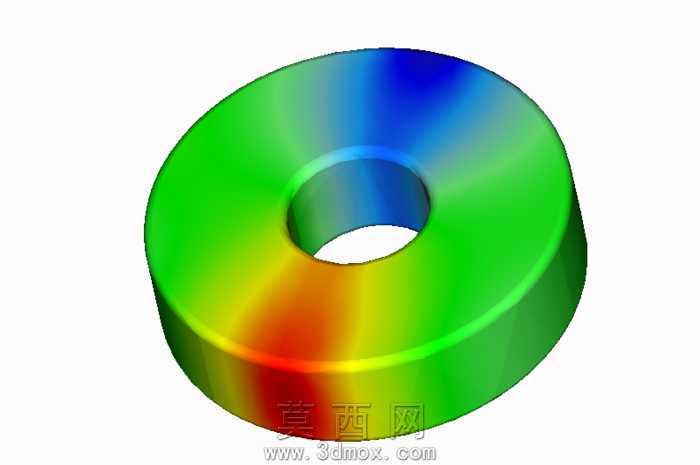

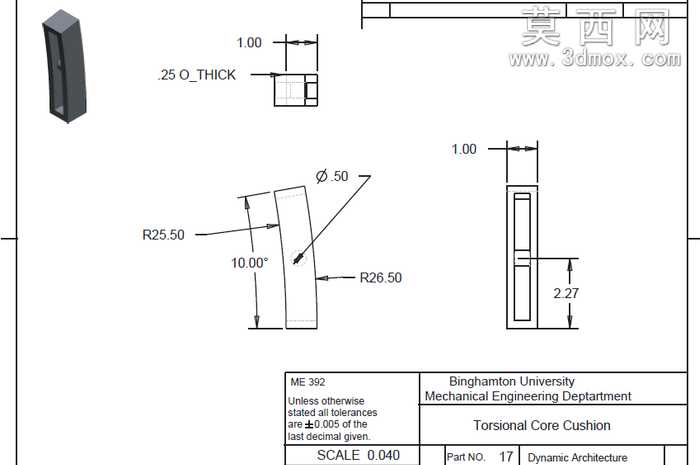

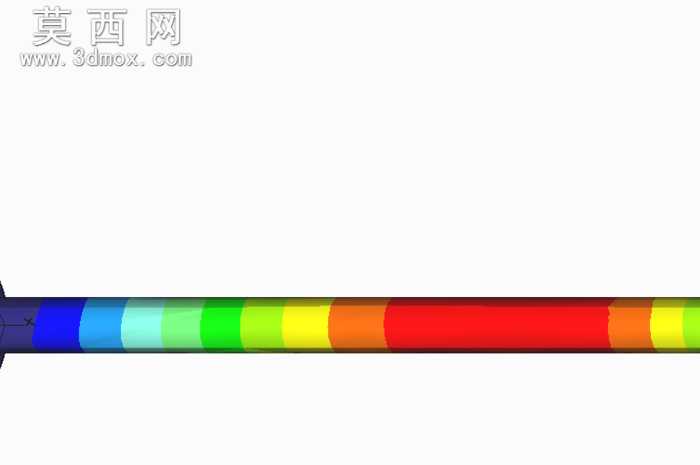

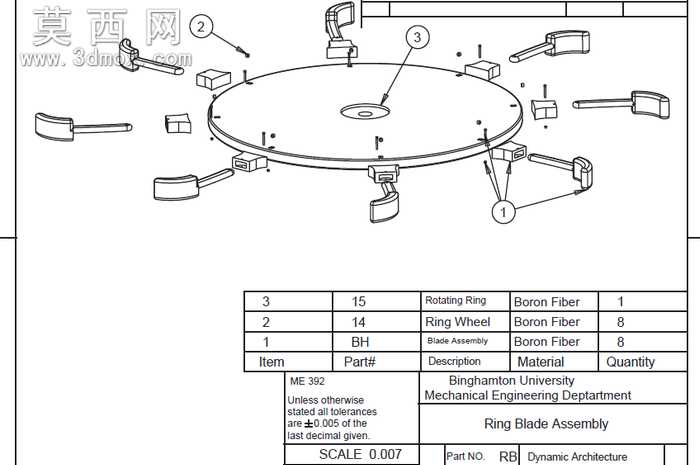

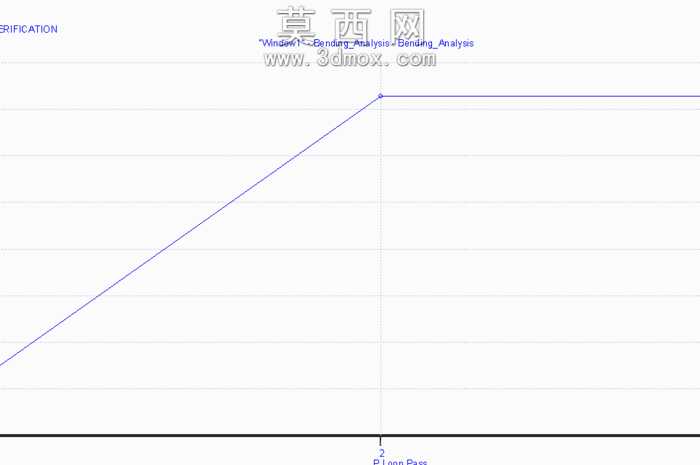

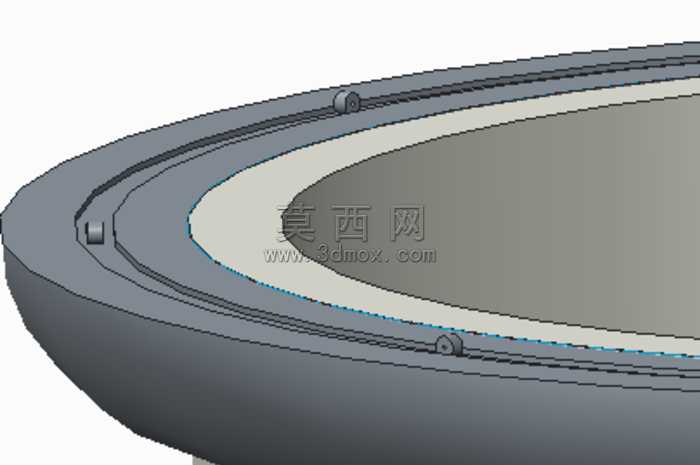

本作品为机械工程设计课程的顶层设计项目，核心围绕大直径滚子轴承的完整结构开展全流程三维建模设计，完整复现了大直径径向滚子轴承从核心承载结构到外围配套组件的全部要素。建模阶段首先完成轴承核心旋转承载结构的参数化搭建，精准还原滚子排布逻辑、内外滚道的配合曲面、保持架的限位结构，确保各部件的装配公差符合机械设计规范，旋转副的配合间隙设置贴合实际轴承的运行工况，能够模拟真实工况下轴承承受径向载荷时的运动状态。建模过程中对轴承的核心运动模块做了精细化处理，每一处滚子与滚道的接触曲面都经过曲率校验，保持架的兜孔结构与滚子的配合间隙经过反复调整，避免运动过程中出现干涉卡顿的问题。完成基础结构建模后，对模型进行材质与渲染处理，主体金属结构采用哑光银灰色金属材质模拟轴承钢的质感，顶部承载平台采用亮黄色醒目标识材质区分功能区域，不同功能部件通过材质差异做清晰区分，渲染阶段调整光影角度突出轴承的分层堆叠结构与周向均匀排布的限位组件，让整体结构的层次关系一目了然。设计过程中同步开展有限元分析工作，针对轴承承受扭转应力产生径向载荷的运行工况，对滚道接触区域、滚子受力点、保持架连接部位做应力分布仿真，根据仿真结果调整局部结构的壁厚与过渡圆角，优化应力集中区域的结构形态，提升轴承整体的承载可靠性与运行寿命。所有建模过程中的参数设置与结构逻辑均做了规范化处理，确保生成的模型文件能够兼容主流三维设计环境，可直接用于后续的结构验证、运动仿真或者教学演示场景，完整还原了大直径径向滚子轴承从设计构思到结构落地的全流程逻辑，清晰展现了旋转承载类机械部件的设计思路与结构要点。
