手动杠杆式中心定位夹紧工装夹具

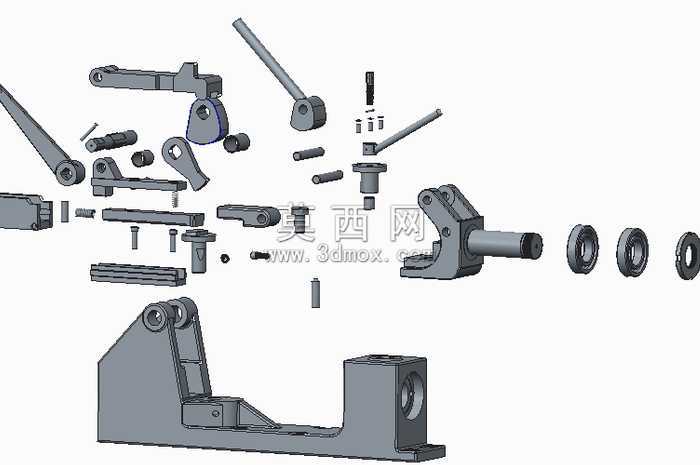

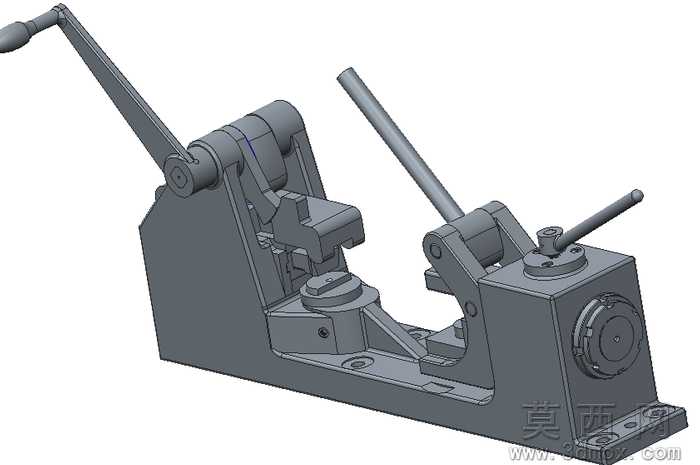

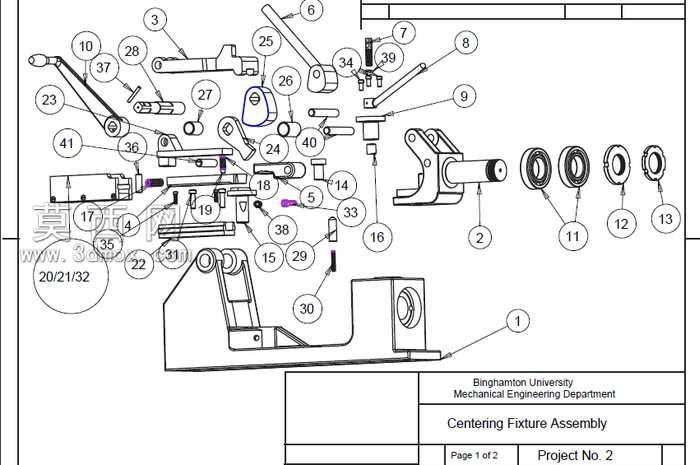

该作品为手动操作的中心定位夹紧工装，整体采用三维参数化建模方式完成全零件设计，共包含31个独立零件与对应子组件，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处铰接孔、安装面、定位基准都做了精准的尺寸约束，确保虚拟装配后各运动部件无干涉、行程符合设计预期。模型渲染阶段统一赋予金属哑光灰材质，模拟铸铁加工后的表面质感，对铰接转轴、操作手柄等运动部件做了轻微的分色区分，清晰展示机构的运动层级关系，整体渲染视角选择斜45度等轴测视角，可完整呈现工装的整体布局、操作部件位置与夹紧工位结构。从结构设计来看，该工装采用多组杠杆增力机构实现夹紧动作，长操作手柄通过铰接支座连接内部传动杠杆组，可将人手施加的操作力放大后传递至夹紧压头，配合侧面的辅助定位杆与工位处的定位基准台，可实现工件的快速中心定位与夹紧；底座采用一体化铸造式结构设计，底部预留多个安装固定孔，可将工装稳定固定在工作台面，各铰接位置均设计有转轴与限位结构，避免操作过程中出现机构脱开、行程超差的问题。设计思路围绕教学实训场景下的手动工装需求展开，在满足中心定位、可靠夹紧核心功能的前提下，尽可能简化零件结构，降低加工难度，所有零件均采用常规机械加工工艺即可完成生产，同时兼顾操作的便捷性，操作人员仅需扳动主操作手柄即可完成主要夹紧动作，辅助手柄用于微调定位与锁紧，无需额外动力源即可完成工件装夹，适合小批量零件加工、教学演示等场景使用。建模过程中同步完成了所有零件与子组件的工程图输出准备，每个零件的尺寸标注、形位公差、材料要求都可直接对接生产环节，完整还原了机械设计从三维建模到生产输出的全流程逻辑，机构的运动逻辑经过反复验证，杠杆传动比经过合理计算，确保手动操作时施力合理，夹紧力足够满足常规小型零件的装夹需求，同时不会因夹紧力过大造成工件变形。
