太阳能跟踪用双轴回转驱动装置设计

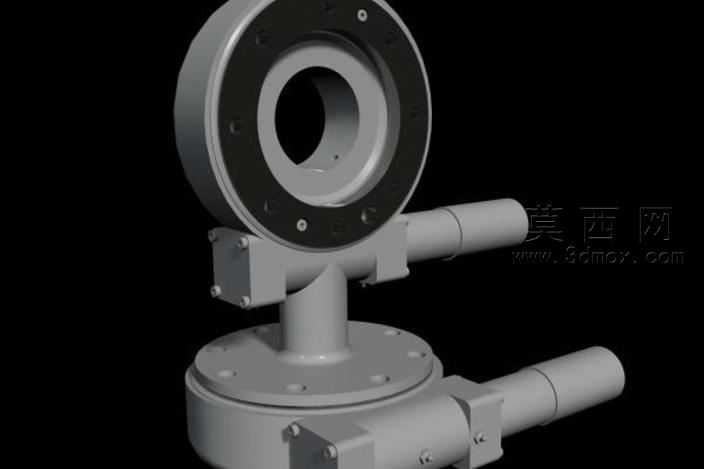

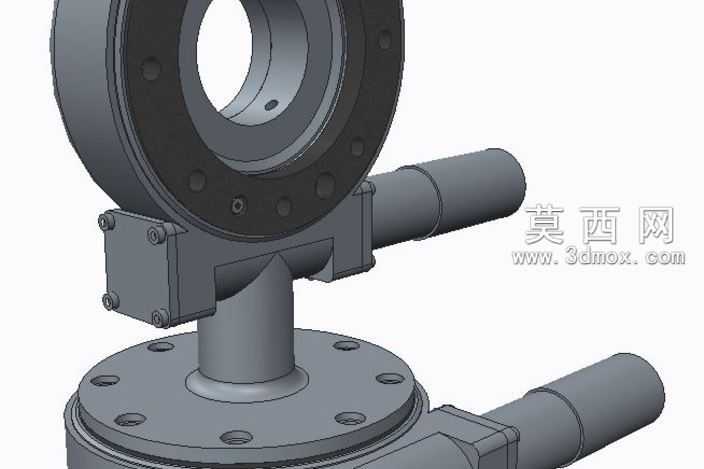

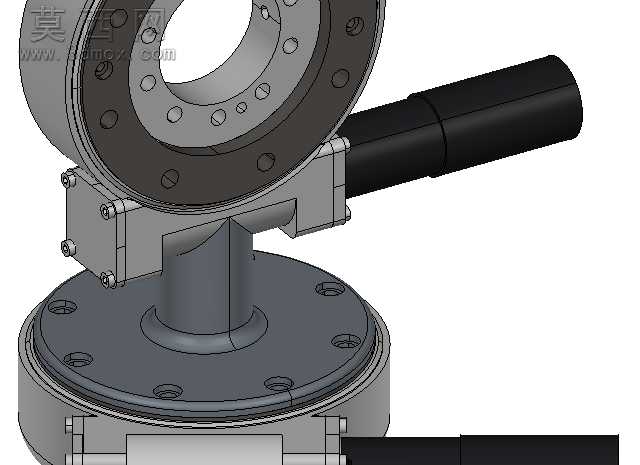

本作品为适配太阳能跟踪系统的双轴回转驱动装置三维建模成果，建模过程中严格遵循机械传动设计规范，对装置的核心结构进行了全参数化还原。模型整体采用立式双轴正交布局，下部为水平方位回转驱动单元，上部为俯仰角度回转驱动单元，两个单元均采用蜗杆副传动结构，搭配交叉滚子轴承作为回转支撑，可同时实现两个自由度的精准角度调节，满足太阳能跟踪器全天候追迹太阳方位的运动需求。建模阶段对核心传动部件进行了精细化设计：蜗杆采用渐开线齿形，参数匹配对应蜗轮的传动比，齿面啮合间隙控制在合理公差范围内，保证传动过程平稳无卡滞；交叉滚子轴承的滚道、滚动体、安装法兰均按实际选型尺寸绘制，螺栓孔位、密封槽结构完整还原，可直接用于后续工程出图与装配校验。上部回转支承的法兰盘预留了太阳能载板的安装接口，下部基座的安装孔位适配常见光伏支架的安装尺寸，整体结构紧凑，传动自锁性好，可承受较大的轴向、径向载荷与倾覆力矩。渲染阶段采用金属哑光材质模拟铸件壳体的质感，传动部件采用调质钢金属质感，轴承部分做了分色处理区分内外圈与滚动体，黑色背景搭配柔和打光，清晰展现装置的结构层次与装配关系，各部件的装配约束完全符合实际机械装配逻辑，可直接用于运动仿真，验证双轴联动的运动轨迹是否存在干涉，为太阳能跟踪设备的结构优化、样机试制提供精准的三维数字模型支撑。
