回转式多工位工装夹具结构设计

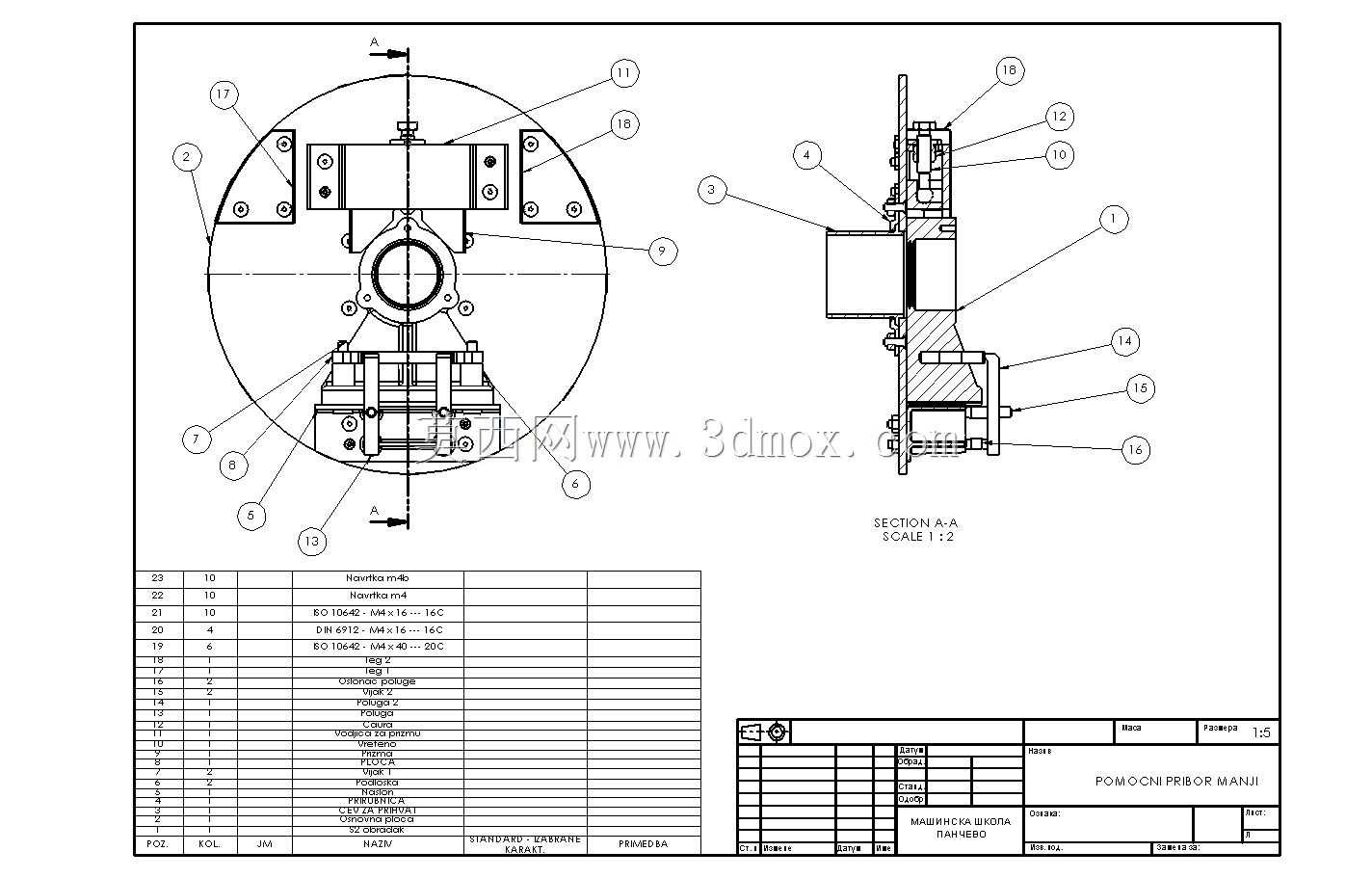

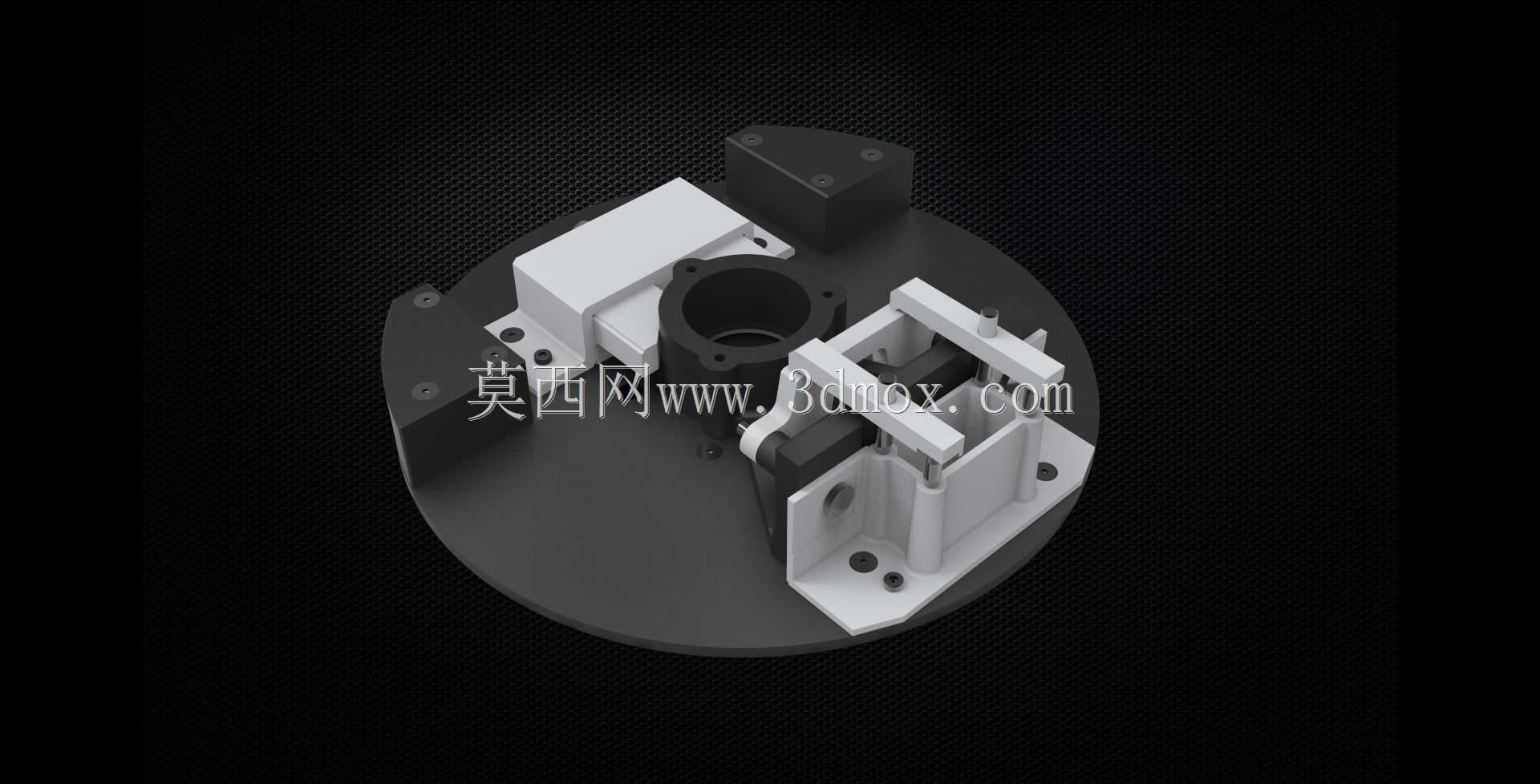

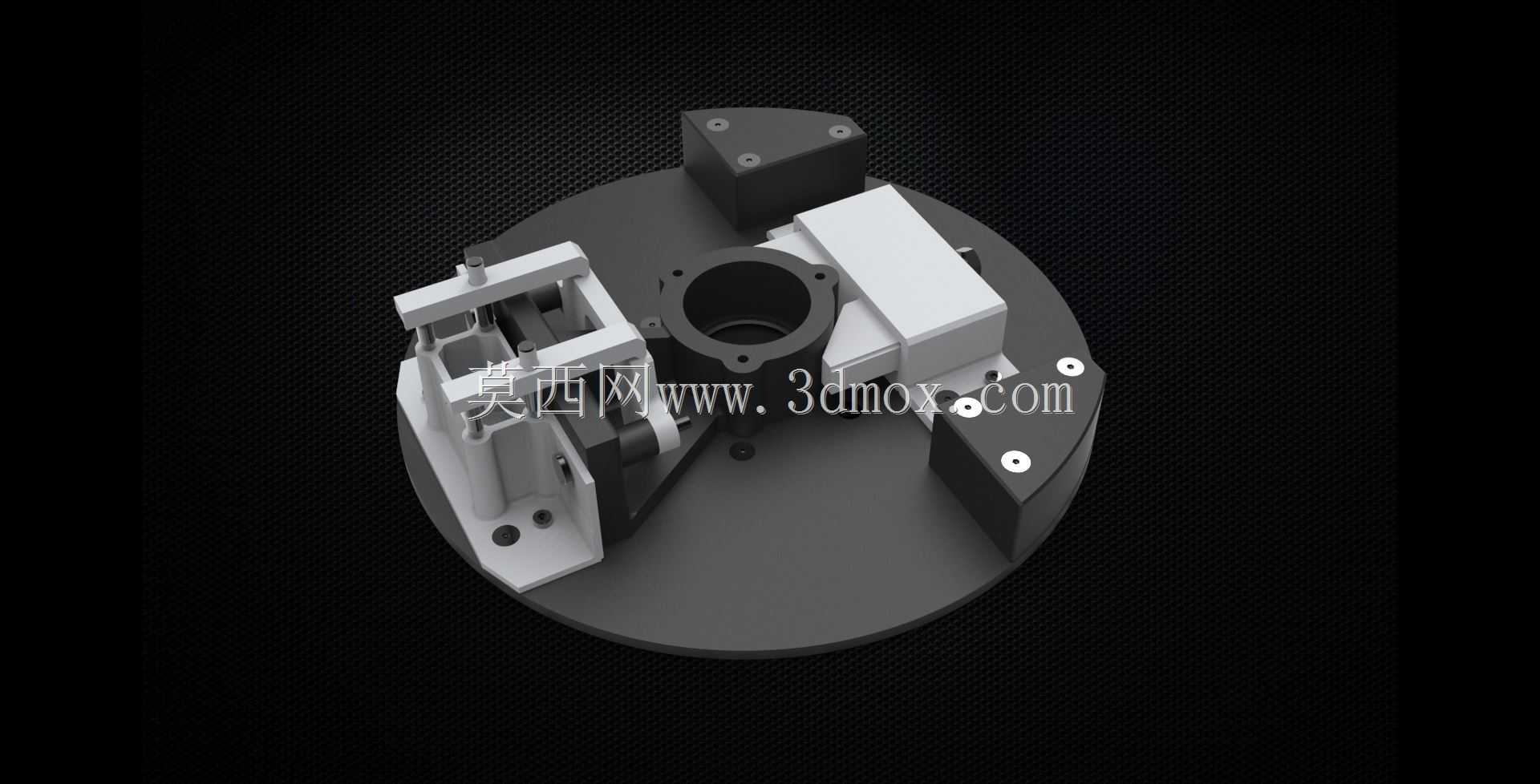

　　这套回转式多工位装夹结构，主要适配立式加工中心、数控车床的批量零件加工场景，在中小型法兰类、轴套类零件的量产工序中，能有效减少单工件装夹的辅助耗时，常规单工位夹具每次装夹只能固定1件待加工坯料，操作人员需要在设备完成切削后停机、松夹、取件、放新坯、重新找正夹紧，整套辅助动作占去单循环近三成的有效工时，而这类多工位回转结构可在设备对其中一个工位的工件进行切削加工时，操作人员在另一侧工位同步完成已加工件的拆卸与新坯料的装夹，待当前工位加工完成后直接转动回转盘切换工位，大幅压缩非切削等待时间，适配中小批量零件的连续加工需求。整套结构以圆形回转底座作为承载基体，底座上均匀分布三组独立的装夹单元，每个单元都集成了定位支撑与夹紧执行组件，

　　定位部分采用固定式定位销配合支撑块的组合，针对带安装孔的法兰类、壳体类零件，可直接将坯料的基准孔套入定位销，底面贴合支撑块完成初始定位，不需要额外打表找正，重复定位精度可控制在0.02mm以内，能满足常规铣削、钻削工序的精度要求。夹紧组件采用侧推式压块结构，压块的压紧面做了防滑齿纹处理，同时预留了不同厚度的垫片安装位，可根据待加工零件的壁厚、外形尺寸更换适配压块，不需要整体更换夹具体，适配一定尺寸范围内的不同规格零件装夹。设计过程中优先考虑了装夹操作的便捷性，每个夹紧单元的操作端都设置在回转盘的外侧区域，操作人员不需要将手伸入加工区域内部即可完成夹紧与松开动作，降低操作过程中的安全隐患；回转盘的转轴采用圆锥滚子轴承作为支撑，

　　可承受切削过程中产生的径向与轴向切削力，避免加工过程中出现盘体晃动导致的加工尺寸超差，盘体底部设置了分度定位销，转动到对应工位后定位销自动卡入定位槽，保证每个工位切换后与主轴的相对位置精度一致，不会因为回转间隙导致加工位置偏移。从安装边界来看，整套夹具体的圆形底座直径适配常规加工中心的工作台T型槽间距，底座上预留了四个对称分布的U型安装槽，可直接通过T型螺栓固定在设备工作台上，不需要额外制作过渡连接板，整体安装高度控制在常规立式加工中心的Z轴行程安全范围内，不会出现夹具超程干涉的问题。每个装夹单元的支撑块高度经过统一配磨，保证三个工位的装夹基准面高度差控制在0.01mm以内，切换工位后不需要重新对刀设定工件坐标系，

　　可直接调用预设的加工程序进行加工。结构上还预留了气路或油路的走管通道，如果需要升级为自动夹紧版本，可直接在原有结构基础上加装气缸或油缸驱动组件，不需要对夹具体主体进行大规模改动，适配不同自动化程度的加工产线需求。在实际使用场景中，这类夹具尤其适合需要完成多面铣削、圆周分布孔钻削的零件加工，配合加工中心的第四轴功能还可实现任意角度的回转加工，进一步拓展加工范围，夹具体的所有受力部件都采用45号钢调质处理，关键定位面经过淬火硬化处理，长期使用下的磨损量极小，维护时只需要定期清理定位面与夹紧面的切屑残留，定期给回转转轴加注润滑脂即可，日常维护成本极低。
