金属块体组合式定位支撑工装结构

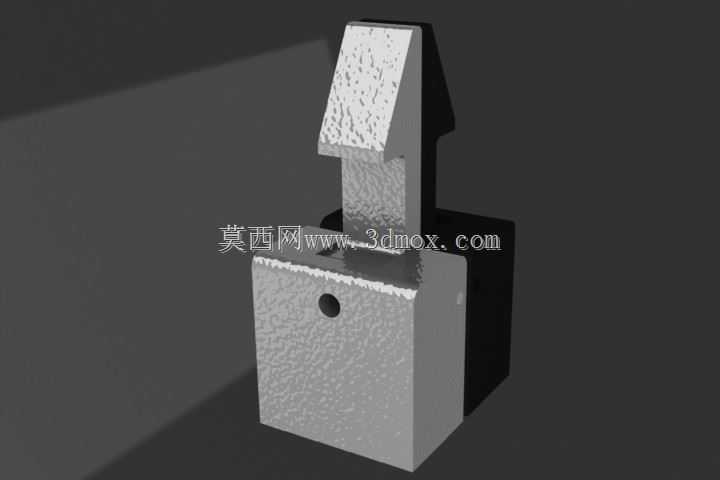

　　在精密装配、零部件检测以及多工位工装搭建的场景里，这类块体组合式定位支撑结构的使用频率极高，很多一线装配钳工在做小尺寸零件的装夹定位时，都会优先选用这类结构做基准支撑。不同于一体式的定位支座，这种拆分式的块体组合结构，能根据实际装夹需求调整支撑高度与定位面角度，不需要额外加工定制非标支座，能大幅缩短工装准备的周期。从结构功能上看，下方的方形金属块是整个组件的基座部分，其底面做了高精度的平面度处理，安装时可以直接贴合工装台的T型槽台面或者磁力吸盘表面，不需要额外做找平处理，基座侧面预留的小孔是锁紧定位孔，既可以穿入锁紧螺钉将基座固定在工作台面上，也可以插入定位销实现相邻工装块的拼接组合，避免支撑过程中出现位置偏移。

　　基座上方的立柱部分与基座采用嵌入式的配合结构，配合面做了小间隙的公差配合，既保证拼接后的整体刚性，也能根据实际支撑需求更换不同高度的立柱段，适配不同高度的待支撑零件。最上方的斜向定位块是整个结构的功能核心，其倾斜的工作面经过精磨处理，表面粗糙度控制在合理范围内，主要用来给带斜面的零件提供定位基准，在做零件的形位公差检测、斜面钻孔或者斜面装配作业时，这个斜向工作面可以直接作为定位基准面，不需要额外调整角度块规，能减少装夹找正的时间。设计这类结构的时候，首先要考虑的是各拼接面的形位公差要求，基座的上下平面平行度、立柱与基座配合面的垂直度、斜块工作面的角度公差，都会直接影响最终的定位精度，所以建模时各配合面的公差带要根据实际使用场景设定，

　　普通装配场景下公差可以适当放宽，用于精密检测场景时则需要收紧公差范围。外形尺寸方面，这类支撑工装的基座边长通常控制在50mm到100mm区间，整体组装后的高度根据支撑需求一般在80mm到150mm之间，安装时不需要占用过大的工作台空间，多个同类型支撑块可以组合使用，支撑尺寸更大的异形零件。实际使用过程中，这类组合式支撑结构的维护也很方便，某个工作面出现磨损后，只需要更换对应的模块即可，不需要整体报废更换，能降低工装的使用成本。在三维建模过程中，要注意各拼接部分的配合间隙设定，过盈量太大会导致拼接拆卸困难，间隙太大则会导致支撑时出现晃动，影响定位精度，同时要预留出锁紧件的安装空间，避免组装时出现干涉。很多自动化生产线的上料工位、

　　人工装配的工作台面以及三坐标检测的工装平台上，都能看到这类结构的身影，它没有复杂的传动结构，依靠精密的块体拼接实现稳定的定位支撑，是小尺寸零件装夹定位场景里非常实用的工装结构。不同于复杂的气动、液压夹具，这类纯机械组合的支撑结构不需要外接动力源，不受车间气源、电源的限制，在任何作业场景下都能快速部署使用，而且金属材质的本体具备足够的刚性，支撑过程中不会出现形变，能保证定位的稳定性。建模时还要注意各边角的倒角处理，作业过程中操作人员频繁拿取拼接，锐边很容易造成划伤，所以非工作的边角都要做适当的倒角处理，既提升使用安全性，也能避免边角磕碰后出现毛刺影响配合精度。斜块的倾斜角度通常根据常用的零件斜面角度设定，也可以做成可更换的斜块模块，一套基座搭配多个不同角度的斜块，就能适配更多不同的定位需求，进一步提升工装的通用性。
