三层工作位自动三维入口机架结构

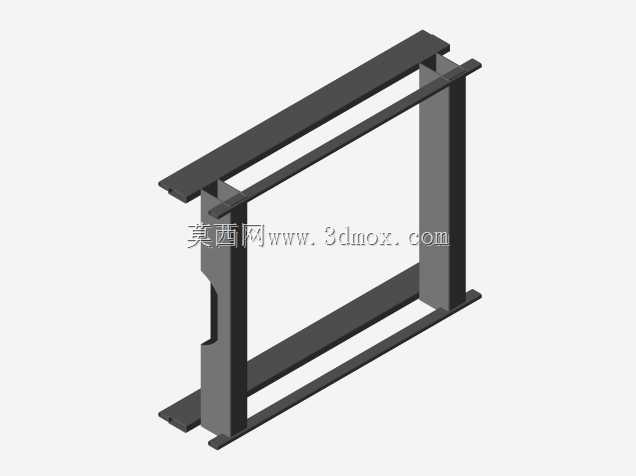

　　在非标自动化生产线的工件上下料、多工序流转工位中，这类带三层工作层的入口机架是衔接外部输送线与内部加工单元的核心承载结构，日常主要承担待加工工件的定位承托、加工工具的暂存交换、介质与动力线路的集成排布功能，常见于电子电路板组装、小型五金件多面加工这类需要从工件上下双侧同步作业的生产场景。从结构设计逻辑来看，整体采用薄钢板折弯拼焊成型的框架式构型，没有多余的冗余加强结构，完全依托折弯边的截面惯性矩保证整体刚性，板材厚度匹配常规钣金冲压的加工公差范围，焊接后统一做喷砂、粉末涂层的表面处理，兼顾车间环境下的防锈能力与装配面的平整度要求。框架的三层功能分区做了明确的边界划分：上层对应xy-Z1-Z2 z1a-z2a平顶工位，

　　主要承接从外部输送线流入的待加工工件，做初步的定位预摆放；中层为xy-Z1-Z2 z1a-z2a平中工位，核心设置材料固定结构也就是定心台钳组件，负责将工件完全锁紧定位，保证加工过程中无位移偏差；下层为xy-Z1-Z2 z1a-z2a平底工位，预留了从工件底部实施加工、组装作业的操作空间，可配合上方工位实现一次装夹完成工件正反两面的焊接、组装工序，比如电路板加工场景中，可在一次操作内同步完成顶部元器件插装与底部引脚焊接，减少重复装夹带来的定位误差。Z轴的运动组件布置在基架单侧的工作区域外，避免运动行程与工件上下料路径产生干涉，框架侧边预留了自动工具库的安装接口，可实现加工工具的自动交换，不需要人工停机更换刀具或作业头，

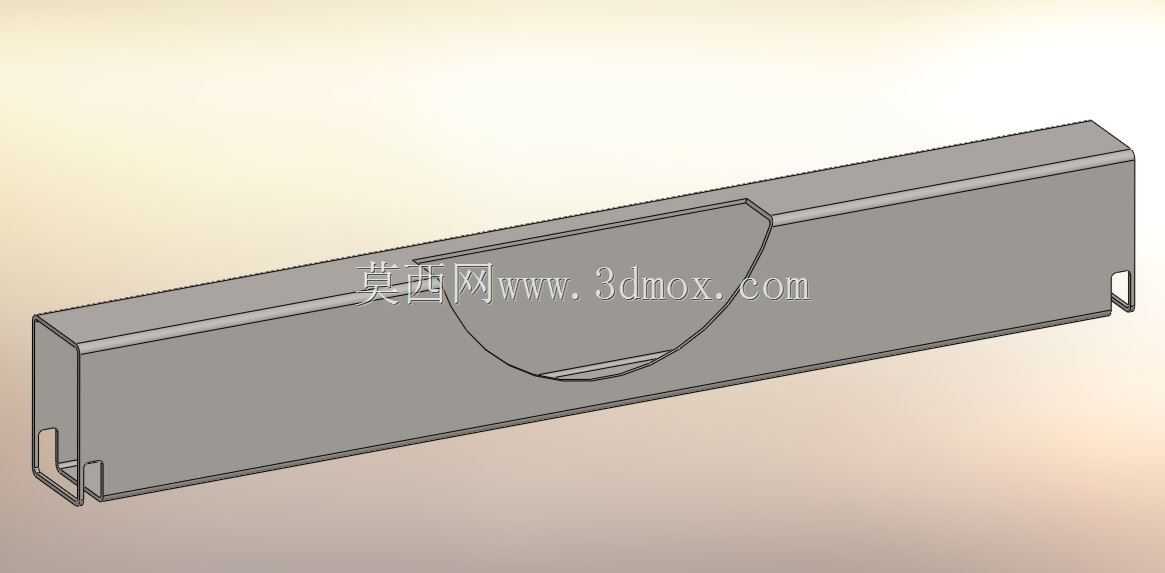

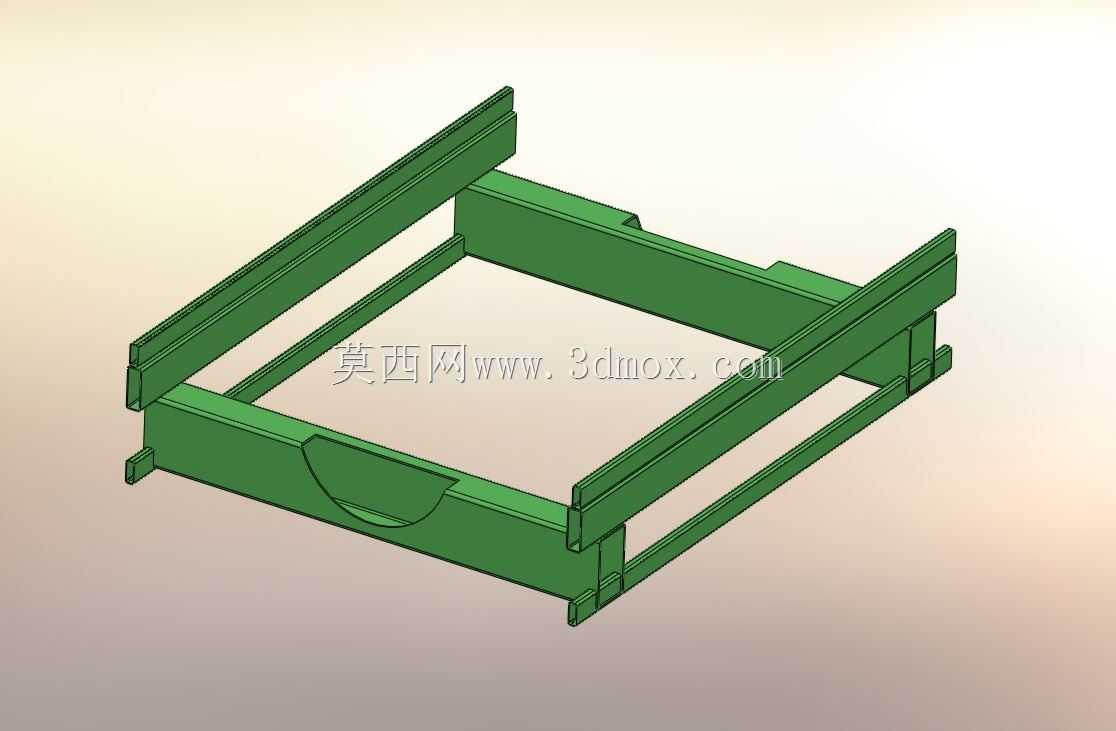

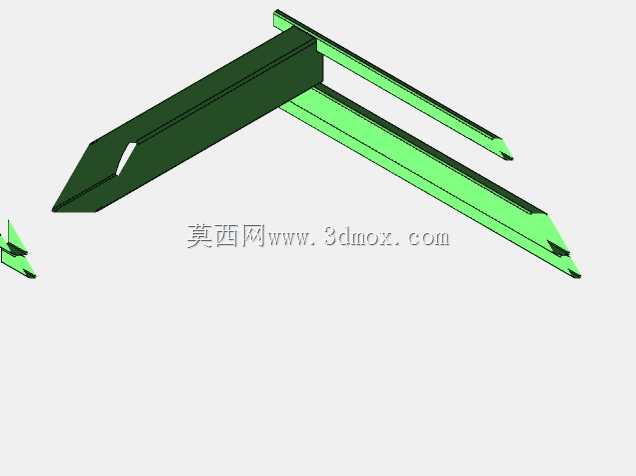

　　能有效缩短工序切换的辅助时间。框架的安装边界做了通用性适配设计，底部预留的地脚安装孔位可匹配不同规格的工业铝型材机架或焊接机台的安装面，侧边预留的介质接口、电源与数据通信接口，可直接对接车间的压缩空气管路、供电线路与设备通信总线，不需要额外做转接支架的设计。框架两侧的长导向结构采用一体折弯成型，导向面的直线度公差控制在常规自动化输送的允许范围内，可兼容不同宽度的工件托盘滑入，前端开设的弧形让位槽是为了方便操作人员或机械手取放工件时避开框架棱角，减少操作干涉。在实际建模过程中，这类框架结构需要重点考量焊接变形的预留量，所有拼接焊缝的位置都设计在非装配面，避免焊后打磨影响安装面的平面度，每层工位的承载面都做了局部的翻边加强，

　　在不增加整体板材厚度的前提下提升局部承载能力，可适配常规小型电子件、五金件的加工承重需求，不会出现长期负载后的框架变形问题。框架整体的开放式结构设计，也方便后期维护时快速拆装内部的组件，不需要整体拆解机架就能完成易损件的更换，适配车间连续生产的运维需求。
