可移动桁架式物料投送作业机械装置

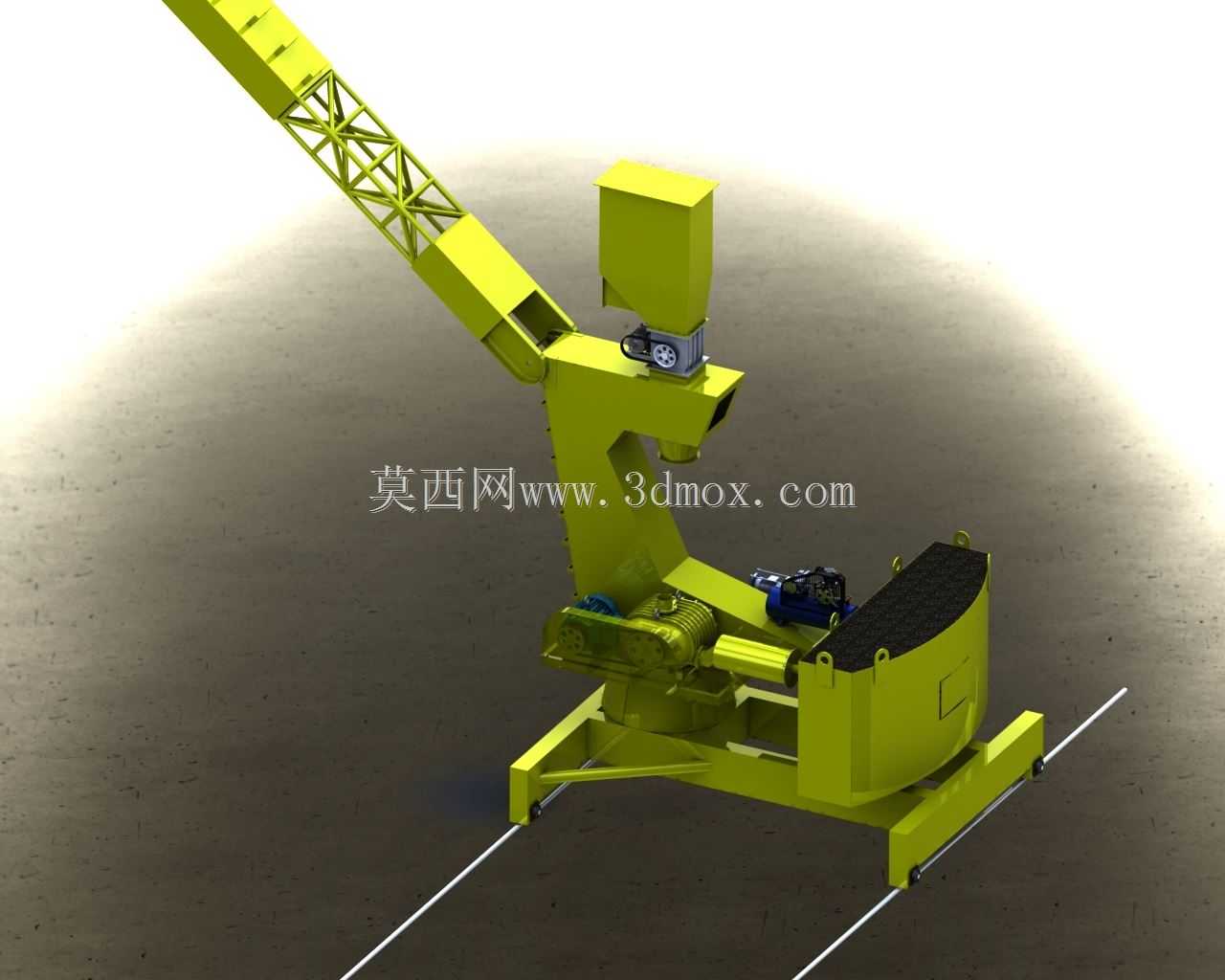

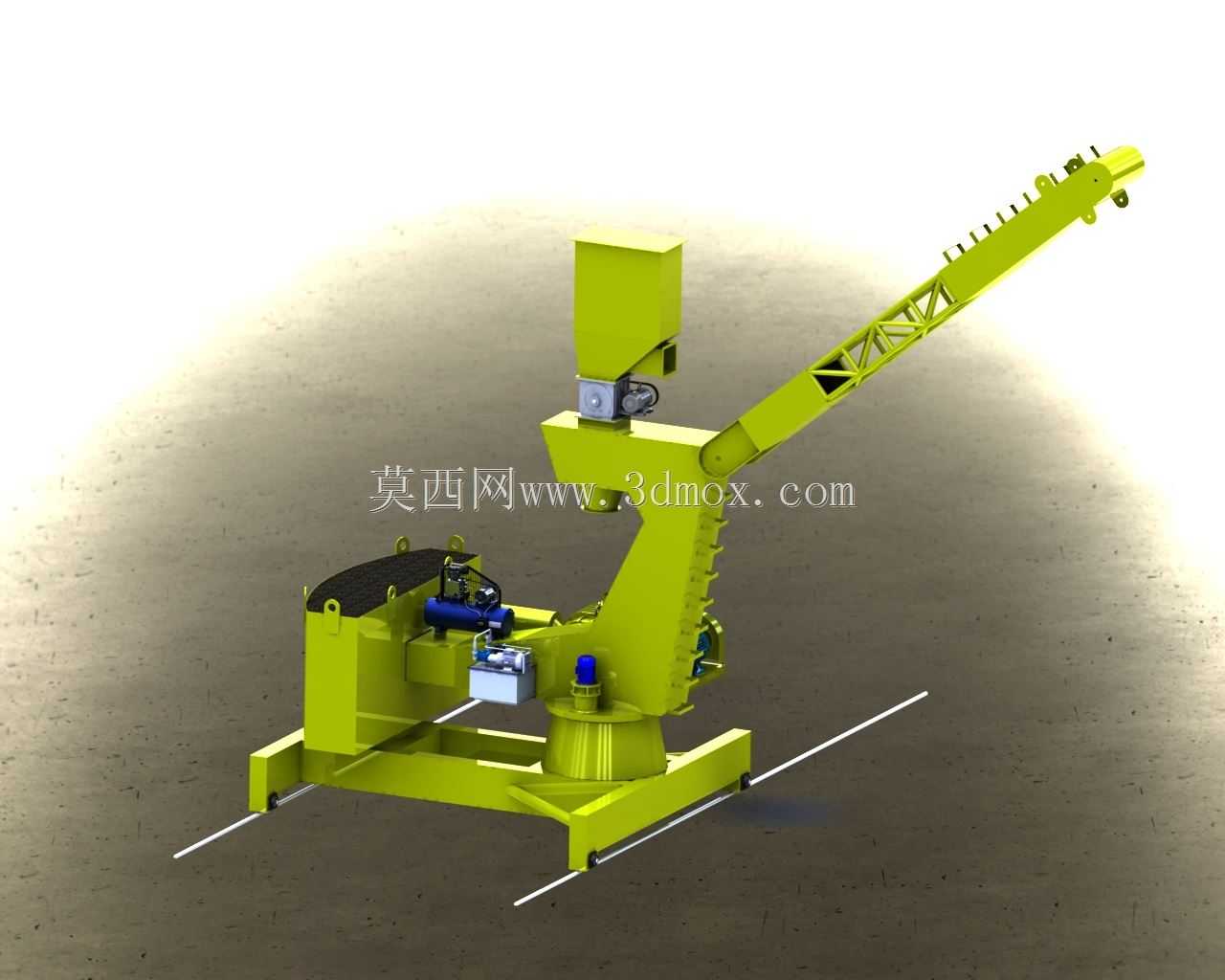

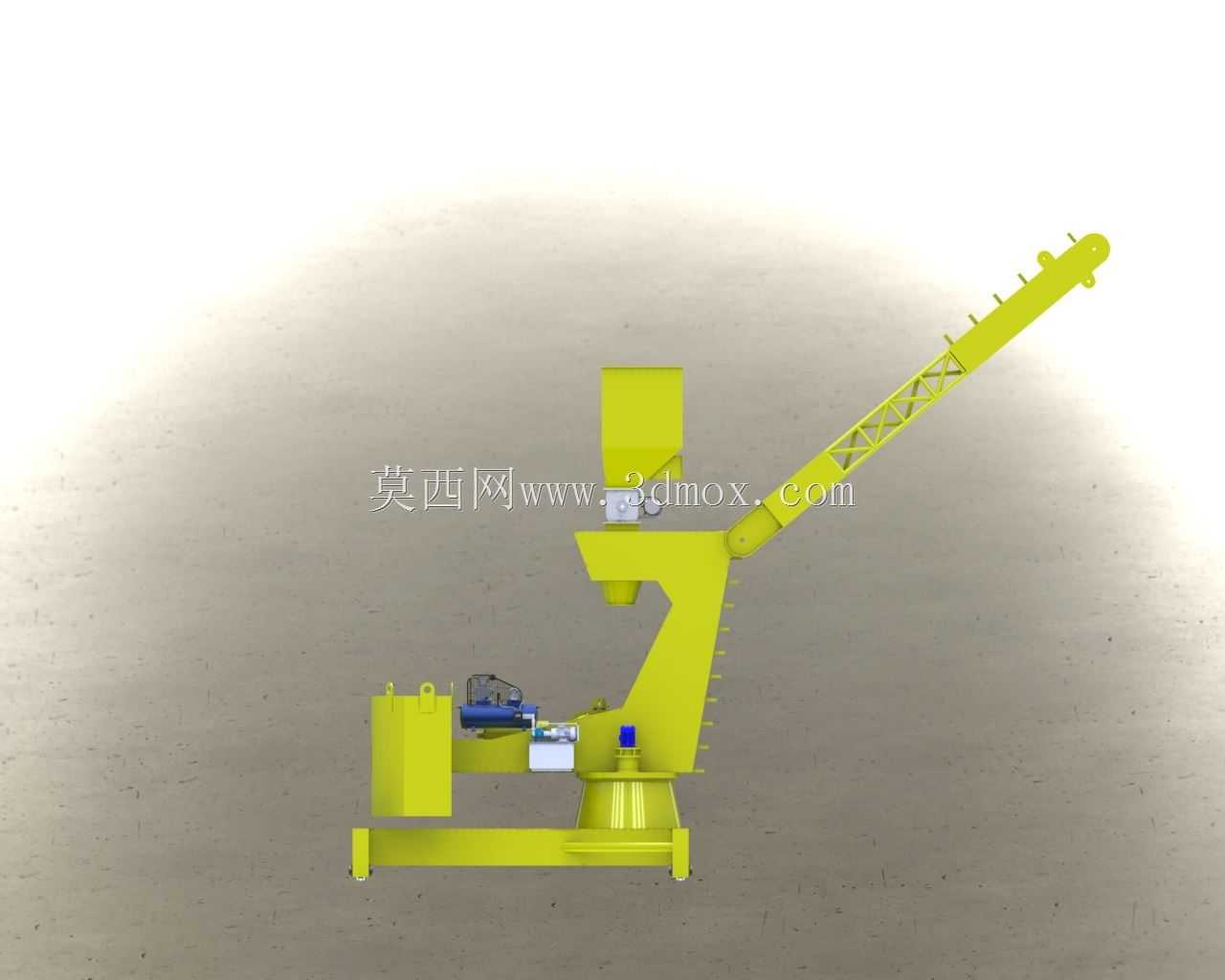

　　该款臂架式作业装置的三维结构，核心适配厂区内散料定点投送、工位间重型辅具转运的作业场景，在铸造车间砂料补加、焊装工位焊材批量配送、建材加工区骨料定点投放这类需要跨点位、变高度物料输送的场景中，能够替代传统人工配合叉车的转运模式，减少作业过程中的物料遗撒与对位偏差。从结构功能来看，底部采用带行走轮的箱型焊接底盘，底盘上集成了液压动力单元与回转支承结构，可实现上部臂架总成360度全范围回转，臂架采用桁架式镂空设计，在保证臂架整体抗弯刚度的前提下，大幅降低臂架自身重量，减少回转与变幅动作的动力负载，臂架末端预留了标准工装接口，可根据作业需求更换料斗、吊具、吹扫作业头等不同执行端，适配多类作业需求。设计过程中优先考虑了作业边界的适配性，

　　底盘行走轮的轨距设置匹配厂区常规1.2米通道的通行要求，底盘整体高度控制在0.8米以内，可顺利通过车间内常规管线桥架的下方空间，臂架全伸状态下的最大作业高度覆盖6米范围，最小变幅角度下的作业半径可收缩至1.5米，能够在狭窄设备间隙内完成对位作业。臂架的变幅机构采用铰接式液压油缸驱动，油缸铰接点的位置经过受力优化，在臂架处于最大伸距工况时，油缸受力处于最优区间，避免出现负载自锁失效的风险，底盘上的配重块采用内嵌式安装，不会额外占用底盘外部空间，同时保证臂架满载伸距工况下的整机抗倾覆稳定性满足工业作业安全要求。结构细节上，臂架的桁架腹杆采用等边角钢焊接成型，弦杆采用矩形钢管，所有焊接节点处都做了圆弧过渡处理，

　　减少应力集中带来的结构疲劳风险，回转支承的安装基面采用整体铣削加工，保证回转过程的同轴度，避免臂架回转时出现卡顿或晃动。底盘上的液压管路采用沿结构件内侧走线的布置方式，外部加装防护盖板，避免作业过程中飞溅的物料、焊渣对管路造成损伤，行走轮采用实心橡胶材质，适配厂区硬化水泥地面的行走需求，不会对地面造成压痕损伤，同时轮组自带刹车机构，在作业定位后可锁定整机位置，避免作业过程中出现滑移。在实际作业流程中，该装置可通过底盘行走完成工位间的转场，到达作业点位后锁定行走轮，通过回转机构调整臂架的水平朝向，通过变幅油缸调整臂架的俯仰角度，配合臂架内部可选装的伸缩机构，精准将末端执行件对位到作业点位，完成物料投送或辅具安装作业后，

　　可将臂架收折至最小轮廓状态，减少整机停放占用的空间。设计阶段还考虑了后期维护的便利性，液压动力单元的滤芯、阀组都布置在底盘侧面的可开启检修舱内，无需拆解主体结构即可完成日常保养与故障排查，臂架上的所有铰接销轴都预留了注油孔，可定期加注润滑脂，减少铰接部位的磨损，延长整机的使用寿命。该结构的三维建模过程中，所有运动副都按照实际装配关系做了约束设置，可直接用于运动仿真验证，模拟不同伸距、不同变幅角度下的作业范围与干涉情况，为后续的结构优化、现场安装布局提供直观的三维参考，也可作为同类臂架式作业设备设计的参考原型，帮助结构设计人员快速完成同类产品的方案迭代与参数调整。
