车用及改装设备通用散热装置结构设计

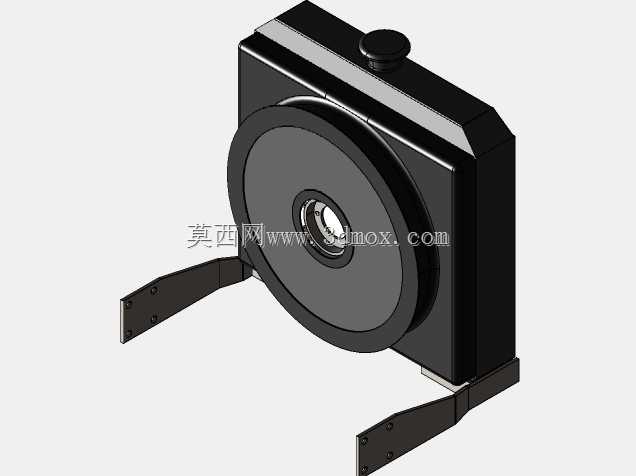

　　这款散热装置的结构设计，首先要匹配非道路移动机械与民用改装车辆的热管理需求，在做三维结构梳理的时候，最先要明确的是安装边界的约束条件——从底部的L型安装支架来看，支架上预留的四个安装孔位采用对称排布，孔间距适配多数小功率动力单元的车架安装面，支架与芯体主壳体之间采用刚性连接，没有额外的缓冲衬垫设计，说明这款产品面向的是振动幅度相对可控的应用场景，比如固定转速的小型动力组、低速非道路车辆，不需要额外做隔振结构来抵消大振幅带来的连接疲劳。

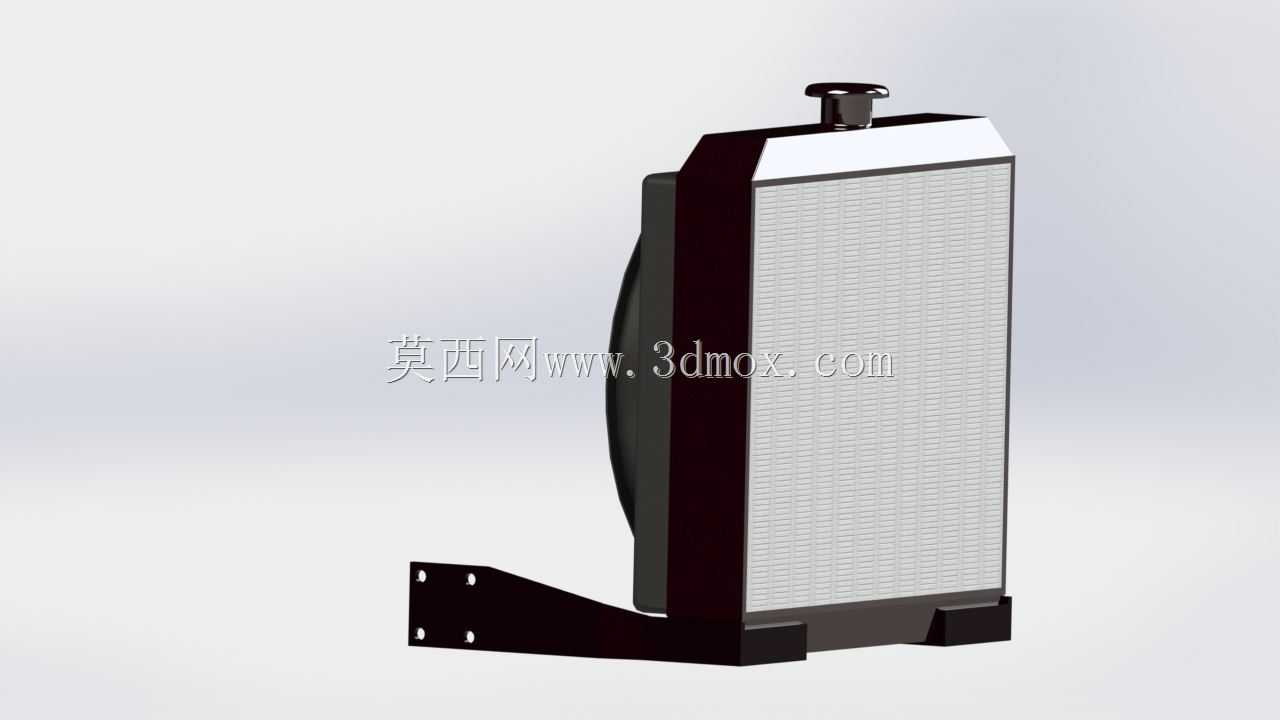

　　从芯体结构来看，散热主体采用管带式芯体的常规布局，芯体正面的散热鳍片密度控制在中低区间，这种设计不是为了追求极致的散热效率，而是兼顾了复杂使用环境下的防堵塞需求——不管是农田作业的拖拉机，还是户外穿越的沙滩车，作业环境中往往会有大量扬尘、草屑、泥沙，如果鳍片密度过高，很容易在短时间内造成散热风道堵塞，反而导致热交换效率骤降，这种偏稀疏的鳍片排布，能够在保证基础散热能力的前提下，降低日常使用中的维护频次，用户只需要用低压水枪定期冲洗芯体表面就能维持散热性能，不需要频繁拆解清理。

　　顶部的加水口采用了带密封压盖的结构，压盖内置的压力阀开启压力适配常压冷却回路，不需要匹配高压膨胀水箱，这一点对于DIY改装项目来说非常友好，用户不需要额外改动原车的冷却管路压力等级，直接串联进回路就能使用，降低了改装的技术门槛。芯体侧面的水室采用圆弧过渡结构，没有尖锐的直角棱边，一方面是减少注塑或者冲压成型过程中的应力集中，提升水室的抗疲劳寿命，另一方面也能避免安装过程中剐蹭周边的管路或者线束，减少装配过程中的次生问题。

　　在实际应用场景中，这款散热器除了适配拖拉机、沙滩车这类原厂配套场景，还能覆盖4X4越野改装、小型DIY动力装置的散热需求，比如自制的小型发电机组、卡丁车、农用改装作业机械，只要动力单元的热负荷在1.23MB对应模型的散热功率区间内，都可以通过调整安装支架的固定位置来完成适配。设计过程中特意将进出水接口的位置预留了足够的管路操作空间，接口周边没有突出的结构件，用户在连接橡胶水管的时候，不需要使用特殊的弯头接头，标准直头软管卡箍就能完成紧固，降低了配件采购成本。

　　从外形尺寸的控制来看，整个散热器的厚度控制在较薄的区间，不会占用过多的车头安装空间，对于改装车型来说，不需要大幅切割原车的前脸覆盖件，只需要预留出芯体正面的进风通道，就能保证足够的撞风面积，即使是在低速爬坡的工况下，自然进风的流量也能满足散热需求，如果是极端重载工况，用户也可以在芯体背面加装额外的电子扇，背面的安装平面平整度足够，不需要额外做转接支架就能固定电子扇组件。

　　结构设计上还考虑了长期使用的防腐需求，芯体与水室的连接面采用全包边压合结构，避免冷却液长期浸泡导致的接缝渗漏，底部的安装支架与壳体连接位置做了加强筋处理，即使在长期颠簸的工况下，也不会出现支架开焊、断裂的问题。整个产品没有多余的装饰性结构，所有的外形设计都是围绕功能实现展开，顶部的装饰盖板除了遮挡水室上部的结构之外，还能起到导风的作用，引导正面来的气流全部穿过散热芯体，减少气流从芯体上部旁通流失的比例，提升热交换的效率。

　　对于三维建模从业者来说，这个模型的结构拆分逻辑非常清晰，芯体、水室、安装支架、加水口盖都是独立的可拆分零件，在做衍生设计的时候，可以直接调整安装支架的孔位、芯体的长宽尺寸，快速适配不同功率等级的动力单元散热需求，不需要从零开始搭建基础结构，能够大幅缩短同类型产品的设计周期。在做结构校核的时候，可以直接基于这个模型的壁厚参数、连接结构，做振动仿真、流阻仿真，验证不同工况下的结构强度与散热性能，减少实物验证的迭代次数。
