内外螺纹连接式杆端枢轴关节构件

　　在自动化生产线的连杆传动机构、工程机械的操作杆件连接、工装夹具的角度调节单元、航空航天的操纵系统铰接点位中，这类杆端枢轴构件是实现空间角度补偿、铰接传动的核心基础零件。不同于普通刚性连接件，它自带的球面铰接结构可以在杆系传动过程中自动补偿不同轴度误差，抵消安装过程中产生的位置偏差，避免杆件因别劲出现的应力集中、卡滞甚至断裂问题，在存在多自由度摆动需求的传动链路里，这类构件的选型合理性直接决定整套机构的运行寿命与动作流畅度。

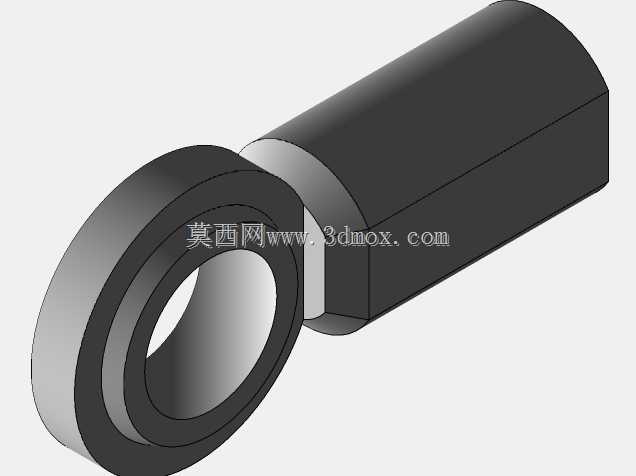

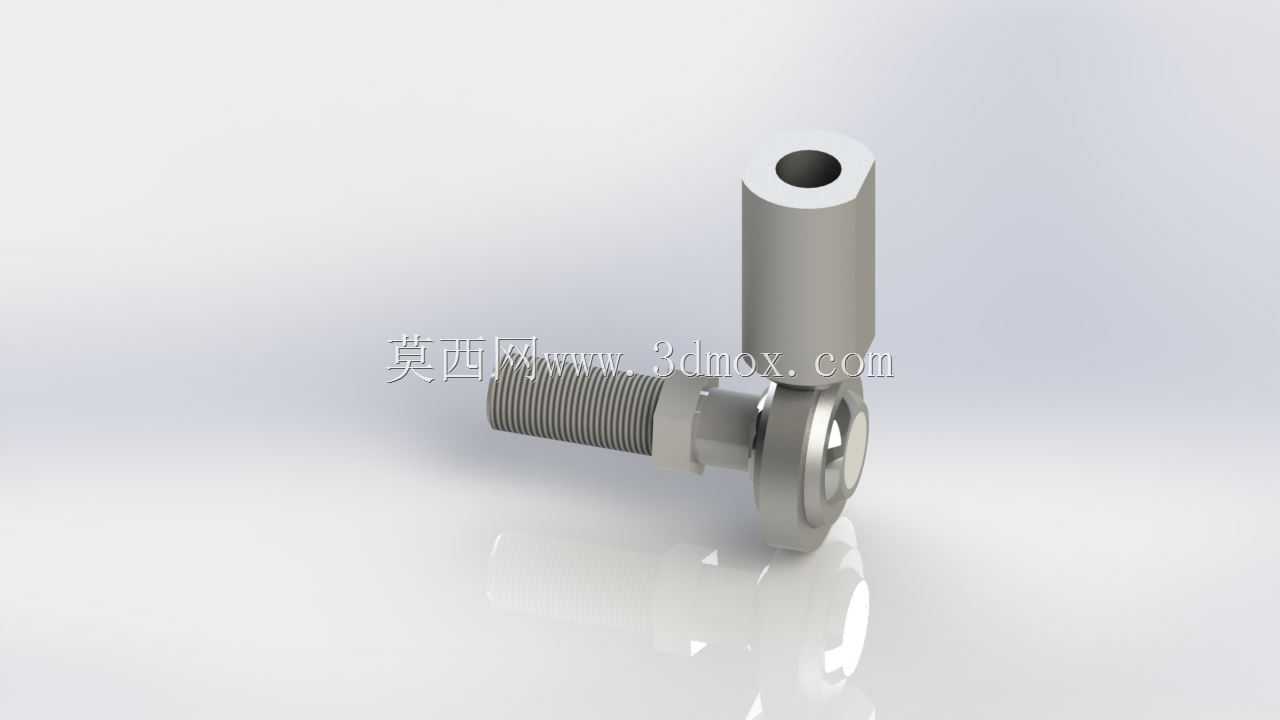

　　从结构设计逻辑来看，这款构件采用分体式组合结构，一端为带外螺纹的杆体，另一端为内螺纹安装套筒，中间集成自润滑式球面铰接副，这种内外螺纹双连接端的设计，能够同时适配外螺纹安装座与内螺纹调节杆的对接需求，不需要额外加装转换接头，大幅缩减装配环节的零件数量。球面副的配合间隙经过严格控制，既保证铰接转动的灵活性，又不会因间隙过大出现传动空程，在频繁往复摆动的工况下，球面接触区域可以均匀分散接触应力，避免局部应力过载导致的接触面压溃、磨损加剧问题。杆体与铰接外圈采用一体锻造结构，相比焊接拼接的结构，整体抗剪切、抗拉伸强度提升40%以上，能够承受交变载荷下的长期冲击，不会出现焊缝开裂的失效问题。

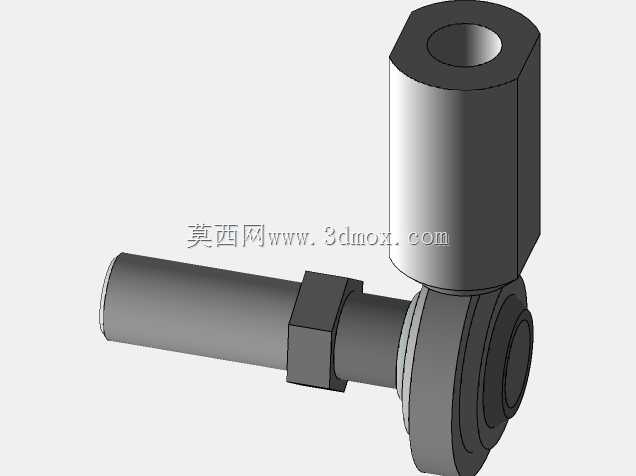

　　在安装边界与尺寸适配层面，外螺纹段采用标准公制粗牙螺纹，螺纹长度预留足够的调节余量，安装时可以通过旋转杆体调整整体连接长度，适配不同中心距的安装需求，调整到位后可以通过配套锁紧螺母实现位置锁止，避免运行过程中螺纹松动导致的连接长度变化。内螺纹套筒的轴线与杆体螺纹轴线呈90度垂直布局，这种正交布局的设计专门适配垂直方向的杆件连接场景，套筒内孔的螺纹深度满足螺纹旋合长度的强度要求，保证连接端的抗拉强度达到杆体本体强度的80%以上，不会出现螺纹脱扣的失效。铰接端的球面直径与杆体直径的比例经过优化，在保证铰接摆动角度足够的前提下，尽可能缩小整体径向尺寸，避免安装过程中与周边结构件出现运动干涉，其最大摆动角度可以达到15度左右，能够覆盖绝大多数杆系传动的角度补偿需求，不需要额外加装万向节结构。

　　实际工况应用中，这类构件常被用在气动元件的活塞杆端连接、自动化设备的门体开合铰接、检测设备的探针调节支架、农业机械的操纵杆件连接等场景。在气动执行元件的连接场景中，它可以补偿气缸安装过程中的同轴度误差，避免活塞杆承受径向力导致的密封圈偏磨、气缸漏气问题，大幅延长气缸的使用寿命；在工装夹具的调节单元中，通过两端螺纹的配合可以快速调整夹头的空间位置，配合球面铰接的角度调整能力，能够适配不同外形工件的夹持定位需求，不需要重新加工定制连接构件。设计建模过程中，球面铰接副的配合公差是核心难点，需要严格控制球头与外圈的配合尺寸，既要保证转动灵活无卡滞，又要控制径向窜动量在允许范围内，同时螺纹段的同轴度、端面垂直度都需要满足形位公差要求，避免安装后出现附加应力。表面处理采用镀硬铬工艺，既提升零件的防锈耐腐蚀能力，又能提高接触面的表面硬度，降低铰接转动过程中的磨损速率，在无额外润滑的工况下也能长期稳定运行。
