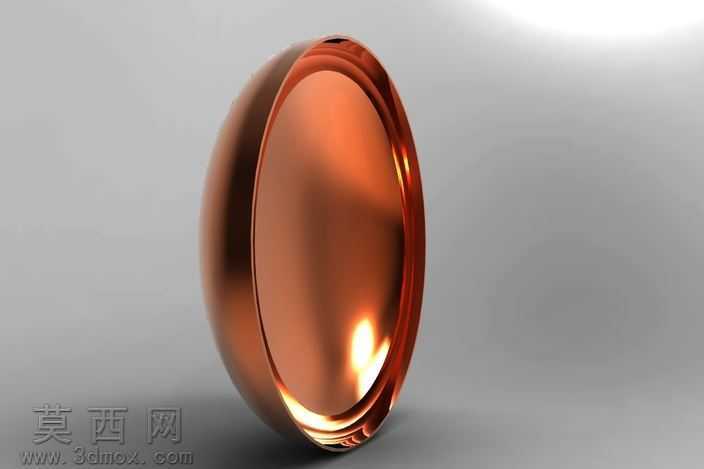

压力容器用标准半椭圆封头三维设计模型

本半椭圆封头三维模型采用参数化建模思路完成整体构建，建模过程中严格遵循压力容器封头的常规设计规范，首先以回转体建模逻辑为核心，先绘制半椭圆截面的基准草图，草图绘制阶段精准控制椭圆的长短轴比例，匹配行业内通用的半椭圆封头曲率参数，保证成型后封头的应力分布符合承压使用要求。完成基准草图后通过回转特征生成封头的主体曲面，随后在封头的开口边缘构建翻边直段结构，该直段用于后续与筒体的焊接装配，建模时精准控制直段的高度与壁厚参数，保证与配套筒体的对接尺寸完全匹配。模型边缘处做了规范的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时还原了实际加工中封头边缘的坡口预留结构，贴合真实生产的工艺要求。材质渲染阶段采用了常用压力容器钢材的金属材质，调整材质的反射度、粗糙度参数，还原碳钢封头经冲压成型后的哑光金属质感，曲面部分添加了柔和的环境反射效果，清晰呈现封头曲面的流畅曲率变化，边缘直段部分的棱线做了细微的倒角渲染处理，还原真实机加工后的边缘质感。模型结构上完整还原了半椭圆封头的薄壁回转体特征，整体壁厚均匀一致，曲面过渡顺滑无褶皱、无破面，可直接用于后续的装配模拟、有限元应力分析、工程图纸导出等工作。设计过程中充分考虑了封头的实际使用场景，曲面曲率经过反复校验，保证承压时应力能够均匀分散到整个曲面，避免局部应力过大导致的变形或破损，直段部分的尺寸公差预留也符合焊接装配的工艺要求，能够直接对接不同直径的筒体模型，适配各类储罐、反应釜、压力管道等承压设备的装配需求。模型整体几何精度较高，所有特征均为可编辑的参数化特征，方便后续根据实际使用需求调整直径、壁厚、直段高度等参数，快速生成不同规格的半椭圆封头模型，大幅提升同类零部件的设计效率。
