一英寸方形推入式快接塞帽结构设计

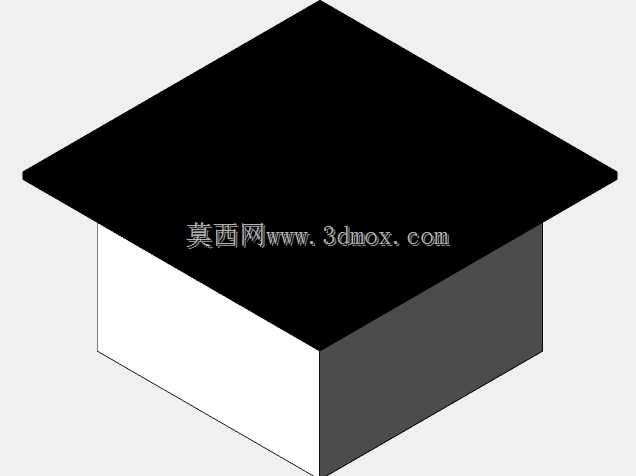

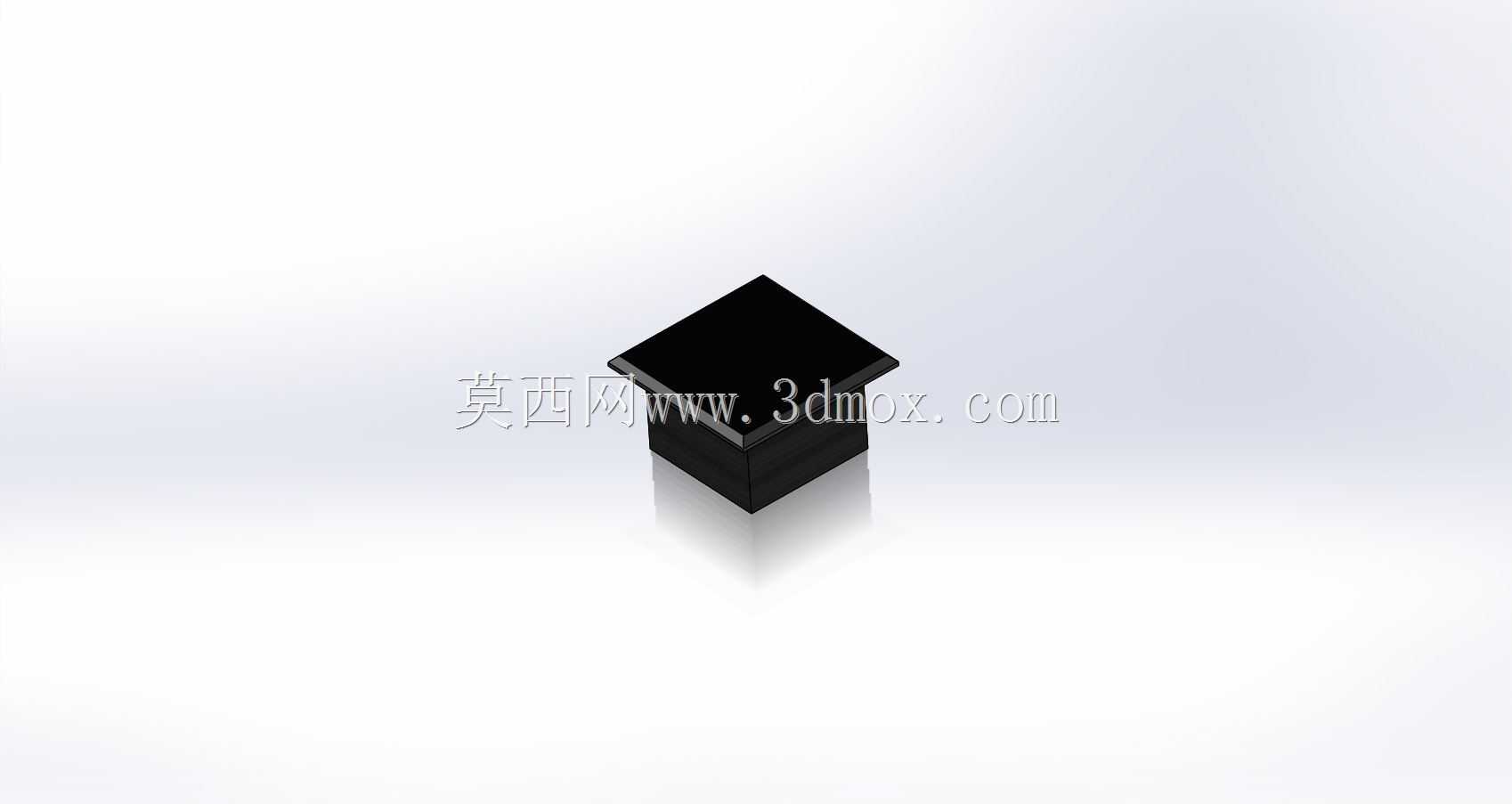

　　在流体管路布设、电气接口防护、小型设备模块化组装的现场场景里，这类方形推入式塞帽的使用频次远高于常规圆形堵件，尤其是在排布规整的集成阀岛、多联气动接头组、方形截面型材端口的防护作业中，方形结构自带的防转特性，能避免封堵后受管线振动、外力触碰出现的跟转松脱问题，这也是很多设备厂在做批量接口防护时优先选方形塞件的核心原因。这款塞帽的整体外形为规整的正方块状，适配的是1英寸见方的推入式接口，安装时不需要额外的紧固件、密封胶辅助，只需要对准端口垂直推入，依靠塞帽侧壁的弹性卡合结构就能完成固定，单人徒手即可完成安装与拆卸，在产线批量组装、现场售后维护的场景下，能大幅降低接口封堵的作业耗时。从结构设计逻辑来看，

　　塞帽的顶部做了微向外延伸的薄边凸缘，推入到位后凸缘会完全贴合接口的端面，一方面能形成轴向的安装限位，避免推入过深导致后续拆卸困难，另一方面凸缘和接口端面的紧密贴合，能阻挡外界的粉尘、水渍、加工碎屑进入接口内部，在车间加工、户外设备存放、运输周转的过程中，能对接口内部的密封面、导电触点、流道内壁形成可靠防护，避免异物进入导致后续接插时出现密封失效、接触不良、流道堵塞的问题。塞帽的主体插入段做了微小的拔模斜度，既可以保证推入过程的顺畅，不会因为尺寸过盈出现卡滞、插不到位的情况，也能在插入后依靠侧壁的弹性变形形成均匀的径向抱紧力，在设备正常运行的振动工况下不会出现自行脱落的情况。在实际的设备选型适配中，这类塞帽的安装边界需要重点关注：

　　除了要匹配接口的1英寸方形内孔尺寸，还要预留出顶部凸缘的避让空间，凸缘单边超出插入段的尺寸很小，在密集排布的多联接口组上，相邻接口的中心距只要满足方形接口的常规排布间距，就不会出现相邻塞帽干涉的问题，不需要额外拉大接口间距，能有效压缩集成模块的整体安装体积。和传统的螺纹堵头、橡胶塞相比，这款方形推入塞帽的拆装效率更高，不需要借助扳手等工具，反复拆装多次后卡合结构的抱紧力也不会出现明显衰减，适合在需要频繁插拔调试的测试工位、模块化快换设备上使用。在气动回路的测试环节，这类塞帽可以临时封堵未接气管的接头口，保证回路气密性测试的准确性；在电气控制箱的备用方形接口上，安装塞帽可以避免蚊虫、灰尘进入箱体内，降低电路短路的风险；

　　在铝型材搭建的设备机架端部，安装同尺寸的方形塞帽，既可以避免型材端口的锐边划伤作业人员，也能防止型材内部进入杂物，保持机架内部的整洁。设计这类塞帽的三维结构时，需要重点保证插入段的尺寸公差，过松会导致封堵后容易脱落，过紧则会造成安装困难甚至插裂接口基座，同时顶部凸缘的厚度要控制在合理范围，既要保证足够的强度避免拆卸时掰断凸缘，也不能过厚占用过多的安装空间。塞帽的边角都做了小圆弧过渡，没有尖锐的棱角，安装时不会划伤操作人员的手部，也不会在和其他管线接触时刮破管线的外保护层。在长期使用的场景下，塞帽的材质需要具备一定的耐油、耐老化特性，在设备周边存在切削液、润滑油飞溅的车间环境里，不会因为接触介质出现变形、开裂、卡合力下降的问题，能长期保持可靠的封堵防护效果。很多设计人员在做接口防护选型时，往往会忽略塞帽的防转需求，在一些带有定位槽、极性标识的方形接口上，圆形塞帽安装后无法和接口的定位结构匹配，容易出现封堵错位，甚至遮挡定位标识导致后续接插出错，而方形塞帽的外形和接口完全匹配，安装时只有唯一的对位方向，能完全避免这类安装失误的问题，降低产线组装的出错率。在设备的运输周转环节，裸露的方形接口很容易在搬运过程中被磕碰变形，导致后续无法正常接插配套的接头，安装这款塞帽后，塞帽的主体结构可以承受一定的径向冲击力，对接口的边缘形成防护，避免磕碰损伤带来的零件报废损失。
