格尔贝奇中心平台式预制托盘结构设计

　　在精密零部件周转、小型工件工序间转运的场景里，常规平面托盘往往存在工件易滑移、堆叠定位不准、取放效率低的问题，这款2毫米格尔贝奇中心平台结构的预制托盘，正是针对这类细分仓储转运需求做的定向结构优化。从实际使用场景来看，这类托盘主要适配电子小零件、精密机加工小件、实验室耗材的规整存放与线边转运，替代传统的平面塑料托盘或者纸质周转衬垫，解决小件混放、磕碰划伤、转运过程窜动的痛点。

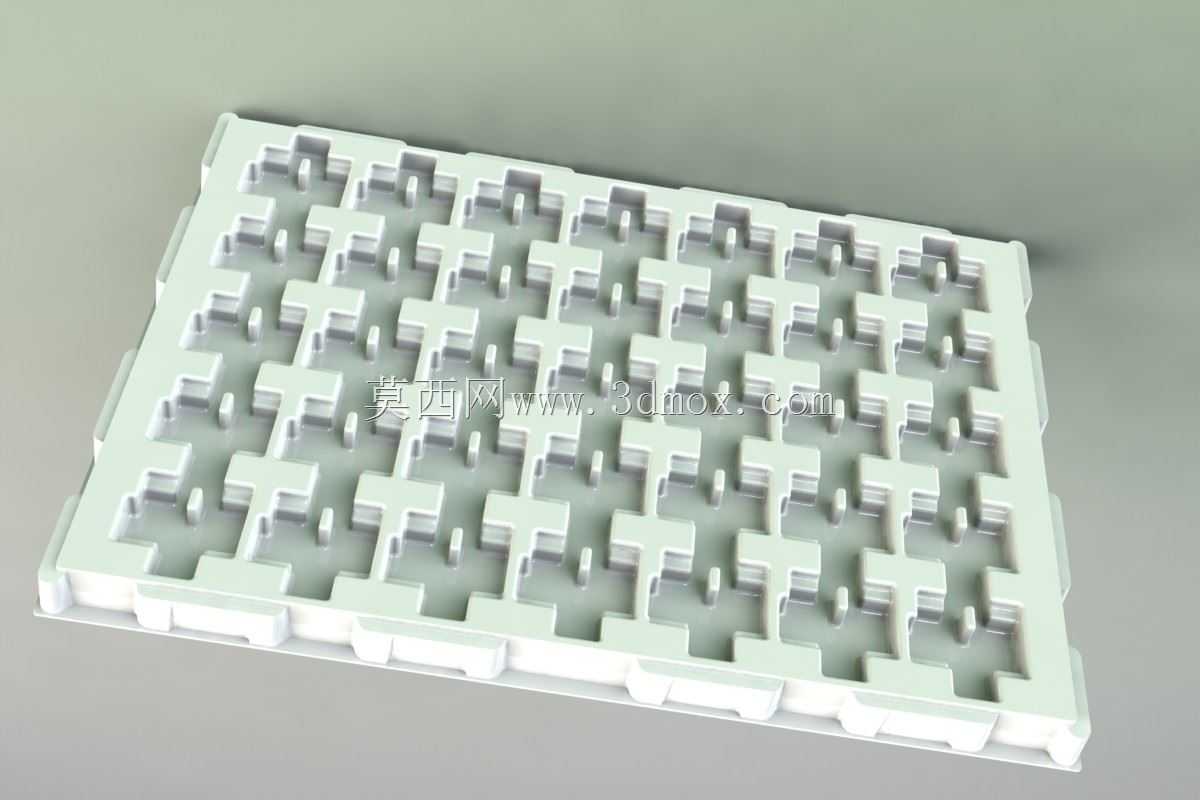

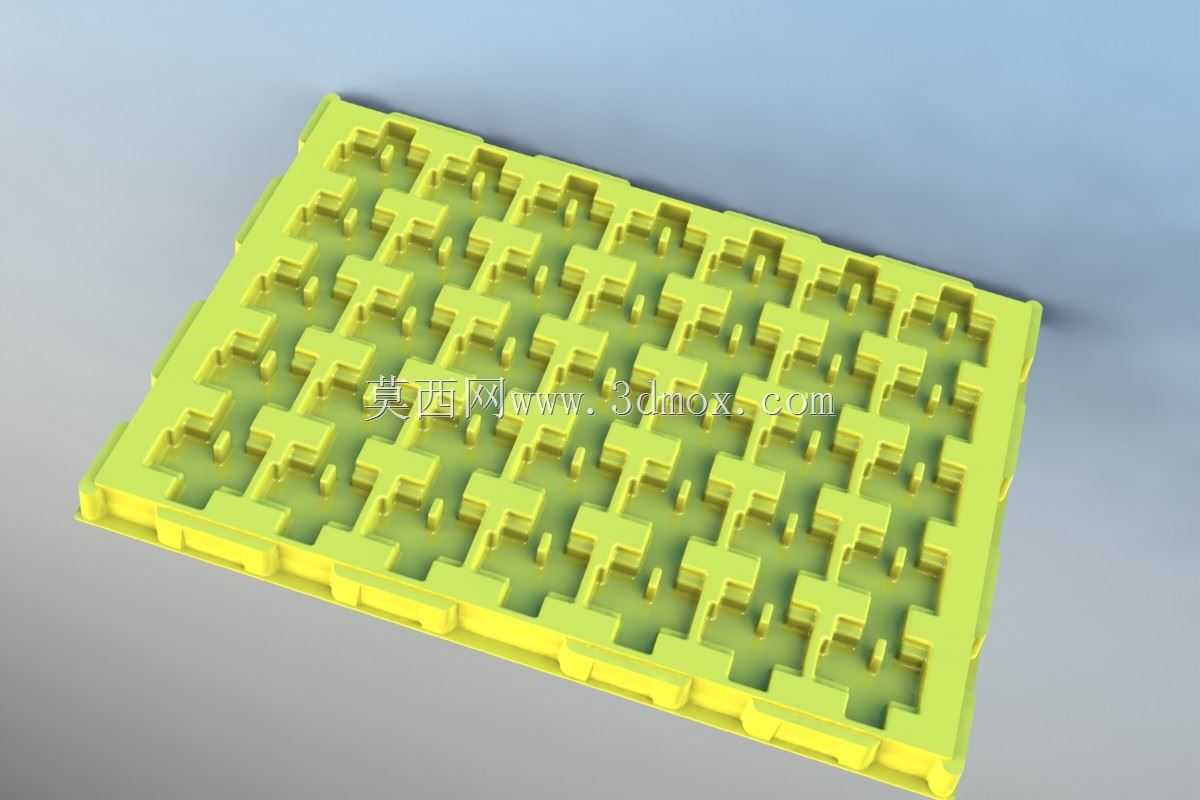

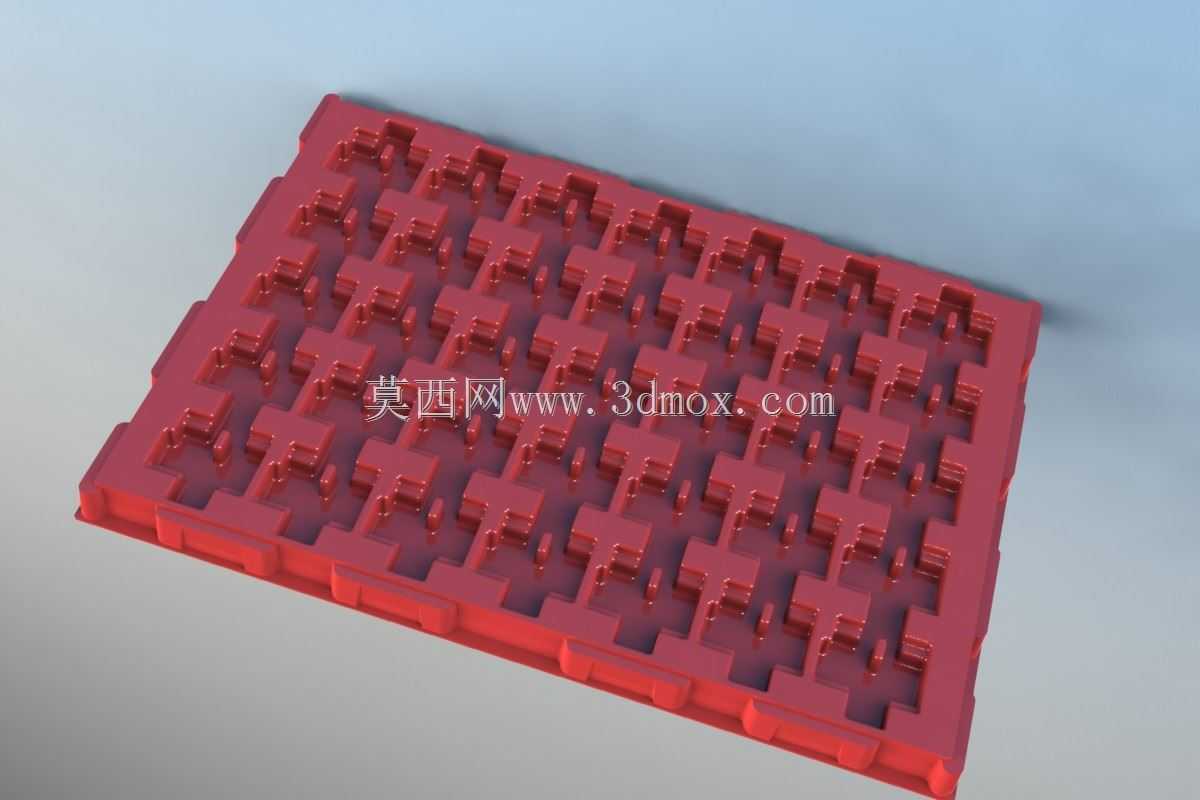

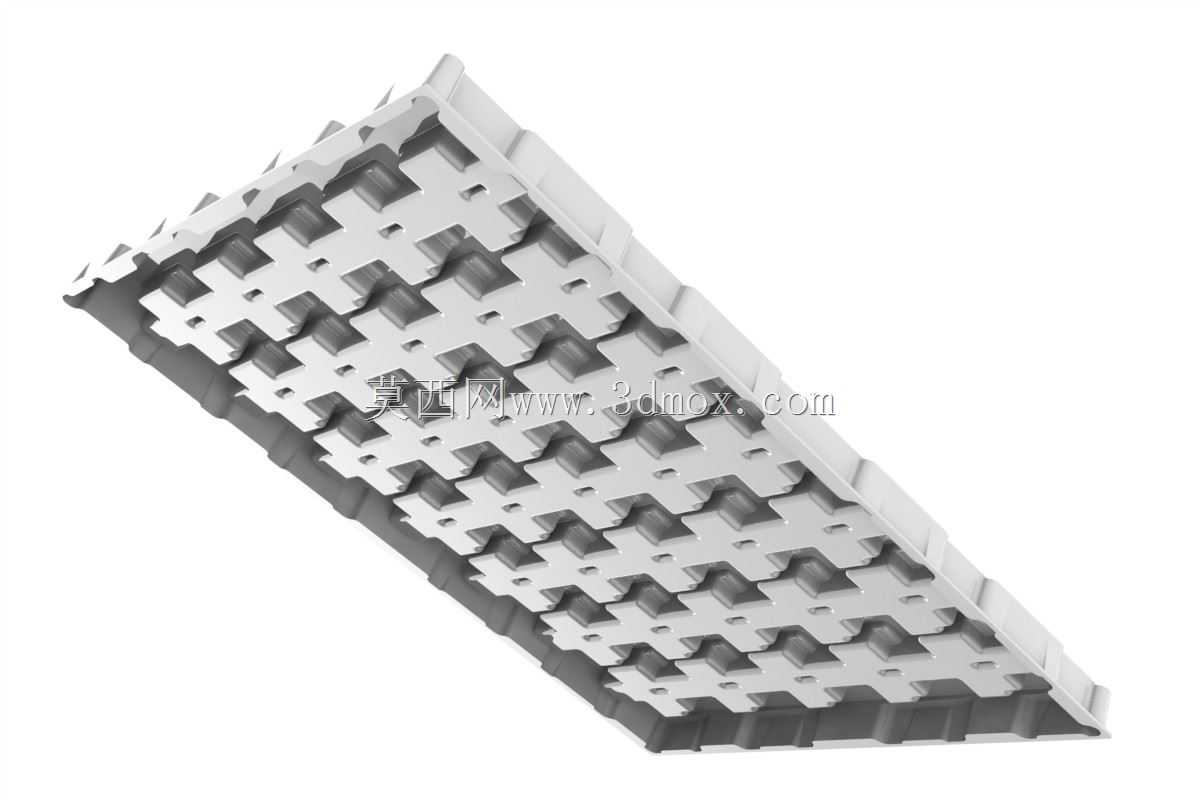

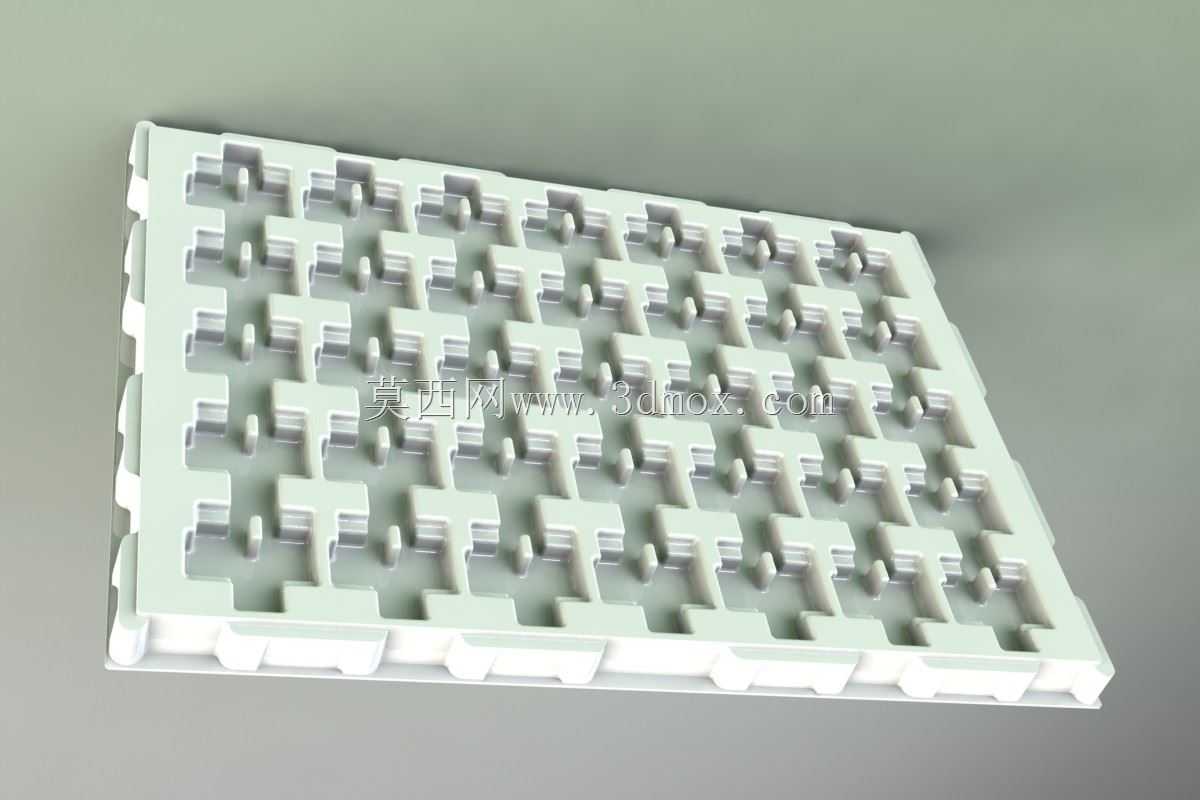

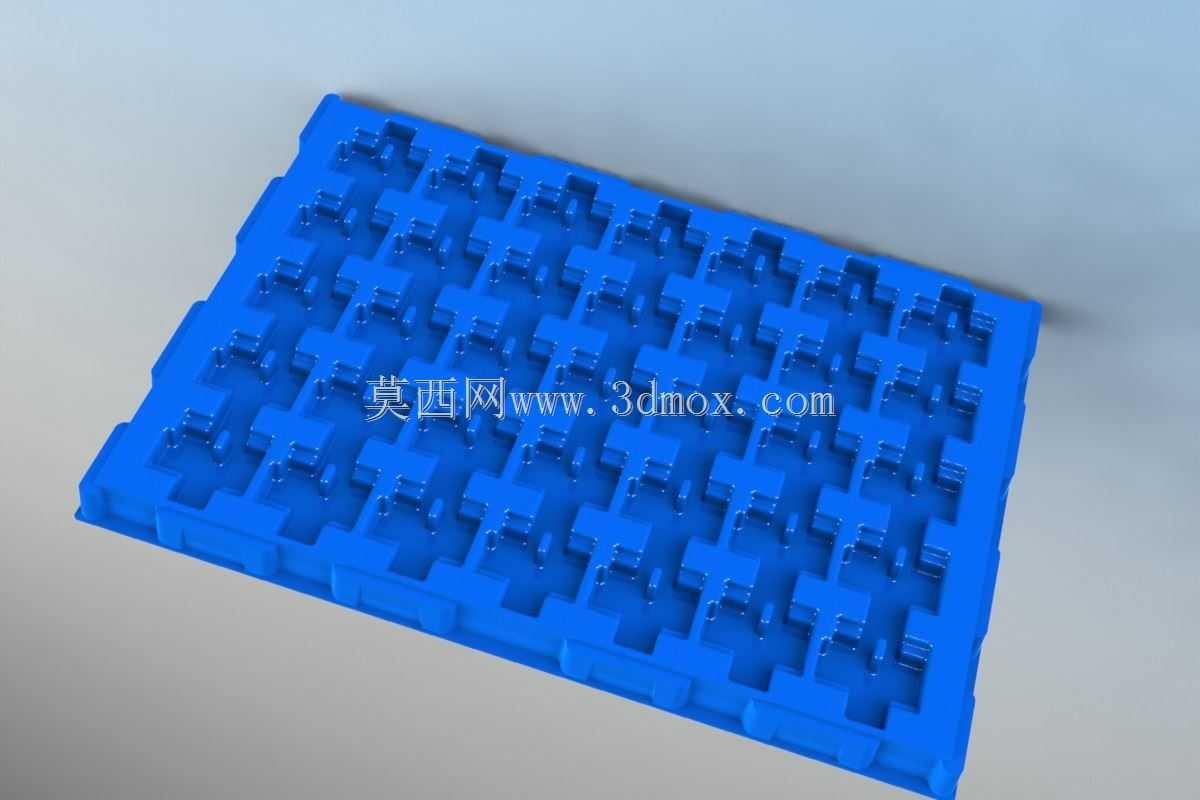

　　整体结构采用一体化的矩阵式凸台布局，所有凸台遵循格尔贝奇中心平台的排布逻辑，相邻凸台之间形成均匀的卡位槽，每个卡位槽可以对应放置特定规格的小型工件，凸台的顶面做了2毫米的平台设计，既保证了工件放置时的接触支撑面积，避免尖锐棱边刮伤工件表面，也让托盘堆叠时上层托盘的底部凹槽可以精准卡入下层凸台，实现多层堆叠时的自定位，不需要额外增加定位销或者绑带就能保证堆叠稳定性，适配线边暂存区的高位堆垛需求，也能配合自动化料箱的取放逻辑，减少堆垛错位导致的料箱倾翻风险。

　　外形尺寸控制在354x254x19.5毫米，这个尺寸边界刚好适配标准EU箱的内部安装尺寸，可以直接嵌入常规的400x300规格周转箱内作为内衬使用，不需要额外裁切或者定制周转箱，19.5毫米的整体高度既保证了凸台有足够的结构强度，不会因为工件重压出现凸台断裂变形，也控制了单托盘的占用空间，在相同的周转箱堆叠高度下，可以放置更多层的内衬托盘，提升单位体积的工件存储量。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有凸台的拔模角度做了统一的1.5度斜度，避免注塑脱模时出现粘模、凸台拉伤的问题，托盘的边缘做了加厚的围边设计，围边厚度比主体盘面厚1.2毫米，提升托盘整体的抗弯折性能，在人工搬运或者机械手抓取托盘边缘的时候，不会因为局部受力出现盘面弯折变形。盘面底部对应每个凸台的位置做了网格状的加强筋，加强筋高度控制在3毫米，既不会影响托盘堆叠时的贴合度，也能大幅提升盘面的承重能力，单盘均匀承重可以达到5公斤，满足绝大多数小型精密工件的承载需求。

　　从功能特性来看，矩阵式的凸台卡位不需要额外铺设防滑垫或者定制泡棉内衬，工件直接放入卡位槽内就能实现径向定位，转运过程中即使出现一定幅度的晃动，工件也不会在盘面内滑移碰撞，对于表面质量要求高的精密机加工件、光学小件、电子接插件这类产品，能大幅降低周转过程中的不良率。同时这种一体化的结构没有额外的拼接部件，不会出现拼接缝隙积灰、藏污纳垢的问题，适配无尘车间、洁净实验室的使用要求，可以直接用酒精或者中性清洁剂擦拭清洁，反复使用的寿命比纸质衬垫、泡棉内衬高数十倍。

　　在安装适配层面，除了可以直接嵌入标准周转箱使用，托盘的四个角做了半径5毫米的圆角处理，避免直角磕碰导致的边缘崩缺，也能适配自动化生产线上的传送带输送，圆角不会勾挂传送带的侧边或者导向条，输送过程中卡滞的概率比直角托盘低很多。盘面的凸台排布做了等距优化，相邻凸台的中心距保持一致，不管是人工取放工件还是配合机械手的吸盘取料，都能统一取料坐标，不需要针对每个卡位做单独的点位示教，能缩短自动化线的调试周期。另外，托盘的整体壁厚做了均匀化处理，所有位置的壁厚差控制在0.8毫米以内，注塑成型时不会因为壁厚不均出现缩痕、翘曲变形，保证托盘盘面的平面度控制在0.5毫米以内，堆叠时不会出现局部悬空、受力不均的问题。

　　实际应用中，这类结构的托盘还可以根据存放工件的具体尺寸，调整凸台的间距和凸台顶面的平台大小，在不改变整体外形安装尺寸的前提下，适配不同规格的工件存放需求，不需要重新开模制作整个托盘主体，只需要调整凸台的局部尺寸就能快速适配新的工件品类，大幅降低多品类小批量工件周转的载具成本。相比传统的定制化吸塑内衬，这种注塑成型的格尔贝奇结构托盘耐磨性能更好，反复周转使用的磨损量更小，长期使用的综合成本更低，也更符合制造业线边物流标准化、通用化的载具发展方向。
