工业斜口钢制周转储料箱结构设计

　　在生产制造车间的物料周转、仓储分拣环节，这类斜口结构的钢制储料箱是一线工位旁极为常用的物料承载器具，不同于普通平口周转箱的取料逻辑，斜向开口的设计完全适配工位旁操作人员的取料动作幅度，无需大幅探身即可触及箱内底部的物料，能有效降低重复取料动作带来的疲劳感，在装配线边、零件分拣区、维修工位旁都有极高的适配性。从结构设计逻辑来看，箱体整体采用折弯钢板拼接成型，侧壁设置的竖向加强筋结构并非装饰性设计，而是在满载堆叠工况下提供足够的侧向抗形变能力，避免箱内装载重型金属零件时出现侧壁外鼓、拼接焊缝开裂的问题。箱体底部的收窄斜角结构，一方面是为了适配空箱堆叠时的嵌套需求，空箱状态下可以将多个箱体互相套叠存放，大幅减少仓储空置状态下的空间占用，

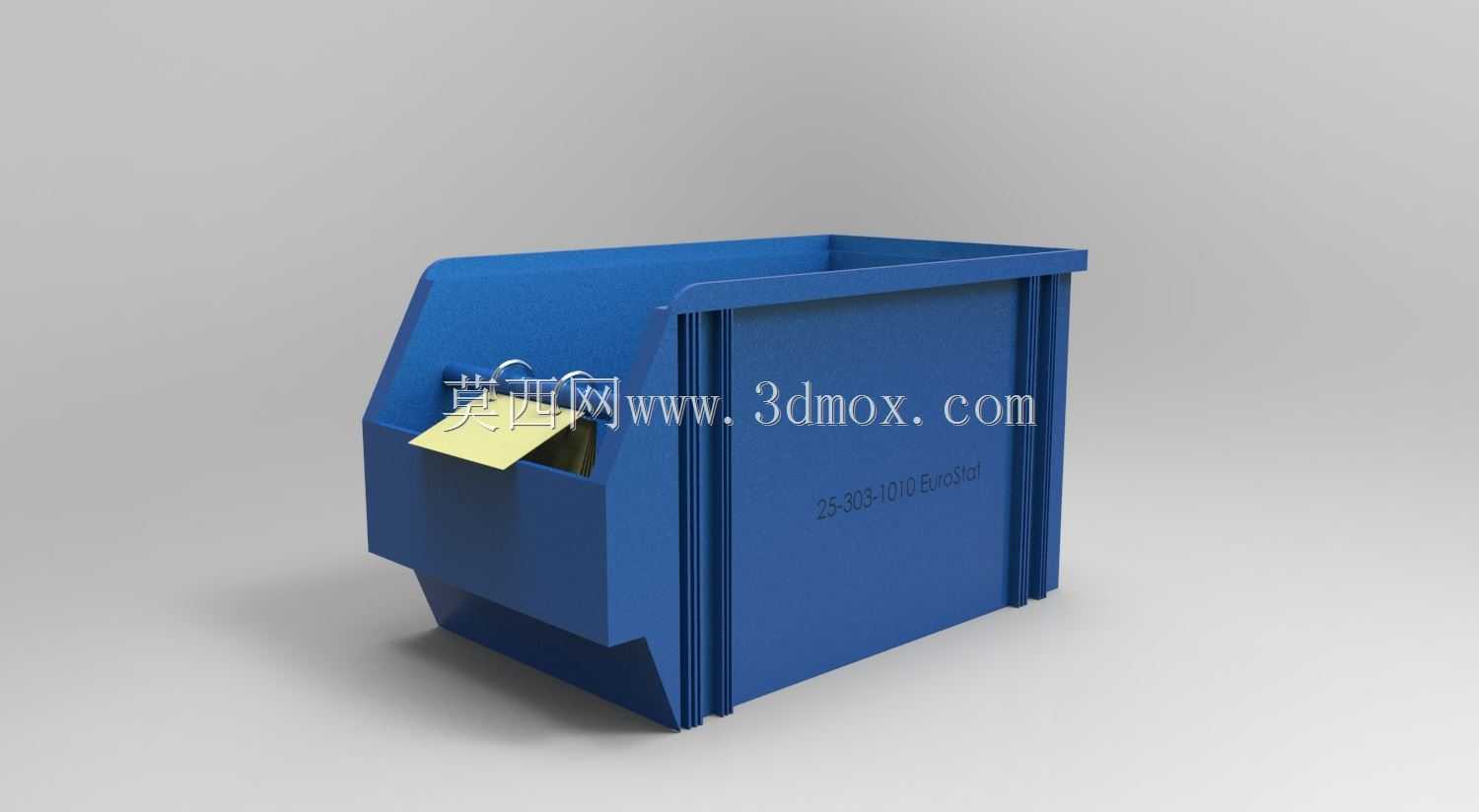

　　另一方面斜收的底部结构也能让箱体在配合叉车、液压托盘车转运时，叉齿可以更顺畅地插入箱体底部的预留间隙，不会出现叉齿顶蹭箱体侧壁导致漆面脱落或者结构变形的问题。斜口位置的挡边做了向内的卷边处理，这个细节设计主要是两个作用，一是消除钢板裁切后的锋利毛边，避免操作人员取放物料时被割伤，二是卷边形成的加强结构可以让斜口边缘的抗撞击能力提升，日常转运中即使斜口位置磕碰到位货架、工位台边缘，也不会出现边缘弯折变形的问题。箱体正面预留的标签插槽结构，是为了适配生产现场的目视化管理需求，可以直接插入物料标识卡，标注箱内装载的零件型号、数量、批次信息，无需额外在箱体表面粘贴胶带或者喷涂标识，更换装载物料时只需要更换标签卡即可，

　　不会在箱体表面残留胶痕或者漆层损伤。从安装边界和适配尺寸来看，这类储料箱的外部宽度需要适配标准托盘的尺寸模数，单排可以在1200mm标准托盘上放置2个，双排放置4个，配合缠绕膜打包后可以直接实现整托转运，不需要额外定制适配的托盘治具。箱体的高度设计也需要匹配人工取料的舒适高度，放置在地面时斜口上沿的高度刚好在操作人员腰部附近，放置在标准工位货架的第二层时，斜口位置与操作人员的手肘高度齐平，取料时不需要抬臂或者弯腰，完全符合人机工程学的设计要求。在实际工况使用中，这类料箱可以装载的物料类型覆盖范围很广，从标准紧固件、小型机加工零件、装配用的工装辅具，到生产线上产生的边角废料、待返修的不合格零件，都可以用这类箱体承载，

　　钢制的本体结构可以耐受车间内的油污、切削液腐蚀，即使偶尔有焊渣、高温切屑掉落到箱体内，也不会像塑料周转箱那样出现烫穿、变形的问题。箱体侧壁的竖向加强筋同时也可以作为堆叠时的定位结构，满载状态下堆叠时，上层箱体的底部收窄结构刚好卡入下层箱体的上口边缘，配合加强筋的导向定位，堆叠三层到四层时也不会出现滑移、倾翻的风险，比普通无定位结构的周转箱堆叠稳定性高很多。斜口的倾斜角度经过实际工况验证，设置在30度左右最为合理，角度过大的话箱内容易出现物料从斜口滑落的问题，角度过小的话又会失去斜口取料的便利性，操作人员依然需要探身到箱体内才能取到深处的物料。箱体的焊接位置全部设置在侧壁外侧，内部没有突出的焊缝或者焊点，一方面避免内部突出的结构刮伤零件表面，尤其是针对表面质量要求高的机加工零件、电镀零件，不会因为取放过程中蹭到焊点导致表面划伤，另一方面光滑的内部表面也方便日常清理，箱内残留的切屑、油污可以直接从斜口倒出，不会在内部的缝隙、死角位置积存。在转运适配性上，除了可以用叉车整托转运之外，箱体两侧的加强筋结构也可以作为人工抬运的受力点，短距离移动装满物料的箱体时，两名操作人员可以直接扶住两侧的加强筋位置抬运，不需要额外加装拉手结构，减少了额外的零件装配工序，也避免了突出的拉手在转运过程中勾挂其他物体的风险。
