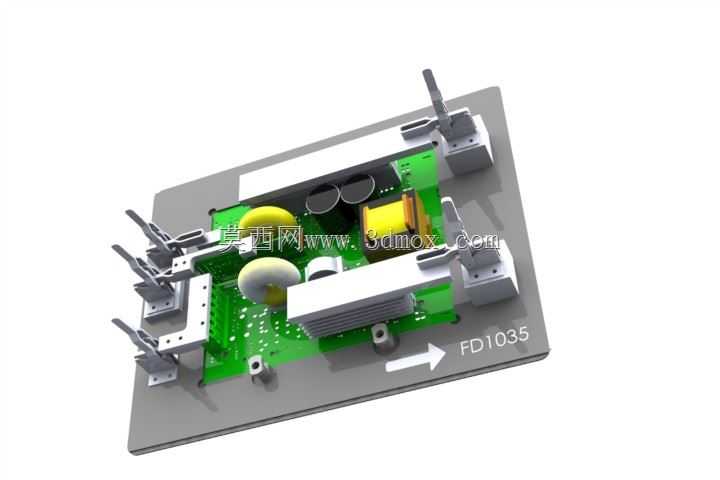

在电子制造产线的板卡功能检测环节,这类载具承担着定位待检电子卡、对接测试探针、规整板卡外接测试组件的核心作用,是板卡出厂前功能校验环节不可或缺的工装部件。从结构布局来看,载具采用铝合金底板作为承载基座,底板表面做硬质阳极氧化处理,既保证长期使用的耐磨性能,也能避免金属碎屑造成板卡短路,底板上预留的定位销孔与电子卡板边的工艺定位孔精准匹配,定位销采用台阶式设计,插入段公差控制在h7级别,既保证板卡放置时的顺畅导入,也能将板卡平面定位误差控制在0.05mm以内,确保板上测试点与下方探针阵列的对位精度。

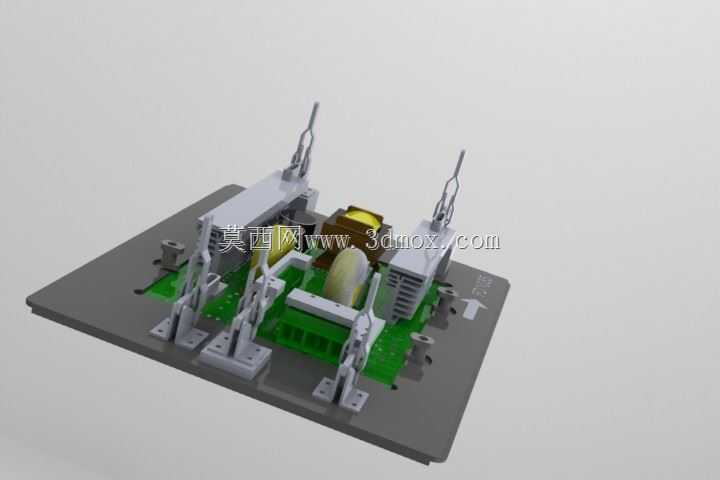

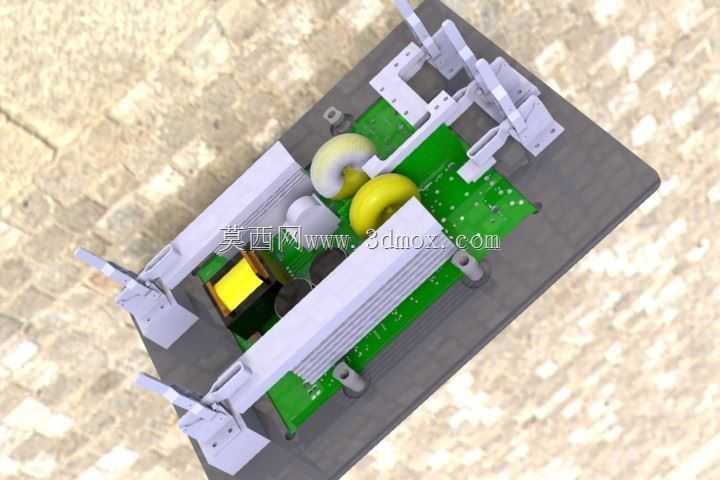

载具上的多组快夹结构分布在板卡的四个边角位置,夹头采用绝缘赛钢材质,下压行程经过精准计算,夹紧力控制在15N-20N区间,既可以避免测试过程中板卡移位,也不会因为压力过大造成板卡变形、元器件引脚脱焊。板卡上方的绝缘压块对应板上的大尺寸元器件做了避让槽设计,比如针对板上的电解电容、磁性元件、功率电感等凸起部件,压块上的避让槽深度比元器件实际高度多出1mm余量,防止压合过程中碰伤元器件外壳。载具上集成的散热组件对应板卡上的功率器件位置布置,铝制散热块与功率器件表面的间隙预留0.2mm的导热硅脂填充空间,在长时间通电测试过程中,可以快速导出功率器件产生的热量,避免测试过程中器件过热触发保护,影响测试结果的准确性。

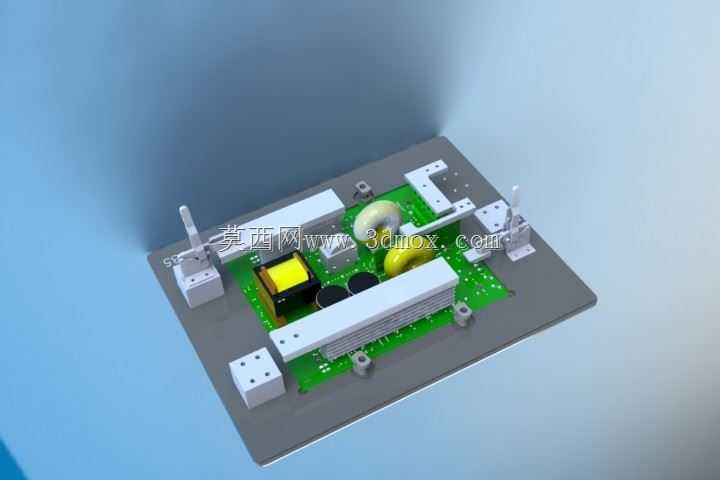

从安装边界来看,整个载具的外形尺寸适配常规台式功能测试台的安装工位,底板厚度为12mm,整体组装完成后的高度不超过85mm,可以直接嵌入测试台的标准安装槽位,不需要额外做结构改造。载具侧边预留的走线槽宽度为8mm,可以规整布置测试连接线、探针引出线,避免线材杂乱干扰测试信号,走线槽边缘做了R2的圆角处理,防止长期使用过程中割破线材绝缘层。载具上的导向箭头标识清晰标注了电子卡的放置方向,和板卡上的FD1035标识方向对应,操作人员上料时可以快速识别放置方向,减少上料错误导致的探针撞件风险。
在设计思路上,这款载具充分考虑了产线快速换型的需求,所有的定位块、压块、夹具体都采用螺丝固定在底板上,当需要适配同系列不同版本的电子卡时,只需要更换对应的定位块和压块组件,不需要重新制作整个载具基座,大幅降低产线的工装投入成本。载具上的探针安装板采用可拆卸设计,探针孔位对应板卡上的测试点坐标逐一加工,探针采用可更换的华荣测试探针,探针的弹力根据测试点的类型做了区分,电源测试点采用弹力稍大的2N探针,保证接触电阻稳定,信号测试点采用1N弹力的细探针,避免扎伤板上的细间距焊盘。
实际应用场景中,这类载具不仅用于电子卡的出厂功能测试,也可以用于板卡的程序烧录、老化测试环节,只需要更换对应的探针接线和压块组件,就可以适配不同的测试工序。载具底板上的多个安装孔位兼容不同型号测试台的固定要求,不需要额外打孔就可以完成安装固定。针对板卡上的高频信号测试点,载具对应位置做了金属屏蔽层设计,减少外界电磁信号对测试结果的干扰,保证高频信号测试的准确性。载具上的所有金属结构件都做了接地处理,接地电阻小于0.1Ω,可以快速释放测试过程中产生的静电,避免静电击穿板卡上的敏感芯片。
从结构细节来看,载具上的快夹手柄做了防滑纹理设计,操作人员下压和抬起夹具时不需要施加过大的力,单手握持就可以完成板卡的压紧和松开动作,适配产线高频次的操作需求。夹具体的转轴位置采用不锈钢销轴,配合自润滑轴承,长期使用不会出现卡顿、晃动的问题,使用寿命可以达到百万次开合以上。载具上的标识牌采用激光雕刻工艺,不会因为长期摩擦出现标识模糊的问题,方便操作人员快速识别载具对应的板卡型号。
