带快压锁紧结构的冰箱外壳组件设计

　　这款带快压锁紧结构的冰箱外壳组件，主要面向商用低温存储、工业恒温试验类制冷设备的箱体装配场景，区别于普通家用冰箱的磁吸门封结构，该结构针对需要频繁开关门、且对箱体密封保压性能有更高要求的使用工况设计，比如工业低温试验箱、商用后厨冷藏柜、户外移动冷链存储箱这类场景，普通磁吸门在频繁开合后容易出现密封胶条压合不实、门体移位漏冷的问题，而配套的垂直式快速夹钳可以在门体闭合后提供稳定的下压力，保证门封胶条全程均匀压缩贴合，避免冷量泄漏。

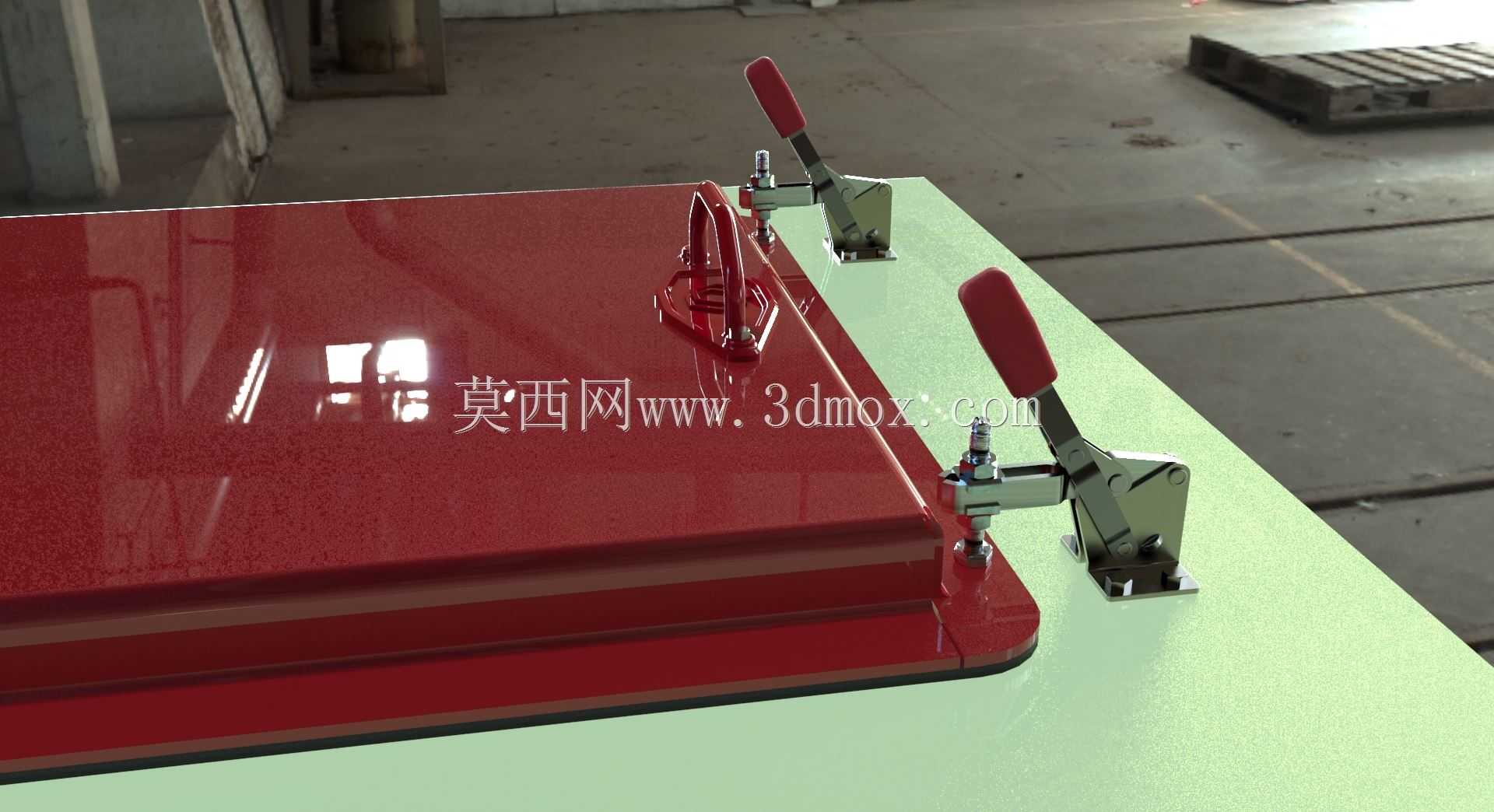

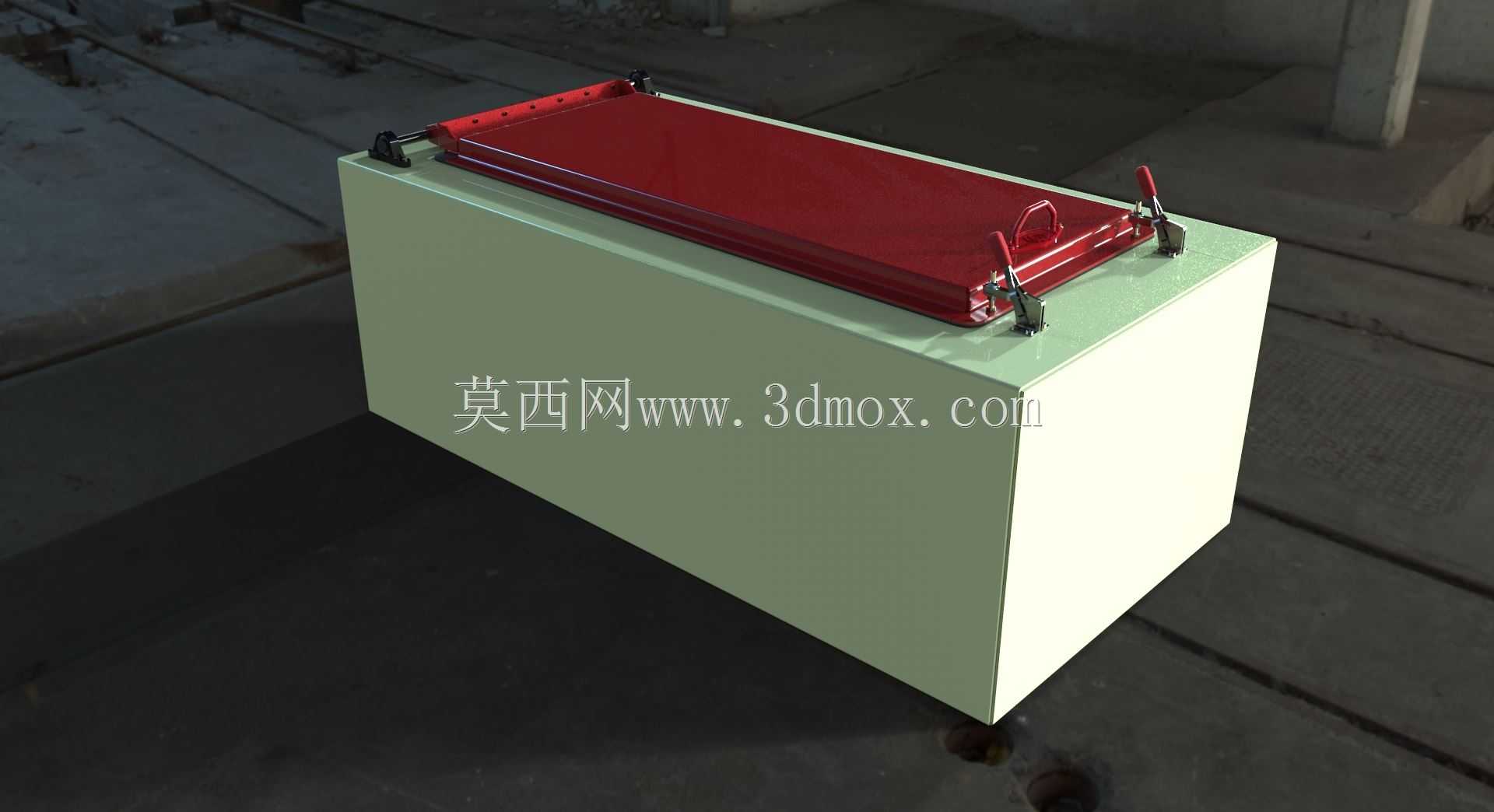

　　从结构设计逻辑来看，整个外壳组件采用分体式装配思路，外层壳体采用冷轧钢板折弯成型后做表面喷塑处理，图中可见的红色区域为门体外层面板，浅绿区域为箱体门框的安装基准面，快速夹钳通过内六角螺栓直接固定在门框的预埋安装块上，安装块在壳体折弯阶段就预先焊接在门框内侧的钣金加强筋上，避免长期开合受力导致夹钳固定位出现钣金变形。夹钳的压头位置做了可调设计，旋转压杆端部的调节螺柱可以适配不同压缩量的门封胶条，调整范围在5mm到12mm之间，能够覆盖常规三元乙丙密封胶条、硅胶密封胶条的压缩量需求，不需要额外加工垫片来调整压合高度。

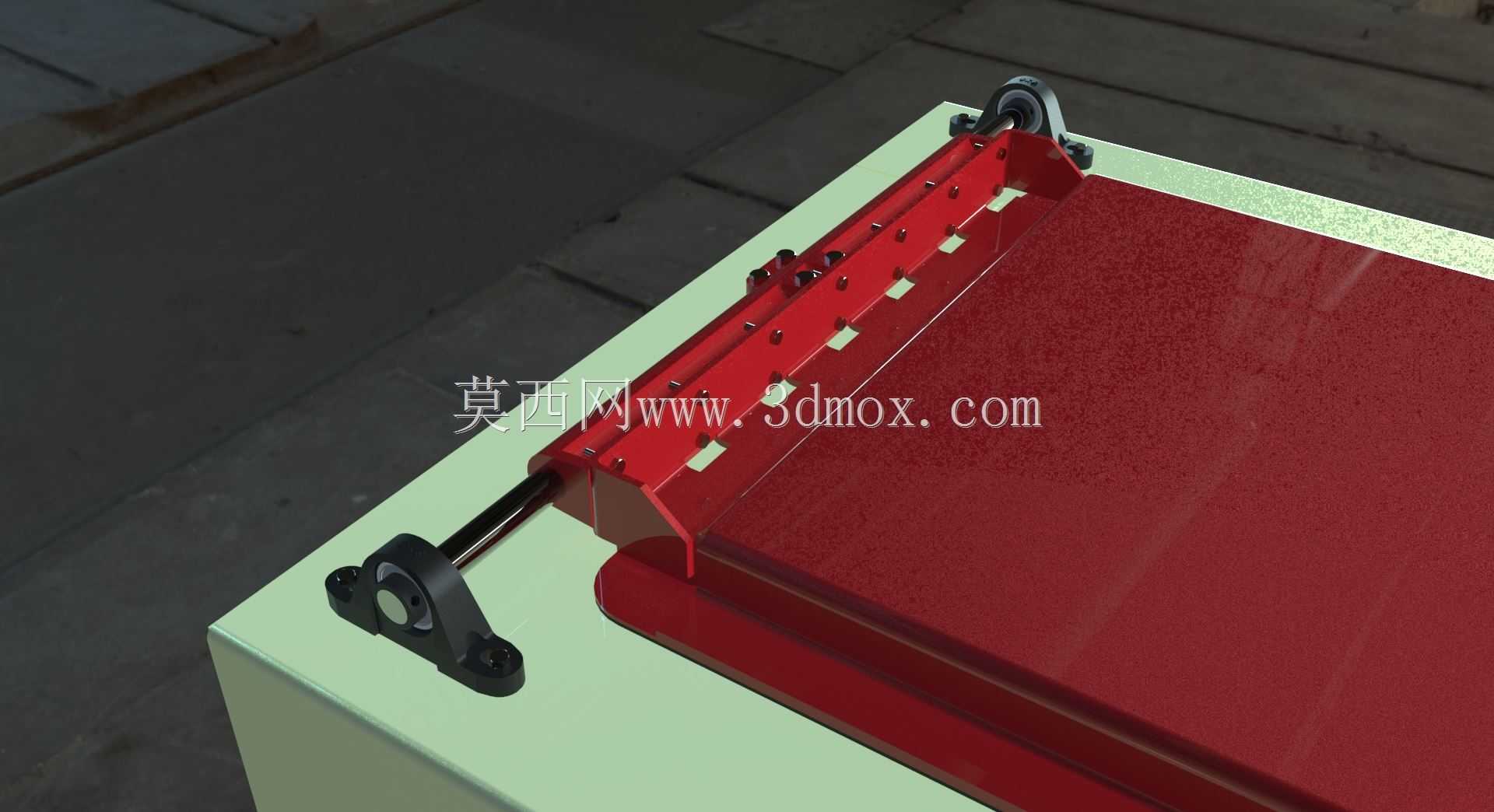

　　在安装边界的考量上，单个夹钳的底座安装孔距为42mm，采用M6内六角螺栓固定，夹钳在完全开启状态下的手柄抬升高度为115mm，设计时需要在手柄活动范围内预留至少20mm的操作空间，避免开门时手柄与周边管线、相邻设备发生干涉。门体与门框的配合间隙控制在3mm±0.5mm，间隙过大会导致胶条压缩量不足漏冷，间隙过小则会在开关门时出现胶条摩擦剐蹭，长期使用会磨损胶条表面影响密封寿命。门体的铰链安装位与夹钳安装位的同轴度公差控制在0.2mm以内，保证门体闭合时三个夹钳的压头能够同时接触门体上的承压座，不会出现单侧压合过紧、另一侧虚压的情况。

　　从实际使用的功能特性来看，这种快压结构的单步开合操作时间不超过2秒，相比传统的旋转式门锁、搭扣锁操作效率提升60%以上，适合需要频繁存取物料的冷链存储场景。夹钳的锁紧力单只可达120kgf，常规单门配置三只夹钳即可提供足够的压合力，保证箱体内外20kPa压差下不会出现门体被顶开、密封失效的问题。外壳的钣金折弯圆角统一采用R3mm，既避免折弯处应力集中导致的漆面开裂，也能减少日常操作时的锐角磕碰风险。门框内侧预留了门封胶条的安装卡槽，卡槽深度为8mm，胶条装配后不会因为长期压缩出现脱落移位的问题。

　　在结构建模的细节处理上，所有钣金件的折弯止裂槽都采用腰型孔设计，避免折弯处出现撕裂缺陷，焊接位置全部做了打磨平齐处理，保证喷塑后的表面平整度，夹钳的活动关节位置在建模时预留了0.1mm的装配间隙，模拟实际工件的装配公差，不会出现虚拟装配时干涉、实际生产装不上的问题。门体的内层面板预留了保温层填充的腔体空间，腔体厚度根据不同的温区需求可以调整，常规冷藏工况下腔体厚度为50mm，冷冻工况下可以加厚到80mm，不需要改动外层壳体的安装接口，只需要调整内部支撑筋的高度即可实现不同温区产品的通用化适配，大幅减少同系列产品的开模成本。

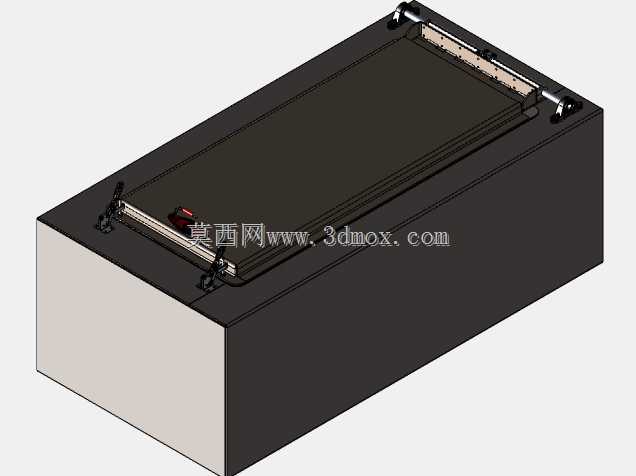

　　整个外壳组件的安装基准统一以门框的下平面为第一基准，侧面为第二基准，所有夹钳、铰链、门封条的安装位置都从该基准开始标注尺寸，减少装配时的尺寸链累积误差，保证批量生产时的装配一致性。承压座安装在门体上的位置做了局部加厚处理，加厚钢板厚度为5mm，避免长期受压导致门体钣金凹陷，承压座表面做了镀锌钝化处理，防止凝露积水导致锈蚀。
