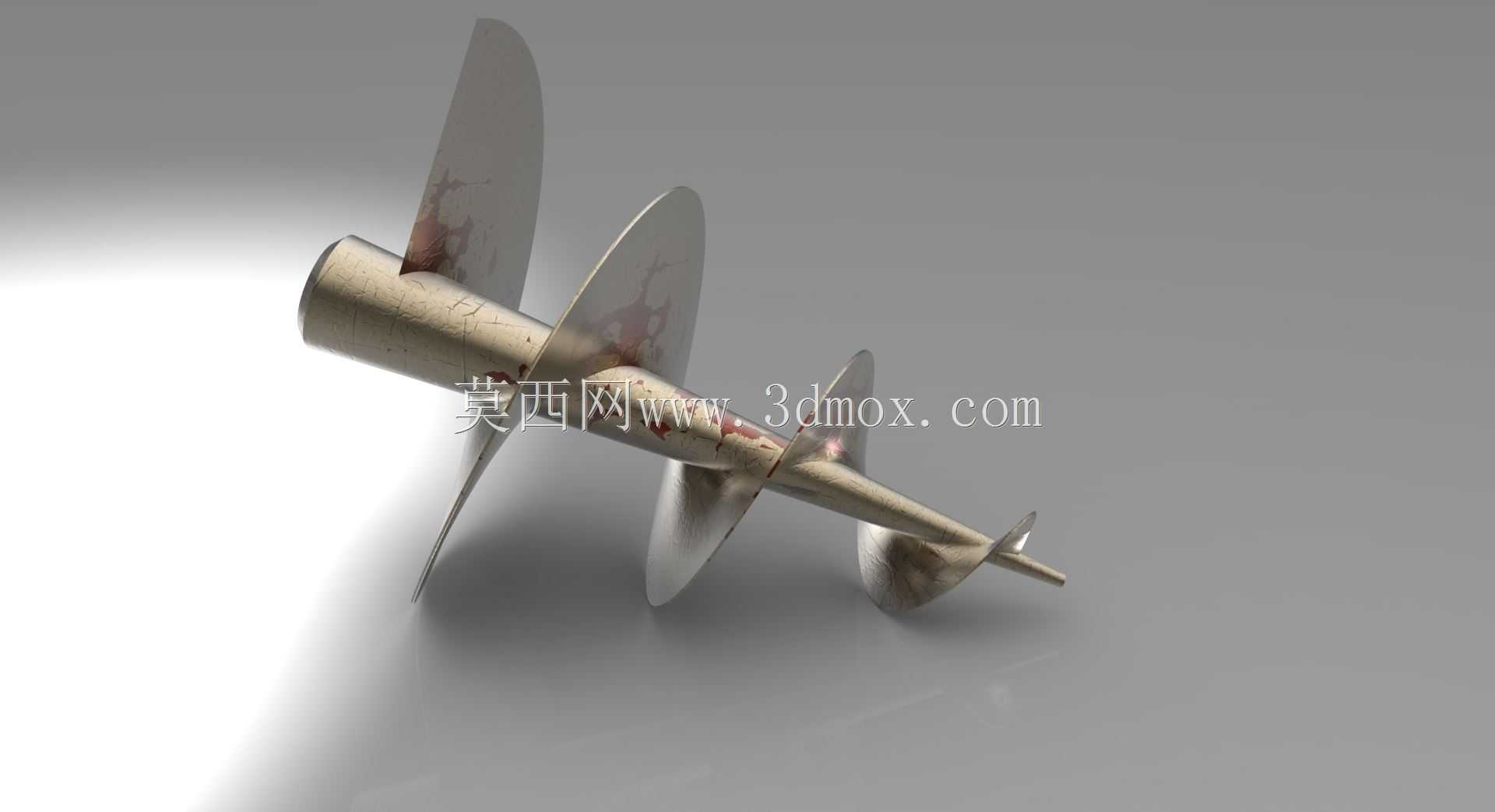

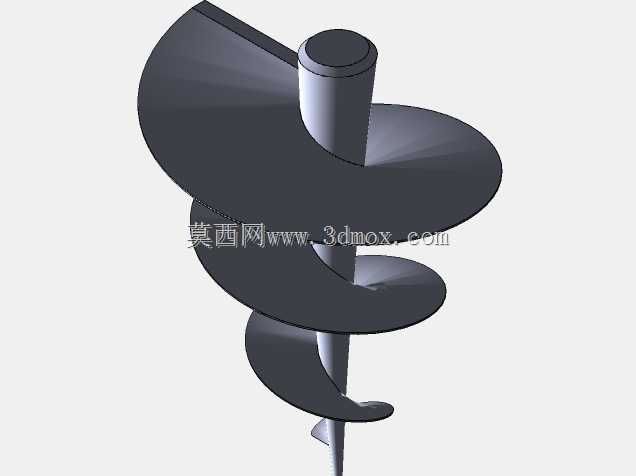

多段螺旋叶片一体式输送螺杆结构

　　该结构属于螺旋输送类核心执行构件，整体采用一体式轴杆串联多组变径螺旋叶片的构型，区别于常规单头等距输送螺杆，其叶片沿轴向依次呈现直径递减、螺距渐变的排布特征，可适配多段差异化物料输送的工况需求。从实际应用场景来看，这类构件常被用于小型粉体输送设备、精密喂料机构、特种流体增压单元以及部分小型船舶的水下推进辅助结构中，在化工小料投料、食品辅料精准输送、实验室小型挤出设备上也能见到同构型构件的应用，不同区段的叶片参数可对应不同的物料推送压力、输送速度要求，避免单一螺距叶片在长距离输送中出现的物料堆积、压力不均问题。从功能特性上看，一体式轴杆结构消除了分体式叶片焊接、拼接带来的同轴度误差，运转过程中动平衡表现更优，

　　高速转动时不会出现叶片偏摆、轴系跳动的问题，多段变径叶片可在同一根轴上实现进料段大流量抓取、中段稳速输送、末段增压推送的功能衔接，无需额外增设多组独立螺杆单元，能大幅压缩对应设备的内部安装空间。设计思路上，建模阶段优先保证轴杆的整体同轴度，所有叶片的回转中心均与轴杆中心线完全重合，每段叶片的起始端与收尾端都做了平滑过渡处理，避免相邻叶片衔接处出现直角棱边，减少物料输送过程中的卡滞、残留风险；叶片与轴杆的连接位置采用圆角过渡，既可以降低连接处的应力集中系数，提升构件整体的抗扭强度，也能避免物料在连接缝隙处积存，适配有清洁要求的食品、医药类输送场景。外形尺寸与安装边界方面，轴杆两端预留了标准的装夹轴颈，可直接适配常规的深沟球轴承、

　　联轴器安装尺寸，输入端轴颈做了平位铣削处理，无需额外加工即可与驱动电机的输出轴套配合锁紧；整体最大回转直径由进料端首片叶片决定，末段叶片直径收窄至首段的三分之一左右，安装时只需按照最大叶片直径预留足够的回转间隙，末段区域可直接伸入小口径输送管道内，无需额外做变径转接结构。叶片的螺旋升角沿轴向逐步调整，进料段升角较大，可快速抓取落入进料口的物料，避免物料在入口处架桥堵塞，中段升角与输送管道的内壁间隙控制在合理范围，保证输送过程中物料不会出现反向回流，末段升角收小，可在推送末端建立足够的挤出压力，满足定量喂料、增压输出的工况要求。轴杆整体采用等强度设计，不同区段的轴径随承受的扭矩大小做对应调整，进料段轴径最粗，

　　可承受叶片抓取物料时的冲击载荷，末段轴径随叶片直径同步收窄，在保证结构强度的前提下尽可能降低整体重量，减少驱动端的功率损耗。叶片的厚度根据输送物料的磨琢性做了对应匹配，常规无磨琢性的粉体、流体输送场景下叶片厚度取轴径的十分之一即可，若用于输送带颗粒的磨琢性物料，可在建模时直接调整叶片厚度参数，无需重构整体螺旋线轨迹，提升模型的参数化调整效率。
