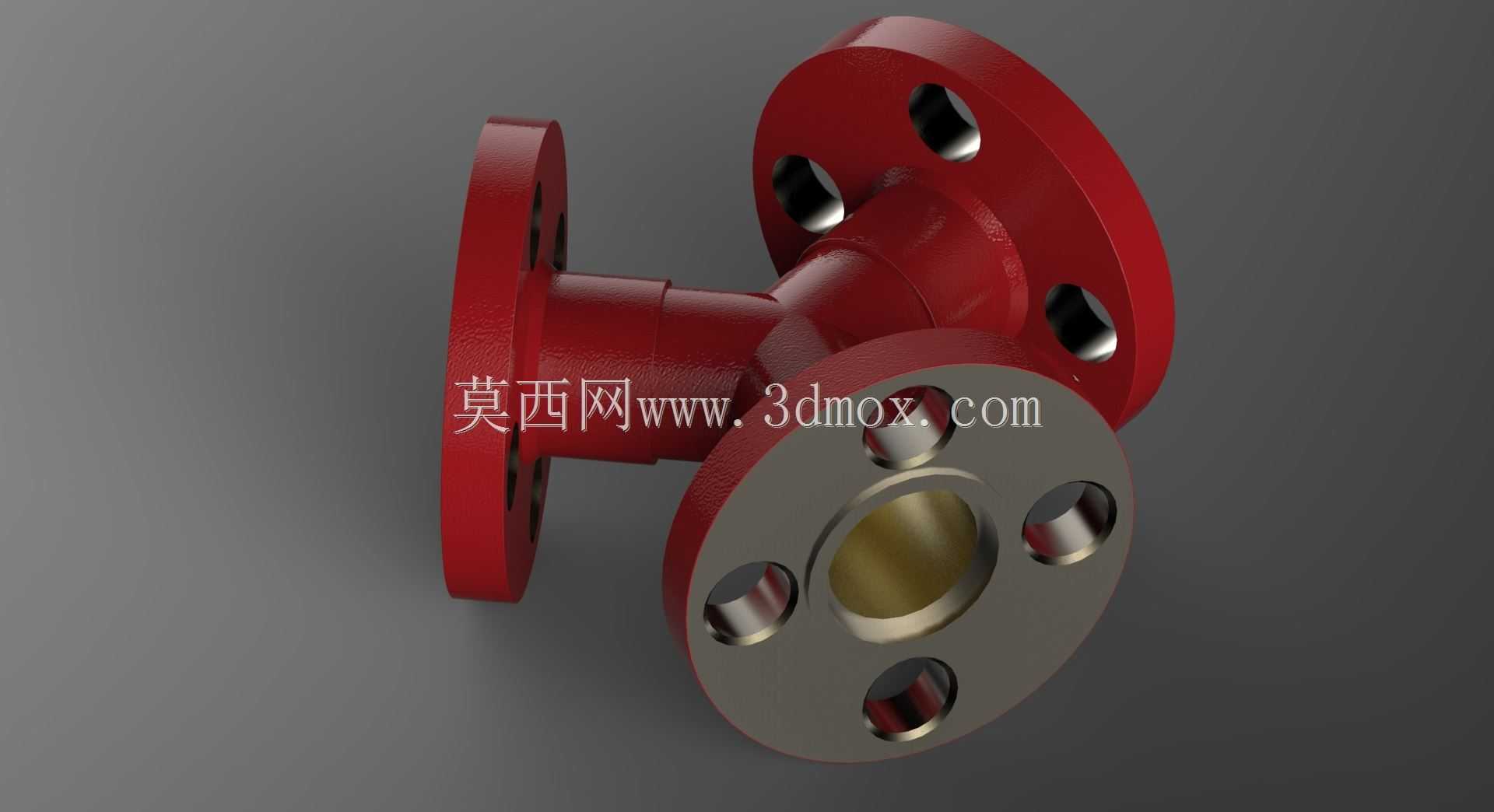

120度夹角法兰式Y型管路连接件

　　在化工流体输送、市政给排水、暖通空调循环系统以及工业制程管路布设场景中，非正交角度的管路分流合流需求一直是管路布设中的常见工况，常规90度三通无法适配存在角度偏移的管路走向，强行通过弯头拼接会增加管路泄漏点、提升流体沿程阻力，而120度夹角的Y型法兰连接件正是针对这类场景开发的专用管路部件。这款Y型连接件三个连接端均采用标准凸面法兰结构，法兰端面加工有均匀分布的螺栓过孔，安装时可通过配套螺栓螺母与对应管路端的法兰盘紧固，法兰密封面可适配耐油橡胶垫、金属缠绕垫等多种密封件，满足不同压力等级、不同输送介质的密封要求，避免管路运行过程中出现介质渗漏问题。从结构设计逻辑来看，三个接口的中心轴线交汇于同一节点，

　　120度的夹角设置让流体在分流或者合流过程中的流向过渡更平缓，相比直角三通能大幅降低流体在节点处的湍流强度，减少流体对管壁的冲蚀损耗，同时降低管路系统的运行噪音，尤其适合输送含固体颗粒的浆体、高粘度流体等对管路冲蚀较强的介质工况。主体流道采用等径设计，三个接口的通径尺寸保持一致，可实现三路管路的等流量分配，不会因为流道突变造成局部压力损失过大，保障管路系统的输送效率。产品外部的法兰盘与主体管段采用一体化铸造结构，铸造后经过时效处理消除内应力，再通过机加工保证法兰端面的平面度、螺栓孔的位置度以及流道内壁的粗糙度，流道内壁做光滑过渡处理，没有突兀的台阶或者锐角，避免介质在流道内滞留堆积，对于食品级输送、

　　洁净流体输送场景也能满足卫生级要求。在安装边界层面，这款Y型连接件的三个法兰端面均垂直于各自的管段轴线，安装时不需要额外调整角度补偿，只要将三个对接法兰的螺栓孔对齐即可完成装配，整体结构的轴向尺寸紧凑，不会占用过多的管路布设空间，在空间受限的设备内部管路、管廊夹层等场景中也能顺利安装。法兰背部设置有加强筋结构，连接管段与法兰盘的过渡位置做圆弧倒角处理，可分散管路运行中产生的振动应力、温度变化带来的热胀冷缩应力，避免应力集中造成的部件开裂，提升部件在交变载荷下的使用寿命。实际选型应用中，这款连接件可适配碳钢、不锈钢等多种材质的配套管路，根据输送介质的腐蚀性、工作温度压力参数选择对应材质的连接件即可，不需要额外定制特殊角度的弯头组焊件，

　　能有效缩短管路施工周期，降低现场安装的焊接工作量，同时法兰连接的形式也方便后期管路维护拆卸，不需要切割管段就能完成部件更换。在三维建模过程中，这款模型严格按照法兰连接的标准尺寸规范绘制，法兰盘的厚度、螺栓孔的中心距、螺栓孔直径、管段的壁厚等参数均匹配对应通径的行业标准，建模时还原了法兰密封面的凸台结构、螺栓孔的倒角细节、流道与法兰端面的垂直精度，可直接用于管路系统的装配干涉检查、管路应力仿真分析、施工前的预制排布模拟，帮助设计人员提前预判管路布设中可能出现的空间冲突、安装操作空间不足等问题，减少现场施工的返工率。
