多叶片扭曲式动力叶轮涡轮结构

　　这类扭曲叶片式叶轮涡轮，核心应用场景覆盖中小功率流体输送、能量回收以及小型动力透平领域，常见于微型燃气轮机辅助动力单元、工业通风设备高压段、小型水轮机能量回收段，也可适配部分特种风机的增压级，在需要将流体动能与机械能相互转换的工况下承担核心做功角色。实际运行过程中，流体从叶轮轴向进入流道后，会顺着扭曲叶片的型面逐渐转向，在叶片的连续导流作用下完成能量交换：作为动力输出部件时，高速流体冲击叶片带动主轴旋转输出扭矩；作为增压部件时，主轴带动叶轮旋转，通过叶片对流体做功提升流体压力与流速，整套做功过程的效率高低，直接取决于叶片型线与流道的匹配程度。

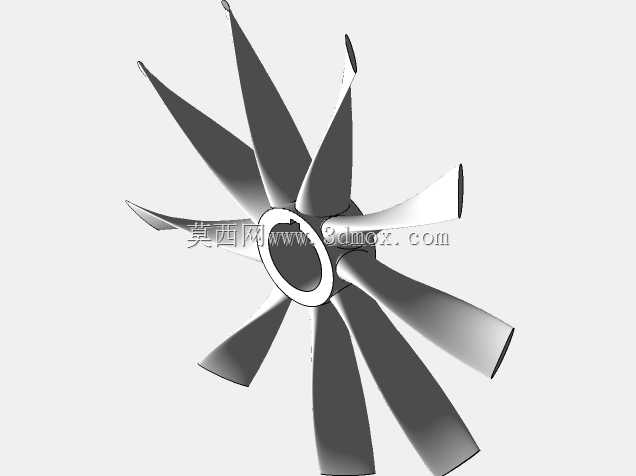

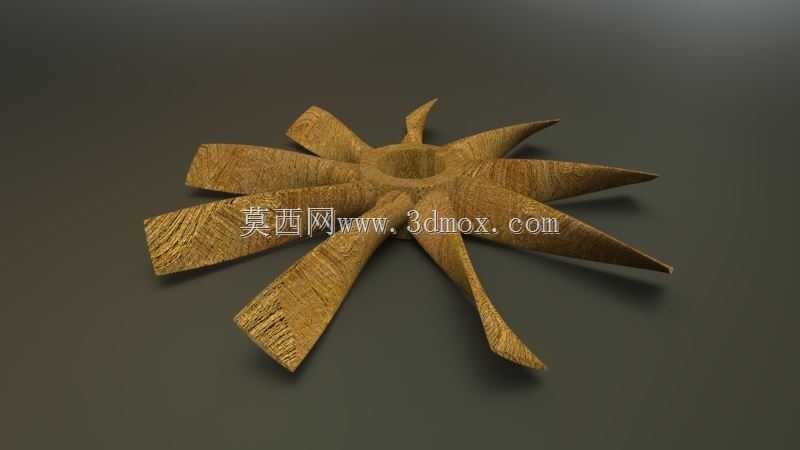

　　从功能特性来看，该款叶轮采用十片等距分布的长扭曲叶片设计，叶片从轮毂位置向外缘延伸过程中，安装角沿径向连续变化，这种变安装角设计能够适配不同半径处的流体线速度差异，避免叶片不同位置出现气流分离或者流动死区，相比直板叶片结构，扭曲叶片可以在相同转速下获得更高的做功效率，同时降低叶片表面的紊流噪声，减少运行过程中的振动激励。叶片前缘做了圆弧过渡处理，能够降低流体进入叶道时的冲击损失，尾缘则做了减薄设计，减少流体离开叶道时的尾迹损失，轮毂中心设置的通孔为安装定位孔，孔壁加工有定位止口，能够与主轴实现精准同轴配合，避免高速旋转时出现动不平衡问题。

　　设计过程中首先要确定的是叶轮的比转速参数，结合目标工况的流量、压升或者输出功率要求，先确定叶轮的外径尺寸与轮毂比，也就是轮毂直径与叶轮外径的比值，轮毂比过大会导致叶道过流面积不足，流量上限受限，轮毂比过小则会导致叶片根部弦长不足，结构强度无法满足高速旋转的离心力要求。叶片的扭曲规律采用等环量设计思路，保证不同半径处的流体环量值一致，让整个叶道内的流动更加均匀，避免出现局部流速过高导致的空化或者喘振问题。建模过程中需要先绘制不同叶高截面的翼型坐标，通过多截面曲面命令生成叶片的整体型面，之后对叶片与轮毂的连接位置做圆角过渡处理，降低应力集中系数，避免高速旋转时叶片根部出现疲劳断裂。

　　安装边界方面，叶轮中心安装孔的公差带需与配合主轴保持过渡配合，配合面的表面粗糙度需要达到Ra1.6以上，保证装配后的同轴度误差控制在0.02mm以内，否则高速旋转时会产生较大的偏心振动，影响整套设备的运行寿命。叶轮轴向定位依靠轴肩与锁紧螺母实现，安装时需要保证叶轮端面与主轴轴线的垂直度误差不超过0.01mm，避免叶片旋转时出现轴向窜动。叶片外缘与机壳内壁之间的间隙需要控制在叶轮外径的千分之五到千分之八之间，间隙过大会导致叶顶泄漏损失增加，整机效率下降，间隙过小则容易因为热膨胀或者振动出现叶片刮蹭机壳的问题，引发设备故障。

　　实际选型适配时，需要结合工况的流体介质特性调整叶片的厚度分布，如果输送含尘颗粒的流体，需要适当增加叶片前缘的厚度，提升耐磨性能，如果输送洁净气体则可以适当减薄叶片厚度，降低流动阻力。完成三维建模后还需要对叶轮做动平衡校核，在额定转速下将剩余不平衡量控制在G2.5等级以内，同时对叶片根部做离心应力仿真，保证最大应力值低于材料屈服强度的三分之一，预留足够的安全裕度，对于运行转速超过临界转速的工况，还需要对叶轮做模态分析，避开共振转速区间，避免运行过程中出现共振损坏。
