户外场地旋转式雾网集雾装置结构设计

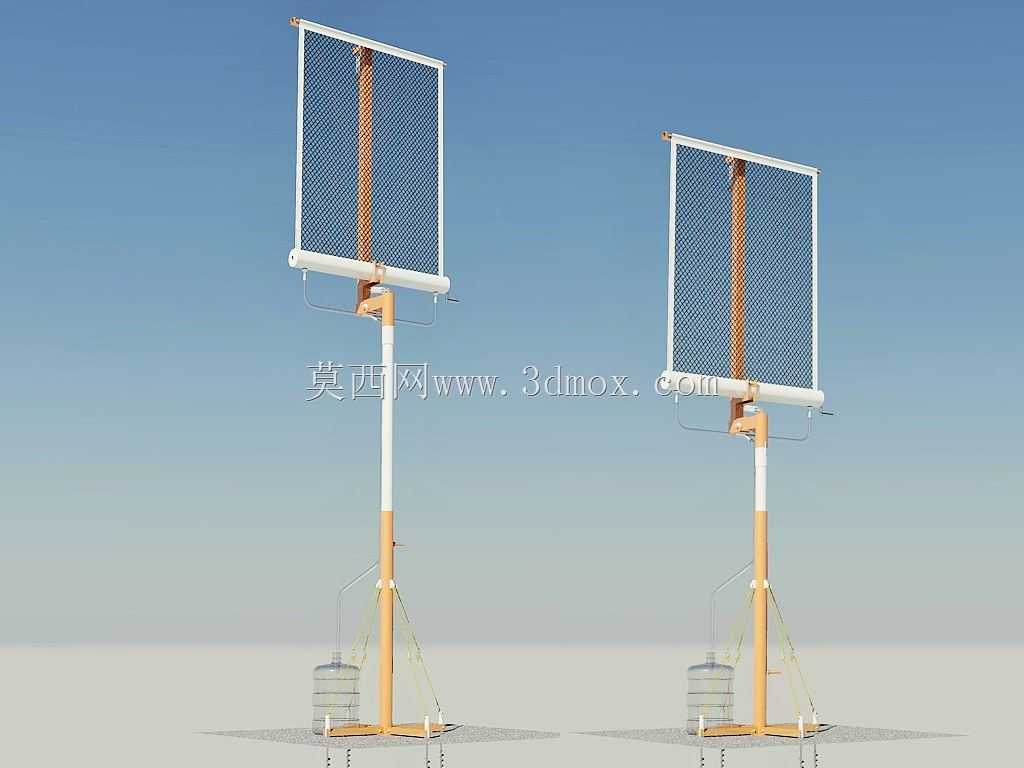

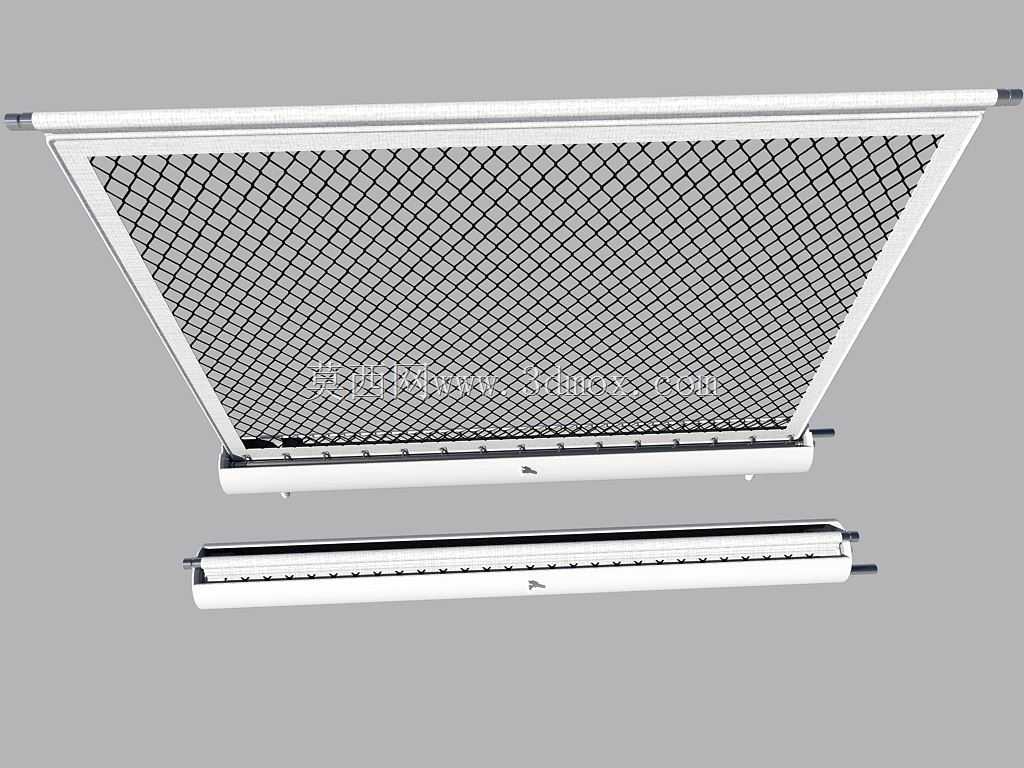

　　在干旱少雨、多雾的山地、沿海岛屿以及荒漠边缘区域，淡水资源获取一直是困扰当地生产生活的核心问题，这类区域往往常年雾气笼罩但缺乏有效降水，常规取水设施建设成本高、运维难度大，而雾网集水装置正是适配这类场景的低能耗取水设备，通过细密网面拦截雾气中的微小水滴，汇聚后完成水资源收集，无需额外动力输入即可持续运行。这套集雾装置的核心支撑结构采用直径100mm的主管作为主承载梁，搭配100mm规格的方管作为侧向加强支撑，保证整体框架在户外强风环境下的结构刚性，避免网面受风压拉扯出现框架变形。网面有效作业尺寸设定为1500mm宽、2000mm高，这个尺寸区间既能够保证足够的雾气拦截面积，提升单位时间的集水效率，又不会因为单幅网面过大导致风阻超标，

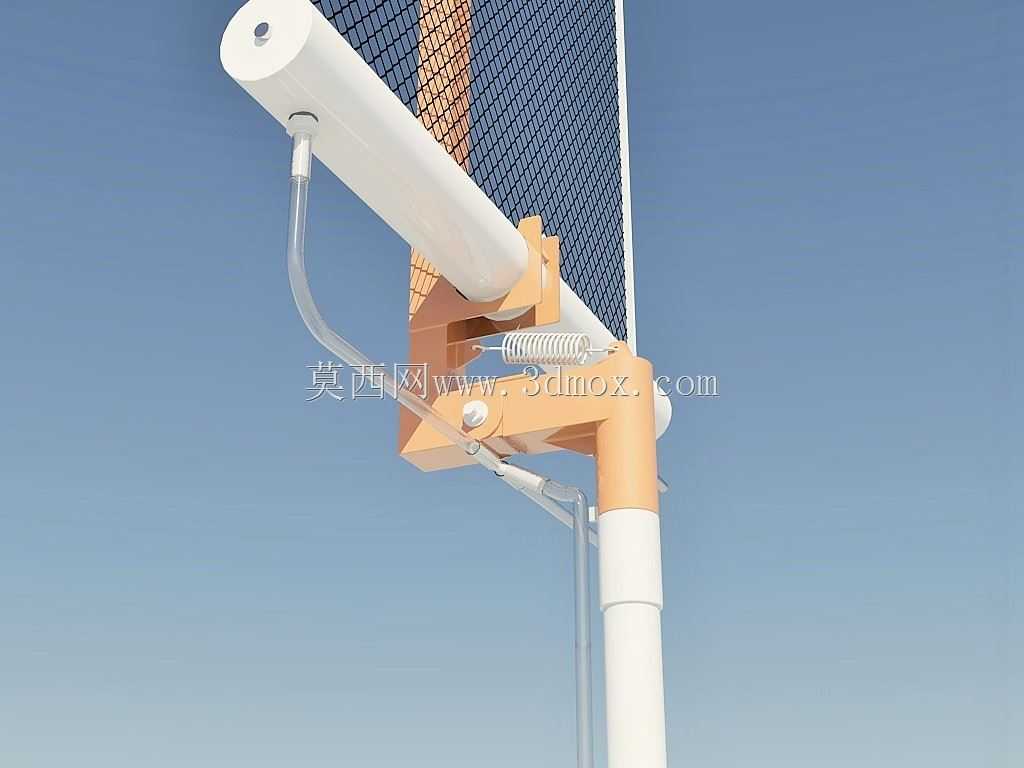

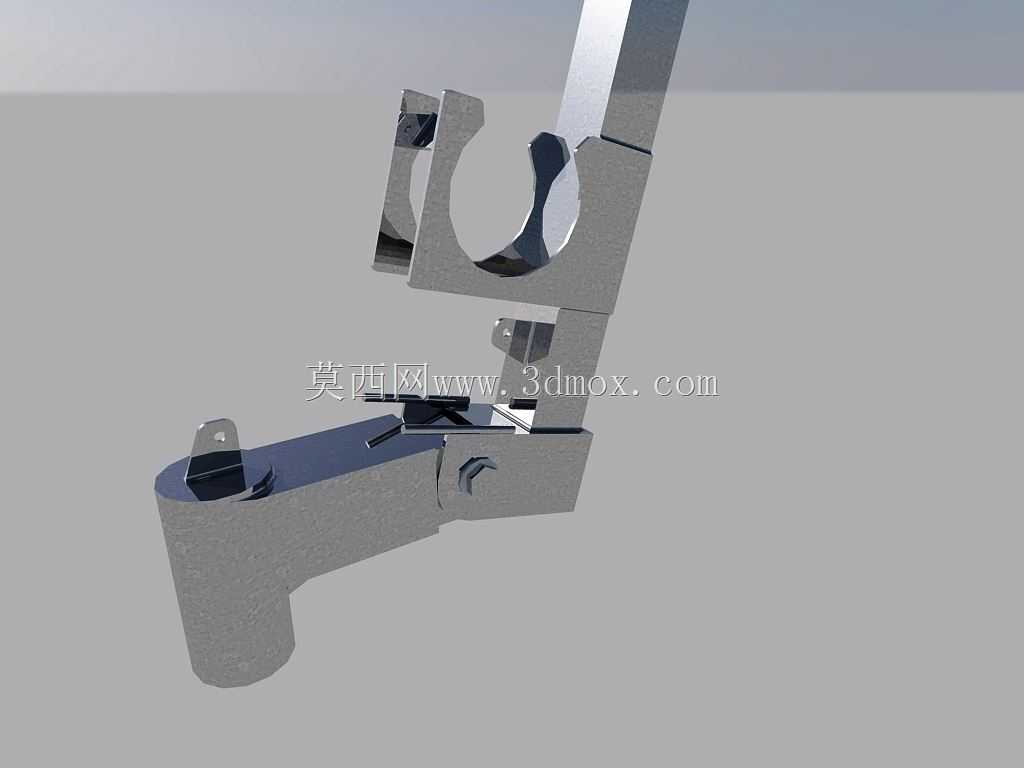

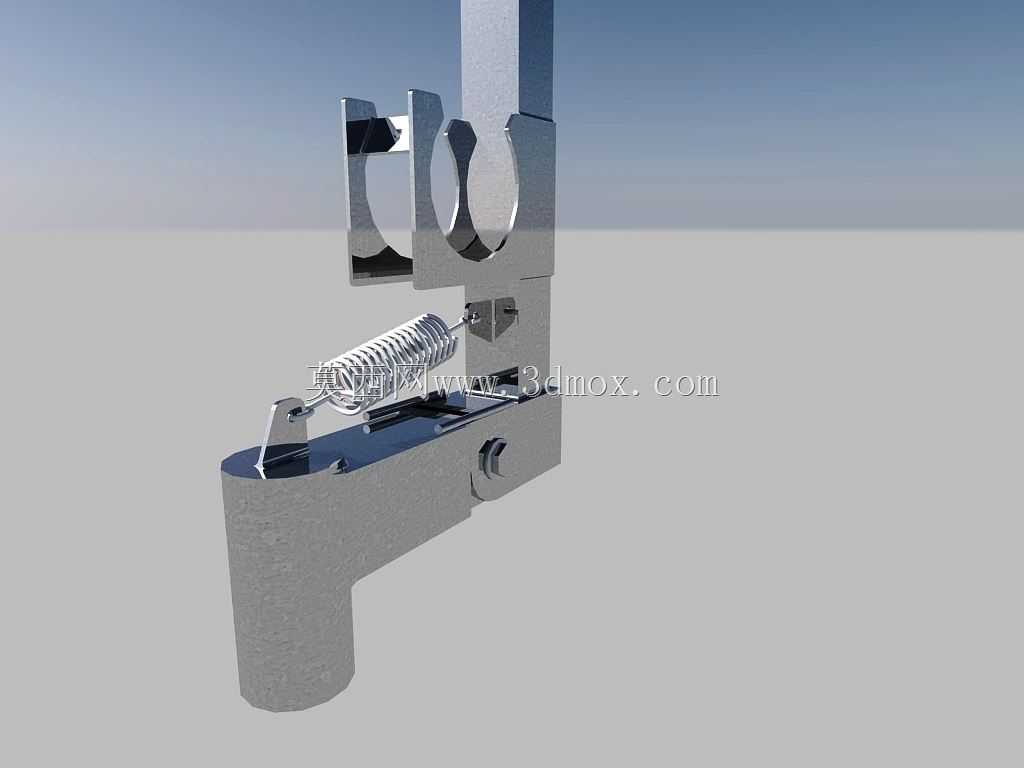

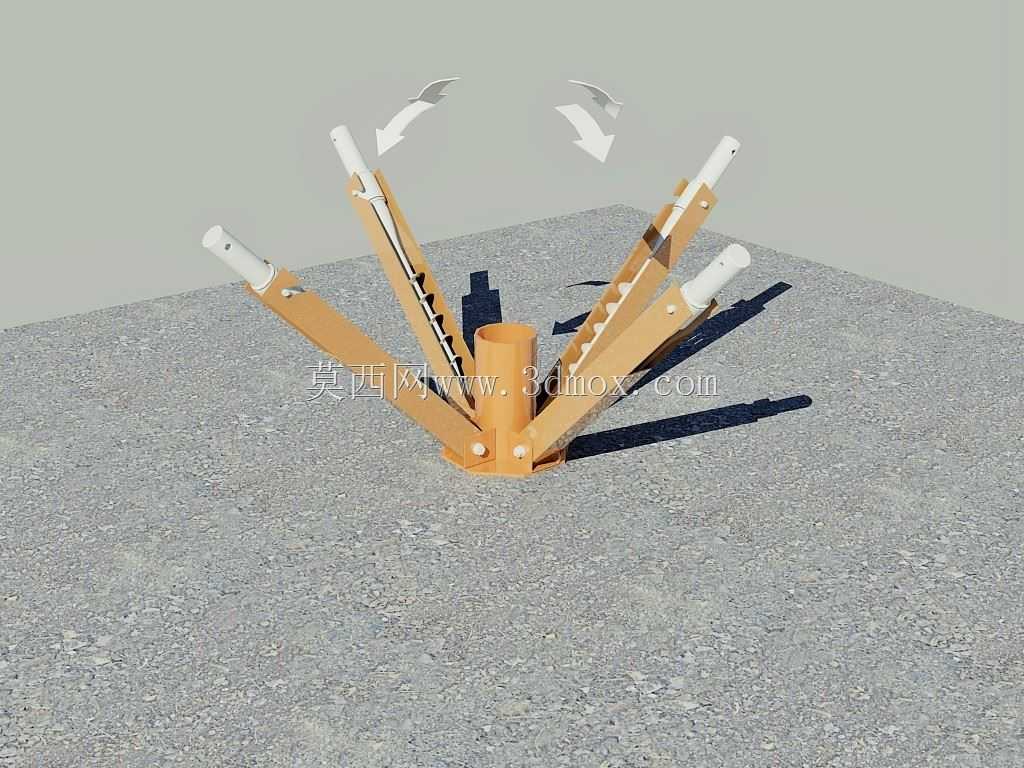

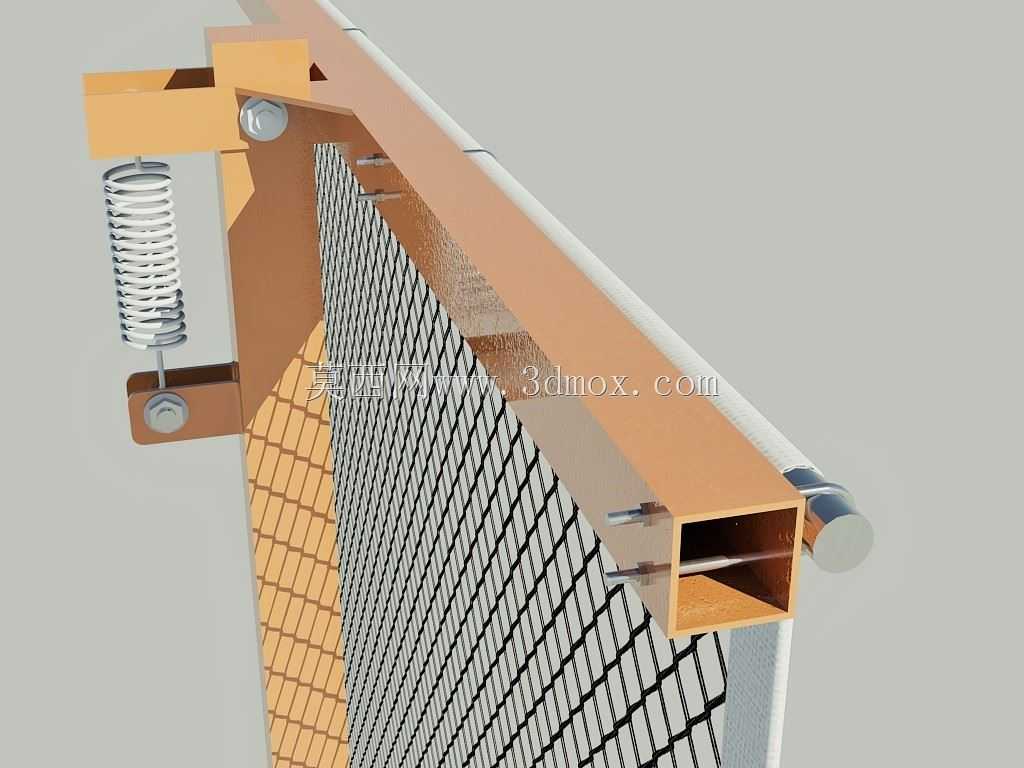

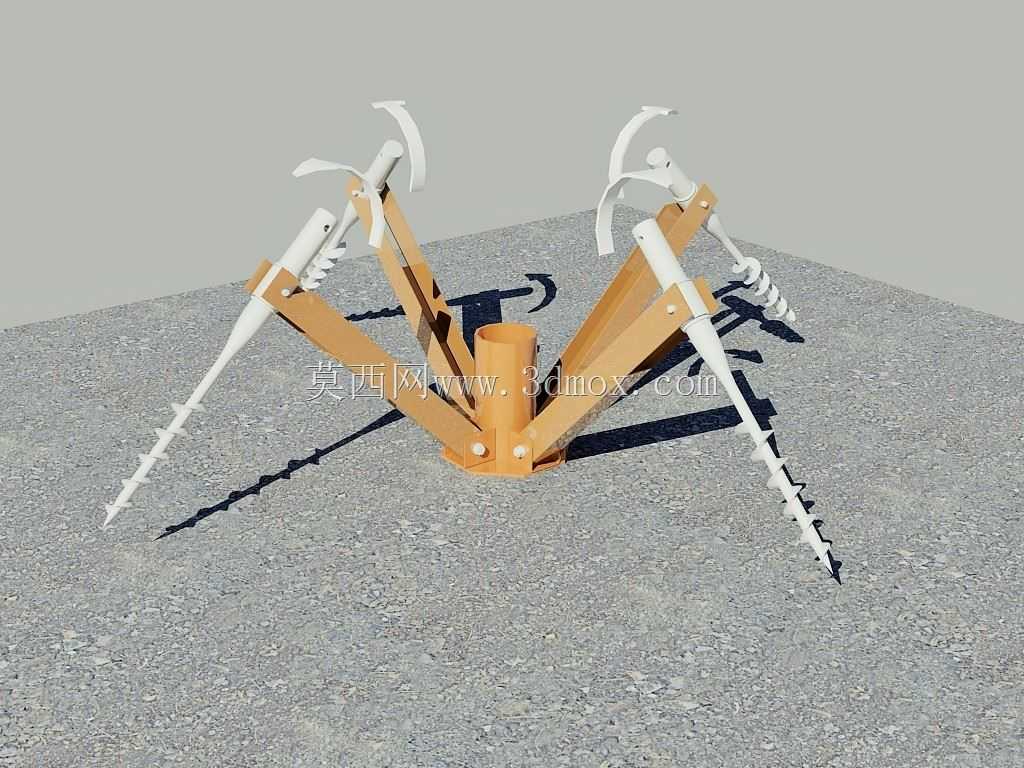

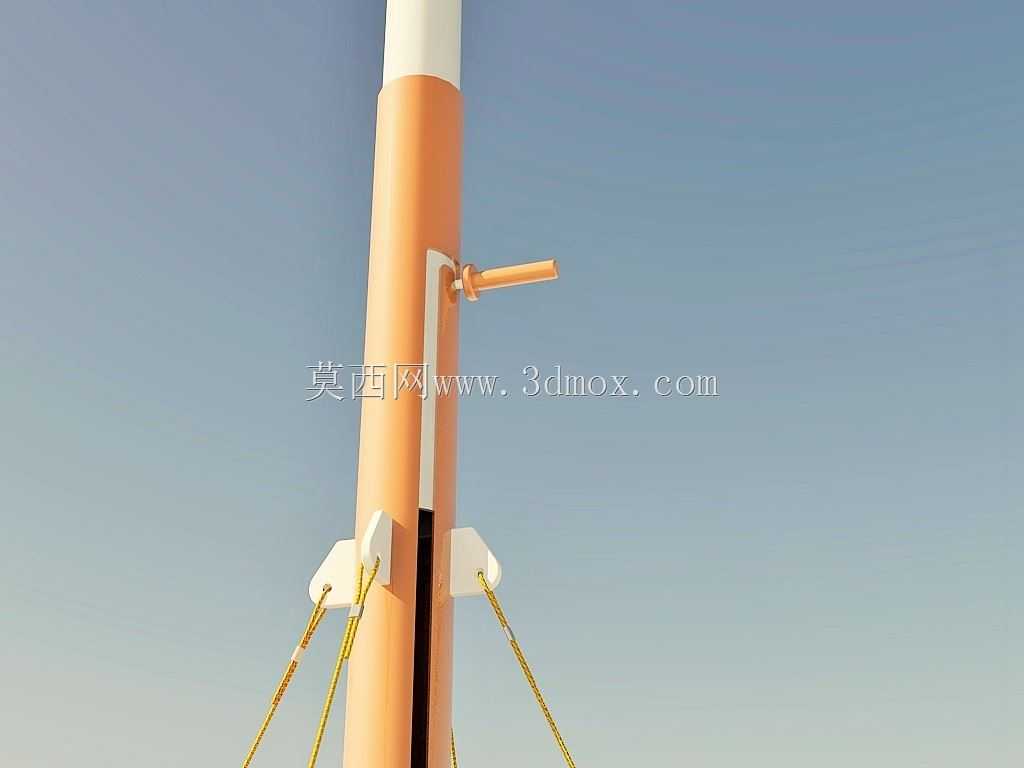

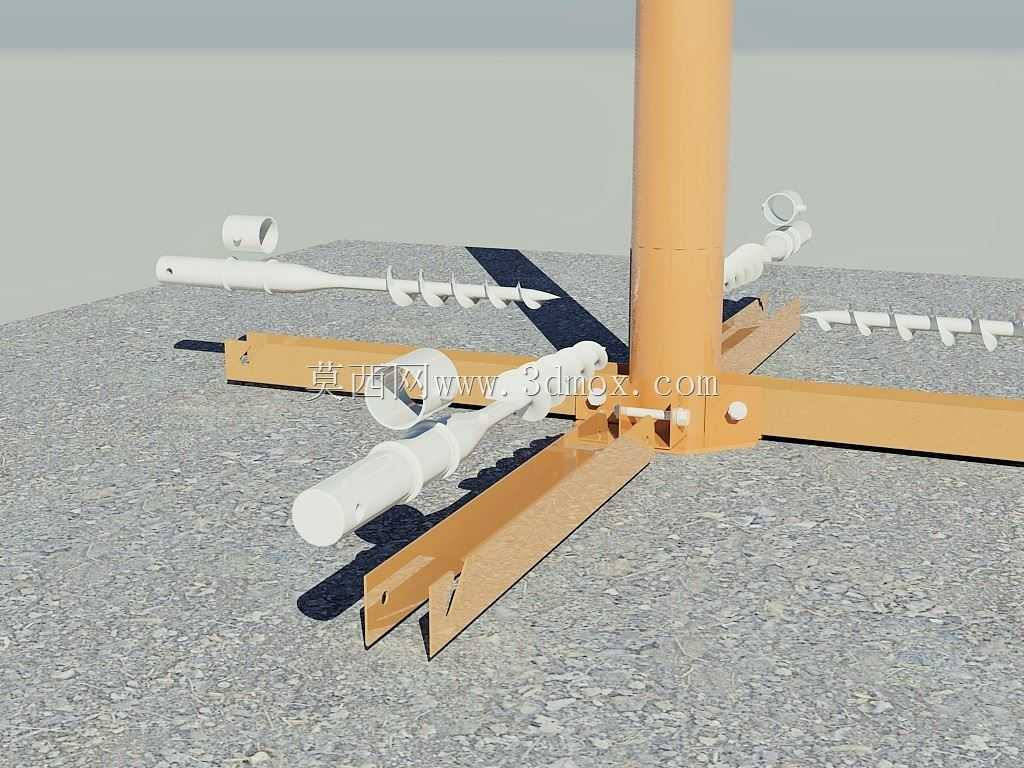

　　降低结构失效风险。支撑整套网面的立杆总高度为2.0m，安装时基础部分低于地面1.0m，通过预埋浇筑的方式固定，埋深占总杆高的一半，能够有效抵抗户外侧向风压，避免大风天气下装置整体倾覆。装置的旋转连接结构设计为可180°旋转的铰接支座，搭配弹簧抗风结构，当瞬时风压超过设定阈值时，网面可顺着风向产生一定角度的偏转，卸掉部分风荷载，待风压降低后依靠弹簧回弹力自动复位，无需人工频繁调整朝向，适配户外无人值守的使用需求。顶部设置的张紧弹簧结构，能够持续为网面提供稳定的张紧拉力，避免网面在长期使用、温度交变以及反复风荷载作用下出现松弛下垂，保证网面始终保持平整的拦截状态，不会因为网面褶皱导致汇聚的水滴随意滴落，提升集水效率。

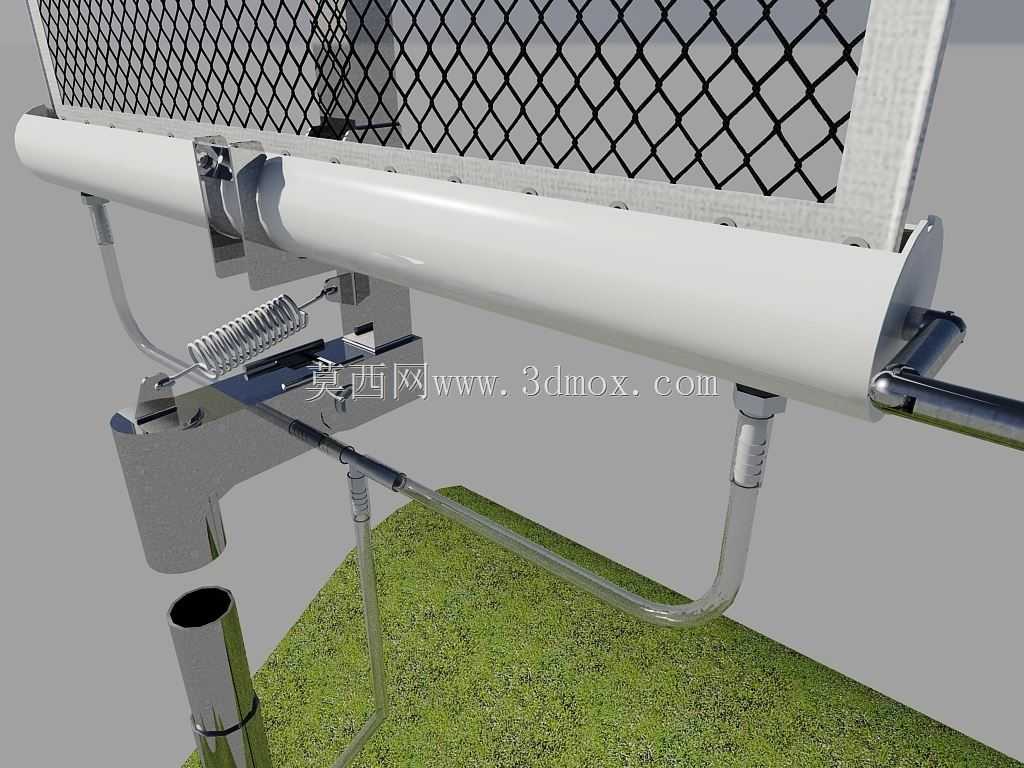

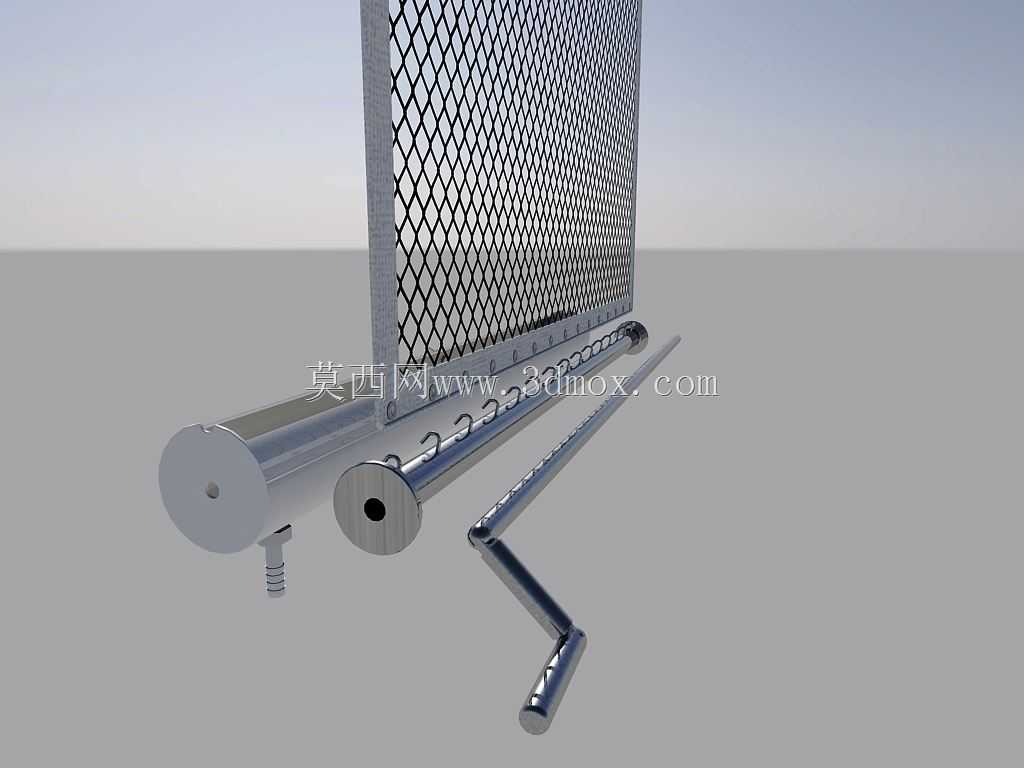

　　装置的集水部分采用直径150mm的集热用管道作为汇水主管，网面拦截汇聚的水滴顺着网面竖向丝线流入下方汇水槽，最终汇入汇水主管，同时配套设计了网用套管结构，对穿网管段进行防护，避免管道长期暴露在户外紫外线环境下出现老化脆裂，也能防止杂物进入管道造成堵塞。在实际结构设计过程中，需要重点考量铰接旋转部位的密封与耐磨性能，旋转轴位置采用不锈钢销轴配合自润滑衬套，避免长期户外潮湿环境下出现锈蚀卡滞，保证旋转动作顺畅；所有金属构件表面均做防腐喷塑处理，适配高湿度、高盐雾的户外使用场景，延长装置整体使用寿命。安装边界方面，单套装置的横向安装间距需要预留至少2.5m的空间，避免相邻装置之间产生风场扰流，影响雾滴拦截效果，

　　装置周边3m范围内不宜设置高大遮挡物，保证含雾气流能够顺畅通过网面。这套结构的设计逻辑完全围绕户外低维护、高可靠性的使用需求展开，没有冗余的复杂传动结构，所有功能实现均依托简单可靠的机械结构，既降低了生产制造成本，也减少了后期运维的工作量，非常适合在缺电、交通不便的多雾区域批量布设，解决分散式的淡水资源供给问题。在三维建模过程中，需要重点验证旋转角度与弹簧刚度的匹配关系，模拟不同风压下的网面偏转角度与弹簧复位力矩，保证在常遇风速下网面保持正对迎风面，在极端大风下能够顺利偏转卸力，同时还要校核埋地基础的抗倾覆力矩，结合当地常年最大风速数据调整基础配重与埋深，确保结构安全。
