户外雾水收集集雾装置结构设计

　　这套集雾装置主要面向多雾缺水的山地、沿海岛屿、干旱荒漠边缘区域布设，解决无常规供水条件下的淡水获取需求，可作为野外作业站点、零散农户、小型气象观测站的辅助供水设施，也可适配农林种植区域的雾水截留灌溉场景，在常年雾天占比超30%的区域能稳定获取可利用淡水资源，相比传统的雨水收集设施，对非降雨类高湿度空气水资源的捕捉效率更高，不需要依赖自然降雨过程，只要环境中存在达到阈值的流动雾层就能持续工作。

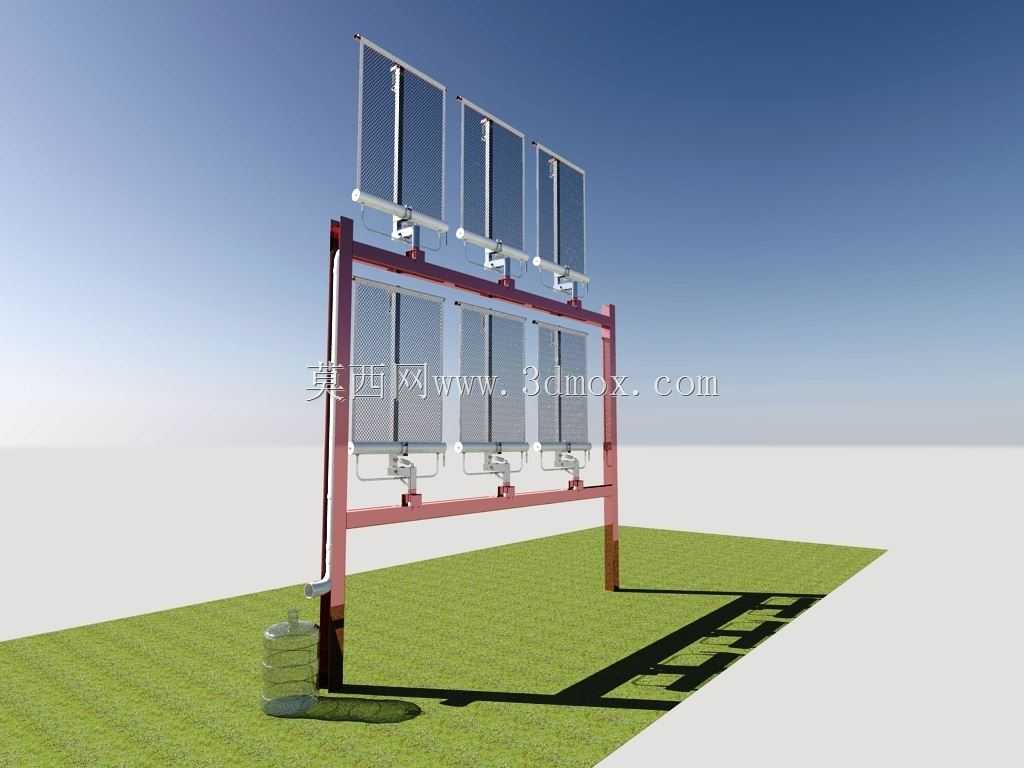

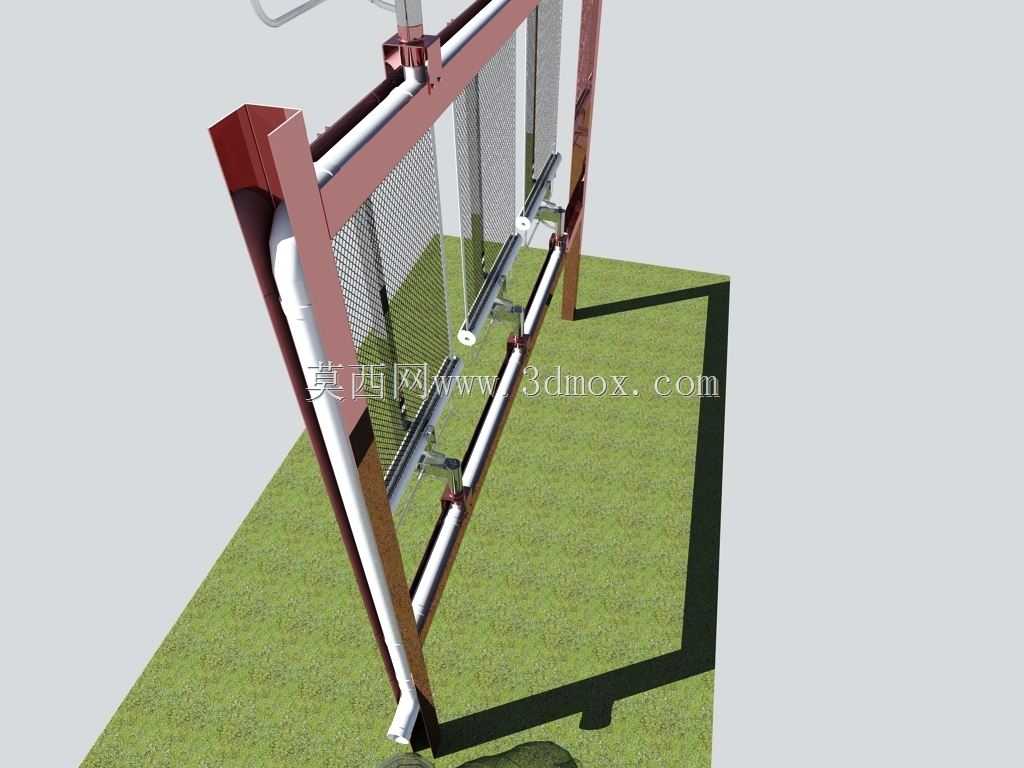

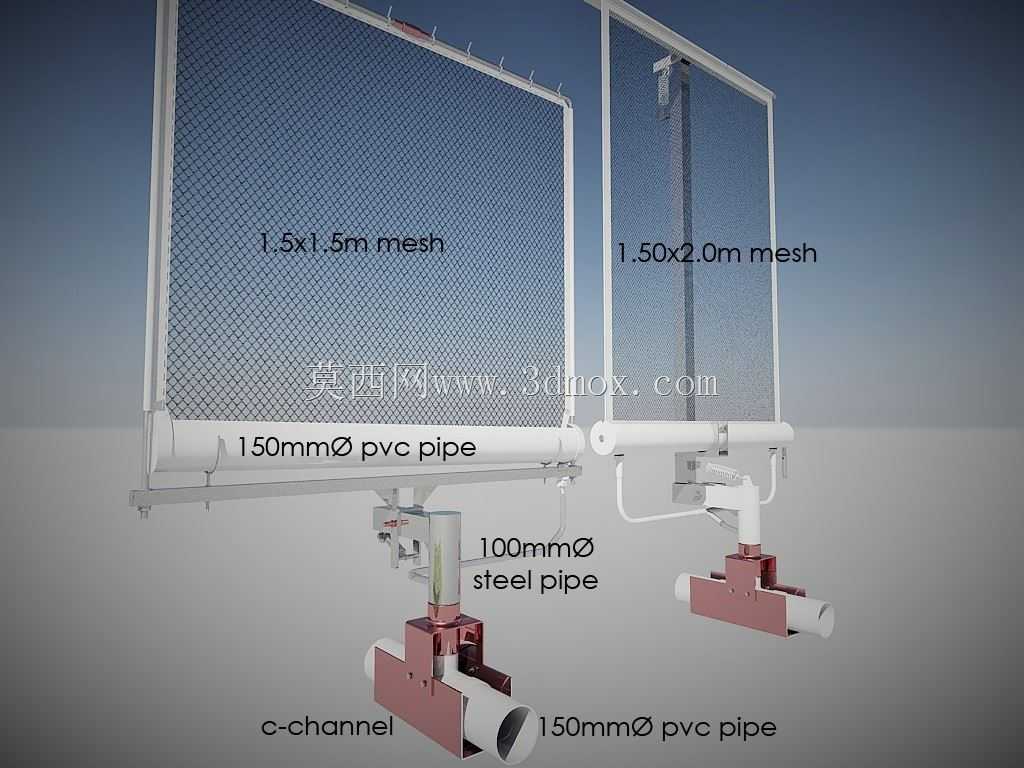

　　整套装置的核心捕水单元支持两种规格的雾网配置，可根据安装区域的年均风速、雾滴粒径参数灵活选择1.5m×2.0m或是1.5m×1.5m尺寸的捕雾网面，网体采用耐候性高分子材质编织，网孔规格匹配常规雾滴粒径范围，既能保证气流顺利穿过网面降低风阻，又能让雾滴碰撞后充分附着在网丝表面聚集成水流。支撑框架采用C型槽钢作为主承载构件，整体安装高度可在1.0m到3.0m区间内调节，调节区间不包含底部基础的净空高度，适配不同地形的安装需求，哪怕是坡面不平整的安装点位，也能通过调整支腿高度保证上部捕水网面保持垂直迎风姿态，框架整体做了抗风载荷校核，常规12级以内的阵风环境下不会出现结构倾覆，网面连接位置设置了弹簧缓冲结构，当强风来袭时网面可产生小幅度的弹性形变卸除风载，避免网面撕裂或是框架焊缝开裂。

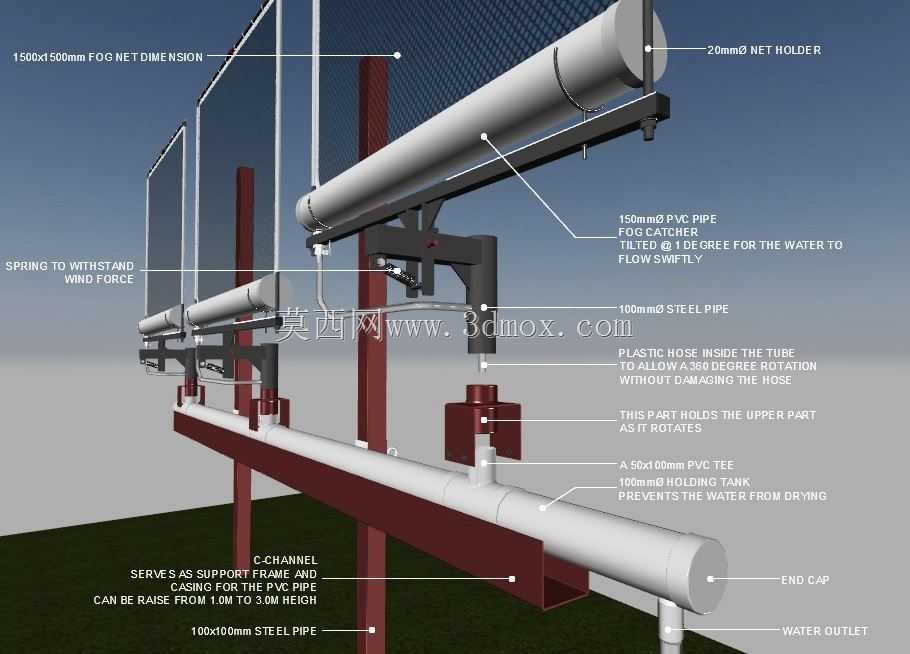

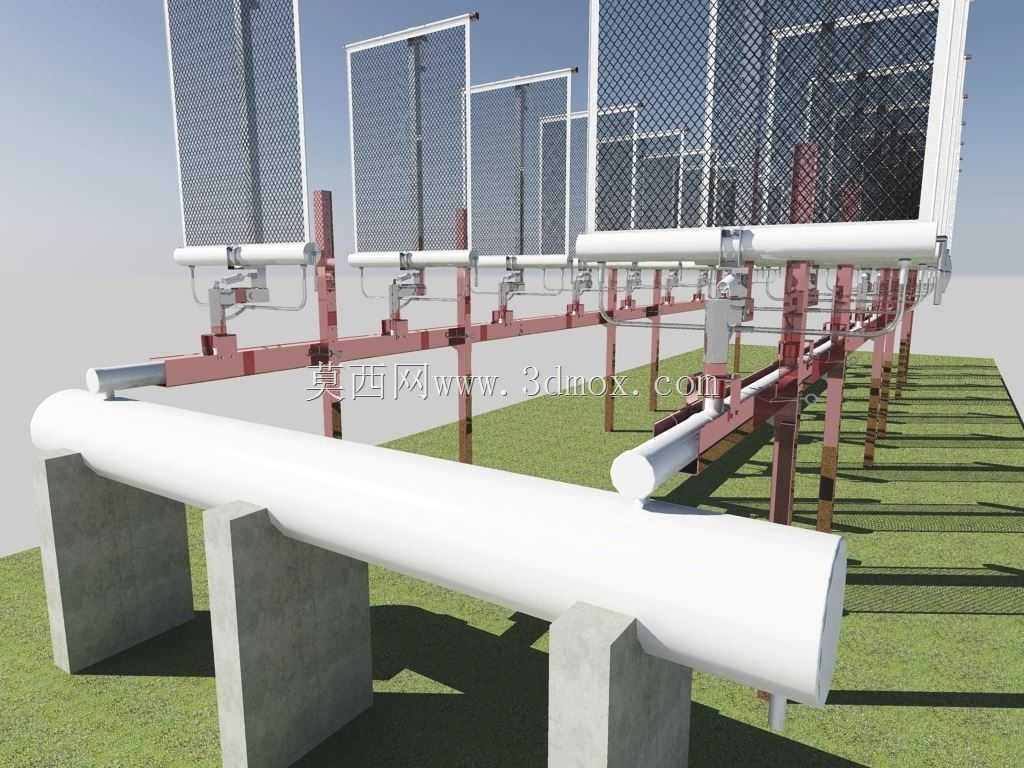

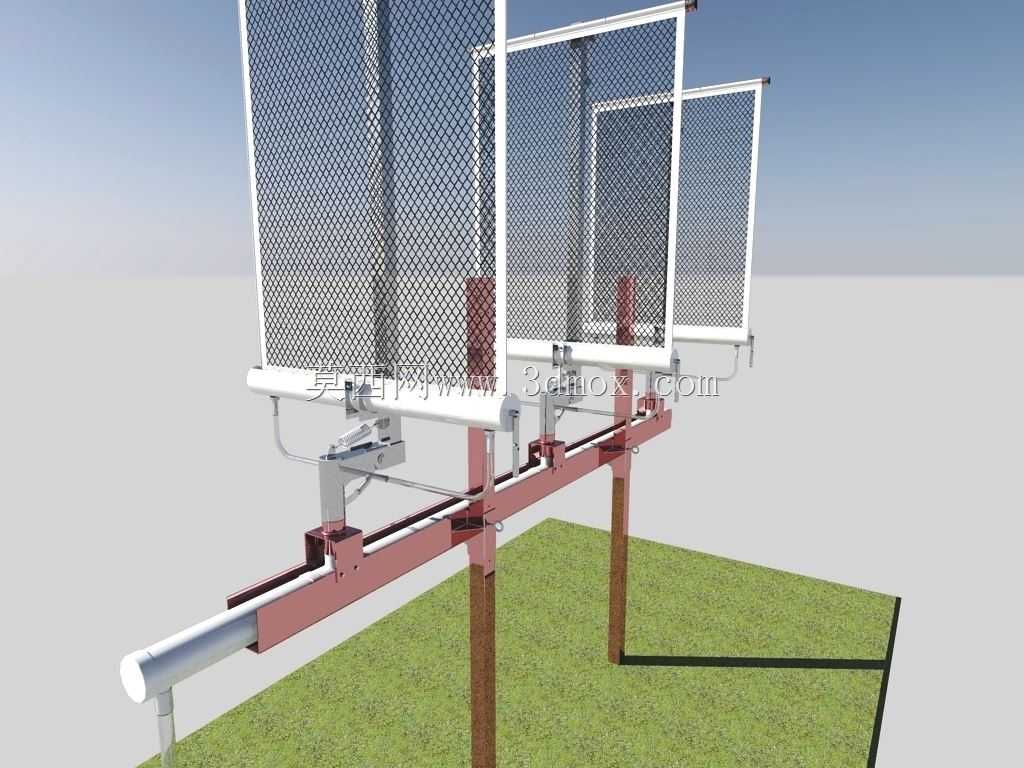

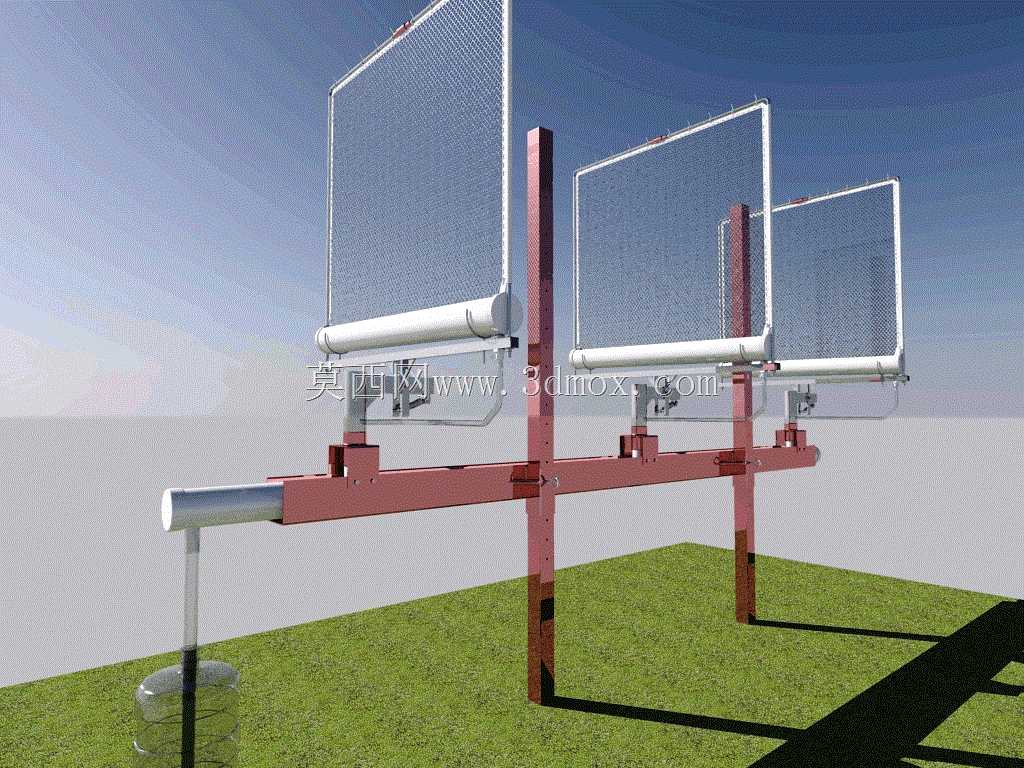

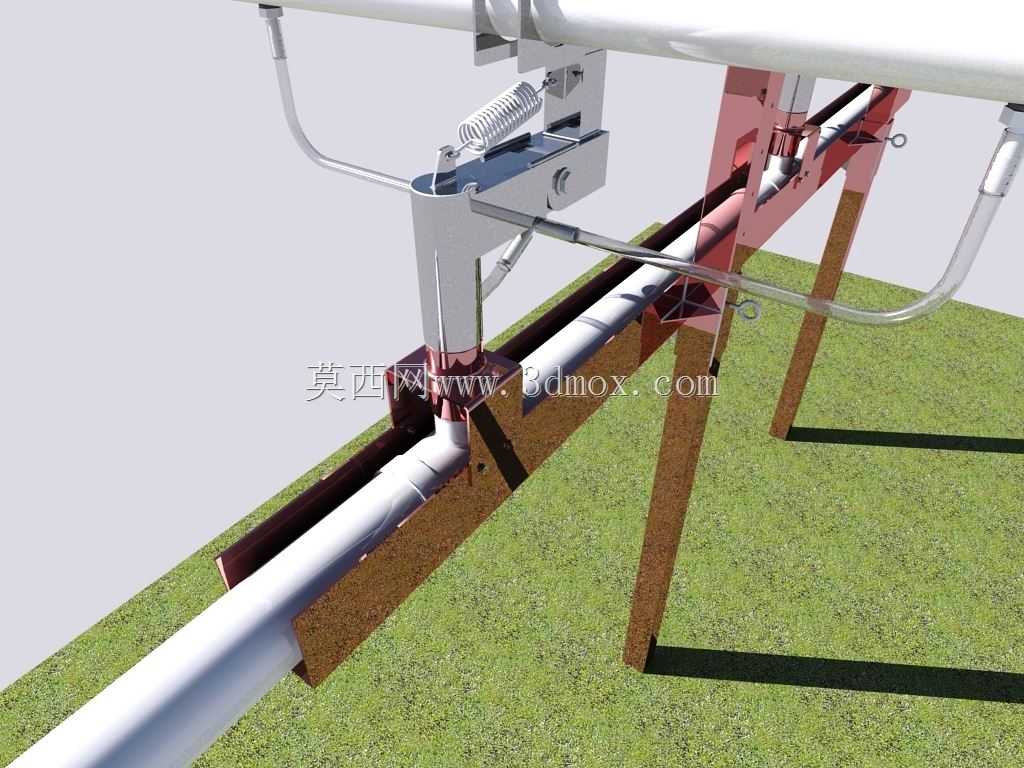

　　装置的汇水管路全部采用150mm规格PVC管材拼装，所有横向布设的汇水管道都设置了1度的安装倾斜角，倾斜方向统一指向主储水罐位置，保证网面汇集的水流能依靠重力顺畅流入储水单元，不会在管道内部形成积水残留，避免低温环境下管道存冰冻胀开裂。主储水单元同样采用150mmPVC管加工而成，管路连接位置预留了旋转自由度，上部捕水臂可实现360度水平旋转，旋转部位内置塑料衬套，转动过程中不会磨损连接的输水软管，当风向发生变化时，捕水网面可在风力带动下自动调整朝向，始终保持网面正对来风方向，不需要额外加装风向跟踪的电控结构，纯机械结构即可实现风向自适应，大幅降低了后期运维的复杂度。

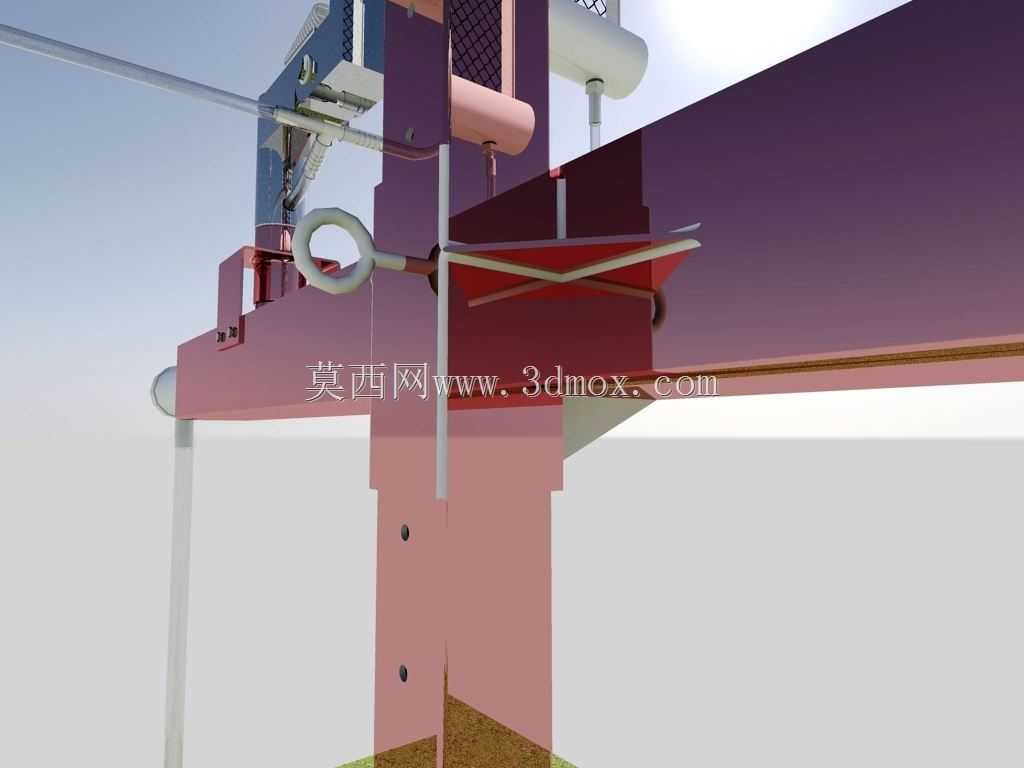

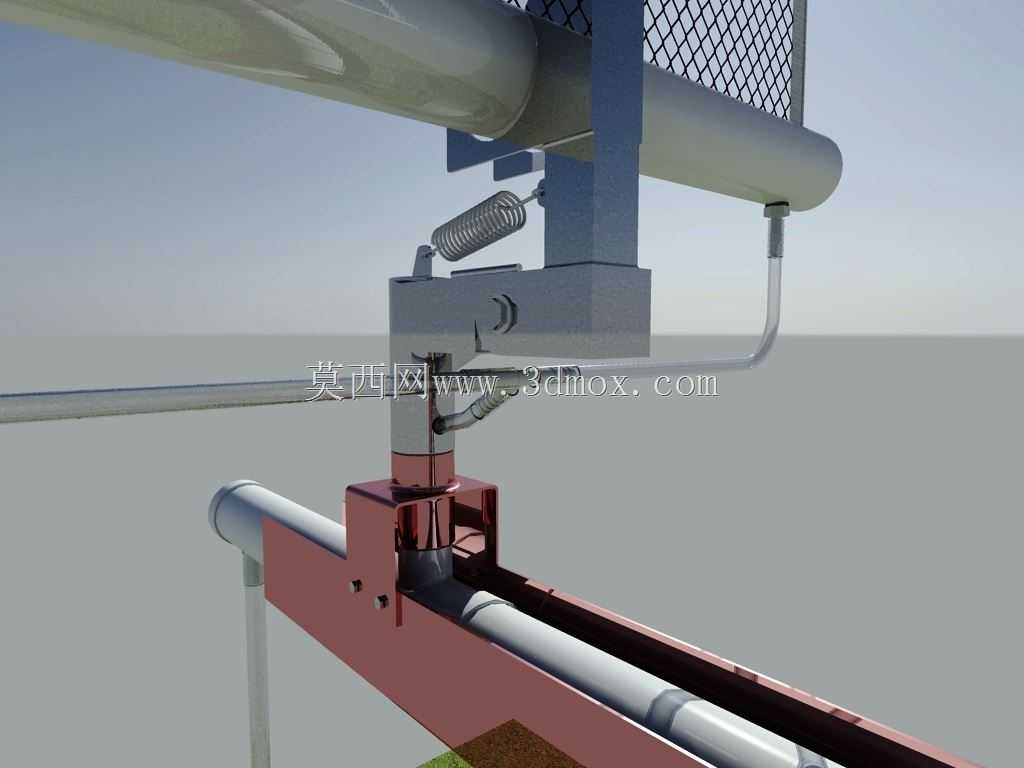

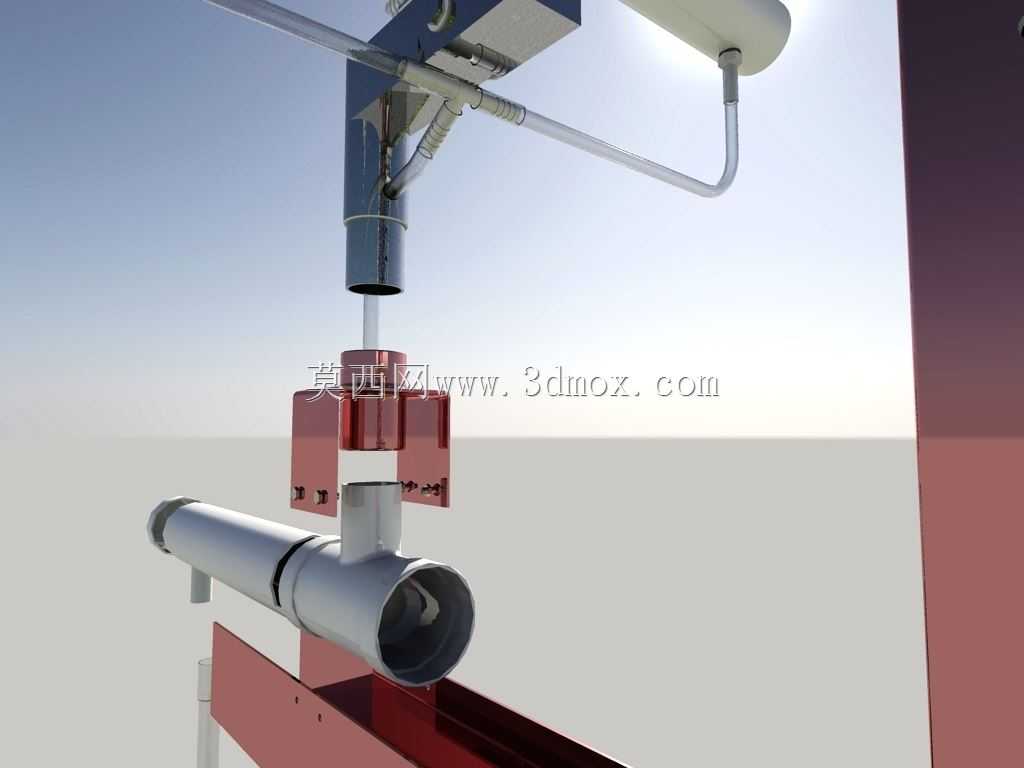

　　管路的旋转连接部位做了特殊的限位结构，允许上部组件在一定角度范围内自由转动，同时不会因为过度旋转拉扯输水软管，避免管路脱落漏水。下部汇水管道上设置了专用的固定支座，用来承托上部旋转组件的重量，减少旋转接头部位的轴向载荷，延长密封部件的使用寿命。管道末端加装了端盖封闭，预留了排污接口，可定期打开端盖清理管道内部沉积的泥沙、虫尸等杂物，保证汇水通路顺畅。整套装置的所有管路接口都做了密封处理，汇水过程中不会出现二次渗漏损失，捕网收集到的雾滴顺着网丝流入下部汇水槽，再汇入倾斜布置的主管道，最终全部流入储水罐内存储，储水罐可根据用水需求外接输水管道，将收集到的雾水输送到用水点位。

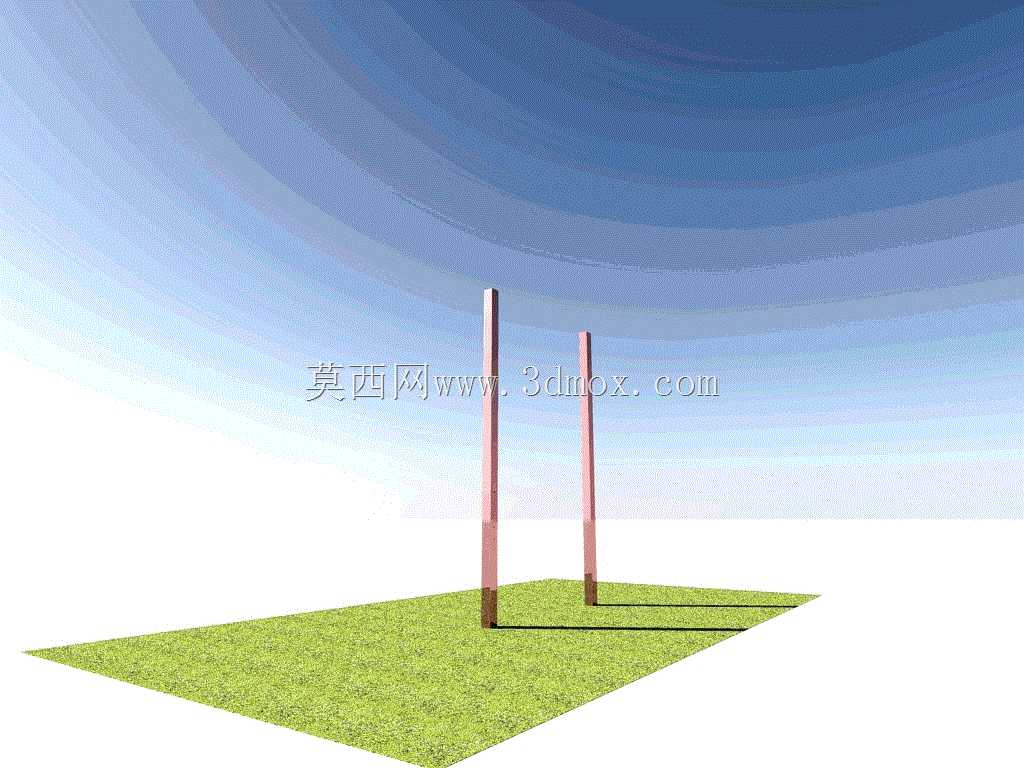

　　在结构设计过程中，充分考虑了户外长期使用的耐候性需求，所有金属构件都做了防腐防锈处理，PVC管材选用抗紫外线的户外专用型号，避免长期日晒导致管材老化变脆。装置的拆装不需要大型吊装设备，所有构件都采用螺栓拼接，现场安装时只需要常规手动工具即可完成组装，后期维护更换部件也不需要整体拆解结构，单个构件损坏可单独拆卸替换，降低全生命周期的使用成本。针对不同区域的风况差异，框架的支腿可选择混凝土预埋或是地锚固定两种安装方式，土层厚实的区域可采用地锚快速固定，岩石基面的区域可采用膨胀螺栓固定，适配多种复杂的安装基面条件。
