腕部弹簧助力康复训练辅具结构设计

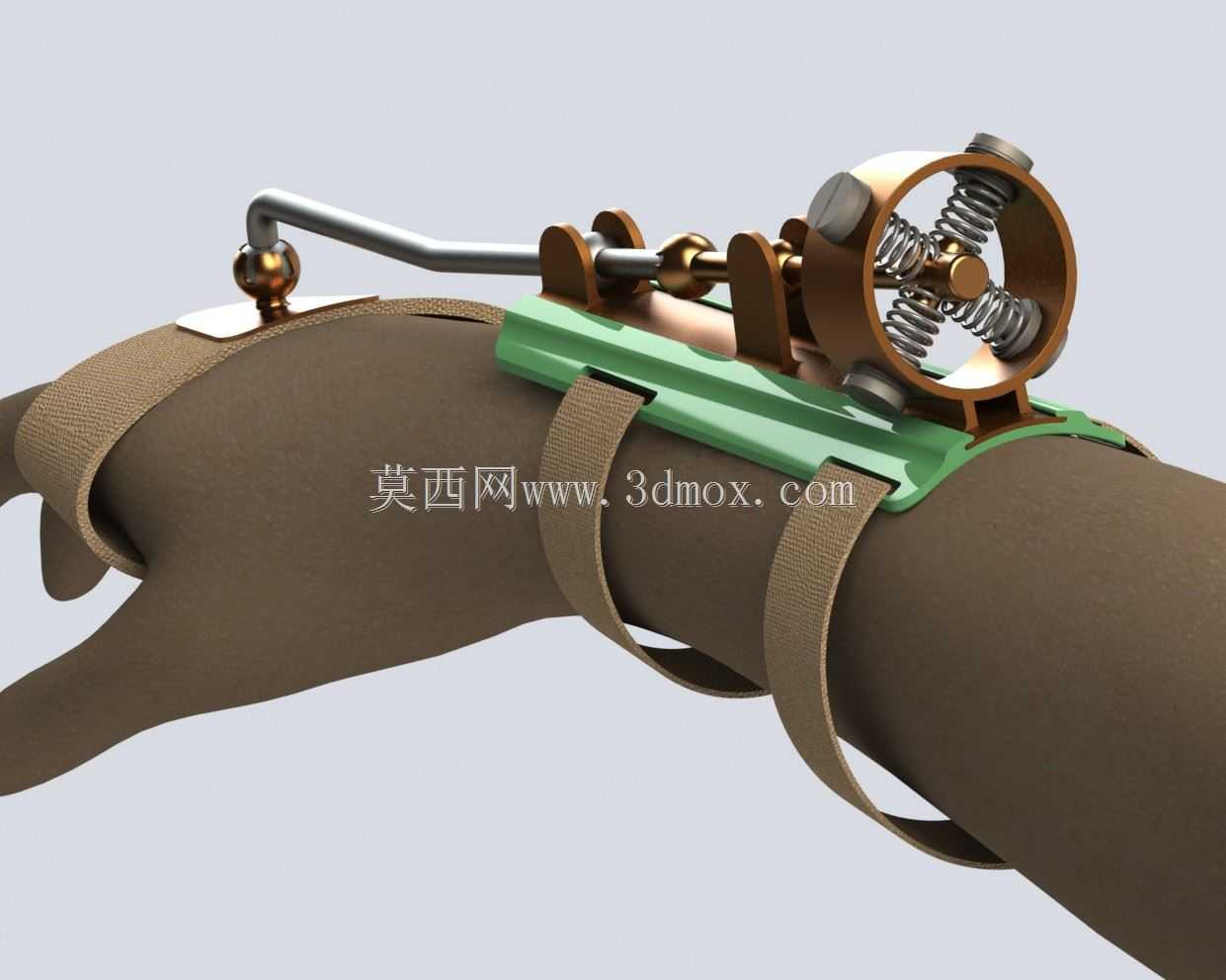

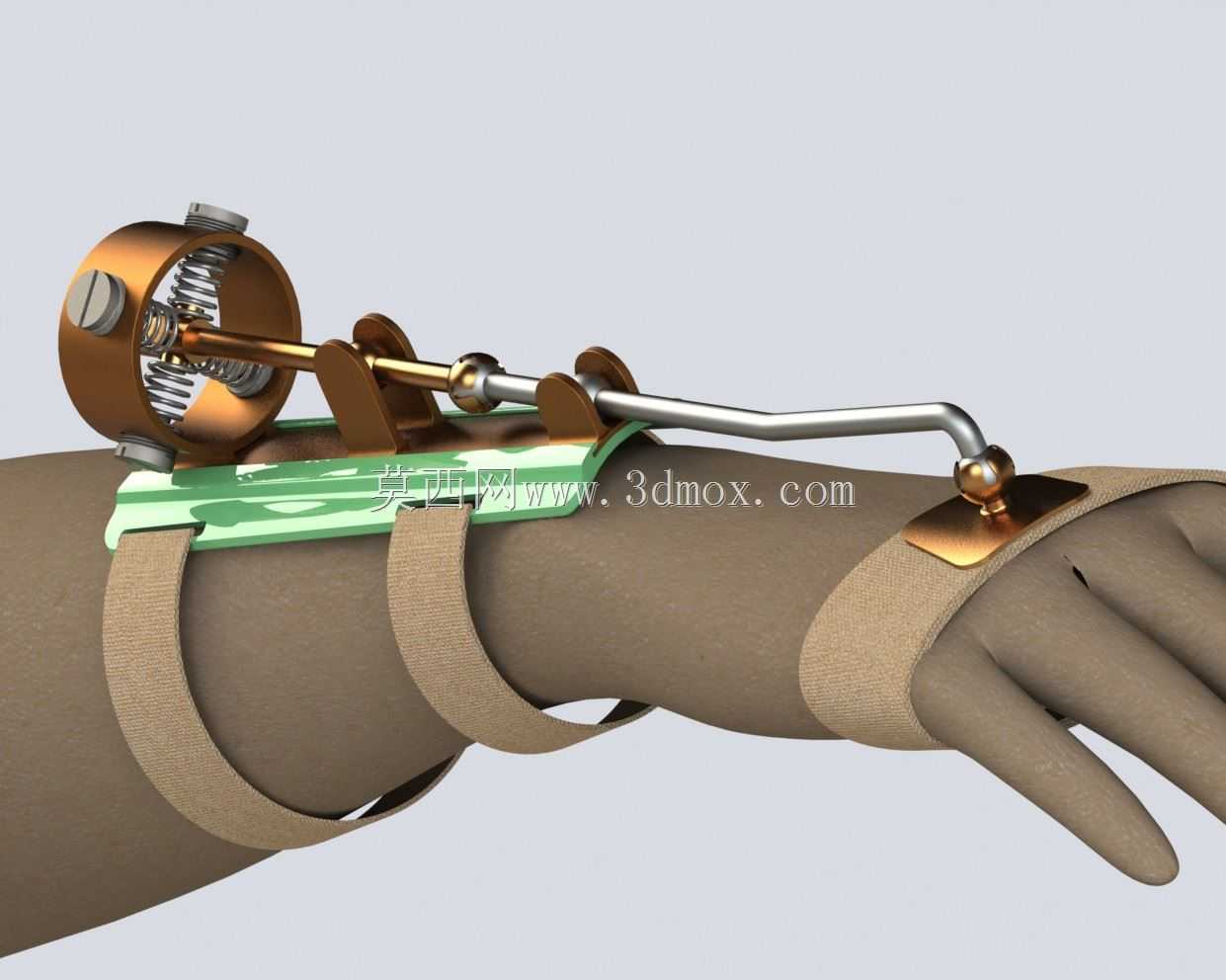

　　这款腕部辅具的核心应用场景集中在术后腕关节活动度恢复、神经损伤后肌力重建以及长期重复性腕部劳作人群的劳损防护领域，区别于市面常见的刚性固定支具，它没有完全锁死腕部的活动自由度，而是通过可调弹簧组件提供持续可控的辅助力矩，适配不同恢复阶段的训练需求。从结构布局来看，接触人体的衬板采用贴合前臂掌侧的弧面造型，边缘做了大圆角过渡，避免长期佩戴时对尺骨、桡骨突出位置造成压疮，三道绑带分别布置在前臂中段、前臂远端以及掌根位置，绑带宽度控制在25mm，既保证固定时的受力均匀性，也不会过度压迫局部血管与软组织。核心的弹簧助力组件布置在腕关节背侧位置，一端通过环形卡箍固定在前臂衬板的金属支架上，另一端通过球铰结构连接到掌部的固定托片，

　　球铰的转动中心完全对齐人体腕关节的自然转动轴心，避免活动过程中产生额外的牵扯力矩造成二次损伤。设计阶段最初的考量重点是抵消装置自身重量对腕部的额外负荷，因此所有金属杆件都采用空心薄壁结构，在保证抗弯强度的前提下尽可能降低整体自重，弹簧的选型经过多轮力矩匹配测试，初始预紧力可以通过端部的调节旋钮进行无级调整，当佩戴者做腕部屈曲动作时，弹簧被压缩储存弹性势能，在伸展动作阶段缓慢释放，辅助肌力不足的使用者完成全幅度的关节活动，不会出现突然卸力的情况。安装边界方面，整个装置的前臂固定段长度控制在180mm，适配绝大多数成年人的前臂尺寸，掌部托片延伸至掌指关节位置，不会干扰手指的自然抓握活动，侧向的金属连接杆做了内凹避让设计，当腕部做桡偏、

　　尺偏动作时不会与尺骨茎突、桡骨茎突发生结构干涉。实际使用中，这套结构可以根据康复进度更换不同刚度的弹簧，从早期被动活动阶段的低刚度助力，到后期抗阻训练阶段的高刚度负载，无需更换整套支具仅需调整弹簧参数即可适配不同训练阶段的需求，衬板与皮肤接触的一侧覆盖有可更换的亲肤垫层，方便长期佩戴时的清洁更换，所有外露的金属部件都做了圆角钝化处理，没有尖锐棱角，避免活动过程中剐蹭衣物或者皮肤。结构上的球铰连接设计允许腕部在三个自由度上进行小范围活动，区别于单轴铰链只能完成屈伸动作的局限，更贴合人体腕部复合活动的生理特性，固定绑带采用魔术贴结构，可以根据使用者的臂围快速调整松紧度，穿脱无需额外工具，整套装置的重量控制在200g以内，

　　长时间佩戴不会给前臂造成明显的负重感。在弹簧机构的布局优化上，设计团队反复调整了弹簧的安装角度，确保弹簧力的作用方向始终与腕部转动的切线方向保持一致，尽可能减少分力损耗，让助力效果更直接，支架与衬板的连接位置采用可微调的滑动结构，可以根据不同使用者的腕部位置前后调整核心组件的固定位置，保证转动中心的对位精度，避免因个体尺寸差异造成的佩戴不适感。
