可旋转高度调节式多组网面集雾装置

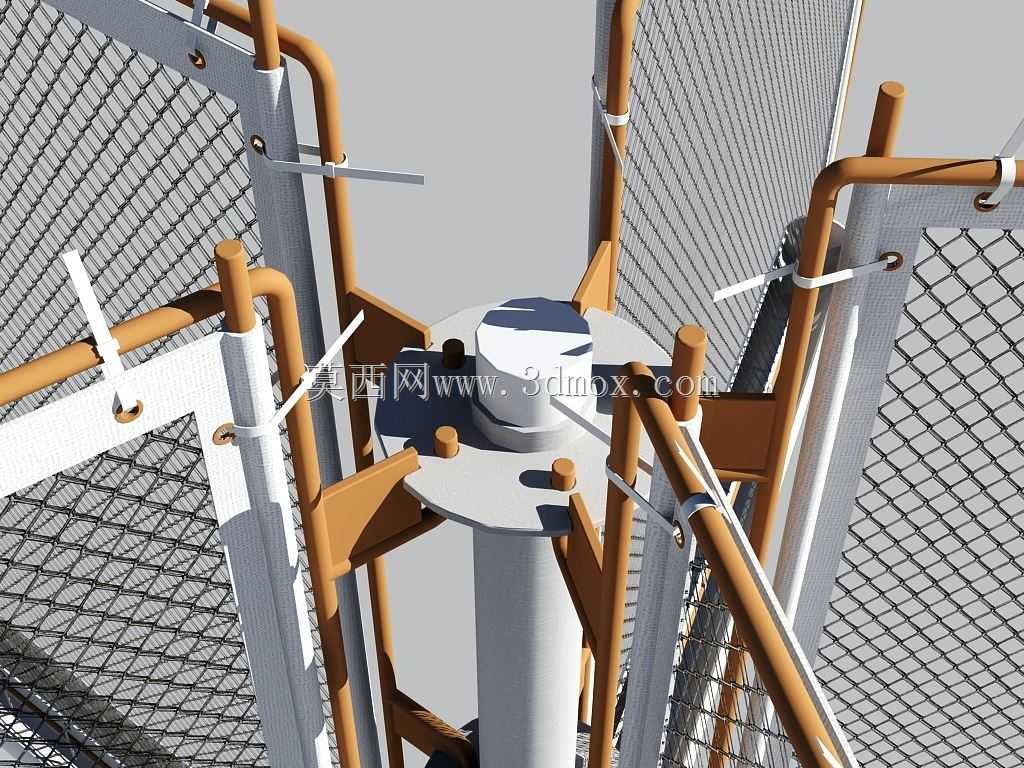

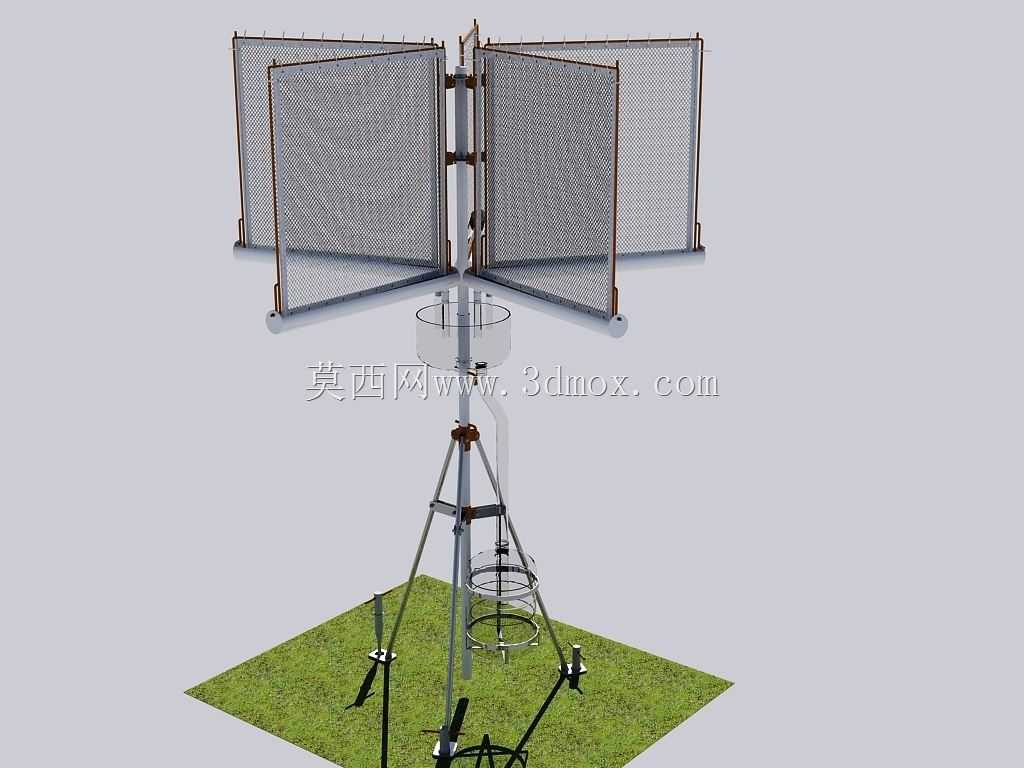

　　在干旱少雨、雾天频次较高的山地、沿海岛屿以及荒漠边缘区域，常规取水方式难以覆盖零散作业点位的供水需求，这类依靠网面拦截雾滴实现液态水收集的装置，能够在无外接动力的条件下完成空气中雾水的捕集、汇流与存储，为野外作业点位、小型植被灌溉区域提供稳定的非传统水源补给。这套集雾装置的核心捕集单元采用多组网面平行排布结构，网面选用低流阻高附着的编织材质，能够在气流穿过网孔时，让悬浮的细小雾滴附着在网丝表面，随着雾滴不断聚结增大，在重力作用下顺着网面竖向滑落至下方的汇流结构中。区别于传统固定朝向的集雾网组，这套装置搭载了可360度旋转的集水基座，能够在自然风力的带动下自动调整网面朝向，始终保持网面与来雾方向处于最优接触夹角，

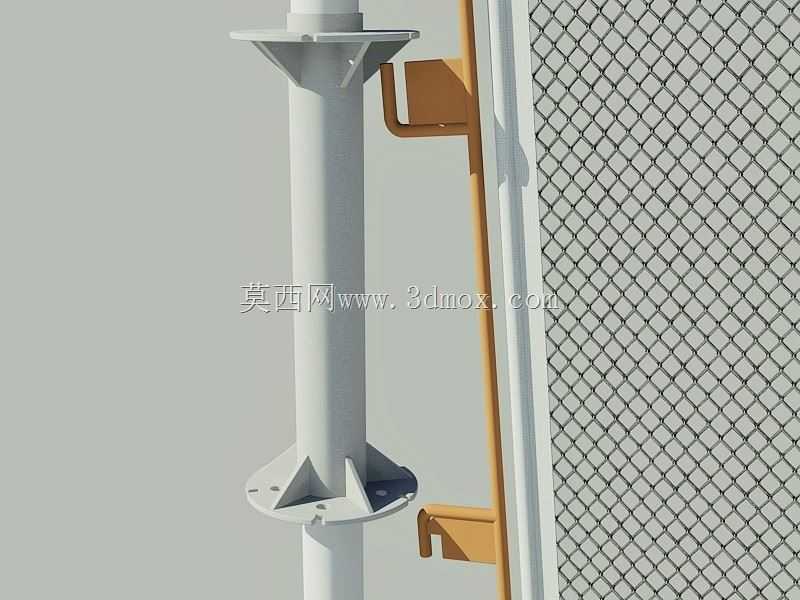

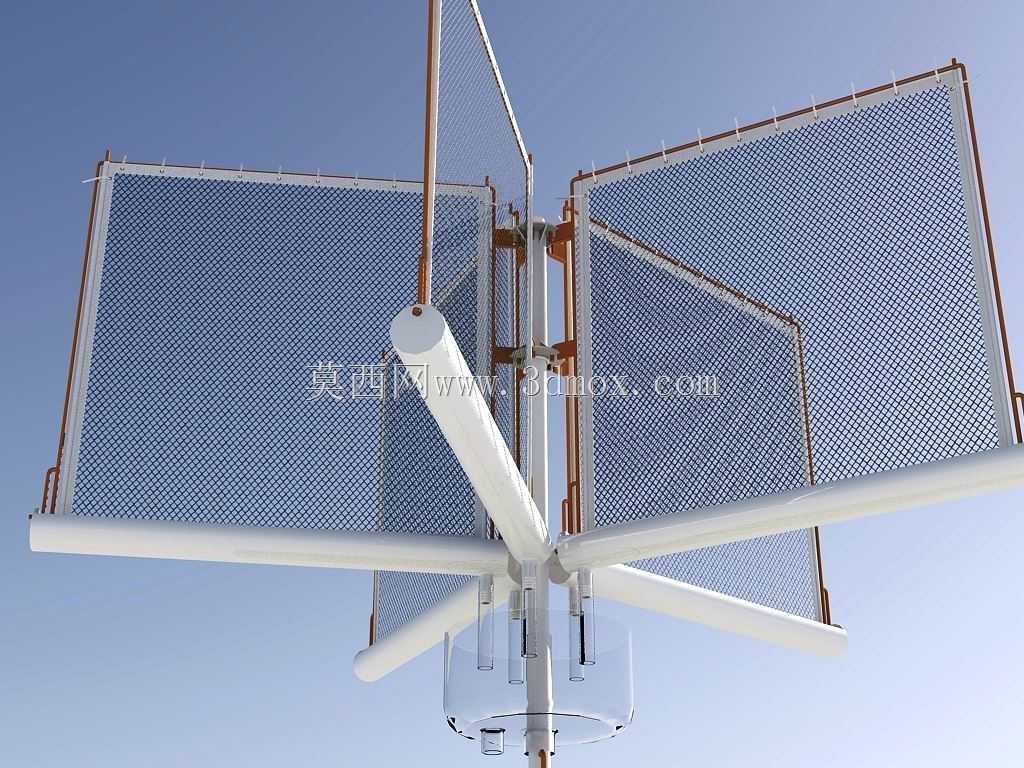

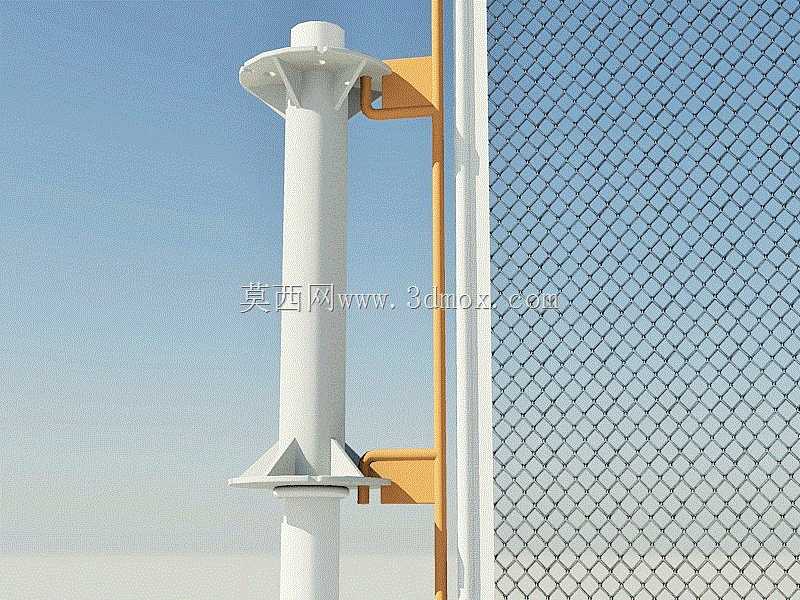

　　避免固定朝向在风向偏移时捕集效率大幅下降的问题。支撑结构采用三角架式落地安装形式，支脚末端设置有地锚固定结构，能够在草地、砂石地面等不同户外场地完成快速固定，抵御常规户外风力作用下的倾覆风险。支架的立杆部分设置有坡度调节与高度调节结构，可根据安装场地的地面平整度调整支脚伸出长度，保证上部网面组始终处于水平状态，整体安装高度可根据现场植被高度、地形遮挡情况在0至3米区间内灵活调整，避免周边遮挡物影响气流穿过网面。集水汇流部分采用PVC管材作为导水通道，网面滑落的水滴汇入中部的环形集水槽后，通过导水管直接接入下方储水容器，整个汇流通道做了顺滑过渡处理，减少水流在通道内的残留挂壁，提升集水效率。

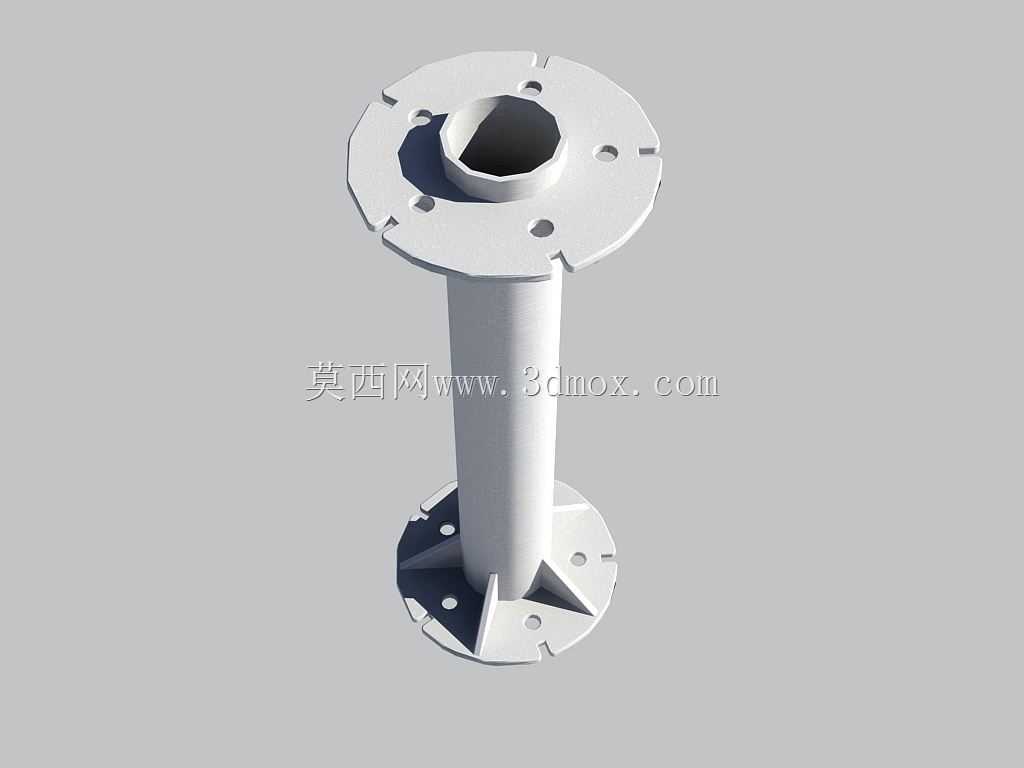

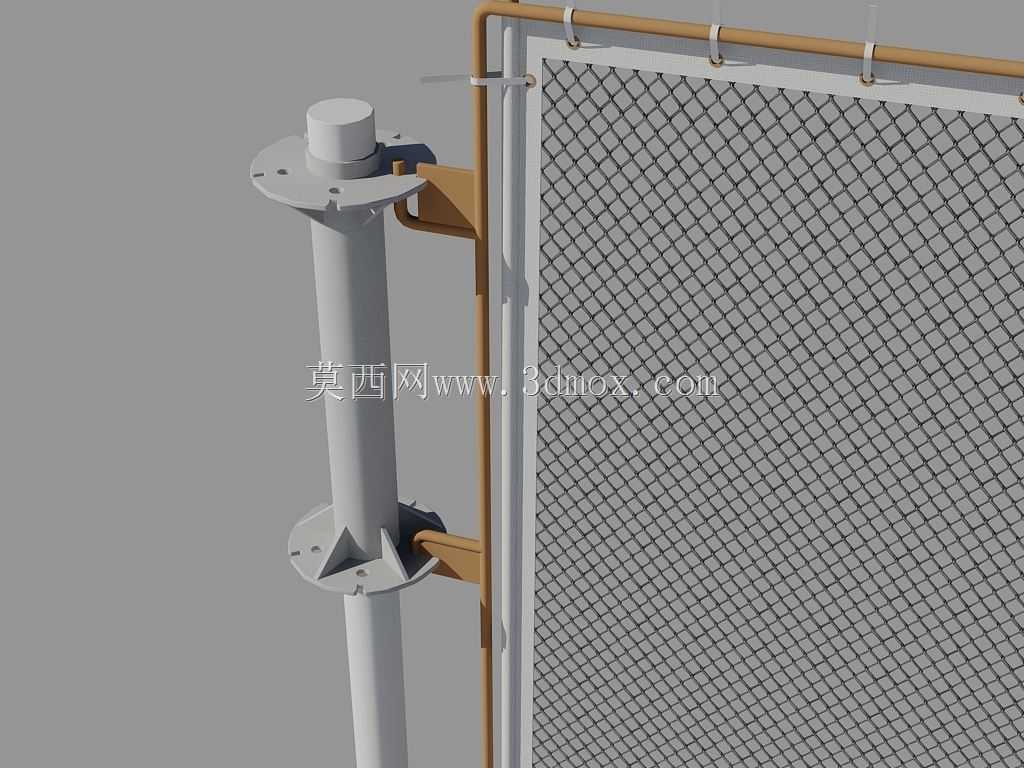

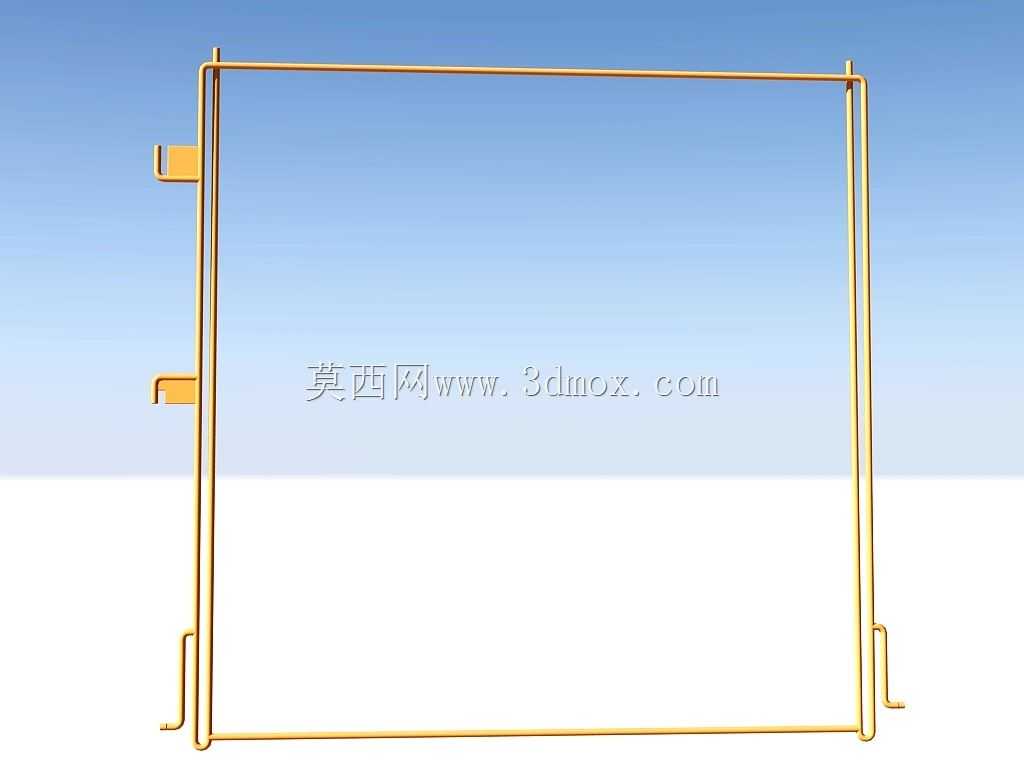

　　整套装置的结构件采用10mm直径圆棒作为网面框架的支撑骨架，搭配标准100mmPVC管作为汇流与导水构件，所有连接节点均采用快装式结构设计，现场安装无需复杂焊接或专用加工工具，仅需常规手动工具即可完成整套设备的组装。网面组支持多规格配置，可根据现场雾浓度、需水量选择单组、2组、3组乃至5组网面的配置方案，不同配置下的整体迎风投影面积可灵活调整，适配不同取水规模的使用需求。在结构设计过程中，充分考虑了户外长期使用的耐候性需求，所有金属结构件均做了防锈蚀表面处理，网面材质选用抗紫外线老化的编织材料，能够在户外暴晒、凝露反复交替的环境下长期保持结构强度与捕集性能。装置的旋转基座采用低阻尼转动结构，无需额外配重即可在微风条件下完成朝向调整，

　　不会出现卡滞或转动过度的问题。从安装边界来看，单组5网面配置的最大展开宽度不超过2.2米，三角支架的最大落地支撑直径约1.8米，安装时仅需清理出对应范围的平整地面即可完成固定，无需大面积开挖基础，适合在地形复杂的山地、坡地零散布设。在实际应用场景中，这类装置除了用于野外零散点位的生活供水补给，还可用于干旱区域的植被恢复灌溉、山区气象观测点位的雾水样本采集，甚至在沿海高盐雾区域可配合后续处理装置完成淡水资源的初步收集。整套结构没有复杂的传动部件与电子元件，日常维护仅需定期清理网面附着的沙尘、虫渍，保证网孔的通气性即可，维护成本极低，适合无专人值守的野外点位长期布设。在建模过程中，对网面的编织纹理、支架的连接节点、汇流槽的导流坡度都做了1:1的结构还原，所有构件的装配间隙、连接方式都符合实际加工装配的工艺要求，可直接用于结构验证、样机加工的参考依据。
