带50mm轴承的重载入口铰接连接结构

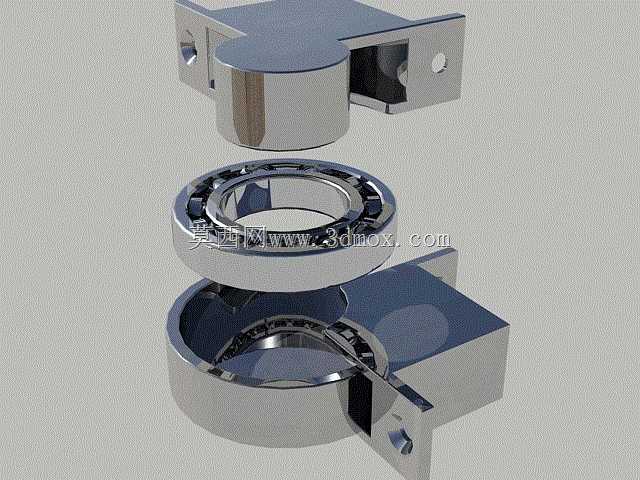

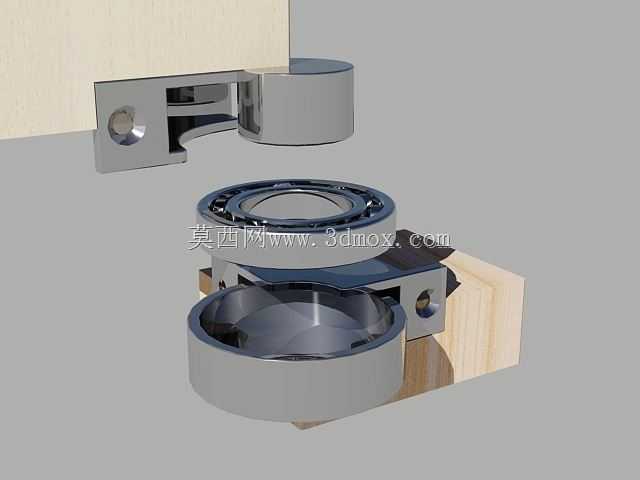

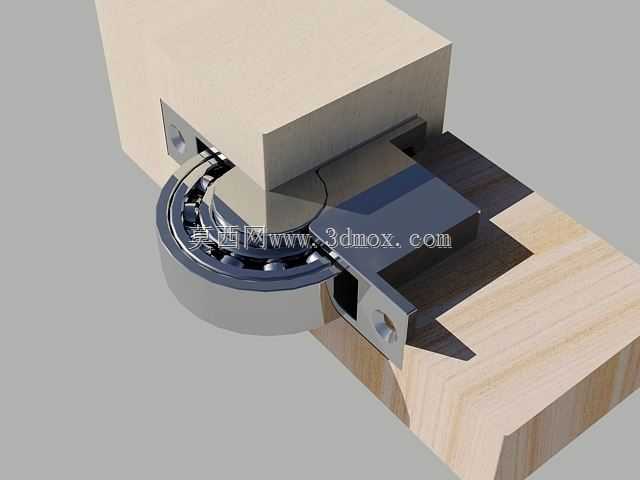

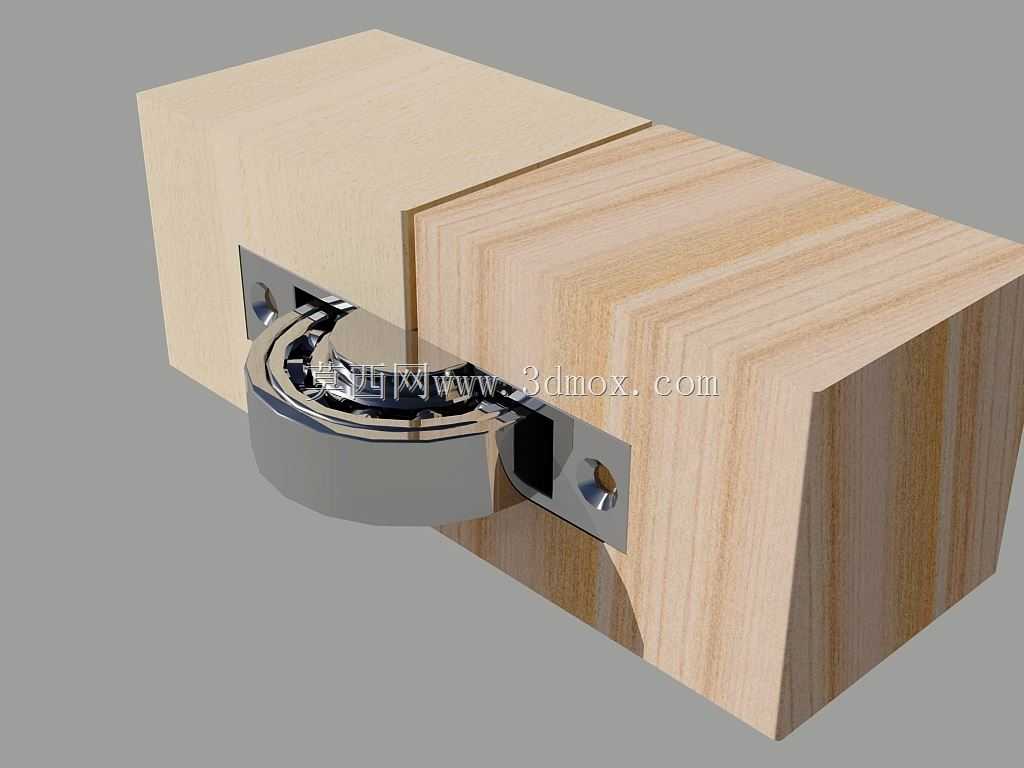

　　在各类工业防护门、设备检修舱门、重型柜体入口的结构设计中，铰接部件的承载能力与转动顺滑度直接决定了整套门体结构的使用寿命与操作体验，常规的销轴式铰链在承受径向载荷较大、开启频次较高的场景下，很容易出现销轴磨损、转动卡滞、配合间隙变大导致门体下沉错位的问题，这款集成了标准滚动轴承的入口铰接结构，正是针对这类重载、高频开启的使用场景做的针对性结构优化。从结构组成来看，整套铰接结构分为上下两个固定安装座与中间的转动连接段，中间嵌入的50mm规格深沟球轴承承担了主要的径向承载功能，相比传统的铜套滑动摩擦结构，滚动轴承的摩擦系数更低，长期使用的磨损量更小，即使在承受数百牛的径向门体载荷时，依然能保持顺畅的转动手感，

　　不会出现使用一段时间后开关门费力、异响的问题。上下安装座均采用了带安装孔的板式结构，安装面做了铣平处理，保证与门体、门框安装面的贴合度，避免安装后出现附加的安装应力导致轴承偏载，安装孔的位置公差按照IT7级精度控制，装配时可以直接通过螺栓完成固定，不需要额外的配做加工，降低现场安装的调整工作量。设计过程中，首先核算了常规重型入口门体的重量范围，确定轴承的额定动载荷需要覆盖1.5倍的实际使用载荷，留出足够的安全余量，避免冲击载荷下轴承出现早期失效；其次对铰接结构的转动间隙做了控制，轴承内圈与转轴、外圈与安装座的配合分别选用基孔制过渡配合与基轴制过渡配合，既保证装配后不会出现径向窜动，也不会因为配合过紧导致轴承转动卡滞。

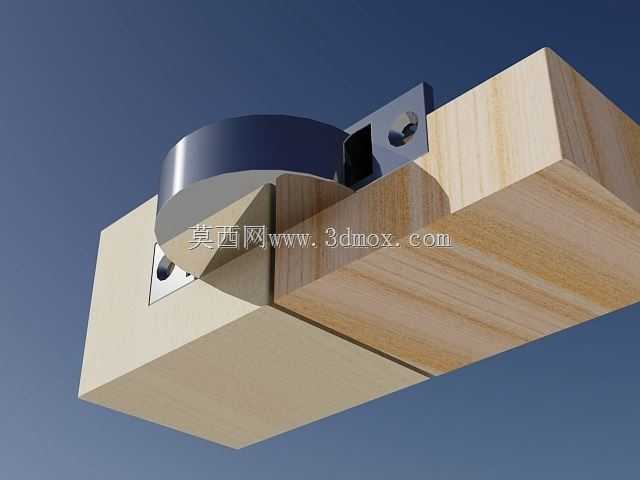

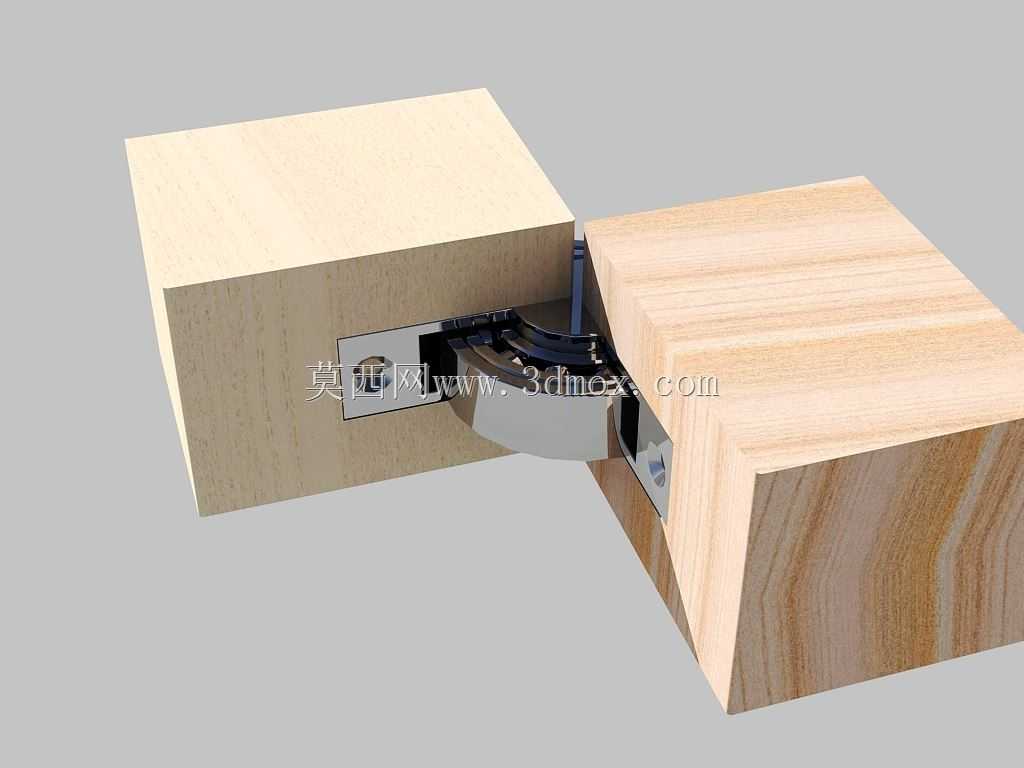

　　上下铰接座的外形做了圆弧过渡处理，没有尖锐的棱角，避免安装和使用过程中出现磕碰划伤，同时转动部位的上下端面都做了贴合间隙控制，既可以避免灰尘、碎屑进入轴承滚道影响使用寿命，也不会因为端面摩擦增大转动阻力。从安装边界来看，整套铰接结构的轴向安装尺寸紧凑，突出安装面的高度控制在较小范围内，不会占用过多的门体侧边空间，对于安装空间受限的柜体入口、设备舱门场景有很好的适配性；转动角度范围可以覆盖0到180度的常规门体开启需求，在最大开启角度下也不会出现结构干涉。在实际选型应用中，这类带轴承的铰接结构尤其适合用在钣金厚重的工业设备防护门、仓储重型柜门、洁净车间密闭门这类对铰链承载能力、转动可靠性要求较高的场景，相比普通的冲压铰链，

　　它的承载能力提升数倍，维护周期更长，不需要定期加注润滑脂也能保持长期的顺畅转动。结构建模过程中，对轴承的安装位做了限位台阶设计，装配时轴承可以直接抵靠在台阶面上，不需要额外的挡圈做轴向定位，减少了零件数量，也降低了装配的工序复杂度；上下安装座的安装孔采用了对称式布局，左右门体安装时可以通用，不需要单独区分左右铰链，减少备件的种类，方便后期的维护更换。在做结构强度校核时，对安装座的受力薄弱位置做了加厚处理，通过有限元分析验证在最大额定载荷下，安装座的变形量控制在0.05mm以内，不会因为长期受力出现变形导致门体错位。同时，整个铰接结构的外露面都可以根据使用场景做表面处理，钢制件可以做镀锌、镀铬或者喷塑处理，适配不同的使用环境，在潮湿或者有轻微腐蚀的场景下也能保证足够的防锈能力。
