混凝土基材用膨胀式锚定螺栓紧固结构

　　在建筑幕墙龙骨固定、工业设备基座安装、管廊支架挂载这类需要在混凝土、石材等脆性基材上实现可靠连接的场景中，普通螺纹螺栓无法直接在无预制螺纹的基材上形成有效握裹，膨胀式锚定螺栓就是针对这类需求开发的机械紧固元件。本次展示的这款锚定结构，和常规端部外扩的膨胀螺栓不同，其胀开部位的受力逻辑做了针对性调整：常规膨胀螺栓拧紧螺母后，胀套会在螺栓锥头的挤压下向螺栓轴线四周均匀外扩，靠胀套与孔壁的挤压力、摩擦力承载，而这款结构的胀套在拧紧螺母后，会向靠近安装基面的一侧偏置胀开，能更充分利用基材表层以下的密实区域承载，避免普通膨胀螺栓在靠近孔口位置胀开时，因混凝土表层强度不足引发的孔口崩裂、锚固力衰减问题。

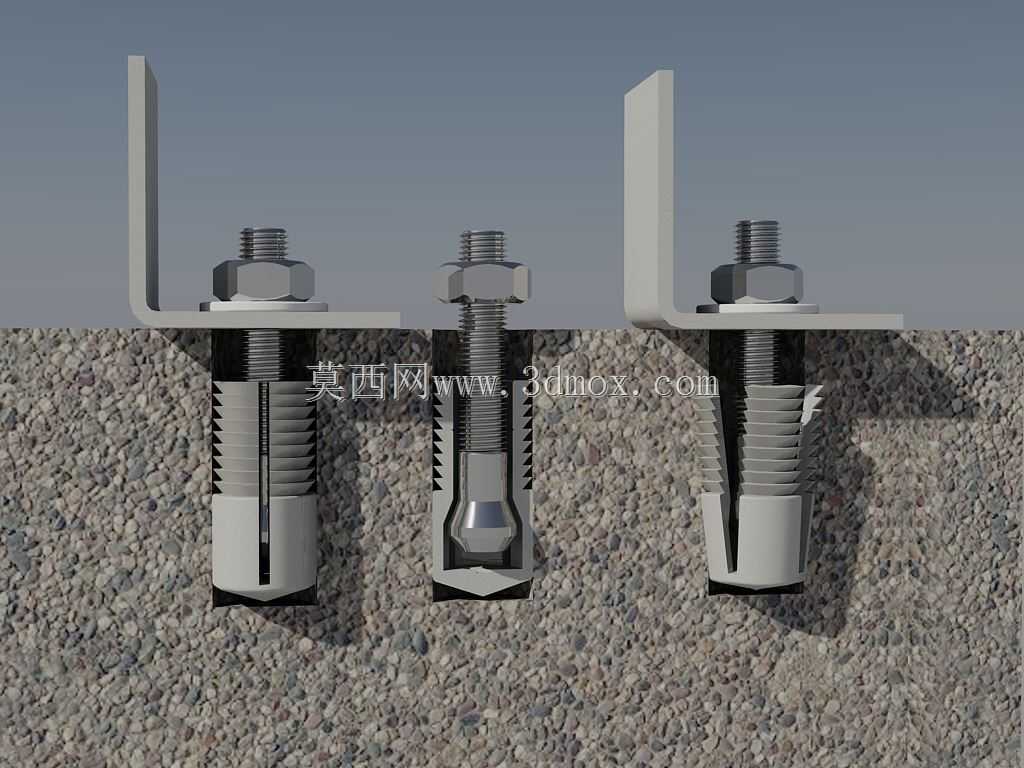

　　从结构组成来看，整套组件包含带锥头的螺栓杆、开有纵向伸缩缝的分体式胀套、平垫圈以及六角锁紧螺母四个核心部分，没有额外的塑料胀管或化学粘结剂组分，属于纯机械锚固结构，不受施工现场温度、化学胶体固化时间影响，安装完成即可达到额定承载能力，适合赶工的现场安装作业以及低温、高湿等特殊施工环境。螺栓杆的螺纹段长度预留了足够的调节余量，可适配不同厚度的被连接件，垫圈采用大外径平垫，能分散螺母对被连接件表面的压应力，避免被连接件是薄钢板、铝合金型材这类低刚度构件时出现表面压溃变形。

　　设计这款锚栓结构时，首先要匹配混凝土基材的钻孔参数，钻孔直径需与胀套的闭合外径保持过渡配合，间隙量控制在0.2mm以内，间隙过大会导致胀开后接触面积不足，锚固力离散性变大，间隙过小则会造成安装时敲入困难，甚至砸坏胀套的伸缩缝结构。钻孔深度需要比螺栓的植入深度深10mm左右，预留出钻孔时产生的碎屑容纳空间，避免碎屑堆积在孔底导致螺栓无法插到底，造成实际锚固长度不足。胀套的纵向伸缩缝采用对称三缝结构，相比常见的两缝结构，胀开时三个瓣片的受力更均匀，不会出现单瓣过度胀开刺破孔壁、其余瓣片未完全贴合的偏载问题，胀套下端的内锥面与螺栓杆下端的外锥面锥度保持一致，锥角设计为12度，这个角度既可以保证拧紧螺母时锥面能顺利推动胀套外扩，又能在承载时形成足够的自锁效应，避免受拉时胀套回缩松脱。

　　安装边界方面，这类锚栓对基材的厚度、边距、间距都有明确要求，基材最小厚度不能低于螺栓植入深度的1.5倍，避免胀开时基材背面发生贯通开裂；锚栓距离混凝土构件边缘的最小边距不能低于8倍螺栓公称直径，防止边距过小导致混凝土边缘劈裂破坏；相邻两个锚栓的间距不能低于10倍螺栓公称直径，避免相邻锚栓的胀开应力区重叠，降低整体锚固承载力。在实际选型应用时，需要根据被连接件的总厚度选择对应长度的螺栓，保证拧紧后螺栓露出螺母2-3个螺距，既不能露出过长影响后续配件安装，也不能露出过短导致螺纹啮合长度不足，引发滑丝失效。

　　和化学锚栓相比，这种纯机械膨胀锚栓没有老化问题，在户外紫外线照射、温差交变的环境下长期使用不会出现粘结剂老化失效的问题，也不存在化学药剂流淌污染基材的隐患，适合用在幕墙后置埋件、钢结构柱脚辅助固定、电缆桥架支架安装、通风管道吊点固定等多种场景。在做三维建模时，需要重点还原胀套的伸缩缝结构、锥面的配合角度，以及胀开前后的形态差异，才能准确模拟实际安装后的受力状态，为后续的安装模拟、承载力校核提供准确的模型基础。建模过程中要注意各零件的配合公差，螺栓杆与胀套内孔的间隙、螺母与螺栓螺纹的配合都要符合机械设计的公差要求，避免出现干涉问题，保证模型可以直接用于虚拟装配验证、安装工艺演示等工程场景。
