蜂窝镂空斜置铰接支撑结构件

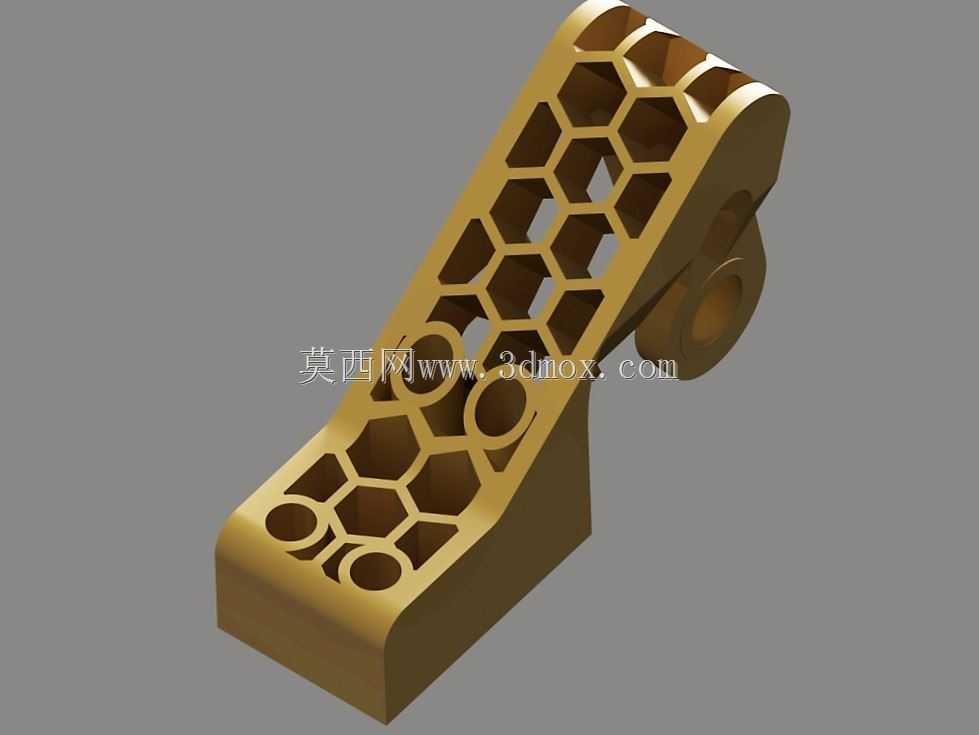

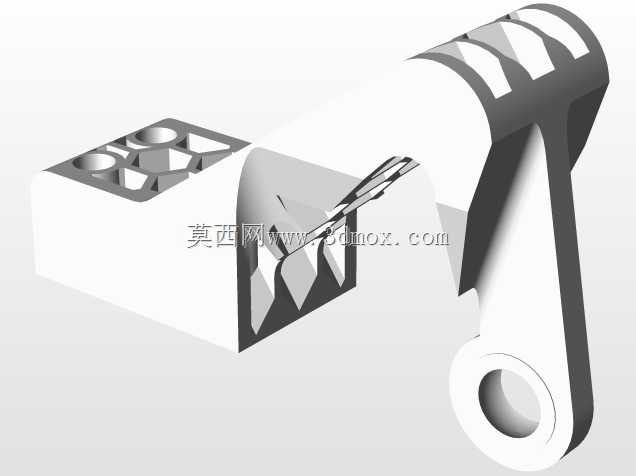

　　这类带蜂窝镂空的斜置铰接支撑件，常出现在需要兼顾结构强度与自重控制的机械铰接工位上，比如轻型输送线的侧挡铰接支座、小型可调工装的角度支撑臂、非标自动化设备的活动限位支架等场景，核心作用是在两个存在相对转动需求的安装面之间，提供稳定的支撑承载，同时通过结构设计降低整体构件重量，减少转动副的额外负载。从结构细节来看，构件主体采用斜置的楔形支撑形态，一端设置带同轴孔的铰接耳结构，用于穿装铰接销轴，与设备的固定基座形成转动副，铰接耳的孔位做了加厚处理，避免销轴长期受剪出现孔口变形；另一端为平直的安装贴合面，可通过螺栓与被支撑的活动部件锁紧，贴合面边缘做了小尺寸倒角，既方便安装对位，也能消除安装面的锐边毛刺，避免装配时刮伤操作人员或相邻部件。

　　主体区域的蜂窝镂空设计并非单纯的造型处理，而是基于等强度结构优化的思路排布：正六边形的蜂窝格在相同耗材占比下，能提供比均匀实心结构更高的平面抗扭、抗弯刚度，格孔的排布顺着构件的主应力方向延伸，从铰接端到安装端，蜂窝格的壁厚根据应力分布做了渐变调整，靠近铰接耳的高应力区域格壁更厚，靠近支撑末端的低应力区域格壁适当减薄，在保证整体承载能力不低于实心构件75%的前提下，整体自重可降低40%以上，对于需要频繁随活动部件转动的支撑结构来说，减重带来的惯量降低效果十分明显，能有效减少铰接销轴的磨损，提升转动动作的响应速度。构件侧面的圆形镂空孔并非减重孔，而是用于穿装限位销或者走线的工艺孔，当支撑件转动到指定工作角度时，可通过该孔插入限位销，

　　与基座上的定位孔配合锁定角度，也可用于布设小型传感器的走线，避免线缆在构件转动过程中被剐蹭拉扯。从安装边界来看，铰接耳的销轴孔直径与常用的标准圆柱销轴适配，孔的同轴度公差控制在IT7级，保证销轴穿装后无卡滞，转动灵活；安装端的贴合面平面度控制在0.1mm以内，螺栓孔的位置度公差满足普通螺栓装配要求，不需要额外的配做加工即可直接安装使用。在实际工况适配中，这类结构件可根据使用场景选择不同的加工工艺，小批量试制时可采用3D打印尼龙或者金属粉末烧结成型，大批量生产时可通过熔模铸造后做少量机加工完成，蜂窝结构的脱模斜度在设计时已经做了预留，铸造时不会出现粘砂或者脱模困难的问题。需要注意的是，这类镂空支撑件不适合用于有大量粉尘、

　　切削液飞溅的工位，否则蜂窝格内容易积存杂物，长期使用可能会影响构件的转动平衡，在清洁要求较高的装配工位、轻型工装调节工位、小型实验设备的支撑结构上使用，能最大化发挥其轻量化、高刚度的结构优势。另外，铰接端的耳板间距做了统一的尺寸适配，可与常规厚度的基座安装耳配合，不需要额外加装调整垫片，装配时仅需在销轴表面涂抹少量润滑脂，即可保证长期转动无异常异响。
