轻量化单框支撑立式集雾装置结构

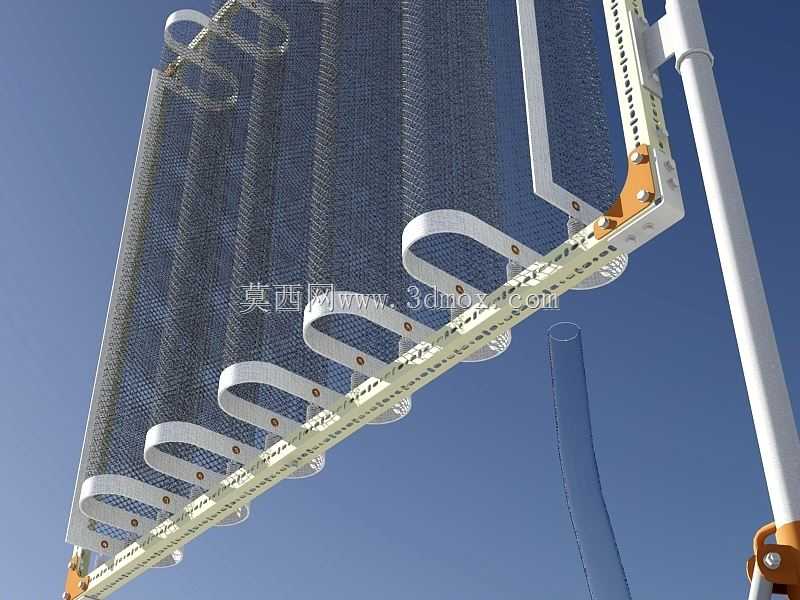

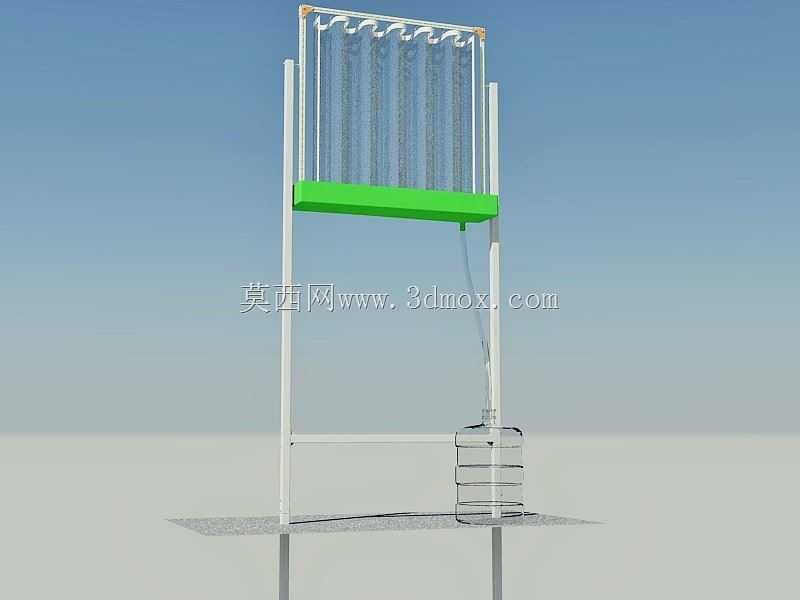

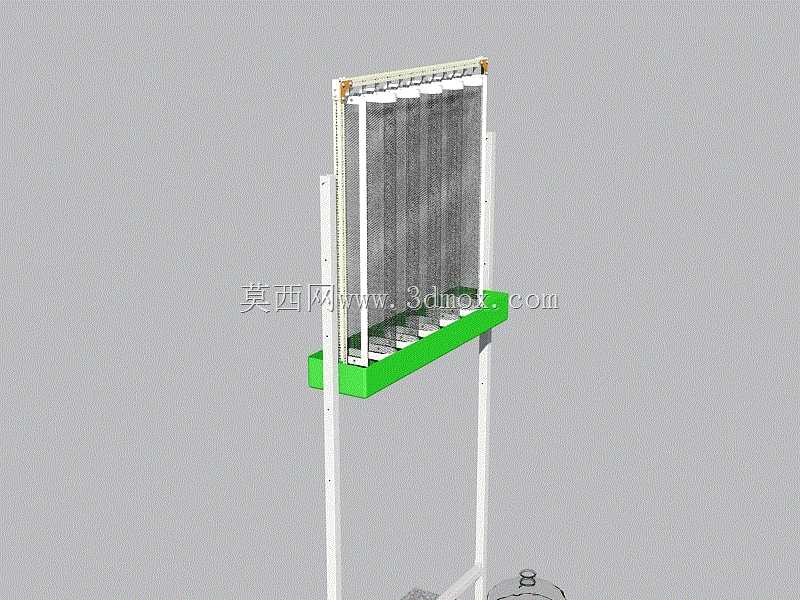

　　在农业大田灌溉、温室微喷作业、工业水雾除尘、户外喷淋降尘等场景中，飘散的多余水雾若不做收集回收，不仅会造成水资源的无端浪费，还会导致周边区域湿度过高，引发设备锈蚀、作物茎叶病害、路面湿滑等一系列次生问题，这款立式集雾装置正是针对这类水雾飘散问题开发的专用收集结构。不同于传统厚重的双侧全包覆支撑集雾结构，该装置采用中心点位单框架支撑的设计逻辑，将整体受力集中在中部单立柱上，大幅削减了非必要的侧向支撑型材用量，整体自重较同规格常规集雾装置降低近四成，不仅降低了材料成本，也让现场转运、吊装、安装的作业难度大幅下降，单人借助常规登高工具即可完成整机安装固定，无需动用大型吊装设备。装置上部的集雾核心区采用竖向排布的细密阻雾网面，

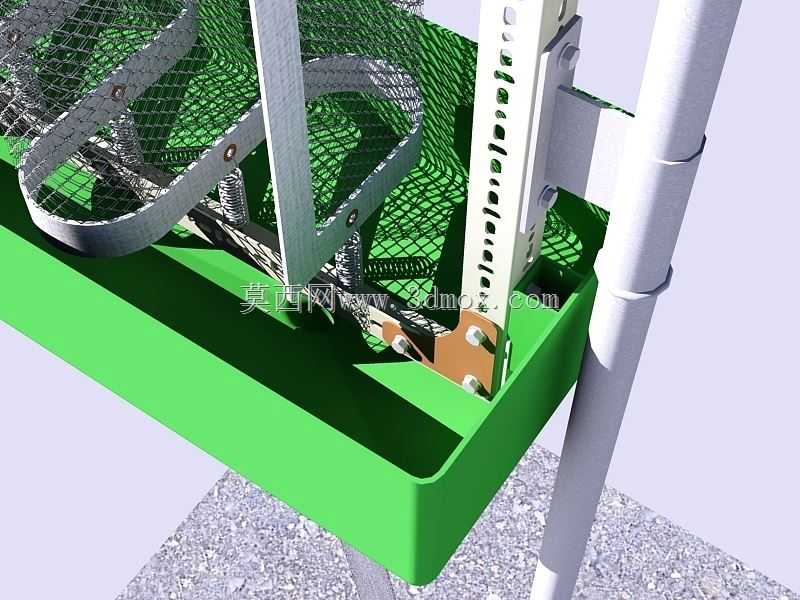

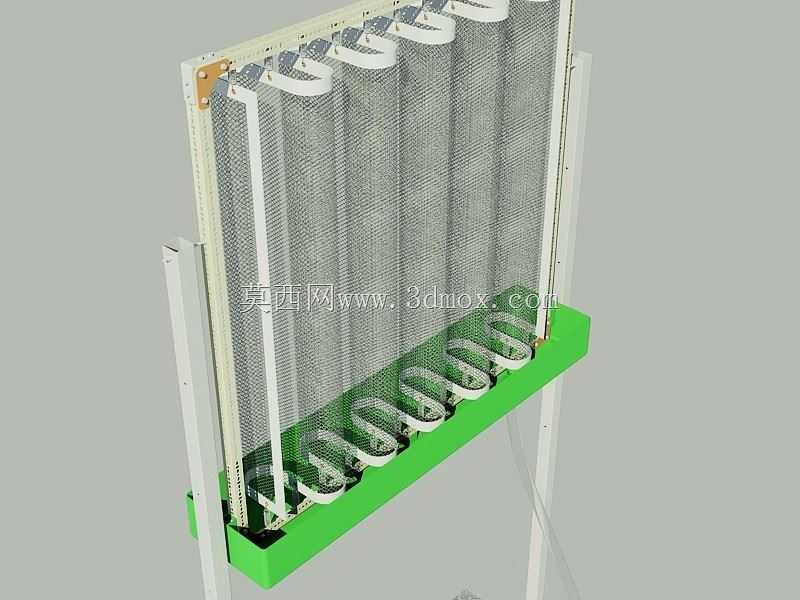

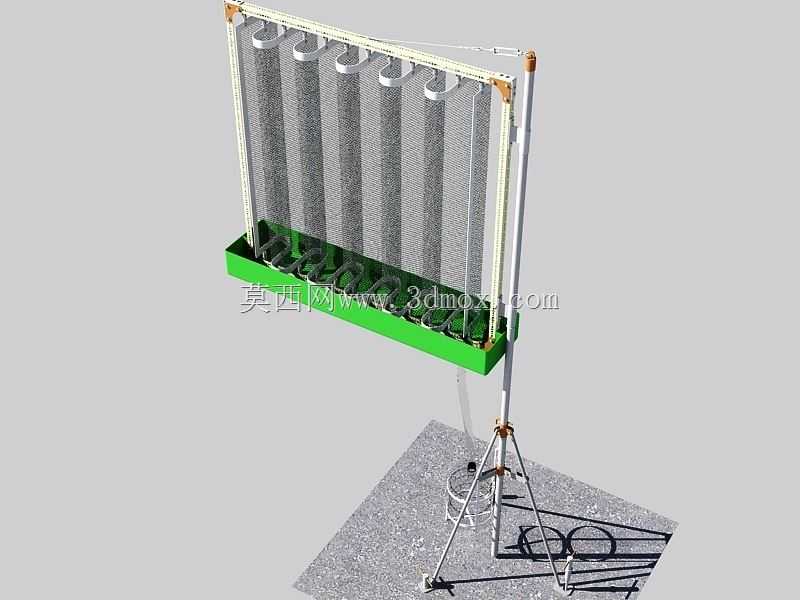

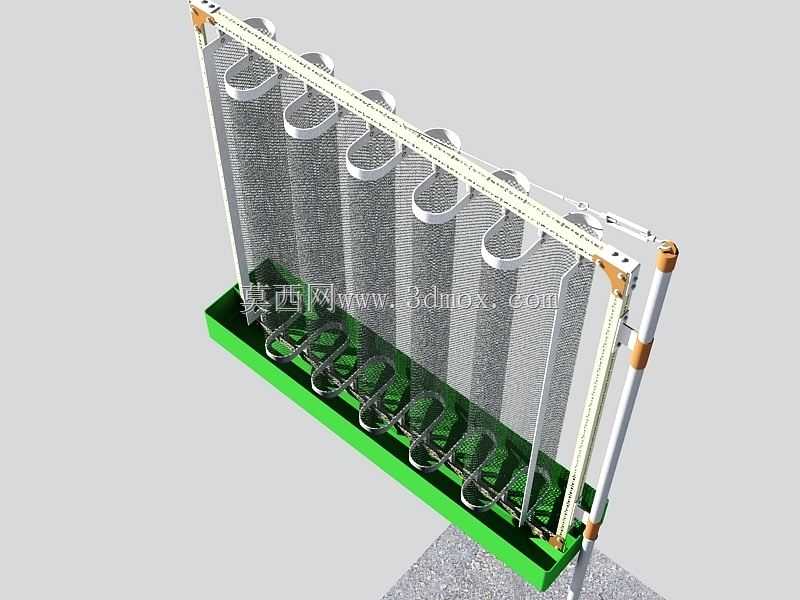

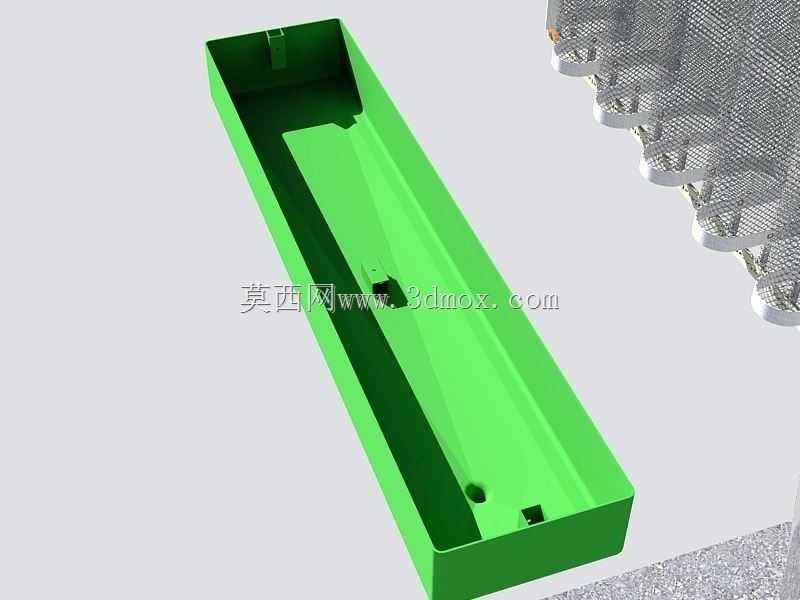

　　网面采用张紧式安装结构，上下两端通过快拆压条固定在框架上，当携带水雾的气流穿过网面时，细小的水雾颗粒会在网丝表面碰撞附着，逐步聚集成较大的水滴，顺着网面竖向导流槽滑落至下部的绿色集水接槽内，接槽带有千分之三的纵向坡度，汇集的水体可通过接槽端部预留的管路接口接入回收管路，重新回流至供水系统实现循环利用，实测在常规喷淋工况下，水雾收集效率可达85%以上，能有效控制水雾的扩散范围。两侧的pf支架采用对称式斜向支撑设计，支架与主立柱、集雾网框架之间采用铰接式连接结构，可根据现场的主导风向调整网面的倾斜角度，让网面始终处于迎向水雾飘散的最优角度，避免侧向风直接吹击网面导致收集效率下降，

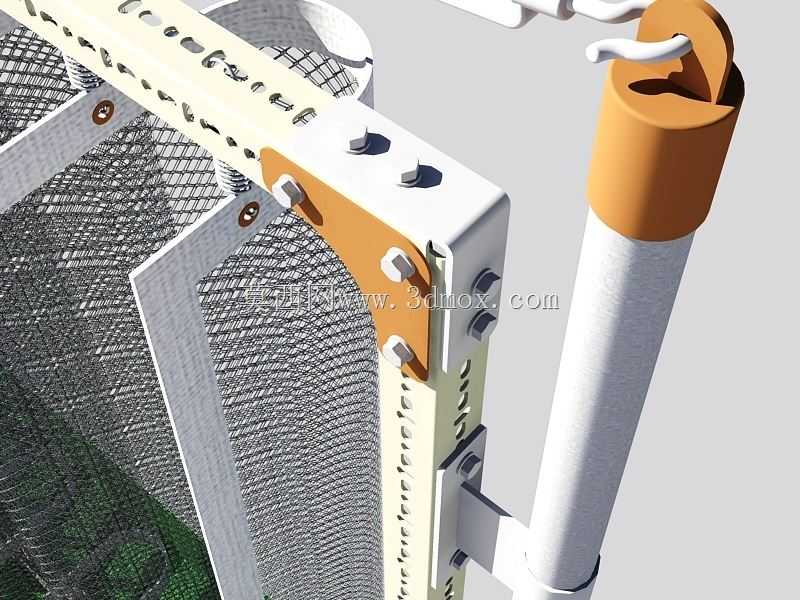

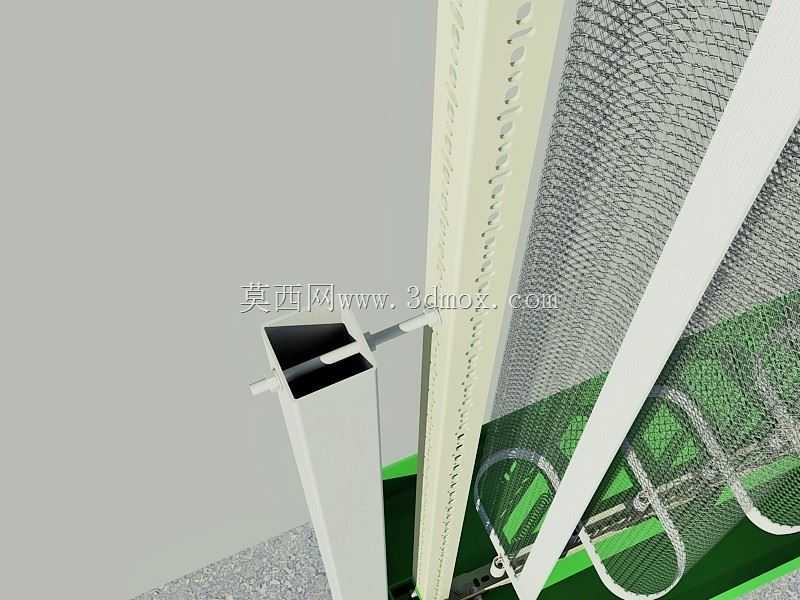

　　同时铰接结构也能在遭遇突发强风时让网面产生小角度的自适应偏转，卸掉部分风载荷，避免强风直接冲击造成框架变形、网面撕裂。上部的枢轴结构是该装置的核心活动部件，枢轴采用耐磨自润滑衬套配合不锈钢销轴，无需定期加注润滑脂即可保证长期转动顺畅，当垂直方向的阵风冲击网面时，网面可绕上部枢轴产生小幅度的垂直摆动，避免网面在持续脉动风载荷下出现疲劳破损，同时摆动幅度设置有机械限位结构，最大摆角控制在15度以内，防止摆幅过大导致网面与周边设备、作物发生碰撞。从安装边界来看，装置主立柱采用标准型材制作，底部预留有四个膨胀螺栓安装孔，适配常规混凝土硬化基础安装，也可通过配套的地锚结构直接固定在土质地面上，整体安装占地宽度不足0.4米，

　　长度方向可根据现场集雾需求多组拼接，单组标准单元的有效集雾宽度为1.2米，接槽距离地面的安装高度可通过立柱上的调节孔位在1.8米至2.6米之间自由调整，适配不同高度的喷淋作业场景，不会对下方的人员通行、设备作业造成空间干涉。网面的固定压条采用快拆式设计，日常养护时无需拆卸整体框架，只需松开压条卡扣即可快速取下网面进行冲洗、更换，接槽内部设计有圆弧过渡的导流面，无清洁死角，日常维护时只需用高压水枪冲洗即可将槽内淤积的泥沙、杂物冲净，大幅降低了长期使用的养护工作量。在结构强度校核层面，单立柱的型材截面经过受力优化，在承受六级正面风载荷时，框架顶端的最大挠度控制在总高度的1/500以内，不会出现明显的晃动变形，铰接部位的销轴采用304不锈钢材质，在高湿度的水雾环境下不会出现锈蚀卡滞的问题，整体结构的设计使用寿命可达8年以上，能够长期稳定适配户外高湿、多尘的复杂作业环境。
