落地式油门踏板操纵机构结构设计

　　这款落地式油门操纵结构，主要适配非道路移动机械、小型工程车辆、特种作业设备的油门操控场景，区别于悬吊式踏板的安装形式，采用2mm厚铝型材作为落地安装基座，直接固定在驾驶舱地板的预埋安装点位上，安装时不需要在驾驶舱前围板开孔做支撑，对于舱内布局紧凑、前围板内部走管布线密集的设备来说，能大幅降低内饰与管线的避让改造成本。

　　从实际使用逻辑来看，整套结构的核心功能是把驾驶员脚部的踩踏行程线性转化为油门控制的开度信号，不管是连接拉线式节气门还是配套位置传感器输出电信号，都能通过中部的铰接转轴实现行程的稳定传递。踏板臂采用弧形上翘的轮廓设计，踩踏面的初始高度匹配普通驾乘人员的脚部自然放置角度，脚感起始段预留10%左右的空行程，避免行驶过程中脚部误触引发的转速突升，中段行程的阻尼变化均匀，跟脚性不会出现突兀的阻尼跳变，末段设置硬限位结构，防止踩踏过行程损坏内部铰接部件。

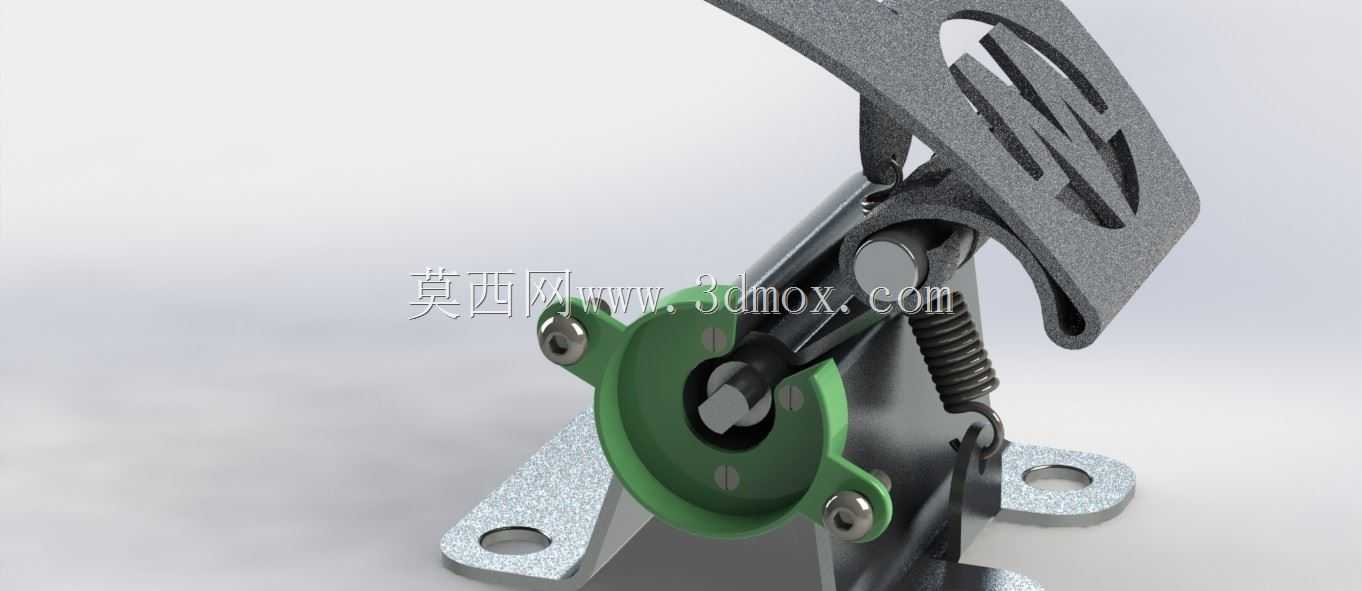

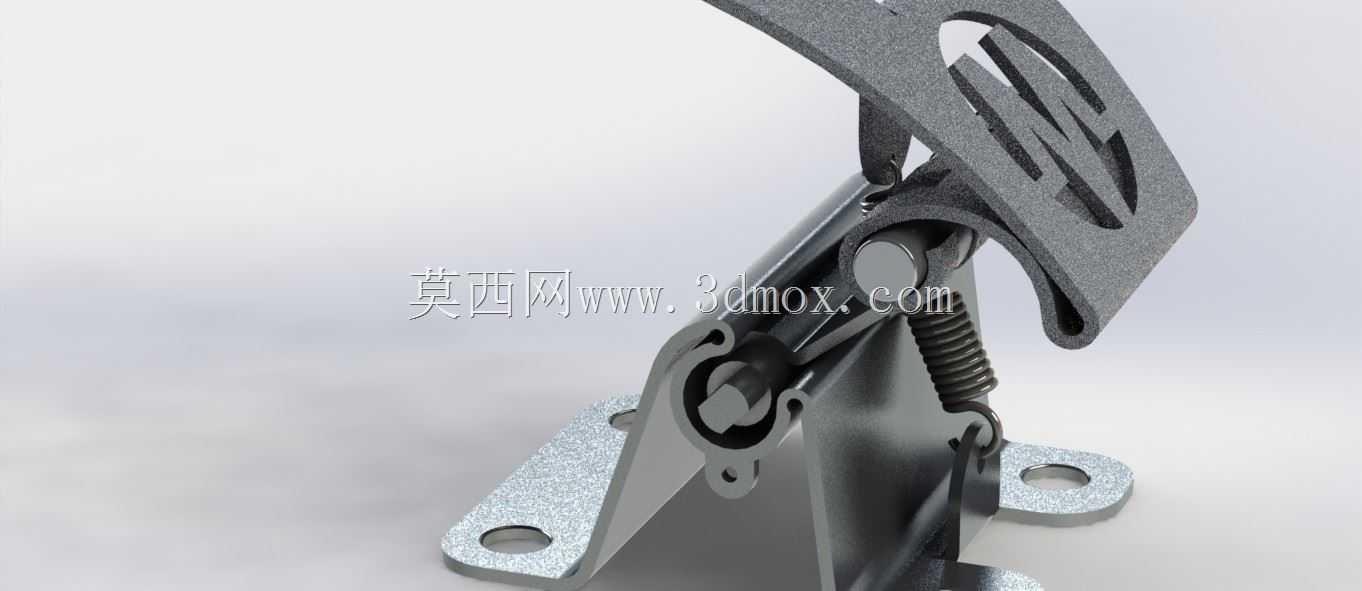

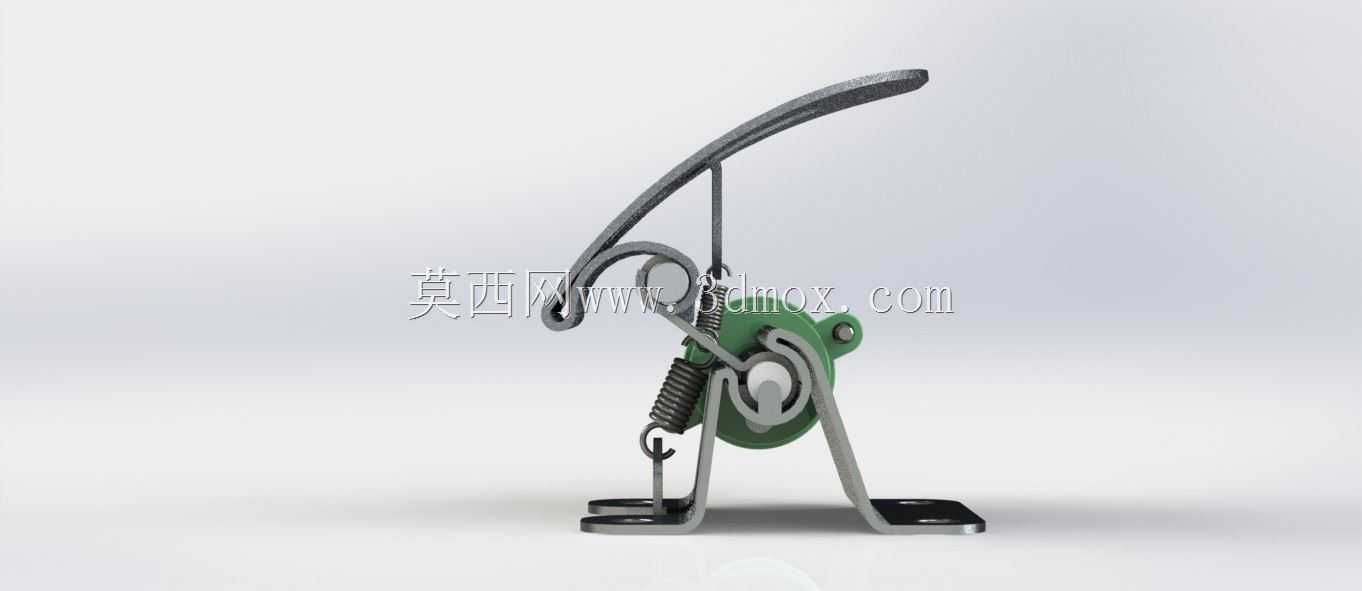

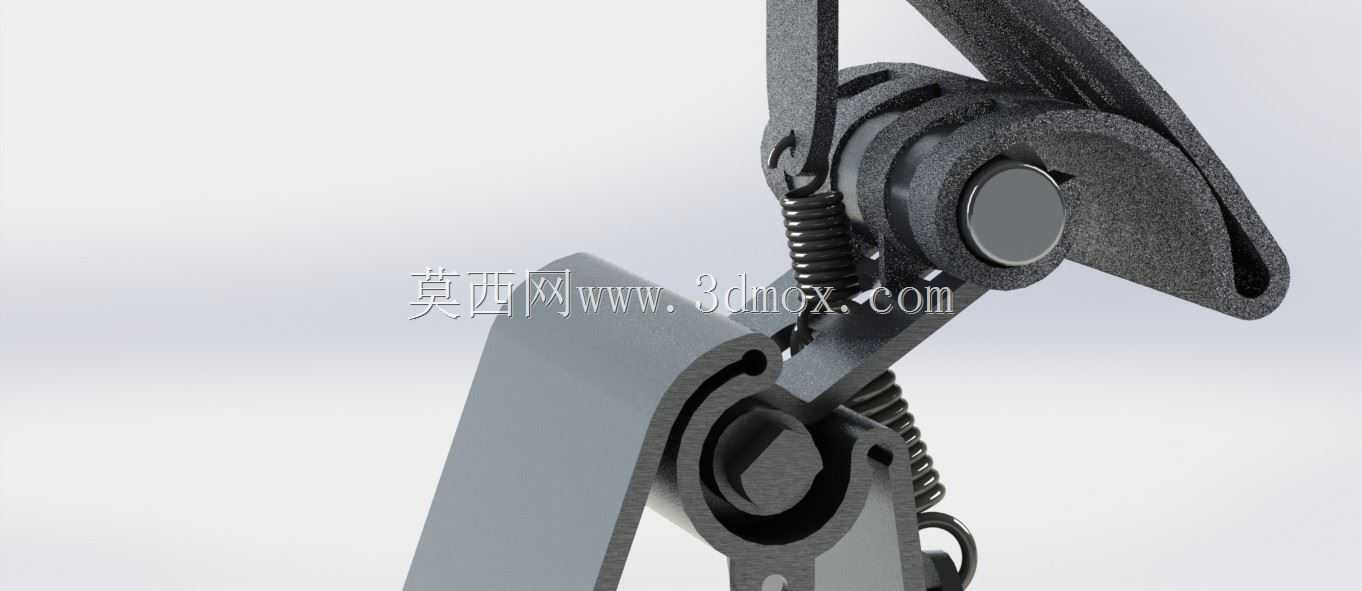

　　复位机构采用圆柱拉伸弹簧直接挂载在支架与踏板臂的挂点上，相比扭簧结构的复位形式，拉伸弹簧的更换维护更便捷，弹簧的预紧拉力经过匹配，踏板松开后能快速回到初始怠速位置，不会出现卡滞回位慢的问题，弹簧挂点做了翻边圆弧处理，长期往复拉伸过程中不会出现应力集中割损弹簧钢丝的情况。中部的铰接位置采用衬套配合销轴的连接形式，衬套选用自润滑材质，长期往复摆动不需要额外加注润滑脂，能适应驾驶舱内多尘、温差变化大的使用环境，避免铰接点锈蚀卡滞引发的操控隐患。

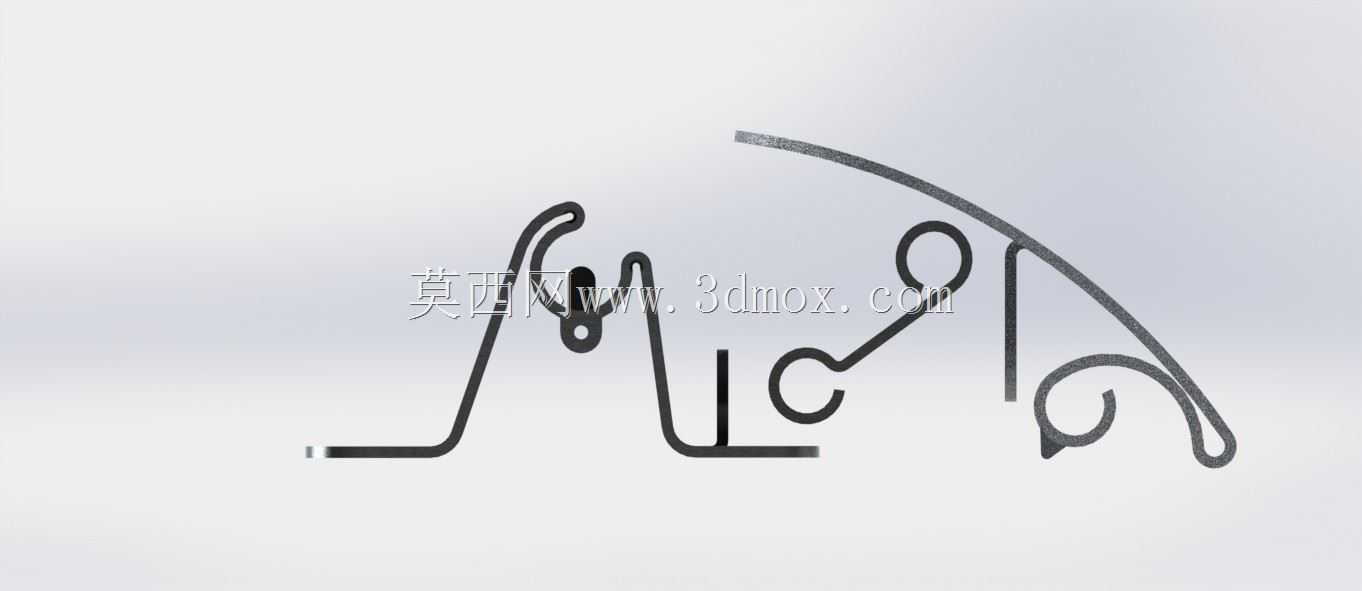

　　安装基座的两个支脚采用折弯成型的铝型材结构，底部预留两个长圆形安装孔，安装时可以根据地板的实际预埋螺栓位置做±5mm的位置调整，降低地板焊接预埋点位的精度要求，支脚的折弯角度经过校核，踩踏过程中整个基座的受力会均匀分散到两个安装点上，不会出现单侧应力集中导致的固定螺栓松动问题。整个踏板的踩踏行程控制在45mm左右，对应的转轴转动角度为18度，不管是配套拉线结构还是角度传感器，都能在这个行程区间内实现全开度的信号覆盖，不需要额外做传动比的转换。

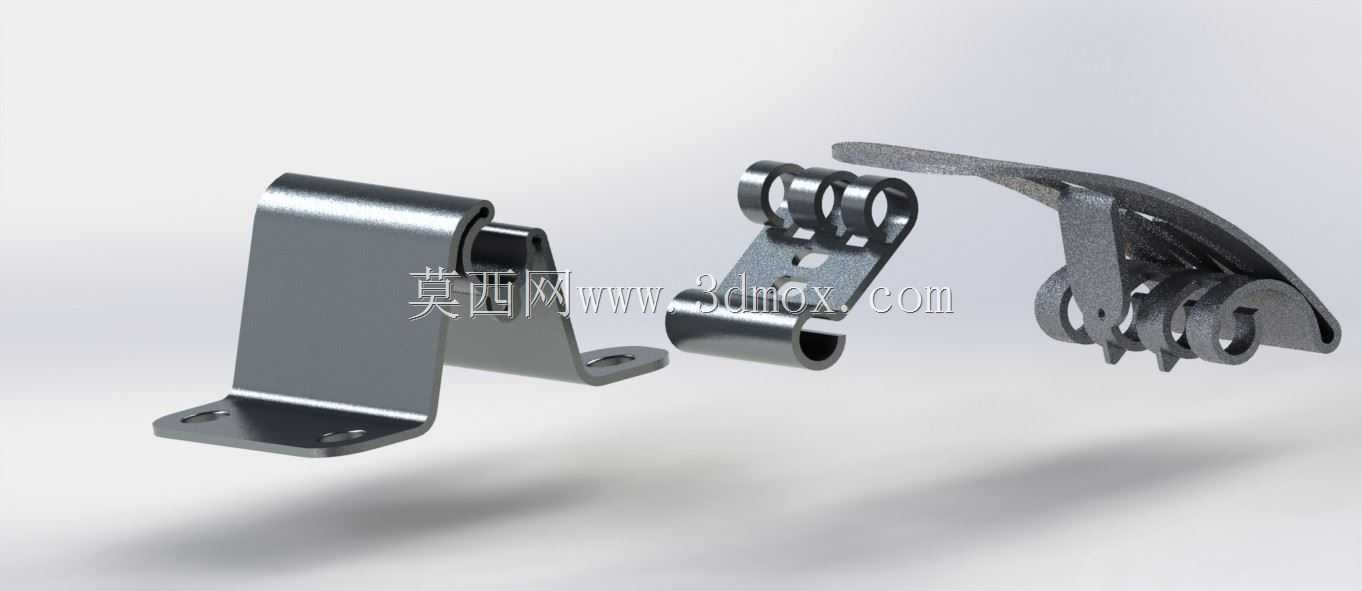

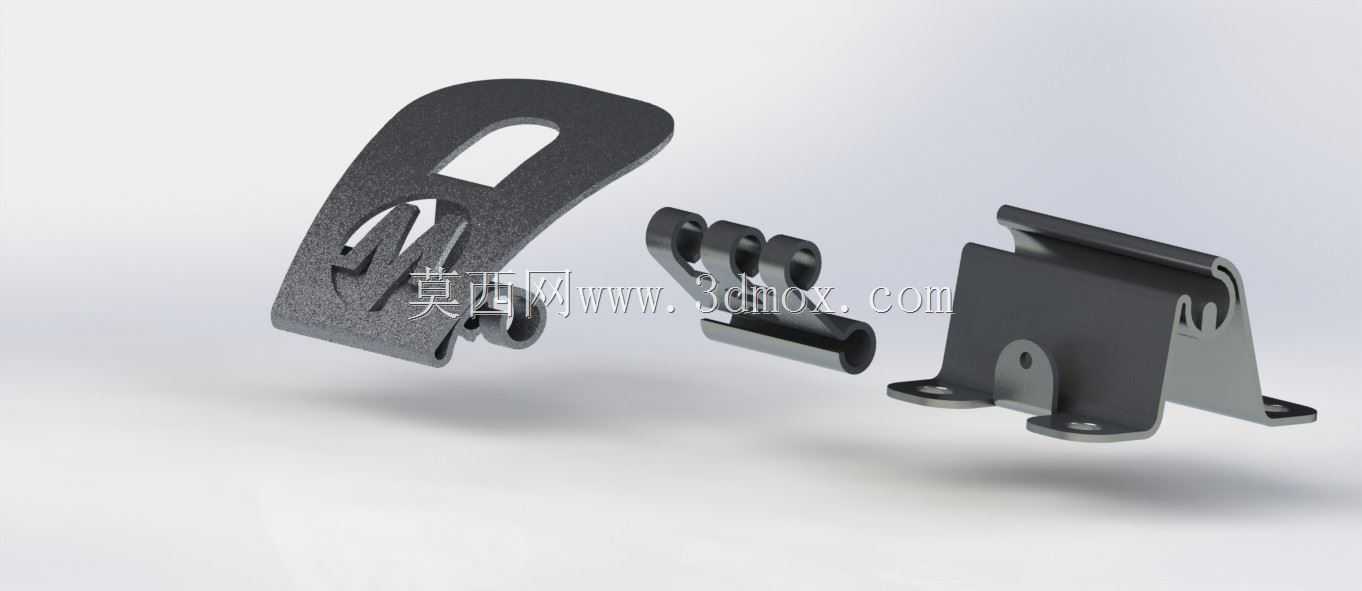

　　结构设计过程中优先考虑了装配的便捷性，所有部件都采用螺栓销轴连接，没有焊接固定的非拆解结构，后期维护更换易损件时不需要整体拆卸基座，只需要拆下对应销轴就能更换弹簧、衬套这类损耗件。踏板臂的踩踏面做了防滑纹理处理，脚部踩踏时不会出现打滑偏移的情况，臂身的截面采用变厚度设计，靠近踩踏面的位置厚度稍大，靠近铰接点的位置根据受力分布做了减薄处理，在保证整体结构强度的前提下尽可能降低整体重量，减少踩踏过程中的运动惯量，提升操控的响应速度。

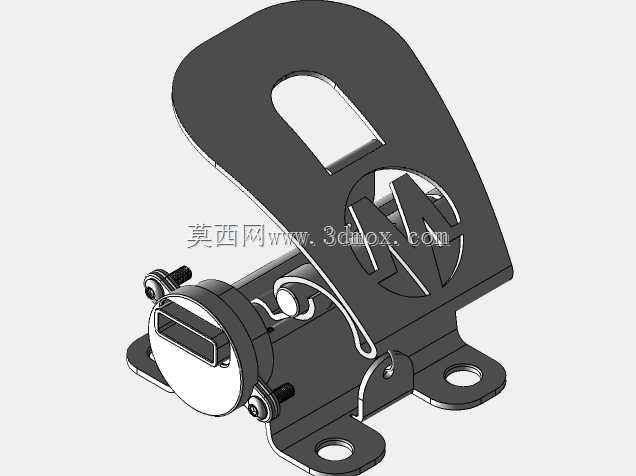

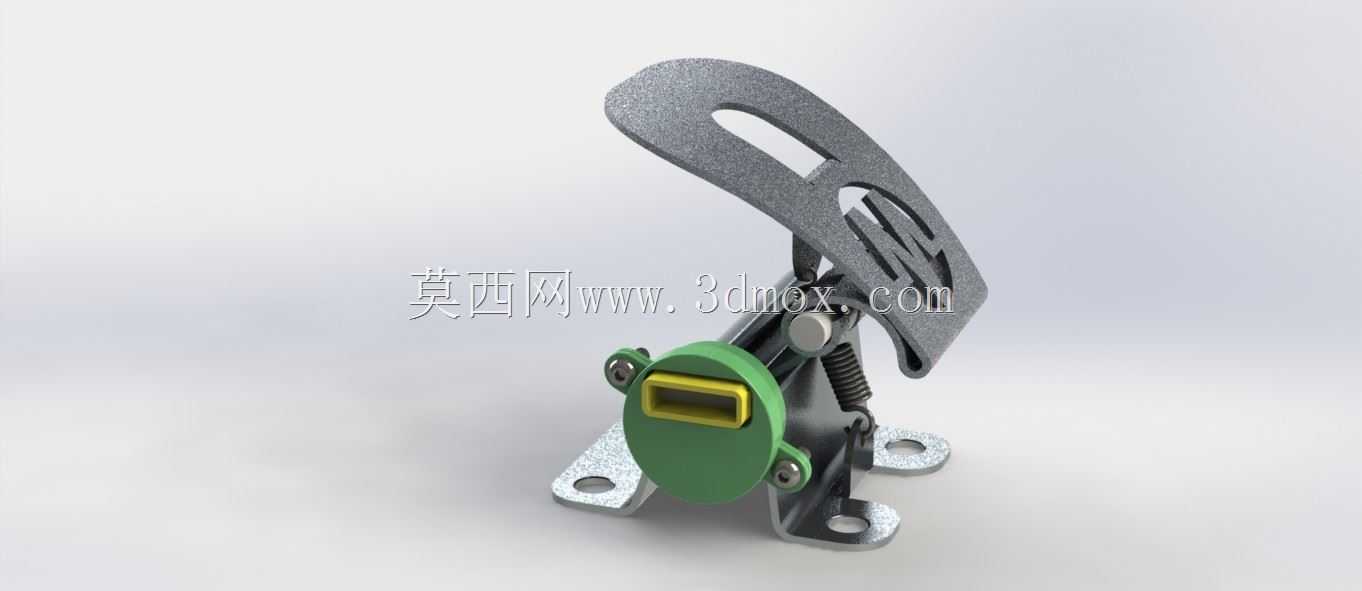

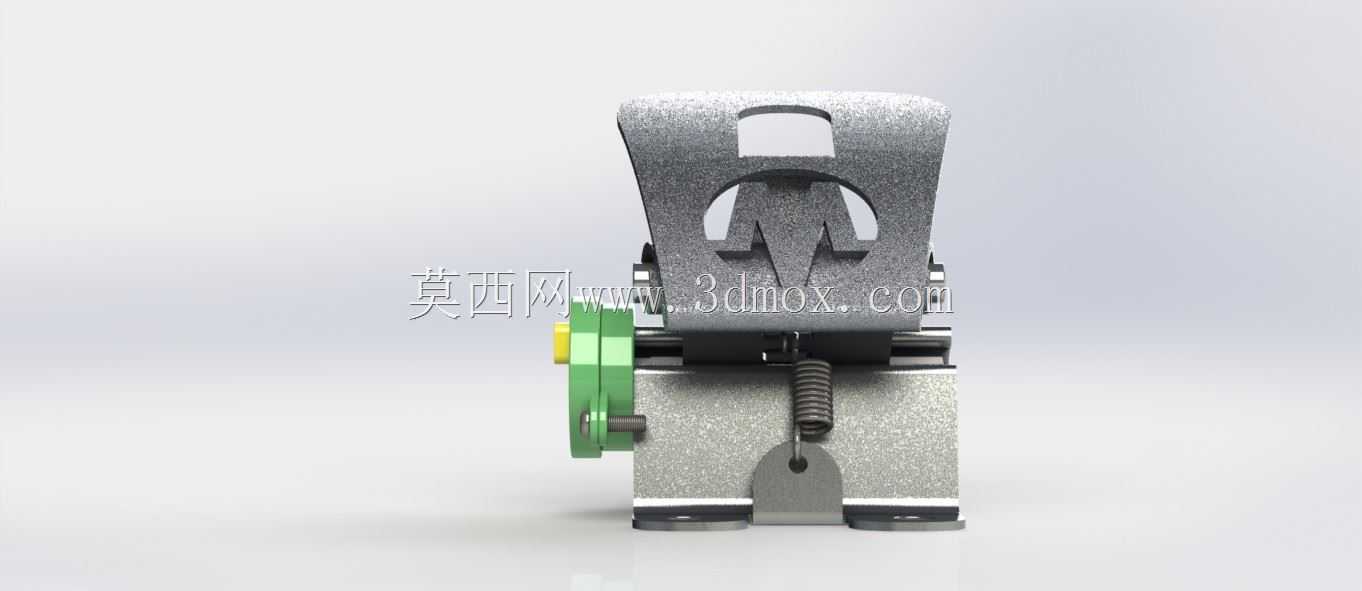

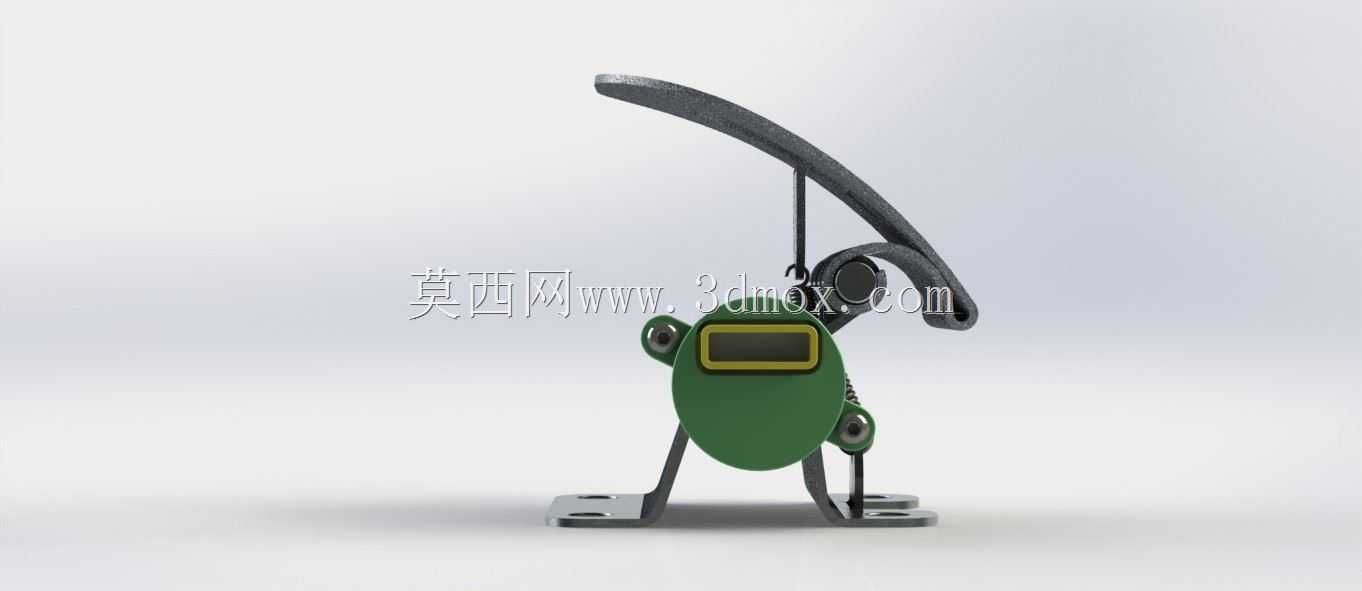

　　整套结构的外轮廓边界在初始状态下，最高点距离安装地板的高度为180mm，横向宽度为120mm，纵向安装深度为160mm，选型时只需要确认驾驶舱地板位置预留的安装空间满足这个边界尺寸，就可以直接适配安装，不需要额外做周边结构的干涉校核。支架侧面预留了传感器安装位，如果需要升级电子油门形式，只需要在预留位安装角度传感器，把传感器转轴与踏板铰接轴同轴连接即可，不需要重新改动整体支架结构，兼顾了拉线式与电子式两种油门控制形式的适配需求，能覆盖更多不同配置车型的选型要求。
