2.0x2.0m规格户外雾水收集装置结构设计

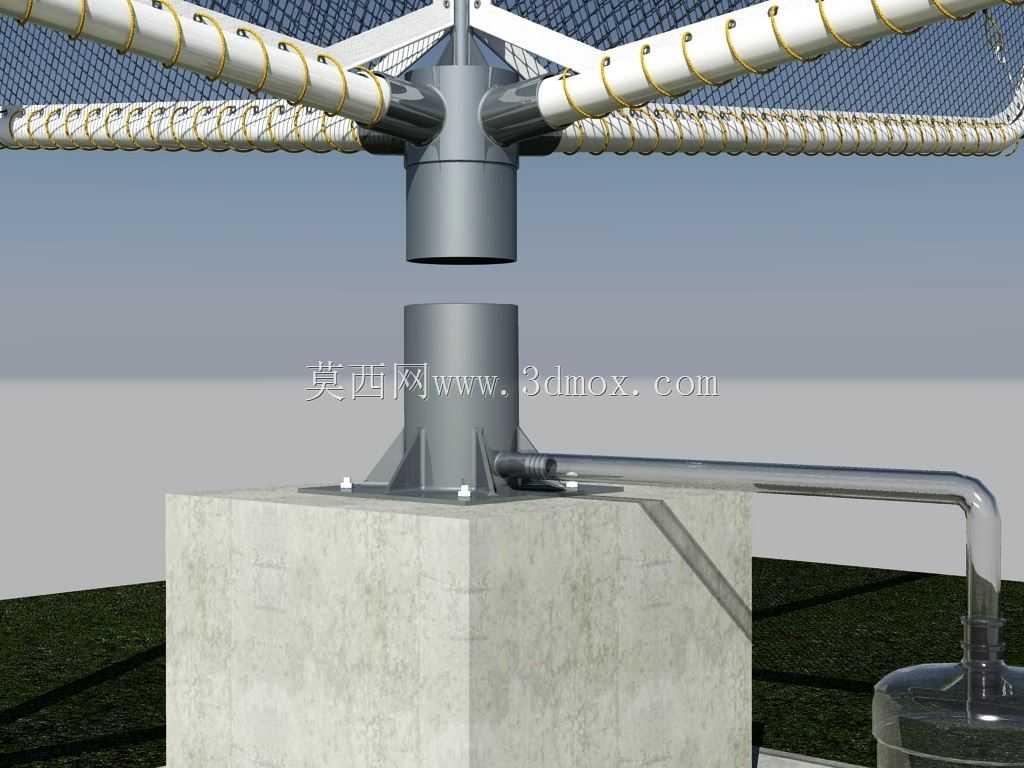

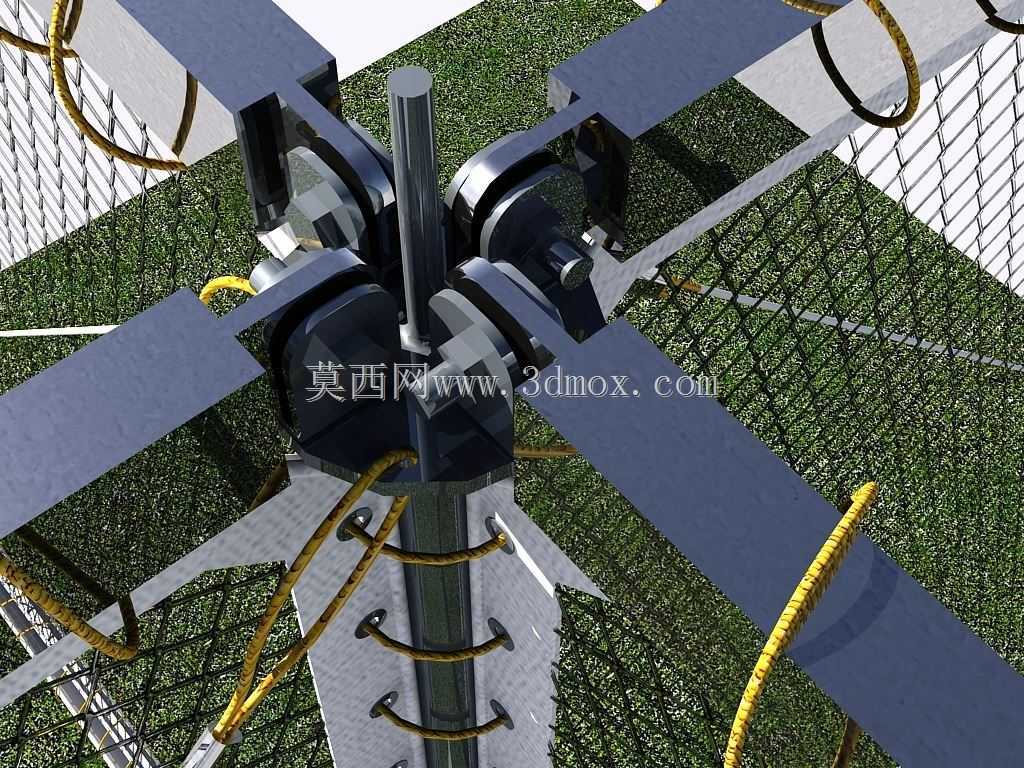

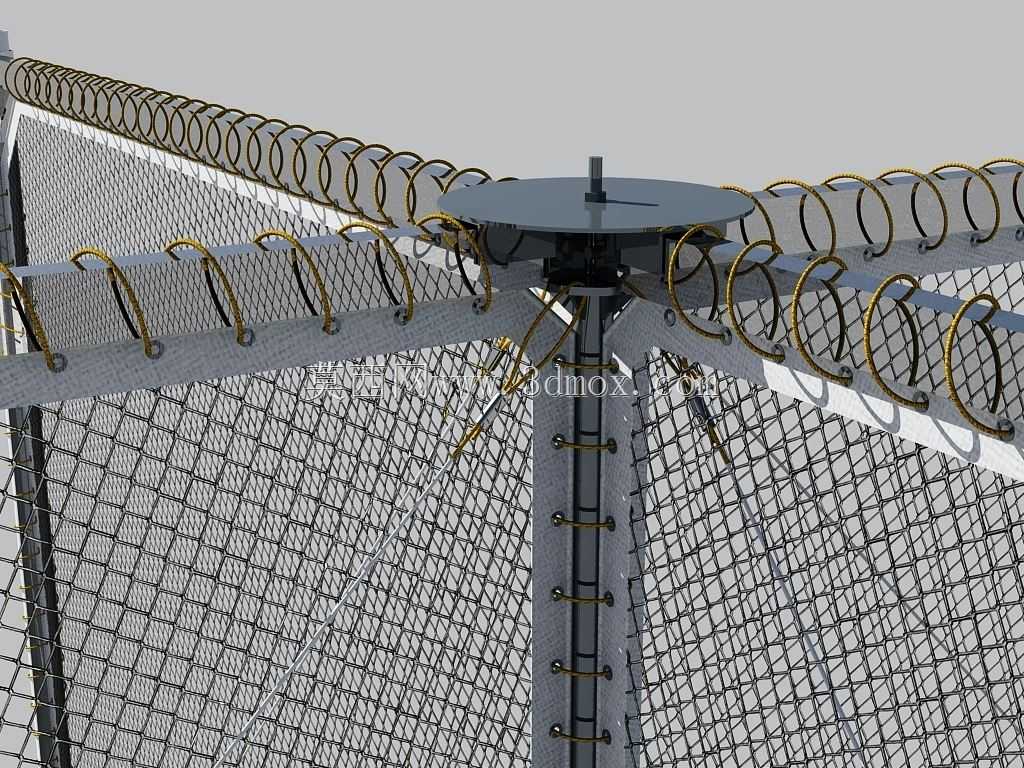

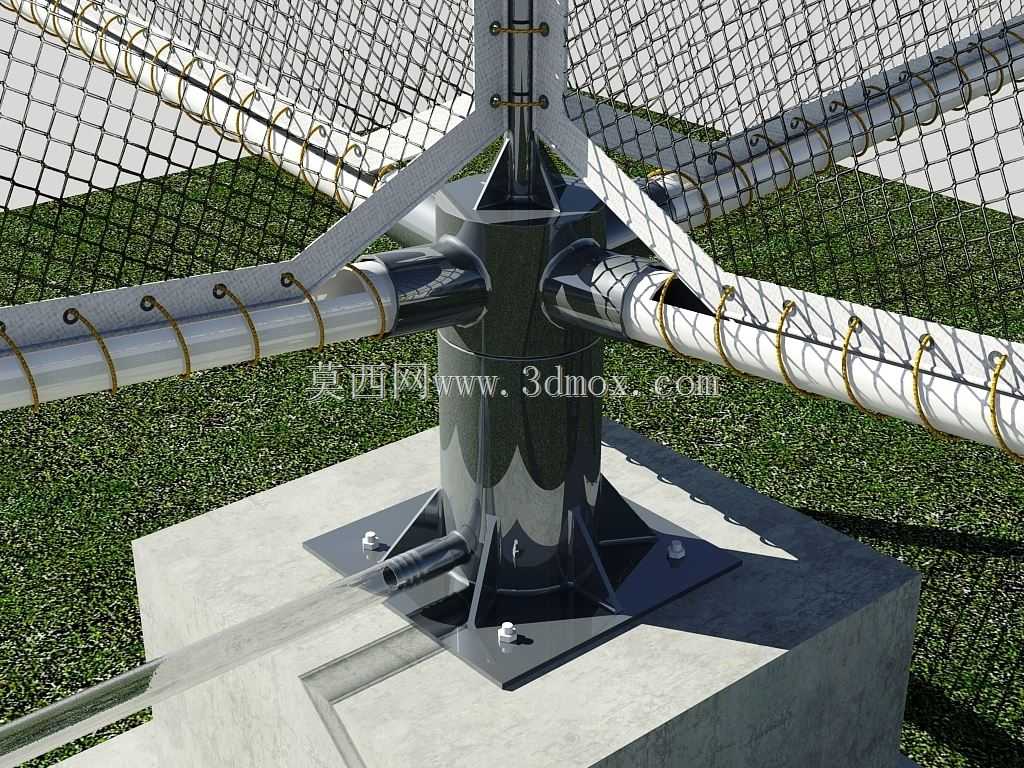

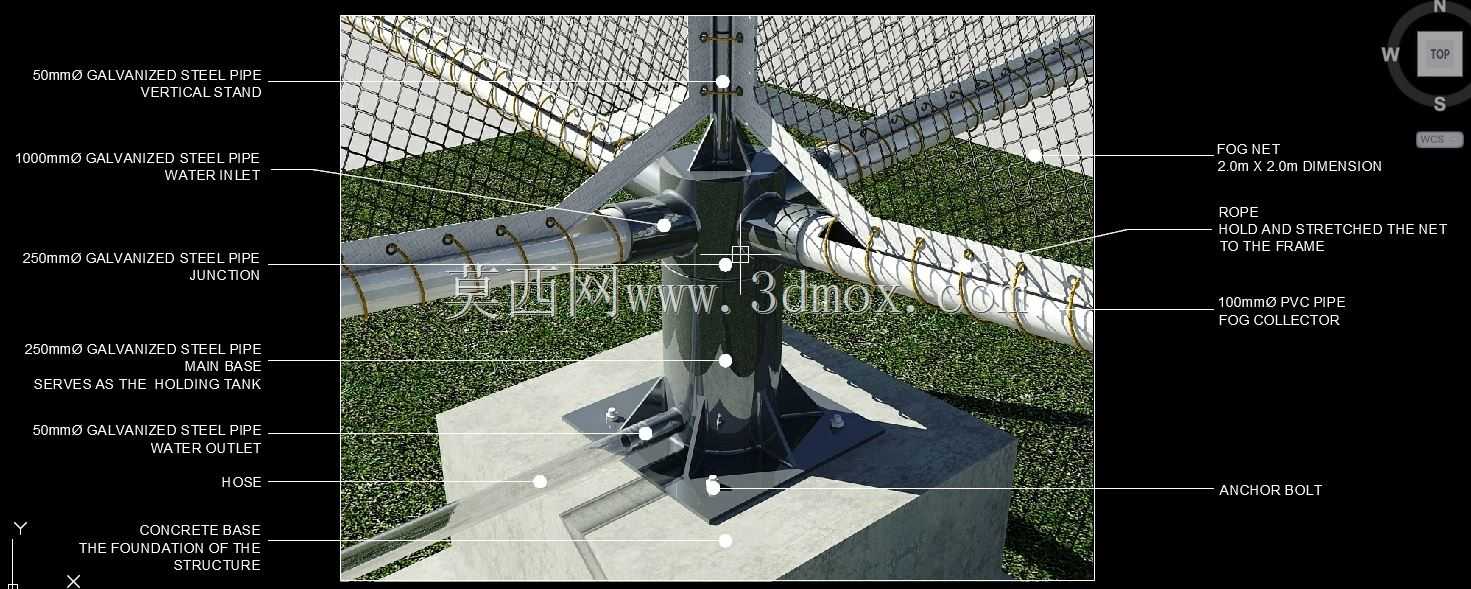

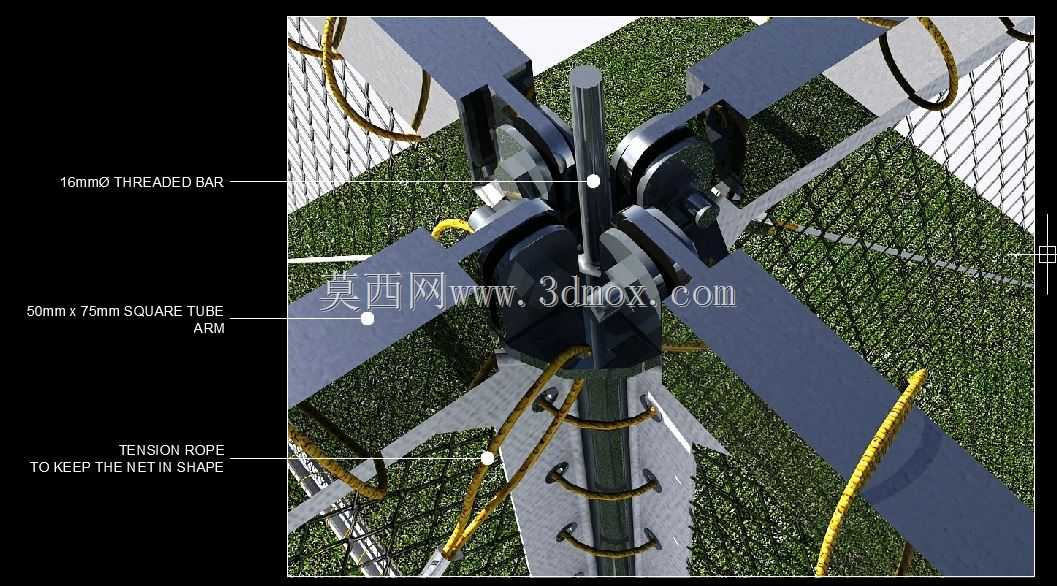

　　在干旱少雨、淡水资源匮乏的山地、沿海多雾区域，常规取水设施布设难度大、运维成本高，这类雾水收集装置可作为分布式小型供水单元，为周边植被灌溉、小型作业点临时供水提供稳定的非传统水源补充，尤其适配年雾日超过100天、无集中供水管网覆盖的郊野区域，无需外接动力即可完成雾水的捕集与汇流，相比传统人工取水、长距离管线输水的方案，前期投入与后期运维成本都能控制在较低水平。整套装置以中心立柱为核心承载构件，底部通过混凝土基座完成地脚固定，基座预留的安装孔位可适配不同地质条件下的锚固需求，不管是硬质岩土面还是夯实土层，都能通过调整锚栓规格保证整体结构的抗风稳定性，避免强对流天气下结构出现倾覆变形。中心立柱顶部设置旋转连接座，

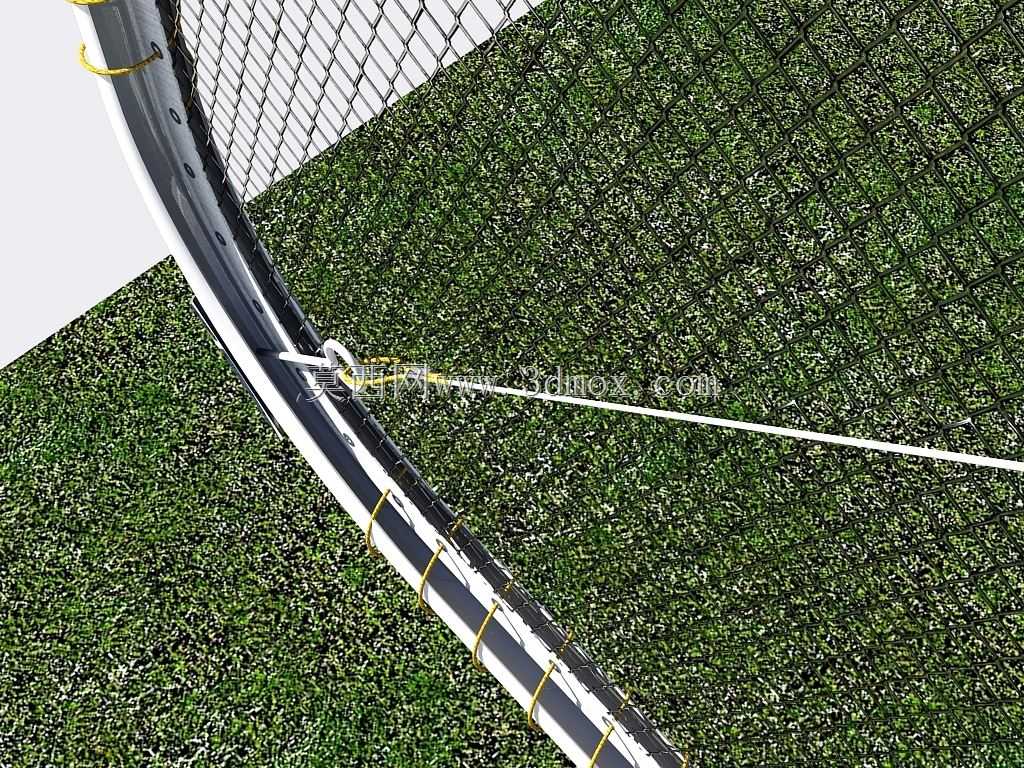

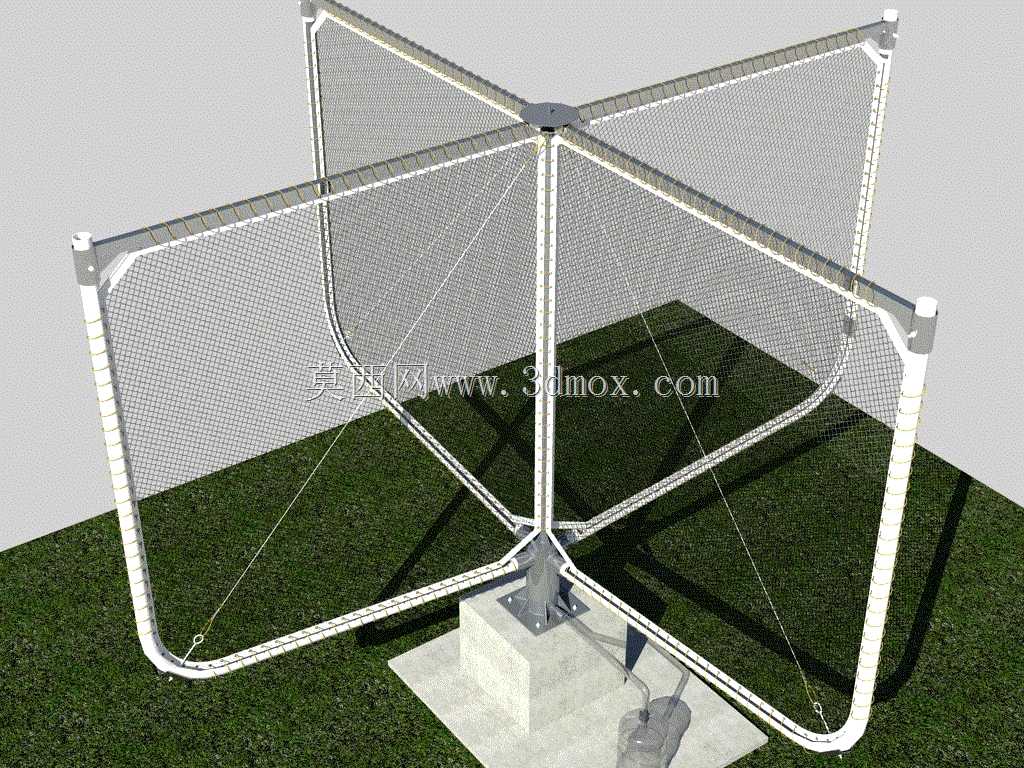

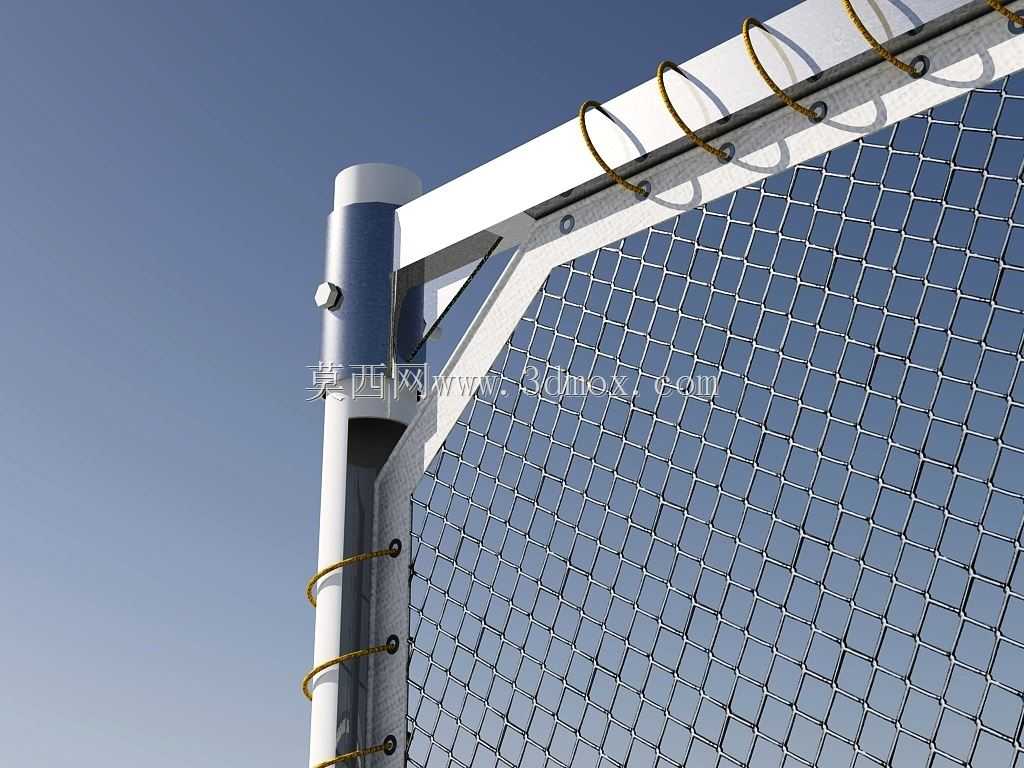

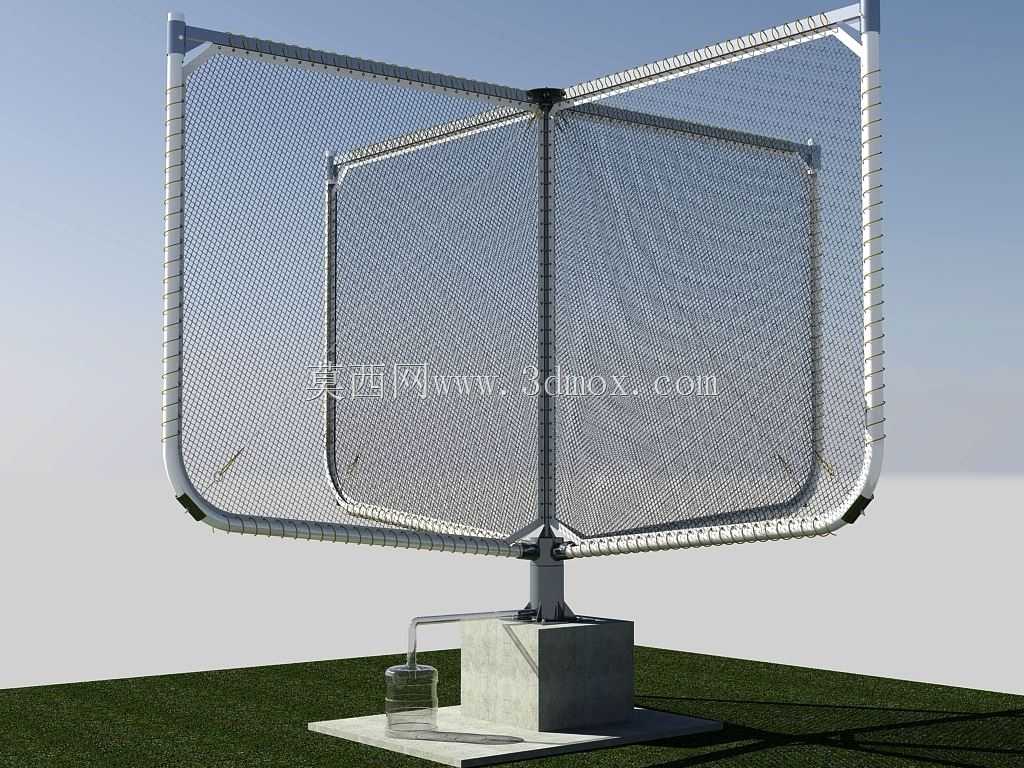

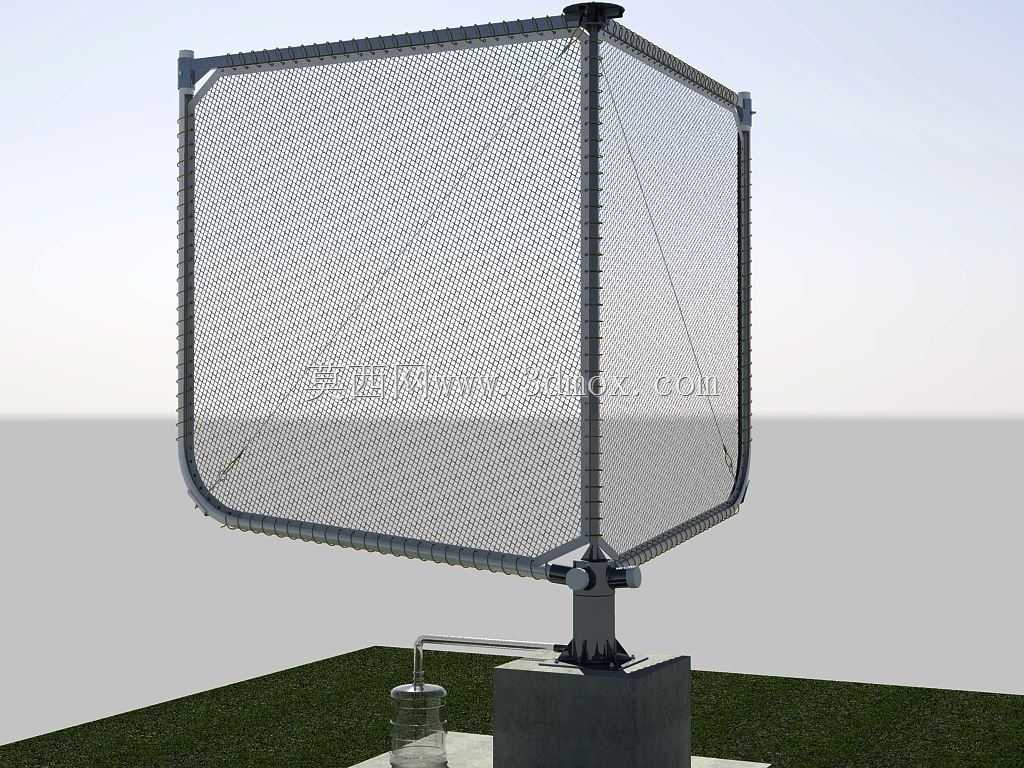

　　四组网面支撑框架呈十字对称分布，每组框架都采用弯管一体成型工艺，边角位置做圆弧过渡处理，既避免网面安装时出现尖锐边角割损网丝，也能降低框架边角位置的风阻系数，减少横风对结构的交变载荷冲击。支撑框架内侧布设高密度雾网，网面采用张紧结构固定在框架的预留挂点上，每个挂点都设置可调节张紧度的连接件，安装时可根据现场常年风速调整网面张紧程度，既保证雾滴碰撞网面时可以有效附着汇流，也避免网面过紧在强风下出现撕裂破损。雾网的有效捕集面尺寸为2.0x2.0m，四组网面同时展开时总捕集幅面可覆盖四个来风方向，配合顶部旋转座的低阻尼转动结构，装置可在自然风力作用下自动调整迎风向，始终保持网面与主导风向垂直，最大化雾滴捕集效率，

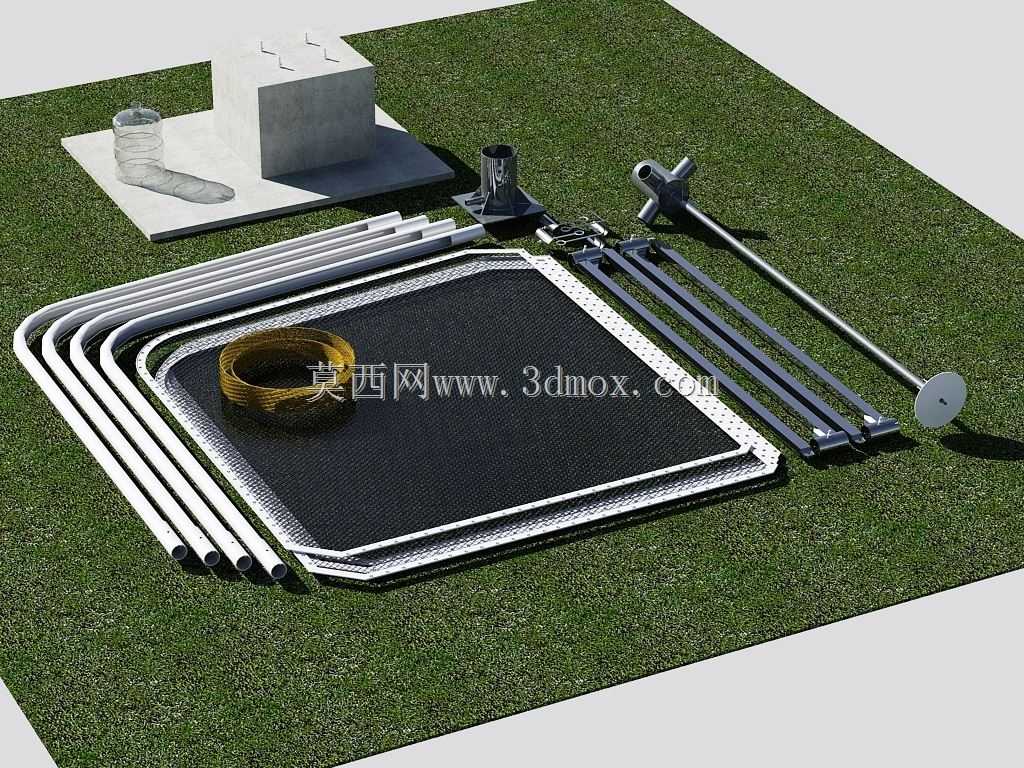

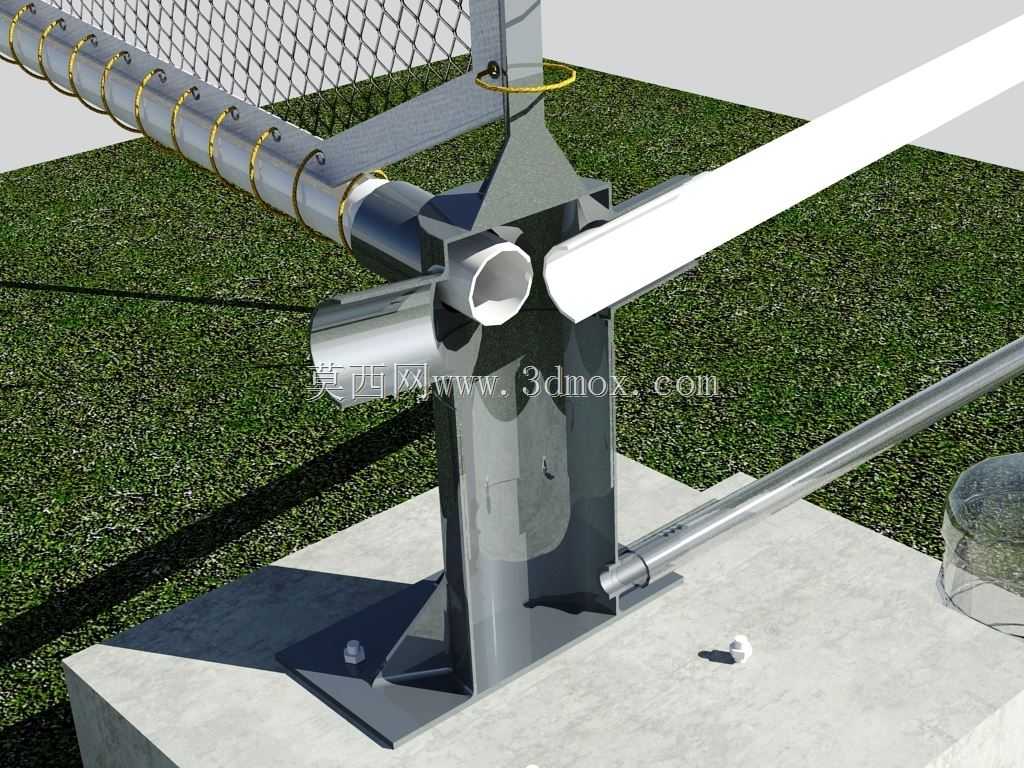

　　无需额外加装风向感应与动力转向机构，结构可靠性更高。捕集到的雾滴在网面凝结后，会顺着网丝汇流到框架底部的导流槽内，导流槽沿支撑框架的下沿布设，带有3°的安装倾角，可将汇流的水体全部导入中心立柱内部的输水管道，管道下端连接基座位置的出水接口，可直接外接储水容器或者灌溉输水管网，将收集到的雾水输送到用水点位。整套结构的所有金属构件都做了户外防腐处理，管道接口位置设置密封结构，避免长期户外使用过程中出现锈蚀渗漏，支撑框架与中心立柱的连接位置采用可拆卸式螺栓固定，运输过程中可将框架拆分，降低单件运输尺寸，现场安装时无需大型吊装设备，2-3名作业人员即可完成整套装置的组装调试。从结构设计逻辑来看，这套装置没有复杂的传动与电控部件，所有功能实现都依托自然风力与重力作用完成，零部件通用化程度高，后期维护仅需定期检查网面破损情况、清理导流槽内的积尘杂物即可，非常适合偏远无供电区域的长期布设使用。
