带中央腔室的多通路氧分流装置结构设计

　　在医用呼吸支持、小型制氧设备、实验室气路排布这类需要对氧气进行多通路均匀分配的场景里，传统的管路直接分叉结构很容易出现各出口气阻不一致、远端出口流量不足的问题，尤其是当三个以上输出端同时工作时，靠近进气侧的出口流量偏大、远离进气侧的出口流量达不到设计值的情况十分常见，很多现场调试时出现的供氧浓度不均、终端流量波动，追根溯源都是分流结构的设计缺陷导致的。这款氧分流装置没有采用常规的管路直接分叉的结构，而是在分流节点位置设置了一个容积经过计算的中央腔室，所有进气、出气的管路接口都直接连通到这个中央腔室内部，从流体力学的角度来看，这种结构相当于在分流位置设置了一个稳压腔，氧气进入腔室后会先在腔室内完成压力均衡，再从各个出口流出，

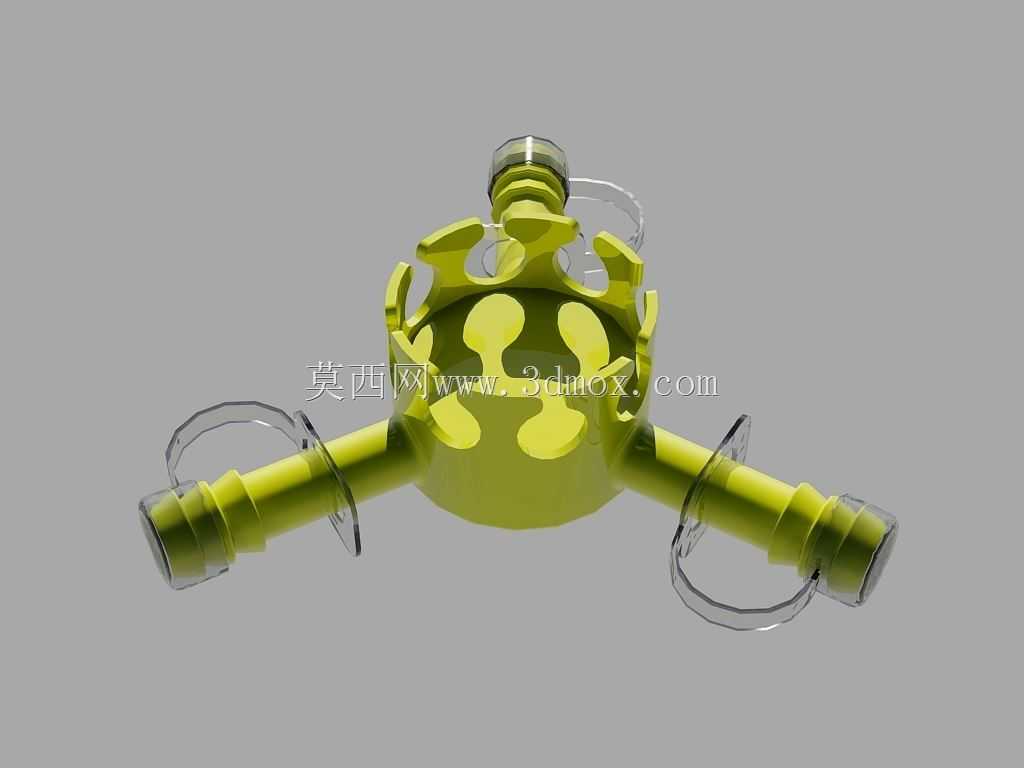

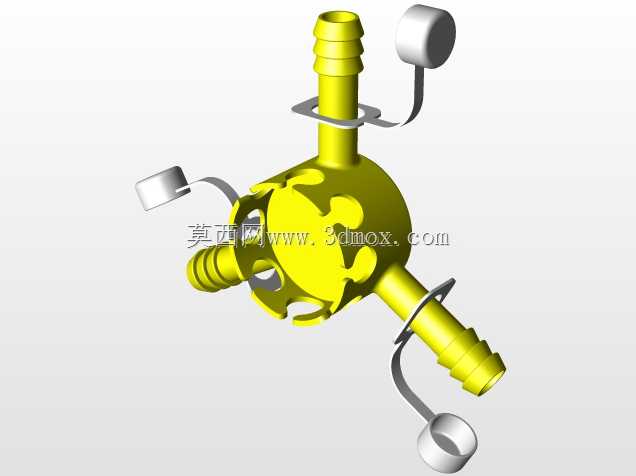

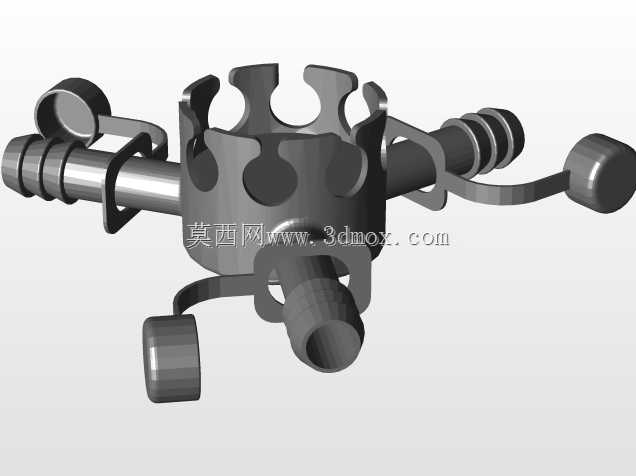

　　从根源上避免了直接分叉结构带来的气流对冲、各通路气阻差异过大的问题，能保证各个输出端口的氧气流量偏差控制在很小的范围内，满足多终端同时供氧的均匀性要求。从结构细节来看，装置的主体腔室外围做了带镂空的皇冠型加强结构，这部分结构不是单纯的外观造型，一方面是在不额外增加过多壁厚的前提下提升腔室的结构强度，避免长期带压工作出现腔室变形，另一方面这些镂空位置可以作为安装时的卡接位点，不需要额外设计安装法兰，就能快速将整个分流装置卡装在设备内部的固定支架上，减少安装所需的紧固件数量。两侧对称布置的两个管路接头采用了阶梯式的竹节结构，接头根部带有圆形的限位挡边，安装时软管推到挡边位置即可到位，配合对应的卡箍就能实现可靠的密封连接，

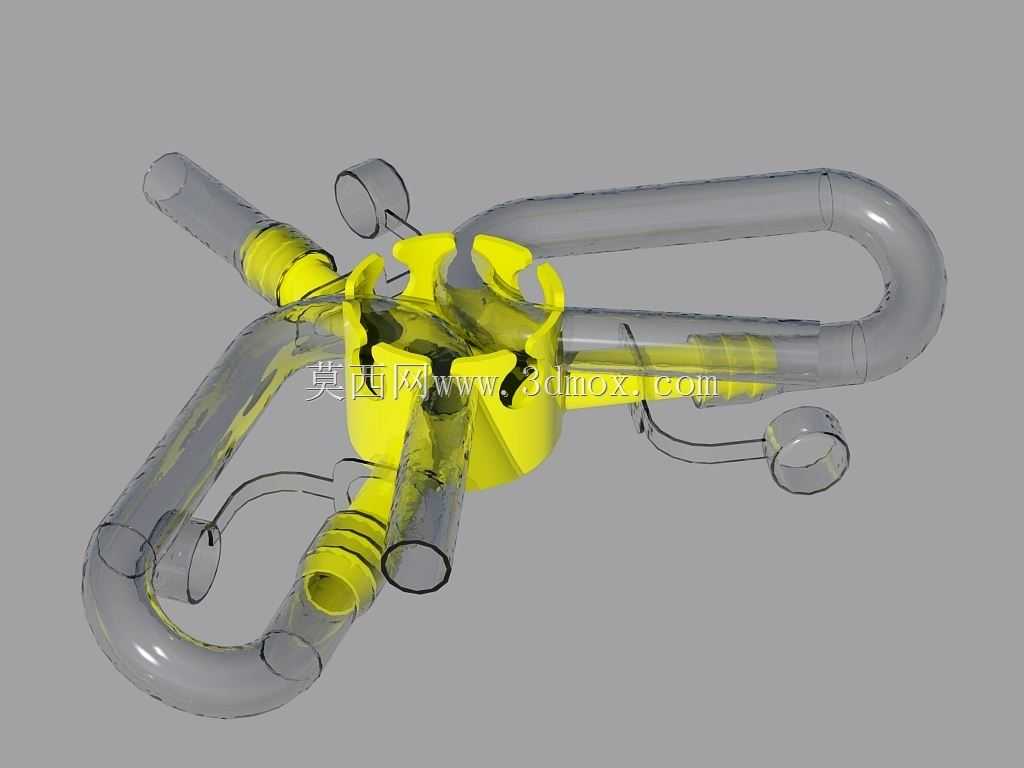

　　不会出现软管滑脱、漏气的问题；腔室顶部的接口尺寸和两侧接口保持一致，也可以根据实际使用需求作为进气端或者额外的输出端使用，接口的通用性较强，不需要针对不同端口单独开模制作接头零件。在实际安装边界的考量上，整个装置的外接接口全部采用同规格的竹节接头，适配常用的氧气输送软管内径，安装时不需要做变径转接；装置整体的外轮廓没有尖锐的凸起结构，外围的加强筋最高位置和接头的限位挡边高度基本齐平，在设备内部排布时不会和周边的其他管路、电路板零件产生干涉，整体占用的安装空间和传统的三通接头相比并没有增加太多，但是分流的均匀性提升十分明显。腔室内部的过渡位置全部做了圆弧处理，没有直角拐角，一方面可以减少气流在腔室内部的压损，

　　另一方面也不容易在拐角位置积累冷凝水或者杂质，日常维护时只需要从接口位置通入清洁气体就能完成内部吹扫，不需要拆解整个装置。在设计过程中，针对中央腔室的容积做了多轮的流体仿真验证，容积过小的话起不到稳压均衡的作用，各出口的流量差还是会超出允许范围，容积过大的话会增加整个装置的死腔体积，在设备启动或者调整流量时，氧气充满腔室的时间变长，会导致终端的流量响应滞后，最终确定的腔室容积是匹配常用的单路5L/min以内的供氧流量需求，三个端口同时工作时，各端口的流量偏差不超过5%，完全满足常规的多终端供氧使用要求。接头部分的竹节齿形角度和深度也经过了实际的拉拔测试，配合常规的PVC或者硅胶氧气软管，在正常工作压力下不会出现脱管问题，挡边的直径比软管外径大2mm左右，既可以起到安装限位的作用，也能给卡箍提供足够的支撑面，避免卡箍夹紧时出现软管过度变形导致的通径减小问题。这种带中央稳压腔的分流结构，除了用于氧气分配之外，也可以适配其他无腐蚀性的低压气体分流场景，只要接口尺寸和工作压力匹配，就能直接替换传统的分叉式接头，解决多通路流量不均的问题，整体结构没有复杂的活动零件，可靠性比带调节阀的分流结构更高，不需要日常的调整维护，适合在批量生产的民用制氧设备、医用供氧终端组件里使用。
