医用管路集成式氧气控制阀结构设计

　　在医用集中供氧系统、小型制氧设备以及应急呼吸支持装置的气路搭建环节，这类集成式氧气控制阀是核心的气路通断与流量调节执行部件，直接决定氧气输送的稳定性与使用安全性。不同于工业场景的通用气阀，氧气阀的内部流道设计必须避免锐角结构，防止高压氧气流过时产生局部涡流摩擦升温，所有与氧气接触的内壁面都要做平滑过渡处理，建模时流道的圆角参数需要结合通径大小匹配，通常圆角半径不小于流道通径的六分之一，避免长期使用过程中出现安全隐患。

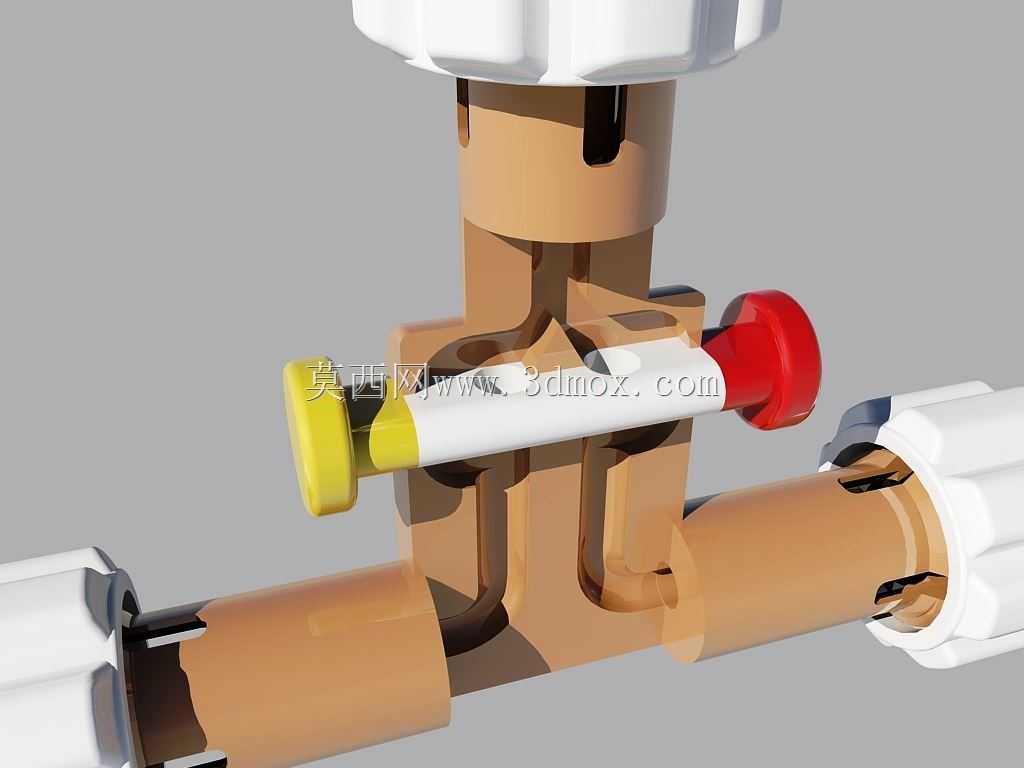

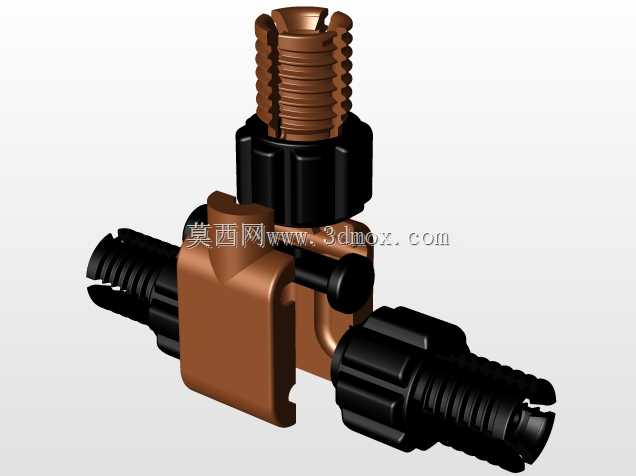

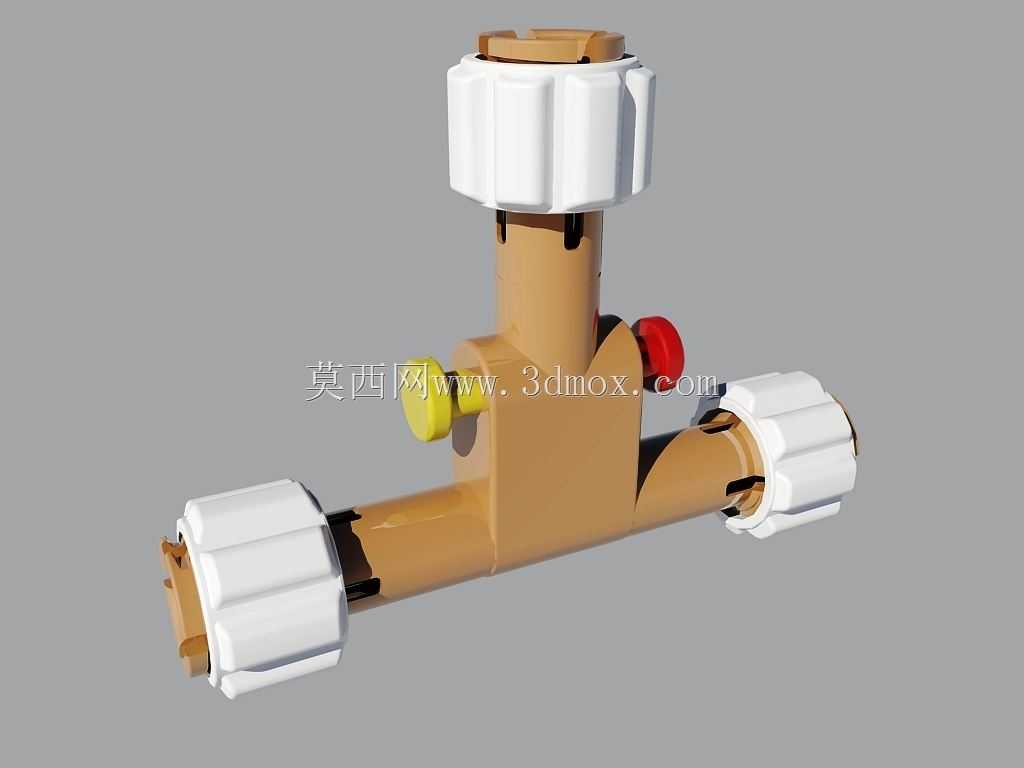

　　从结构布局来看，这款阀体采用了十字型集成流道设计，主体采用铜合金材质的本体结构，铜材本身的阻燃特性与导热性能刚好适配氧气介质的输送要求，能够快速导走气流摩擦产生的微量热量，降低燃爆风险。阀体上集成了三路接口，分别对应进气端、出气端以及调节端，每个接口都设计了快插式的连接结构，接口处的白色锁紧帽采用阶梯式卡扣设计，安装时只需要将配套的氧气管路插入接口，锁紧帽会自动卡紧管路外壁的环形凸台，不需要额外的卡箍或者生料带密封，能够大幅缩短现场安装的耗时，也能避免密封材料碎屑进入氧气管路造成污染。

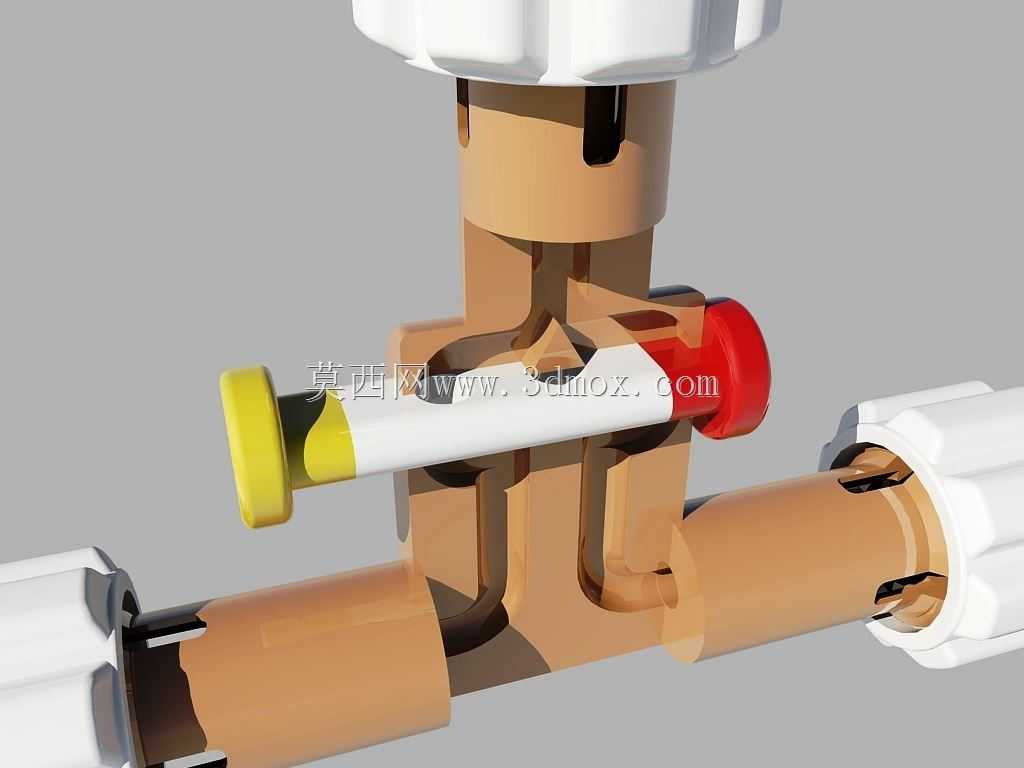

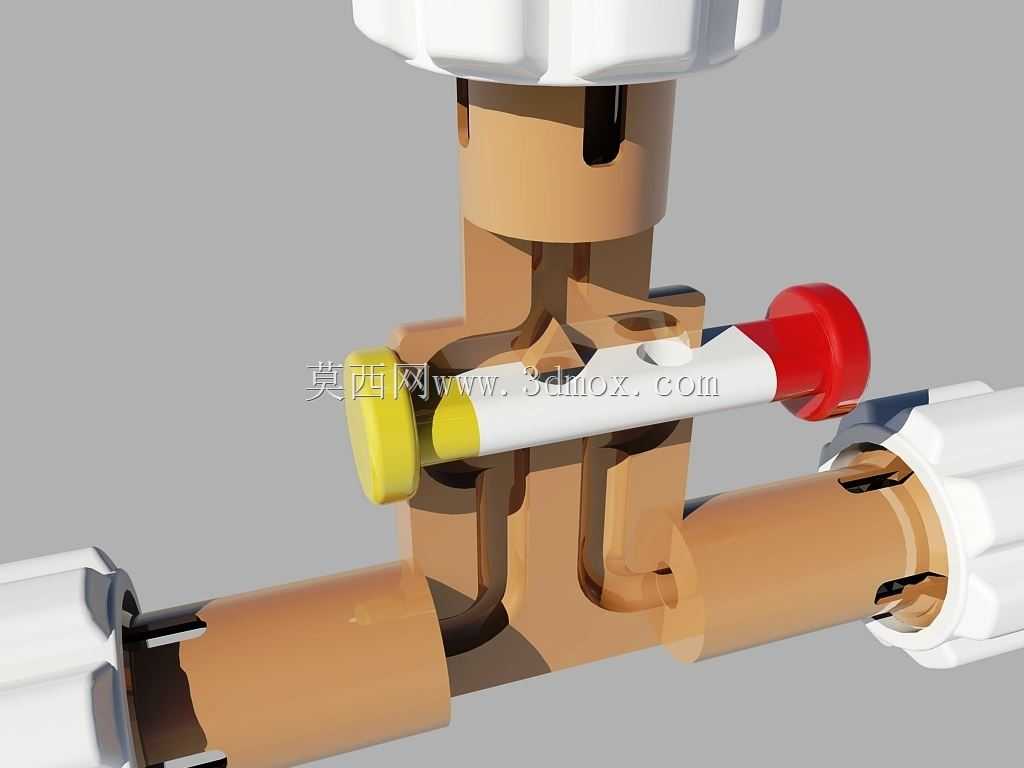

　　调节端的手轮采用双色标识设计，黄色手轮对应流量微调功能，红色手轮对应紧急通断功能，这种差异化的颜色设计是从临床使用的实际需求出发的——在急救场景下，操作人员不需要仔细辨认阀体上的文字标识，仅凭颜色就能快速找到对应的操作部件，红色的急断阀采用90度旋转启闭结构，从全开到全关只需要转动四分之一圈，能够在出现管路脱落、泄漏等突发状况时瞬间切断氧气供应。微调手轮采用多圈旋转的调节结构，内部的阀杆采用锥面密封设计，转动手轮时阀杆的轴向位移会改变锥面与阀座的间隙，从而精准控制氧气的输出流量，调节精度可以达到0.1L/min的级别，能够匹配不同吸氧流量需求的使用场景。

　　建模过程中需要重点关注安装边界的尺寸匹配，阀体主体的中心高度需要和常规医用设备的气路安装板开孔尺寸对齐，三个接口的中心距要符合通用医疗气路的安装规范，避免出现安装时和周边管路、结构件产生干涉的问题。阀体的外部轮廓做了圆弧倒角处理，没有尖锐的外凸棱角，避免在设备搬运、维护过程中划伤操作人员。内部的密封槽设计采用矩形截面结构，槽的深度与宽度比例严格匹配硅橡胶密封圈的压缩量要求，压缩率控制在18%-22%之间，既能够保证高压下的密封性能，又不会因为压缩量过大导致密封圈过早老化失效。

　　在实际应用场景中，这类阀体除了用于固定式的中心供氧终端，还可以适配便携式制氧机、车载急救吸氧装置等移动类供氧设备，阀体本身的重量控制在150g以内，不会给移动设备增加过多的负载。流道的通径设计为4mm，能够满足最大10L/min的氧气流量输送需求，在常规工作压力0.2-0.5MPa的区间内，阀体的内部泄漏量控制在0.01mL/min以内，完全符合医用氧气设备的密封要求。设计时还需要考虑阀杆的防脱出结构，在阀杆与阀体的配合位置设置环形挡圈，避免调节流量时阀杆被高压气体顶出造成安全事故，挡圈的卡槽位置要做应力释放处理，避免长期受力出现卡槽开裂的问题。

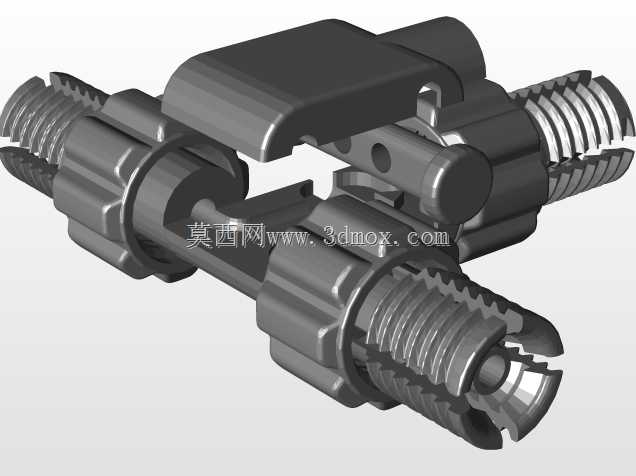

　　从装配工艺的角度出发，这款阀体的所有零部件都采用轴向装配的设计，不需要复杂的侧向锁紧结构，组装时只需要按照顺序将密封圈、阀杆、手轮依次压入阀体对应的安装位，再通过挡圈固定即可完成装配，单台阀体的装配耗时不超过两分钟，适合批量生产加工。阀体的外表面没有复杂的曲面结构，主体部分可以采用热锻成型后再做数控精加工的工艺生产，加工过程中不需要特殊的工装夹具，普通的三轴数控设备就可以完成所有关键尺寸的加工，能够有效控制生产制造成本。
