便携式可调节折叠式集雾装置结构设计

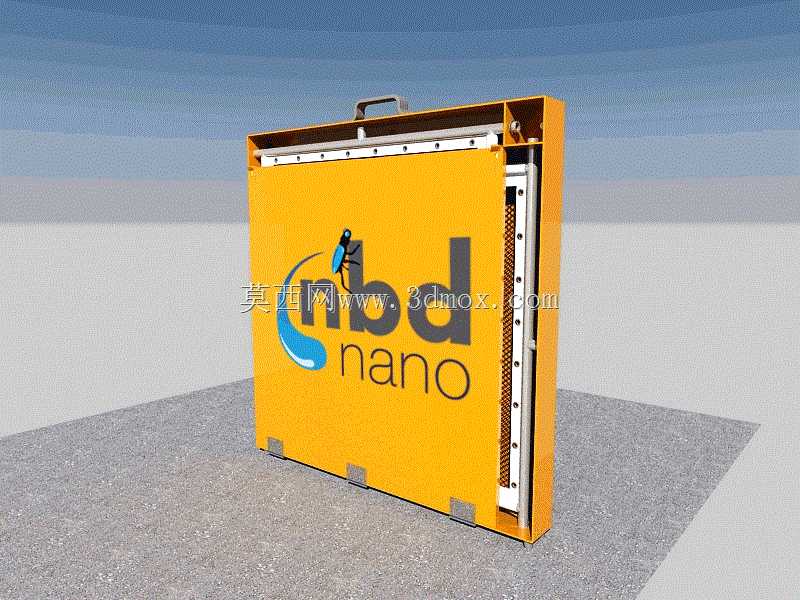

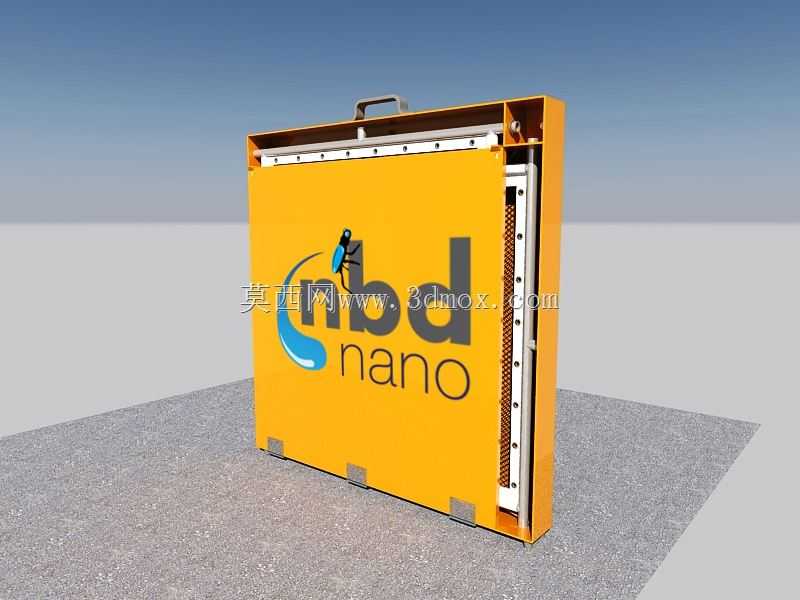

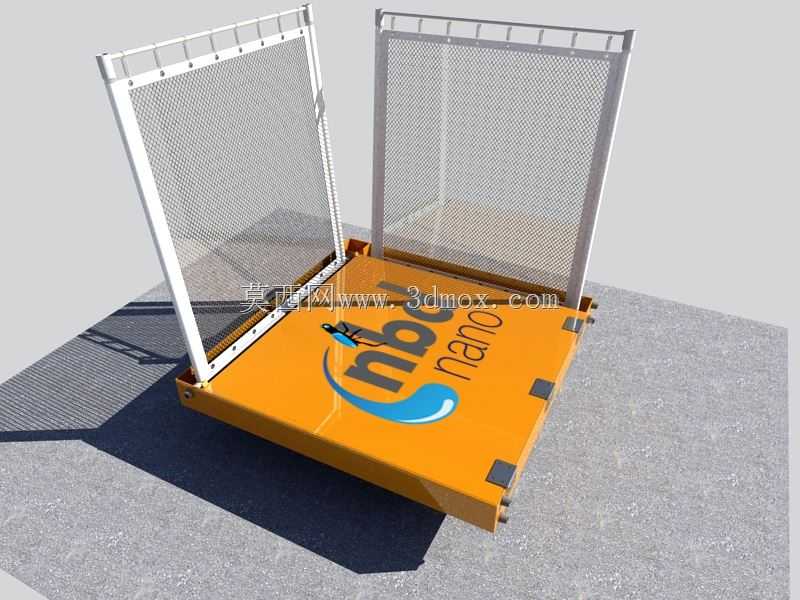

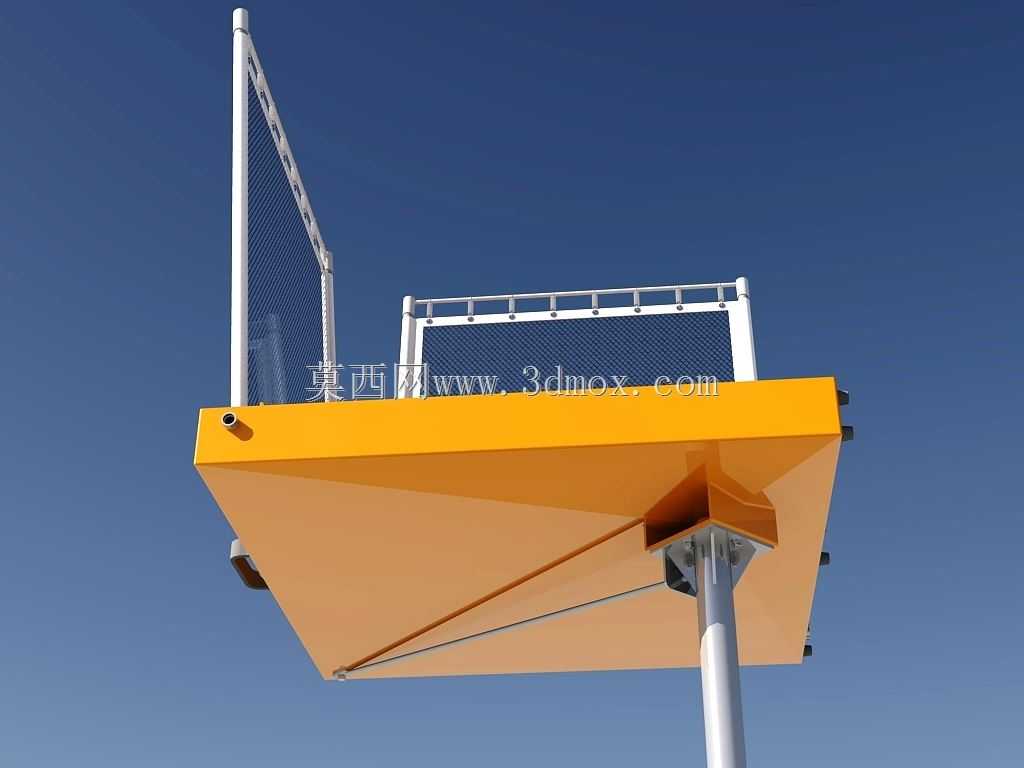

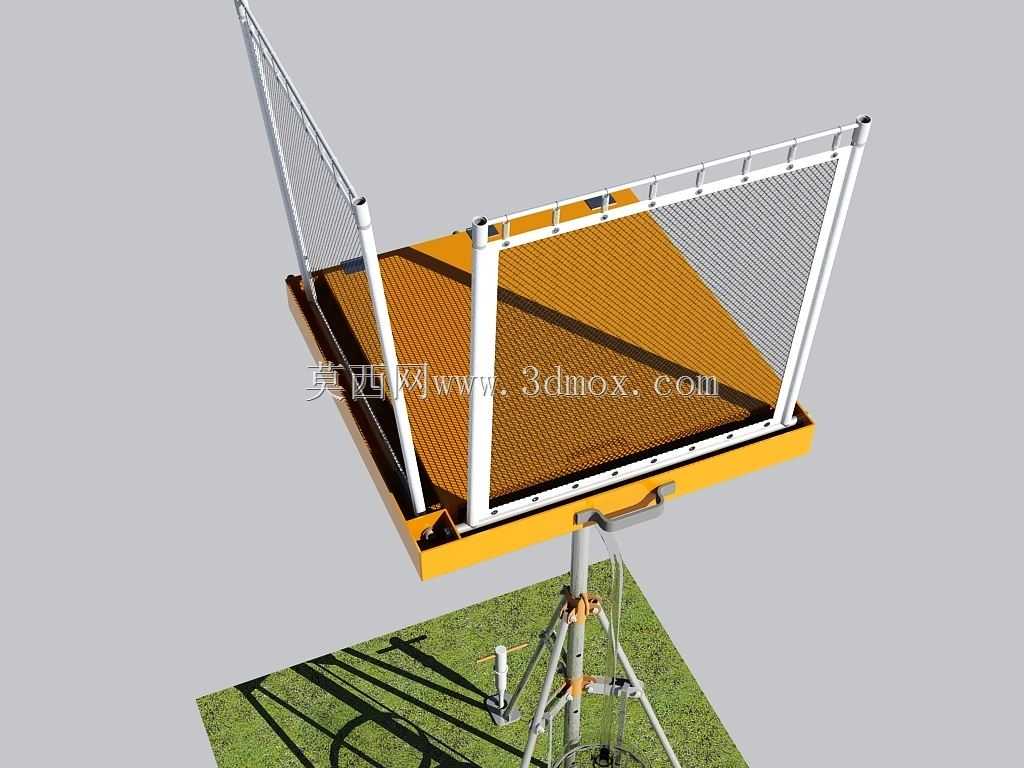

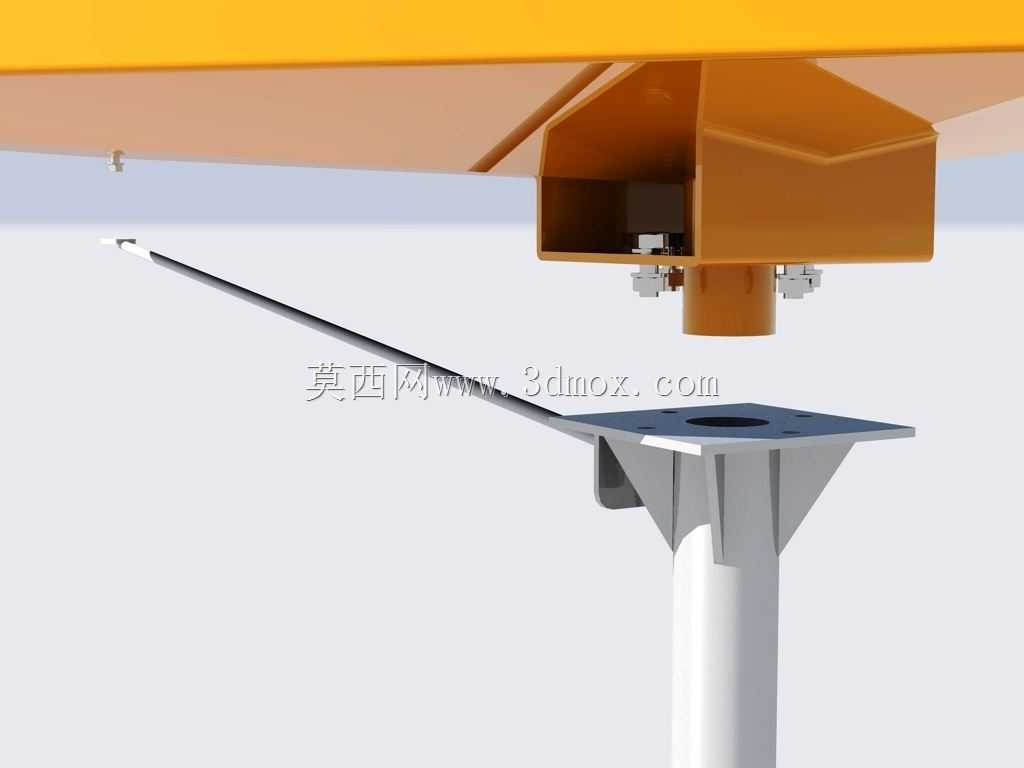

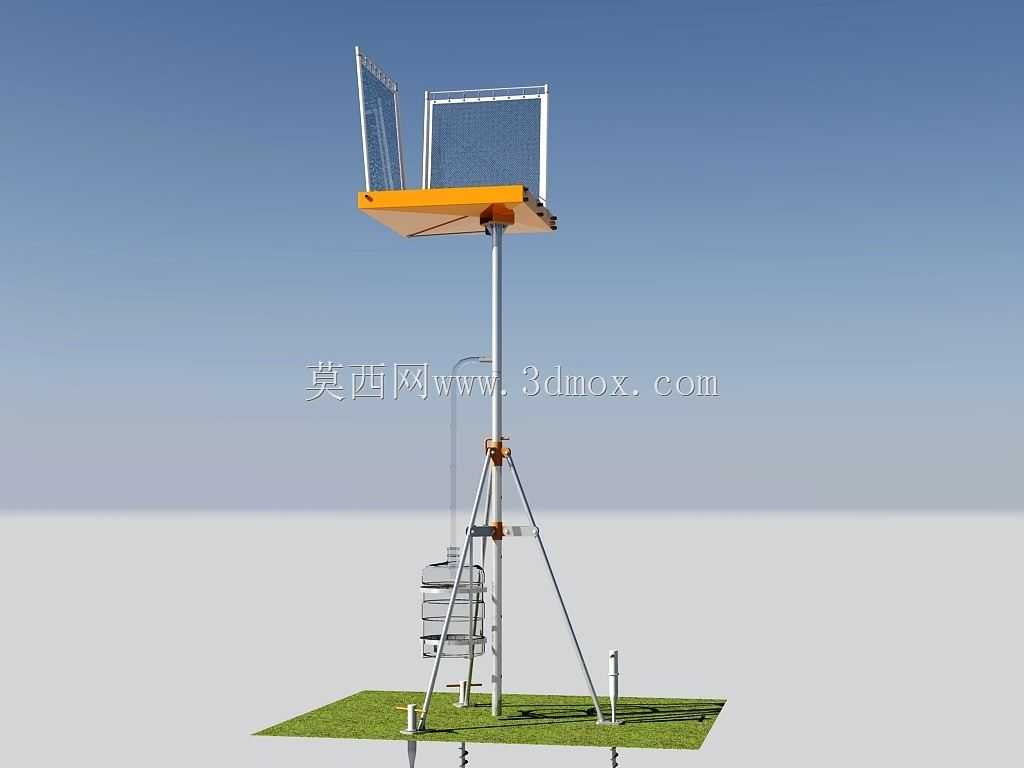

　　在现场作业的雾滴收集、局部气溶胶捕集场景中，传统固定式集雾设备往往受限于安装位置、占地空间，难以适配临时作业、多点位轮换作业的使用需求，这款便携式折叠集雾装置的设计，正是瞄准这类分散式、移动性的雾捕集需求展开。从结构布局来看，设备采用箱式折叠收纳形态，单组展开后有效集雾覆盖面积可达1.0平方米，收纳状态下整体为规整的长方体箱型结构，顶部集成嵌入式提手，单人即可完成搬运转移，无需额外吊装或辅助转运工具，适配车间内不同工位间的快速调配、户外临时作业点的布设需求。设备的核心调节结构支持网面倾角在0至30度范围内无级调整，可根据现场雾流的飘散方向、作业点的高度位置灵活调整集雾面的朝向，相比固定角度的集雾罩，对不同工况的适配性更强，

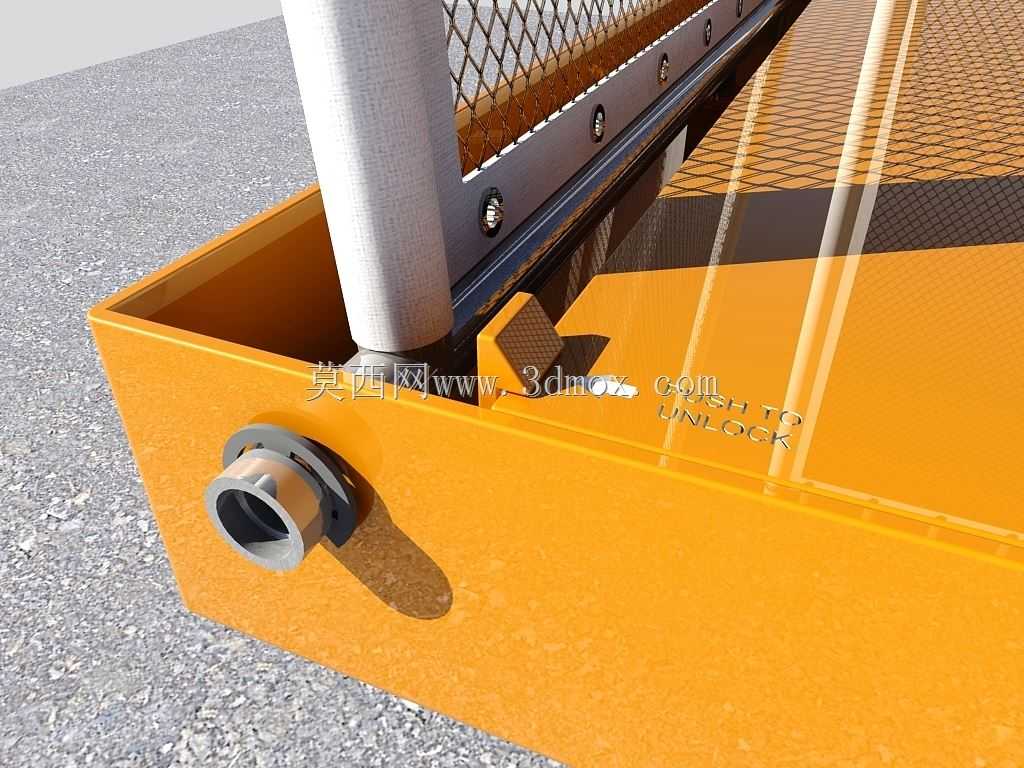

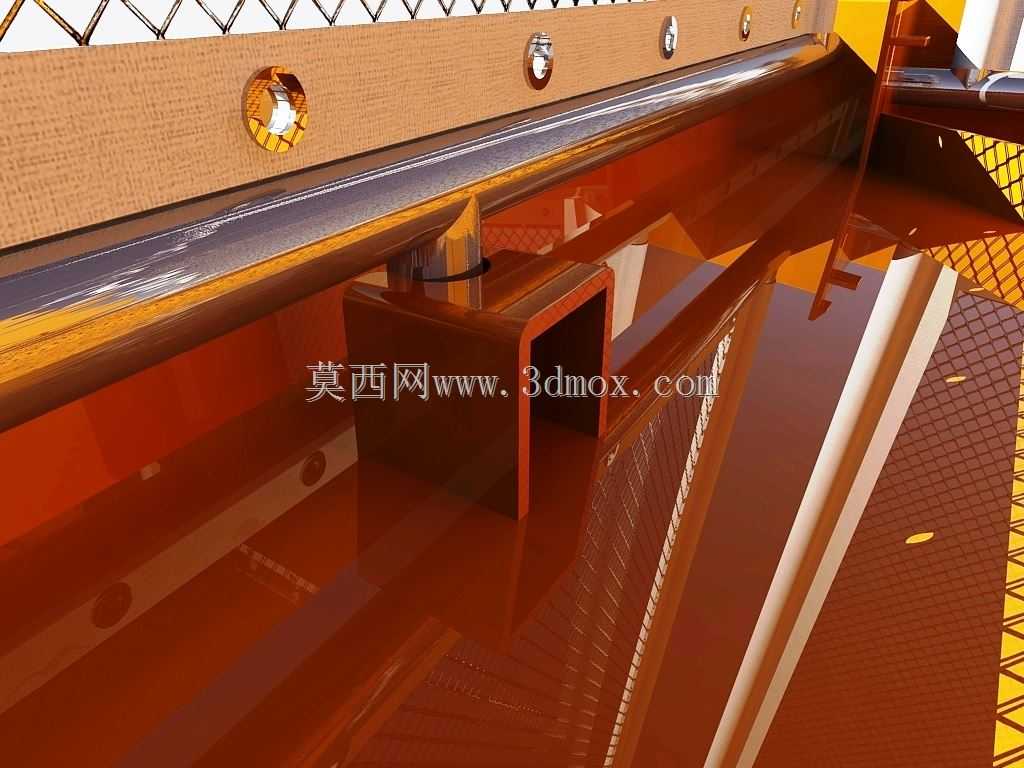

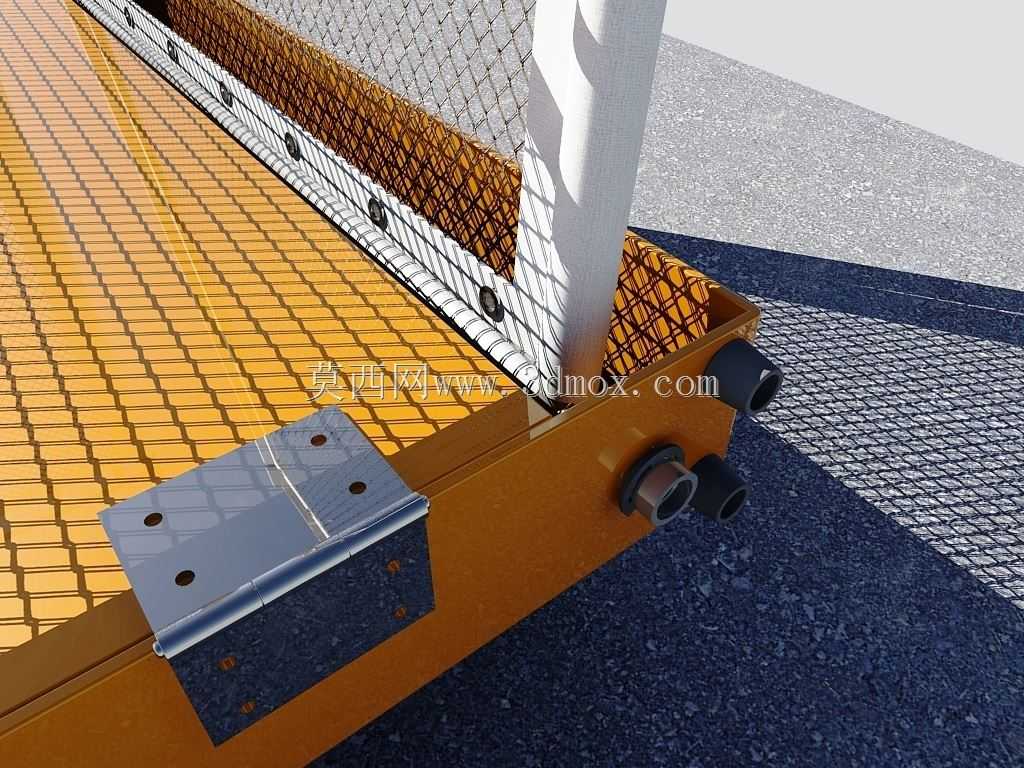

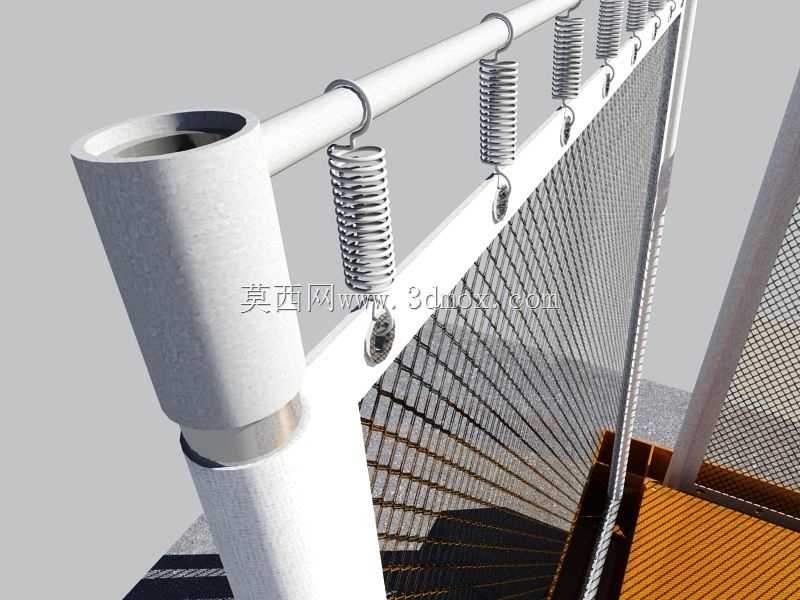

　　尤其适配焊接作业点、小型喷涂工位、实验台雾滴散发点这类雾源位置不固定、散发方向随操作变化的场景。从结构设计的细节考量，设备的折叠铰链采用隐藏式内嵌布局，收纳状态下所有活动结构均收纳于箱体边框内部，外部无突出的连接件或操作手柄，既避免搬运过程中勾挂杂物，也能在存放时减少积尘，降低日常维护的清理工作量。集雾网面采用张紧式安装结构，边框内侧设置连续的弹性压条，网面安装后可保持平整张紧状态，避免气流通过时网面颤动产生异响或导致雾滴二次飞溅，网面的拆装无需专用工具，松开侧边的快压卡扣即可完成网面的更换或清洗，适配不同粒径雾滴的捕集需求，可根据现场工况更换不同目数的滤网。设备的支撑脚采用可调式橡胶减震脚垫，四个支撑点均可独立调整高度，

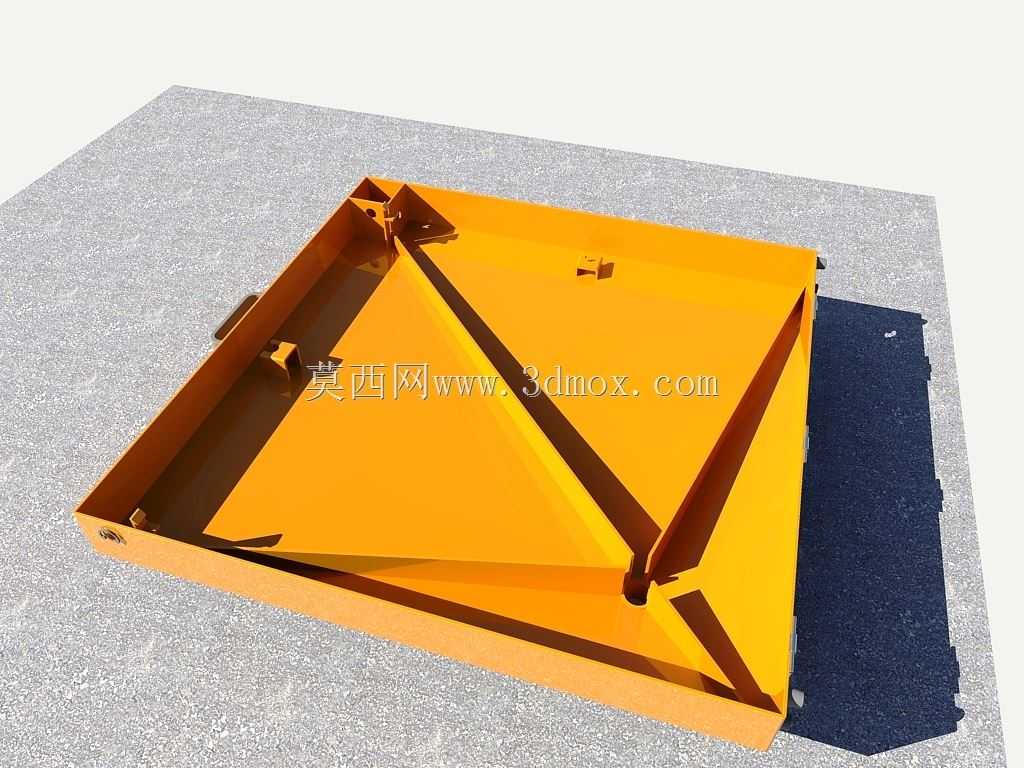

　　即使在不平整的车间地面、临时搭建的作业平台上，也能保证设备放置平稳，不会因作业面的振动出现滑移或倾斜。箱体外壳采用钣金折弯一体成型结构，拼接处采用满焊打磨处理，整体结构刚性充足，日常搬运过程中的轻微磕碰不会导致壳体变形，外壳表面做耐磨喷塑处理，耐车间内常见的油污、切削液腐蚀，长期使用不会出现表层脱落或锈蚀问题。从安装边界来看，设备收纳状态下的整体厚度不超过150毫米，可直接塞入工具柜、作业台下方的空隙存放，无需预留专门的存储区域；展开作业时，设备后方预留100毫米的通风间隙即可满足排风通路的需求，无需额外连接大尺寸的通风管道，单机即可完成局部雾滴的捕集与拦截，对于没有集中通风系统的小型加工车间、临时作业点位，可直接布设使用，

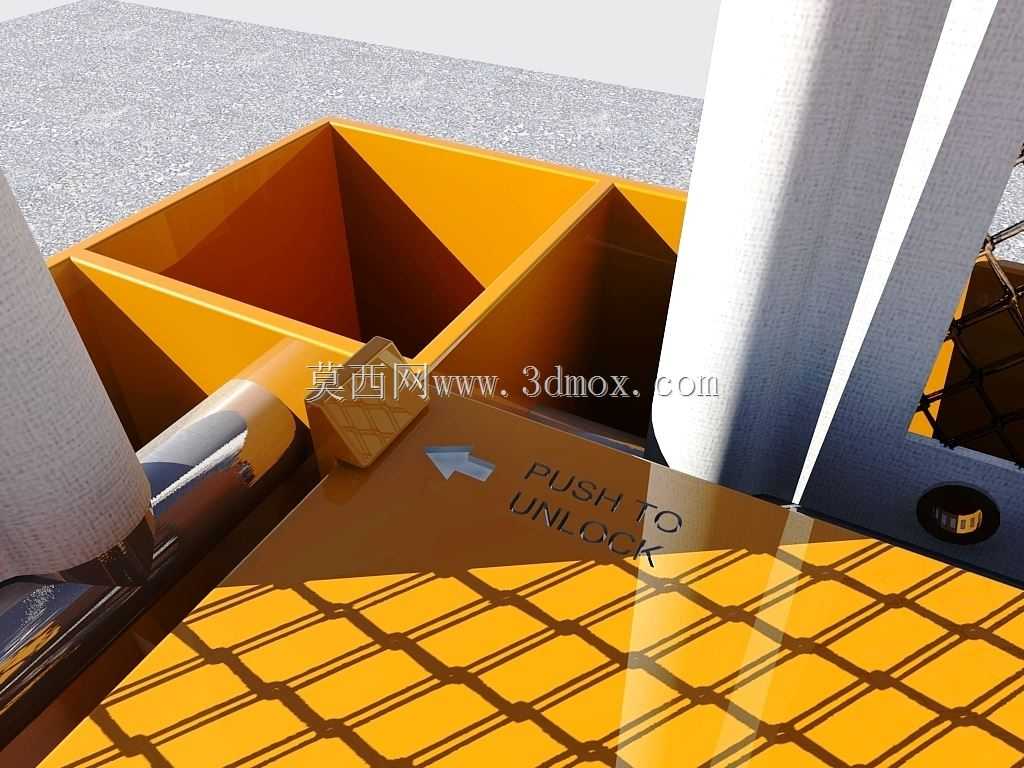

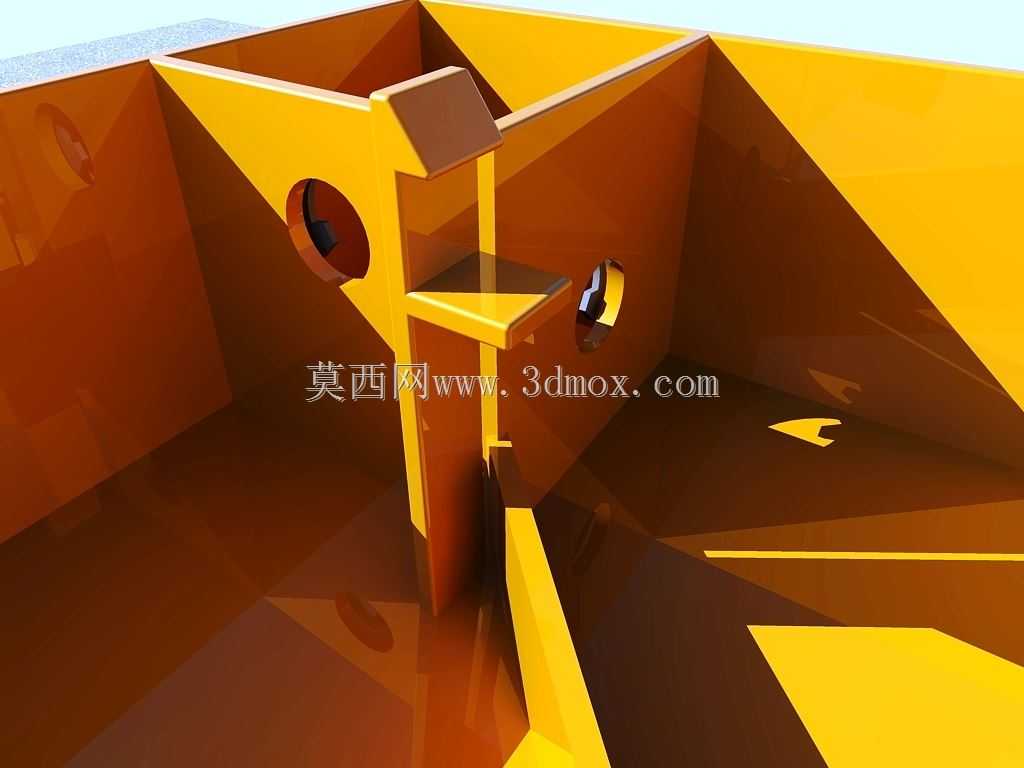

　　无需对现有场地的管线、布局做改造。在功能实现逻辑上，设备的集雾面采用侧进风式流道设计，雾滴随气流接触网面后，会被网面的纤维结构吸附，逐步聚集成较大液滴后沿网面流入底部的集液槽，无需额外配置喷淋冲洗结构，日常使用中仅需定期排空集液槽内的积液、清理网面附着的颗粒物即可维持稳定运行，相比湿式集雾设备，不需要持续供水，也不会产生二次废水，更适合移动场景下的使用。设计过程中针对便携场景的受力特点做了专项优化，提手位置设置在设备重心的正上方，提起时设备可自然保持竖直状态，不会出现一侧倾斜导致内部积液洒出的问题；箱体的开合限位结构设置了两档锁止位，半开状态可用于小范围雾源的捕集，全开状态可覆盖最大1.0平方米的集雾范围，操作人员可根据实际雾源的大小快速切换工作状态，无需复杂的参数调整。设备的所有活动连接部位均采用耐磨的非金属衬套，长期反复折叠开合不会出现金属磨损产生的异响，也不需要定期加注润滑油，降低了设备的全生命周期维护成本，适合在生产一线的复杂环境下长期使用。
