玻璃纤维材质圆形离心排风设备结构

　　在化工生产车间、电镀作业区、实验室通风系统这类存在腐蚀性气体排放需求的场景中，常规钢制排风设备往往会因为长期接触酸碱类腐蚀介质，出现壳体锈蚀、焊缝渗漏、结构强度衰减的问题，不仅缩短设备使用寿命，还容易因为腐蚀穿孔导致有害气体无组织逸散，影响作业区域的职业健康安全。这款圆形离心排风结构在设计初期就针对性瞄准了这类强腐蚀工况的使用需求，整体采用玻璃纤维材质一体成型制作，从壳体到内部承托结构都规避了金属材质易被腐蚀的缺陷，玻璃纤维材料本身具备优异的耐酸碱腐蚀性能，同时密度远低于钢制壳体，能大幅降低屋面或者安装支架的承重负荷，尤其适合在厂房屋顶、高空排风支架这类对安装荷载有严格限制的位置布设。

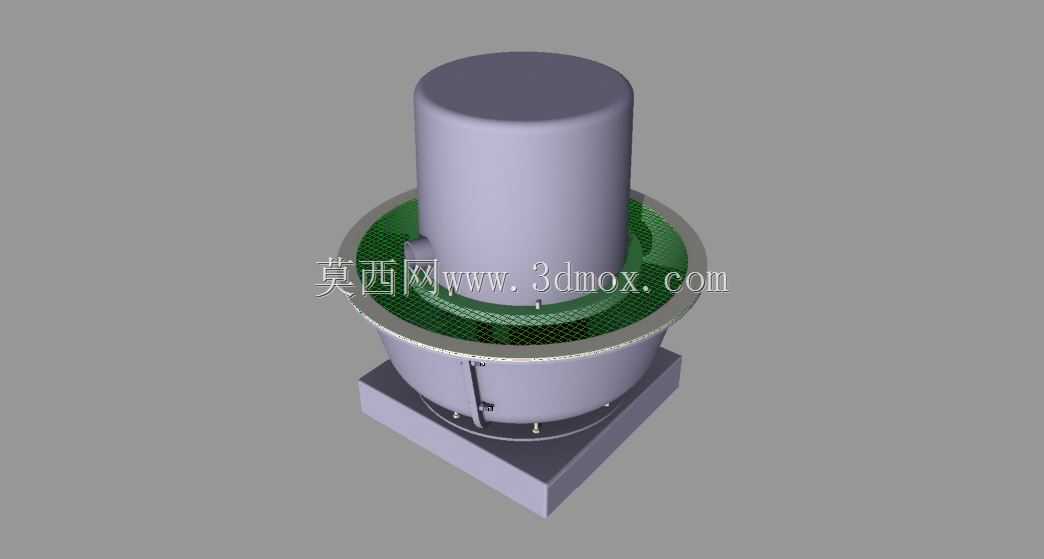

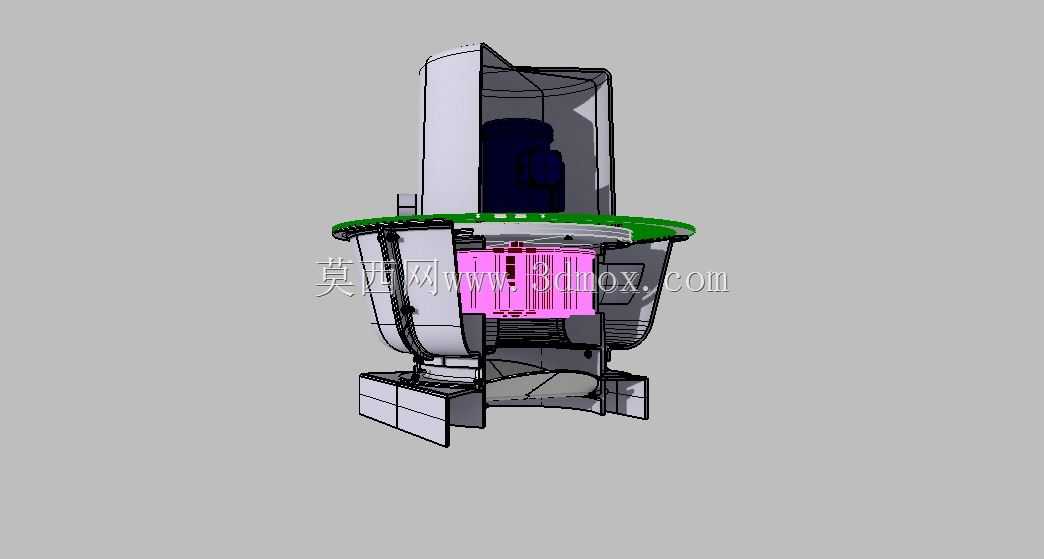

　　从结构功能设计来看，设备采用立式圆形筒体布局，下部为方形安装基座，基座上预设了安装固定点位，安装时可以直接通过膨胀螺栓或者焊接压板与屋面基础、支架平台完成固定，不需要额外制作复杂的转接底座，能有效缩减现场安装的施工周期。中部进风区域设置了防护网结构，一方面可以阻挡大体积杂物、飞鸟进入风机叶轮区域，避免叶轮被卡滞造成设备故障，另一方面也能对进风气流起到初步整流的作用，减少气流紊流带来的运行振动与噪音。上部的圆柱形出风筒体采用直段设计，能够保障排风气流的轴向导出效率，减少风阻损耗。在设备的喉部位置，设计了内置的蝶形后通风挡板，这个结构的核心作用是在设备停机状态下，阻断室外气流倒灌进入室内，避免冬季室外冷风倒灌提升采暖能耗，也能防止室外雨水、沙尘顺着排风通道落入作业区域，挡板采用转轴式连接结构，设备运行时在排风气流的推动下自动开启，停机后依靠自重自然闭合，不需要额外配置电动执行机构，结构简单可靠，后期维护成本极低。同时在筒体对应位置设置了可选管道连接的环结构，当现场需要将排风接入集中废气处理管道、延长排风高度时，可以直接通过这个连接环对接外接风管，不需要对原有设备壳体进行二次切割开孔，适配不同项目的管路布设需求。

　　在建模过程中，需要重点把控几个关键尺寸的匹配关系：首先是下部方形基座的安装孔位间距，要和常规屋面排风基础的预留螺栓点位尺寸对齐，避免出现安装错位；其次是中部防护网的网孔间隙，既要满足通风过流面积要求，也要保证足够的拦截强度，防止大尺寸杂物被吸入；喉部蝶形挡板的转动行程要做限位设计，避免开启角度过大导致挡板卡滞无法复位，同时要保证闭合状态下的密封间隙控制在合理范围，减少倒灌风量；上部出风筒体的直径要和风机叶轮的排风风量匹配，控制筒体内的气流流速在合理区间，避免流速过高带来的风噪与阻力损失。另外玻璃纤维材质的壳体厚度需要根据设备整体尺寸做对应调整，大规格型号的壳体需要在转角、基座连接位置做加强筋处理，避免吊装、运输过程中出现壳体变形。

　　这类排风设备在实际选型应用中，除了防腐性能之外，还要结合安装位置的风荷载、雪荷载做结构强度校核，尤其是安装在沿海高风压区域的屋面设备，基座的固定强度、筒体的抗风能力都要满足当地的气象条件要求。和常规轴流排风设备相比，离心式的排风结构具备更高的风压，能够克服更长的管路阻力，适合需要接长风管、配置废气处理装置的通风系统，而玻璃纤维材质的应用，让它在腐蚀工况下的使用寿命比普通钢制防腐涂层设备提升数倍，同时不需要定期做防腐涂层补刷维护，长期运行的综合成本更低。在三维建模过程中，所有的连接部位都做了装配间隙的预留，能够直接导出工程图纸用于生产开模，各个部件的装配关系完全符合实际生产的装配逻辑，不存在干涉问题，可直接用于结构校核、安装模拟以及方案展示使用。
