可角度调节式车辆油门踏板结构设计

　　这款可调角度油门踏板主要面向非道路作业车辆、改装特种车辆以及定制化乘用车的驾驶舱操纵系统适配场景，区别于传统固定角度的油门踏板，它在结构设计上预留了多档位角度调整空间，能够适配不同驾驶坐姿需求、不同驾驶舱地板安装高度的使用场景。从实际装车用途来看，该踏板承担着发动机节气门开度信号传递的基础操纵功能，驾驶员通过踩踏踏板施力，联动后端传动结构将动作传递至节气门执行端，实现对发动机输出功率的控制，而可调角度的设计，能够让不同身高、不同驾驶习惯的驾驶员都能找到最舒适的踩踏初始角度，降低长时间驾驶带来的脚踝疲劳感，尤其在工程作业车辆长时间连续作业的场景下，合理的踏板角度能够有效减少操作失误率。

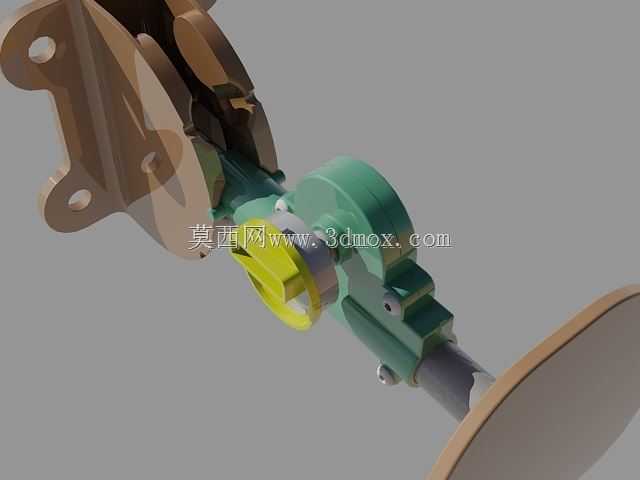

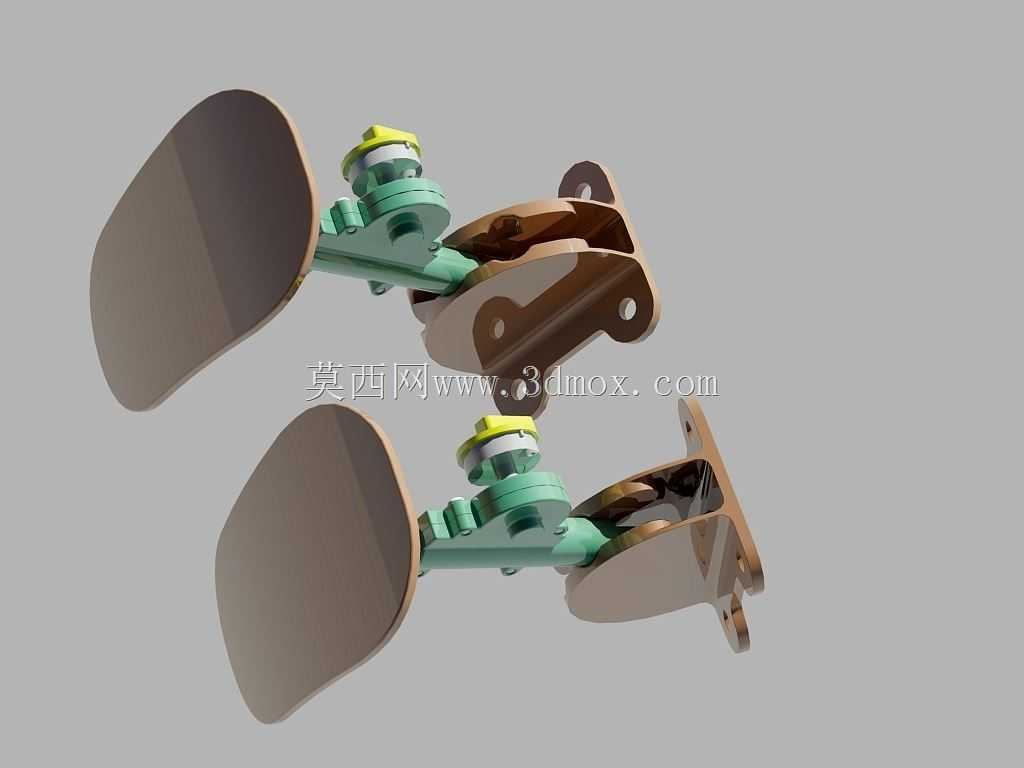

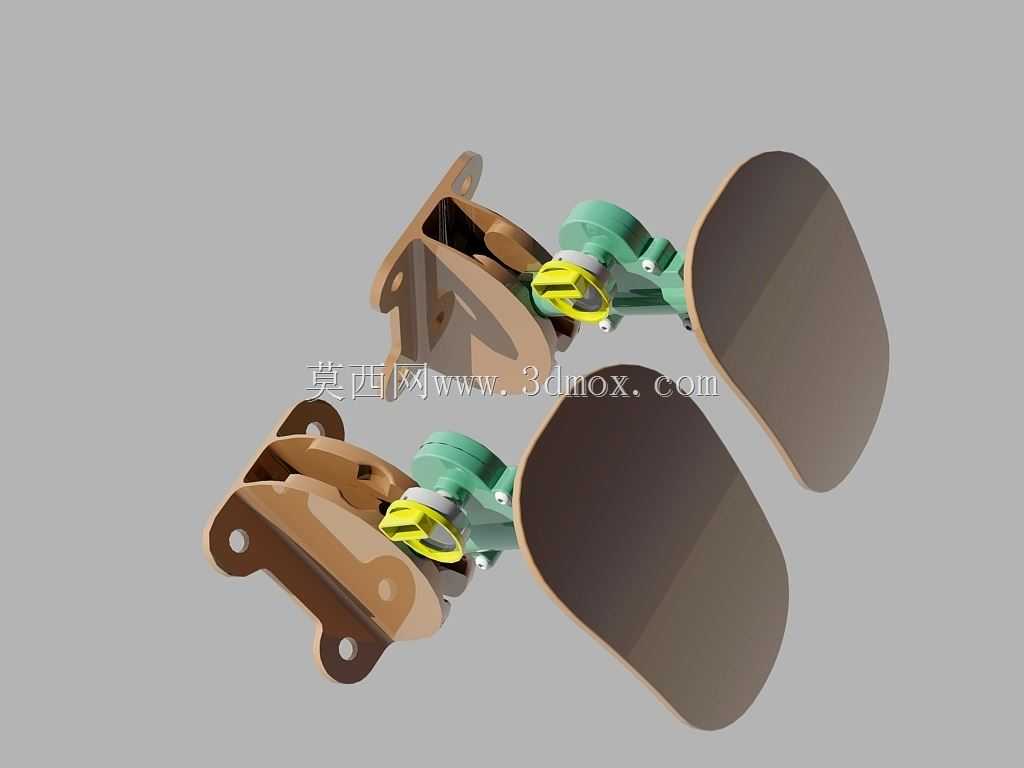

　　从功能特性层面拆解，该踏板的角度调节逻辑采用孔位定位式结构，不需要额外的锁紧机构辅助，调整时仅需向外拉动主踏板本体，让定位销从当前固定孔位脱出，转动踏板至目标角度后对准对应定位孔松开，即可完成角度锁定，整个调节过程不需要借助额外工具，驾驶员在驾驶舱内即可徒手完成操作，调节档位共设置两个固定孔位，覆盖了常规驾驶场景下最常用的两个角度区间，既保证了调节的便捷性，也避免了过多档位带来的定位可靠性下降问题。踏板的安装适配性做了冗余设计，既可以垂直固定在驾驶舱地板平面上，也可以侧向安装在驾驶舱侧围的倾斜安装面上，安装面的连接孔位采用长圆孔设计，能够抵消安装面的平面度误差，降低装配时的对位难度。

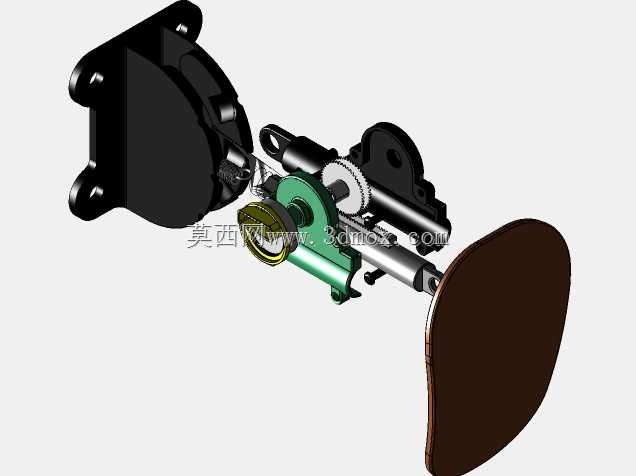

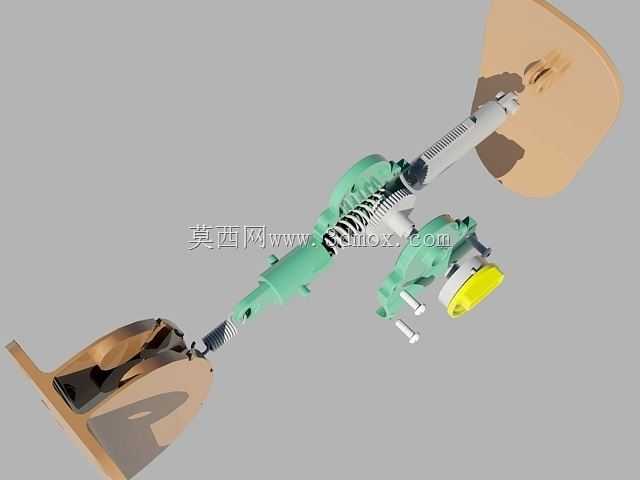

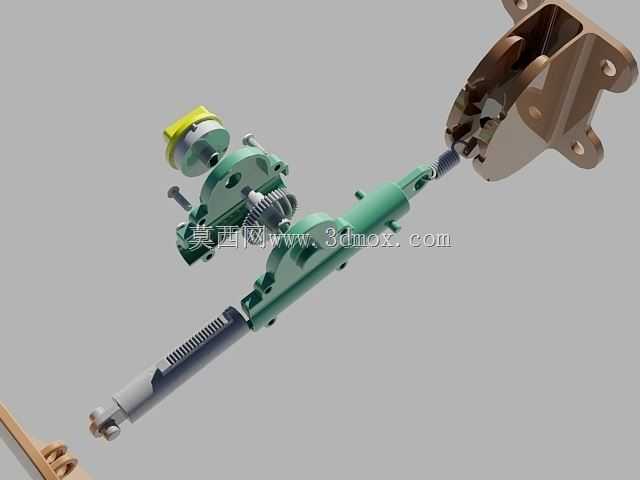

　　设计思路上，整个踏板组件采用模块化拆分思路，主要分为踏板踩踏端、传动连接轴、角度调节基座、安装固定支架四个部分，各部件之间通过销轴连接，传动部位预留了润滑脂存储槽，长期使用过程中可以通过预留的注油点补充润滑，减少铰接部位的磨损量，延长整个踏板的使用寿命。踩踏端的接触面做了弧度适配，贴合人脚踩踏时的脚掌自然弧度，表面预留了防滑纹理的安装位，可以后期加装橡胶防滑垫，避免脚底打滑带来的安全隐患。传动连接轴采用空心轴设计，在保证结构强度满足踩踏力要求的前提下，尽可能降低整个组件的自重，减少不必要的材料消耗。角度调节基座的受力部位做了加厚处理，因为调节孔位是整个结构的应力集中点，加厚处理后能够承受频繁踩踏带来的交变载荷，避免孔位长期受力出现变形、松旷的问题。

　　从外形尺寸与安装边界来看，整个踏板组件在初始安装状态下，横向占用空间不超过180mm，纵向伸出安装面的距离不超过120mm，安装固定支架的两个安装孔中心距为90mm，不管是地板安装还是侧面安装，都只需要在安装面预留对应位置的两个M8螺栓安装孔即可完成固定，不需要对驾驶舱原有结构做大规模改动，适配性较强。踏板的最大踩踏行程设置为45mm，对应节气门从全闭到全开的完整行程，踩踏力曲线做了线性优化，初始踩踏力控制在15N左右，随着踩踏行程增加，踩踏力平缓上升到最大35N，既不会因为踏板过轻导致误碰触发油门，也不会因为踏板过重增加踩踏疲劳感。整个结构的运动干涉做了完整校核，不管是调整到哪个角度档位，踏板在全行程踩踏过程中都不会和周边的制动踏板、离合踏板以及驾驶舱内饰板发生运动干涉，安装时只需要保证安装面周边预留20mm的安全间隙即可，不需要额外做周边结构的避让处理。铰接部位的销轴都做了防脱设计，采用开口销锁定，避免车辆行驶过程中振动导致销轴脱出，引发操纵失效的安全问题，所有金属部件的表面都做了防锈处理，能够适应驾驶舱内可能出现的潮湿、温差变化等使用环境，长期使用不会出现锈蚀卡滞的问题。
