落地式汽车油门操纵踏板结构设计

　　这款落地式油门操纵踏板，是乘用车辆驾驶舱内核心的人机交互操纵部件，区别于悬吊式踏板的安装形式，其底座直接固定在驾驶舱地板钣金上，踏板臂的旋转支点靠近地板区域，踩踏过程中脚腕的活动角度更贴合日常坐姿下的脚部自然运动轨迹，长时间驾驶时能有效降低脚踝部位的疲劳感，在中高端乘用车型、新能源车型上的应用占比逐年提升。从功能实现逻辑来看，踏板的核心作用是将驾驶员脚部的踩踏角度、踩踏力度信号转化为节流阀的开度控制信号，传统燃油车型上该结构多通过拉索或者内置角度传感器将位移信号传递给节气门体，控制发动机进气量从而匹配动力输出，新能源车型上则直接通过踏板内置的位置传感器将位移信号传递给整车控制器，匹配驱动电机的扭矩输出，整个结构的行程线性度、

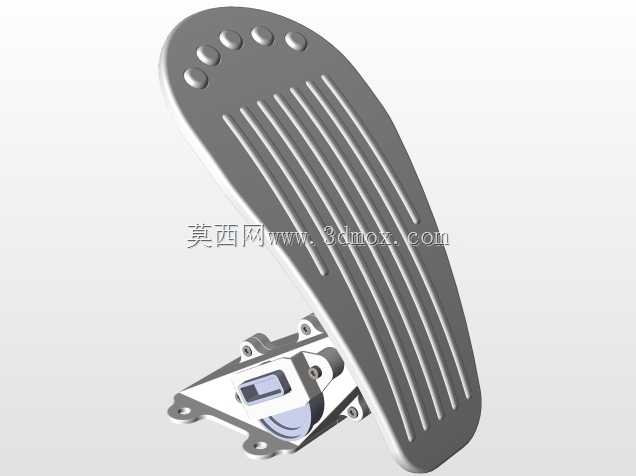

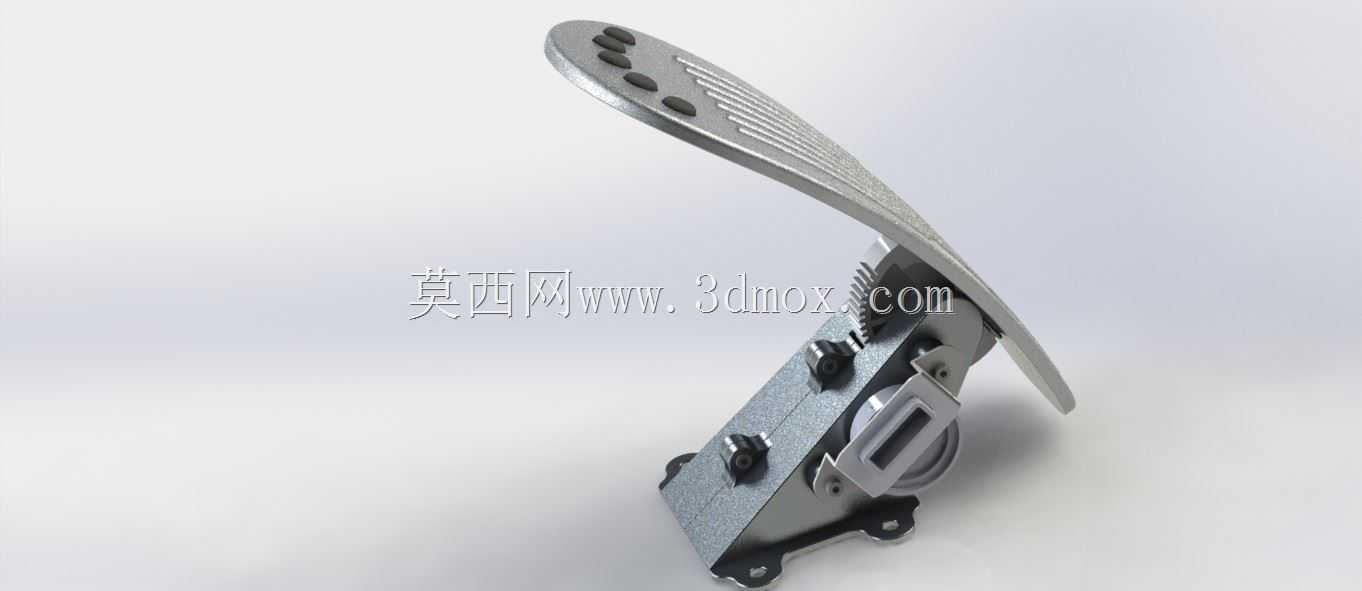

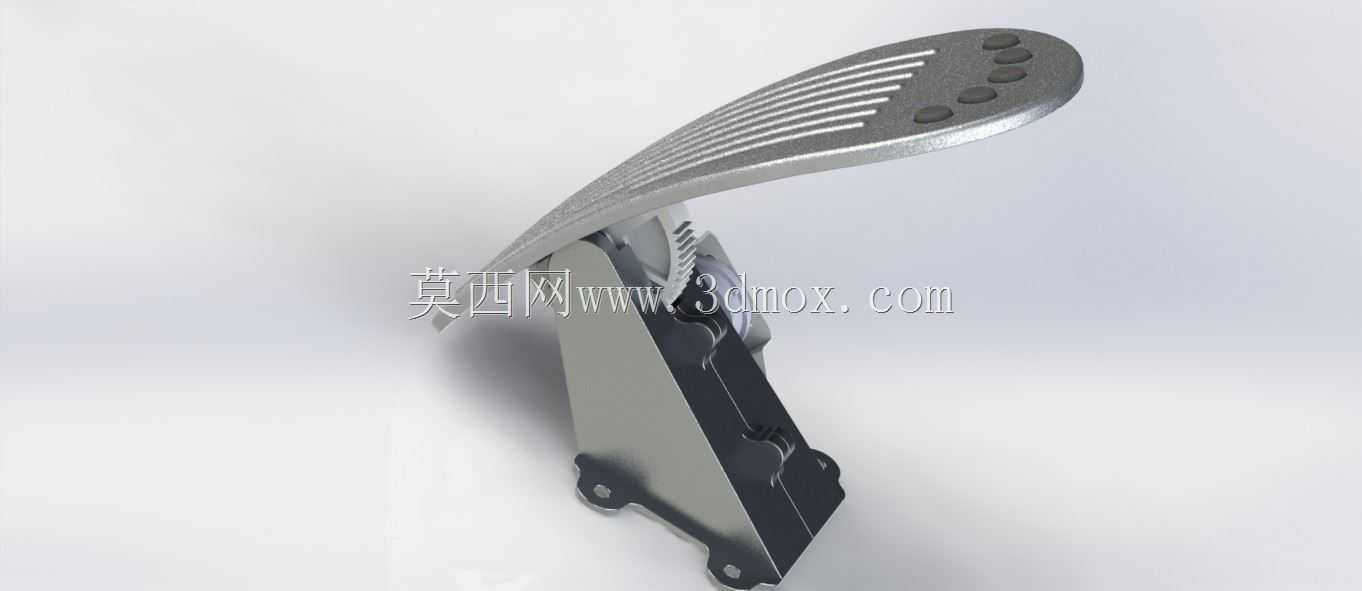

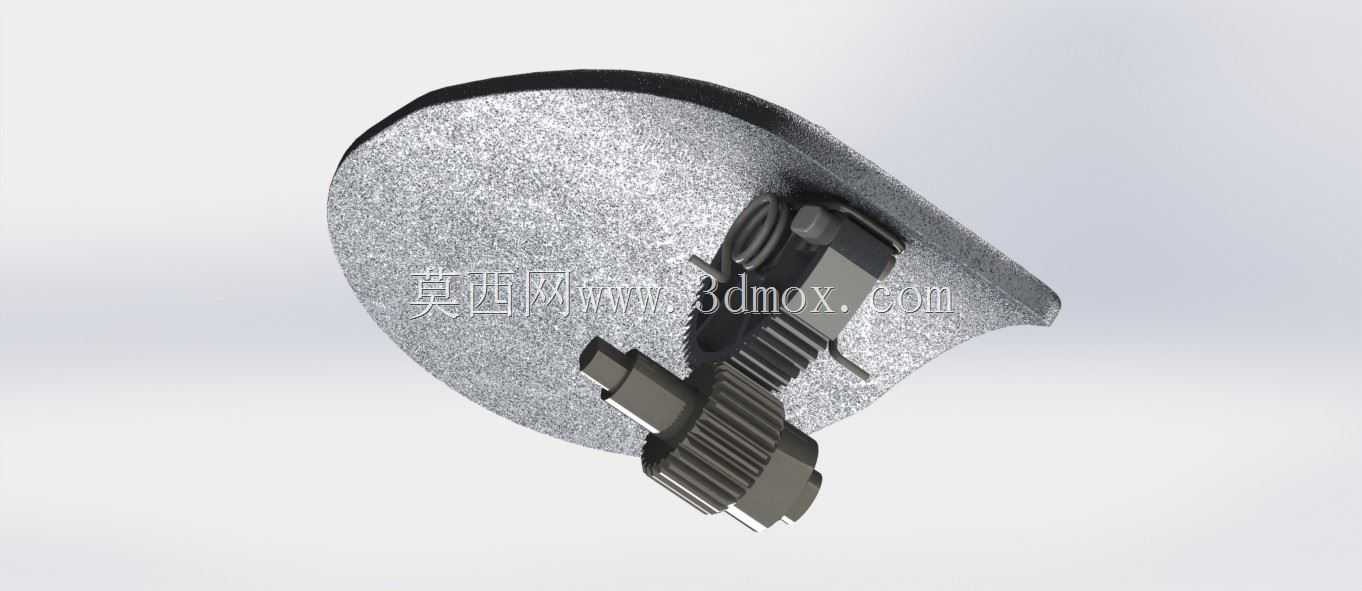

　　回位可靠性直接决定了驾驶过程中的动力响应手感，是影响整车驾驶质感的关键部件。从结构设计细节来看，踏板面采用了带防滑凸点与条状防滑槽的金属冲压成型结构，表面做了哑光耐磨处理，踩踏接触区域的弧度完全贴合脚掌前半部分的自然曲面，边缘做了圆滑倒角处理，避免驾驶过程中鞋底打滑或者硌脚的问题；踏板臂采用高强度压铸铝合金材质，在保证结构刚度的前提下尽可能降低自身重量，臂身的弧度经过多轮人机工程校核，在全行程踩踏过程中不会与驾驶舱地毯、周边内饰护板产生运动干涉。底座部分采用铸铁与工程塑料复合的结构，安装脚位预留了标准的螺栓过孔，孔位公差按照整车钣金安装孔的公差带做了匹配设计，安装时不需要额外做调整即可保证踏板的初始位置精度；

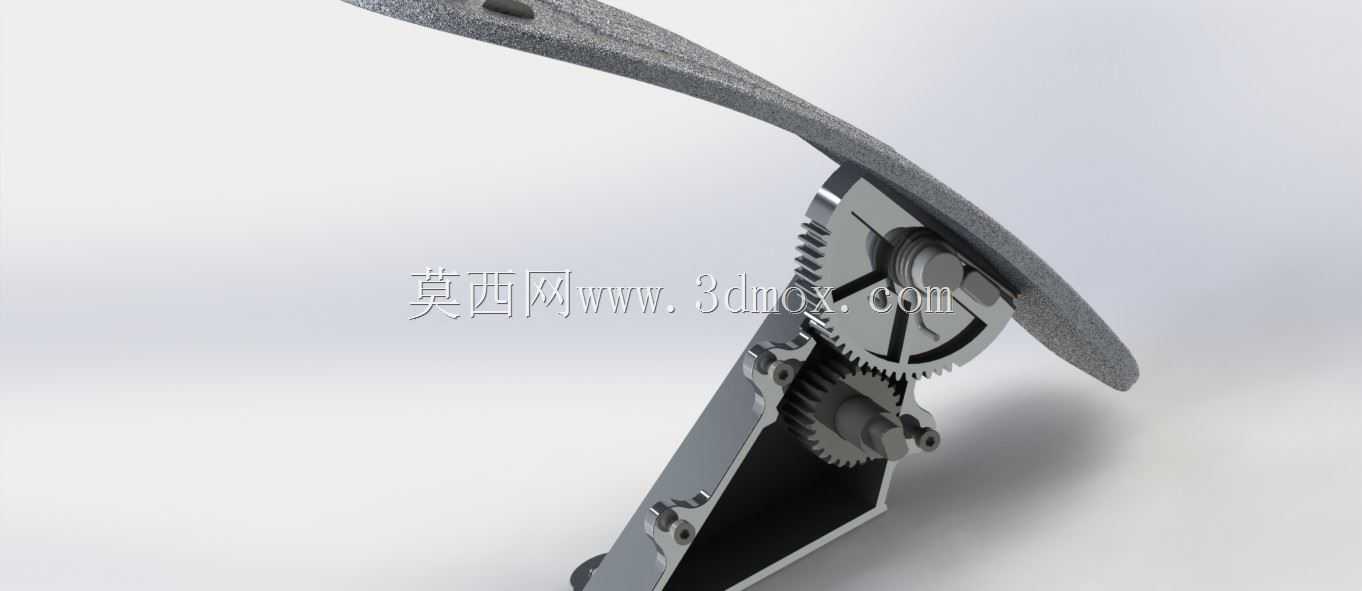

　　底座内部集成了踏板回位机构，采用双扭簧对称布置的形式，相比单扭簧结构回位力矩更均匀，不会出现踏板偏磨、卡滞的问题，同时预留了传感器安装位与线束走线槽，适配不同车型的信号输出形式，不管是传统接触式位置传感器还是非接触式霍尔传感器都能在该底座上完成适配安装。在设计校核过程中，首先要确定的是踏板的全行程参数，一般落地式油门踏板的全行程角度在15度到18度之间，初始位置时踏板面与地板的夹角在45度左右，全踩下位置时踏板面与地板的夹角保持在20度上下，这个角度区间既能够保证足够的操纵行程来实现开度的精准控制，又不会出现脚踝活动角度过大导致的操纵费力问题；安装边界方面，底座的安装孔位间距按照主流车型的地板钣金安装点做了通用化设计，

　　安装后踏板面距离仪表台下方护板的最小间隙保持在35mm以上，避免踩踏过程中脚尖碰到内饰件，踏板侧面与中央通道护板的间隙保持在20mm以上，不会出现脚部活动空间被挤占的问题。结构强度方面，踏板臂需要承受不低于1000N的垂直踩踏力不产生塑性变形，回位机构的疲劳寿命需要满足不低于100万次踩踏循环的要求，在-40℃到85℃的环境温度区间内，踏板的操纵力矩变化率不超过15%，不会因为高低温环境出现卡滞、回位不良的问题。踏板的力矩特性经过专门调校，初始踩踏阶段力矩上升平缓，方便驾驶员小幅度控制开度实现低速跟车时的精准动力控制，行程后半段力矩上升斜率逐步加大，给驾驶员明显的踏板深度反馈，避免误将油门踩到底产生急加速的风险，整个力矩曲线的线性度误差控制在5%以内，保证踩踏深度与动力输出的对应关系足够线性，不会出现动力输出突兀或者迟滞的问题。
