航空用轻量化镂空承力连接支架结构

　　在航空机载结构与机身附属构件的设计场景中，这类带镂空筋格的承力连接支架，主要承担机载设备与机身主结构之间的载荷传递作用，日常飞行过程中需要持续承受设备自重带来的静载荷，以及飞行姿态调整、气流颠簸产生的交变冲击载荷，对结构的比强度、抗疲劳性能有着极高要求。从实际使用场景来看，这类支架多布置在机身非主承力区的设备安装位，替代传统实心锻压支架，在保证连接可靠性的前提下尽可能降低结构自重，是航空结构减重设计中非常典型的局部优化构件。

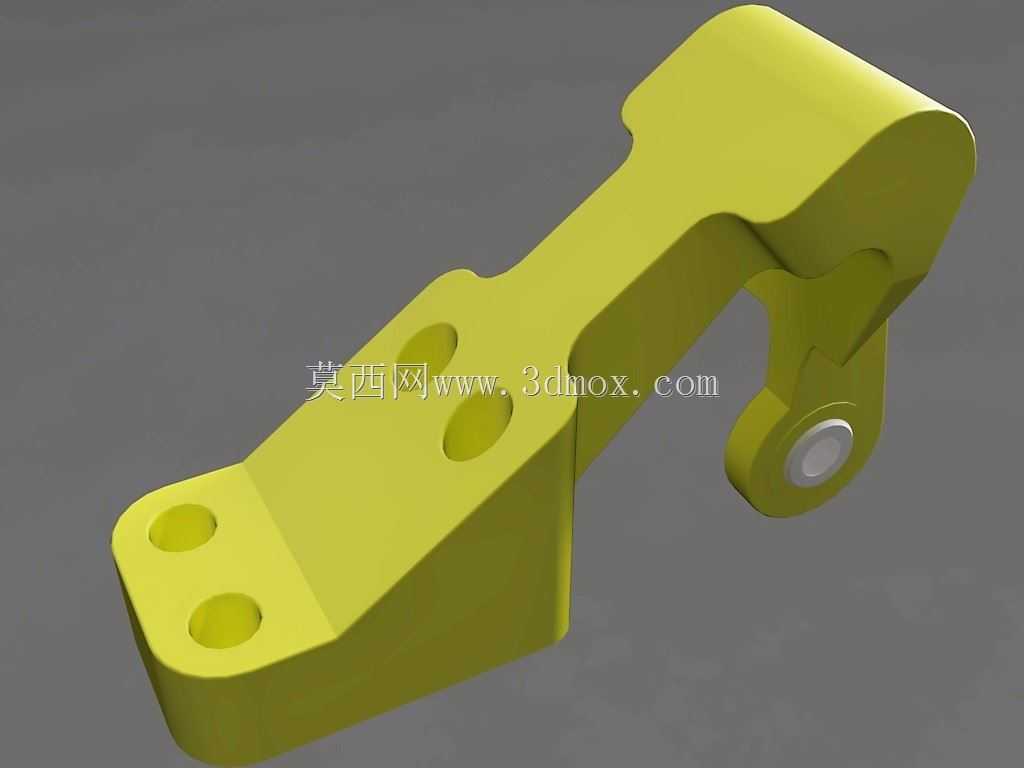

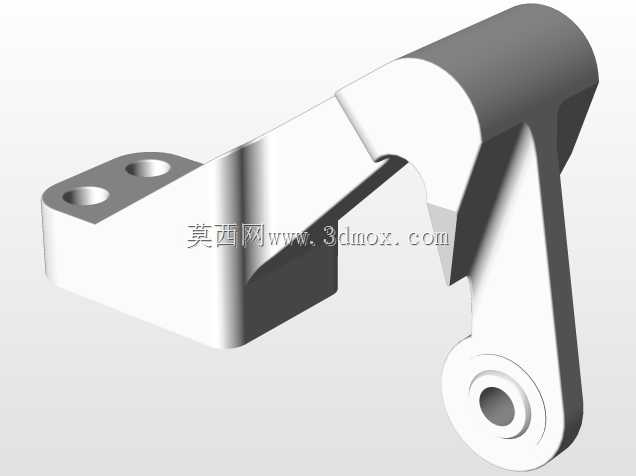

　　从功能特性上看，支架两端的安装孔分别对应设备侧与机身侧的连接接口，一端的沉头光孔用于配合高锁螺栓实现与机身预埋支座的定位固定，孔位的沉头设计可以保证螺栓安装后端面齐平，避免突出结构干涉周边设备的布置空间；另一端带衬套的铰接孔则用于连接需要小范围活动的设备摇臂或管路固定卡箍，孔内预装的耐磨衬套可以减少铰接转动过程中的基体磨损，延长构件的全生命周期使用寿命，避免频繁拆换支架带来的维护成本上升。

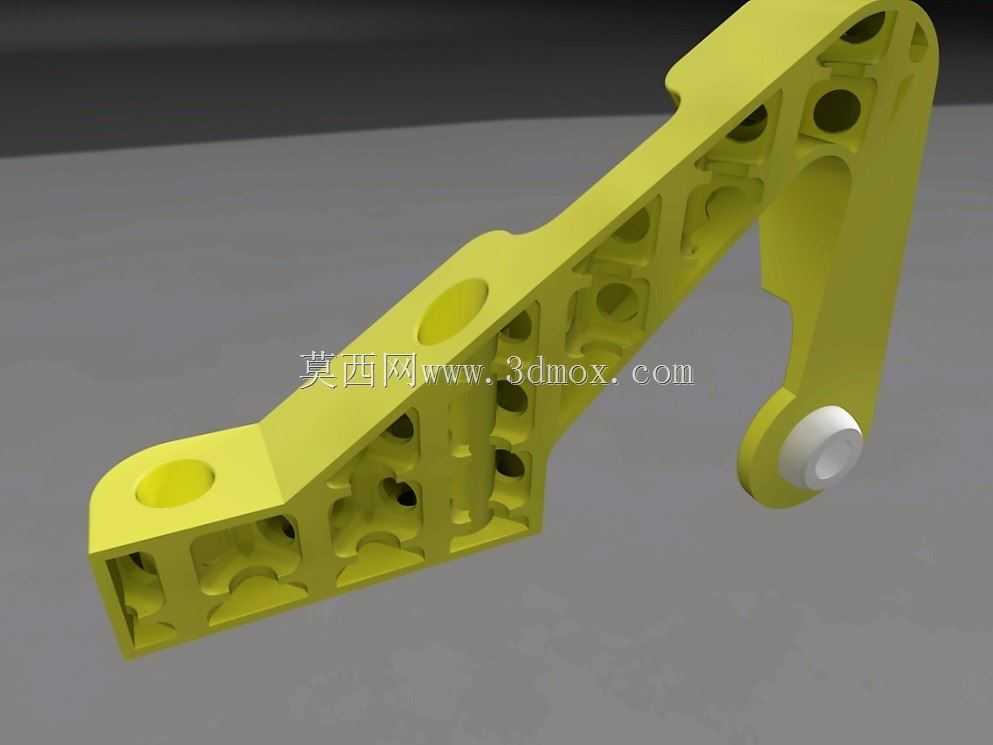

　　设计思路上，这款支架没有采用传统的实心铣削结构，而是沿着主应力传递路径布置了纵横交错的空心筋格，所有筋条的走向完全贴合有限元分析得出的应力流线分布，在应力集中的转角位置做了大圆弧过渡处理，避免直角结构带来的应力突变风险；筋格之间的镂空区域全部去除了非承力位置的多余材料，在保证整体刚度、强度满足载荷要求的前提下，相比同尺寸实心支架减重超过40%，完全匹配航空结构设计中“为每一克重量优化”的核心原则。筋条的壁厚经过反复迭代校核，既不会因为壁厚过薄导致铣削加工过程中出现振颤变形，也不会因为壁厚过大浪费材料、增加多余重量，镂空区域的圆角统一采用R2-R3的过渡参数，兼顾加工工艺性与应力分散效果。

　　从安装边界来看，支架整体为长条形悬臂式布局，安装时需要保证两个固定孔的同轴度误差不超过0.05mm，铰接端的衬套轴线与固定孔轴线的平行度误差控制在0.1mm以内，避免安装后出现附加装配应力，导致飞行过程中构件出现疲劳裂纹。支架的外形轮廓完全避让开周边的管路、线束敷设路径，最外侧的筋板边缘做了倒钝处理，不会在装配维护过程中划伤操作人员或损坏周边线缆保护层。这类空心筋格的结构设计逻辑，同样可以迁移到无人机、高速轨道交通装备的承力构件设计中，在对自重敏感的装备结构优化场景里有着很强的参考价值，设计过程中需要重点关注筋条与基体连接位置的应力水平，通过拓扑优化确定最优的材料分布方案，避免出现局部刚度不足导致的共振问题，同时要匹配所选加工工艺的最小成型尺寸限制，比如采用数控铣削加工时要保证刀具可以顺利进入镂空区域完成清根加工，采用增材制造工艺时则要考虑粉末排出的工艺通道预留，保证构件成型后内部无残留粉末、无成型缺陷。
