轻量化点阵镂空航空连接支架结构设计

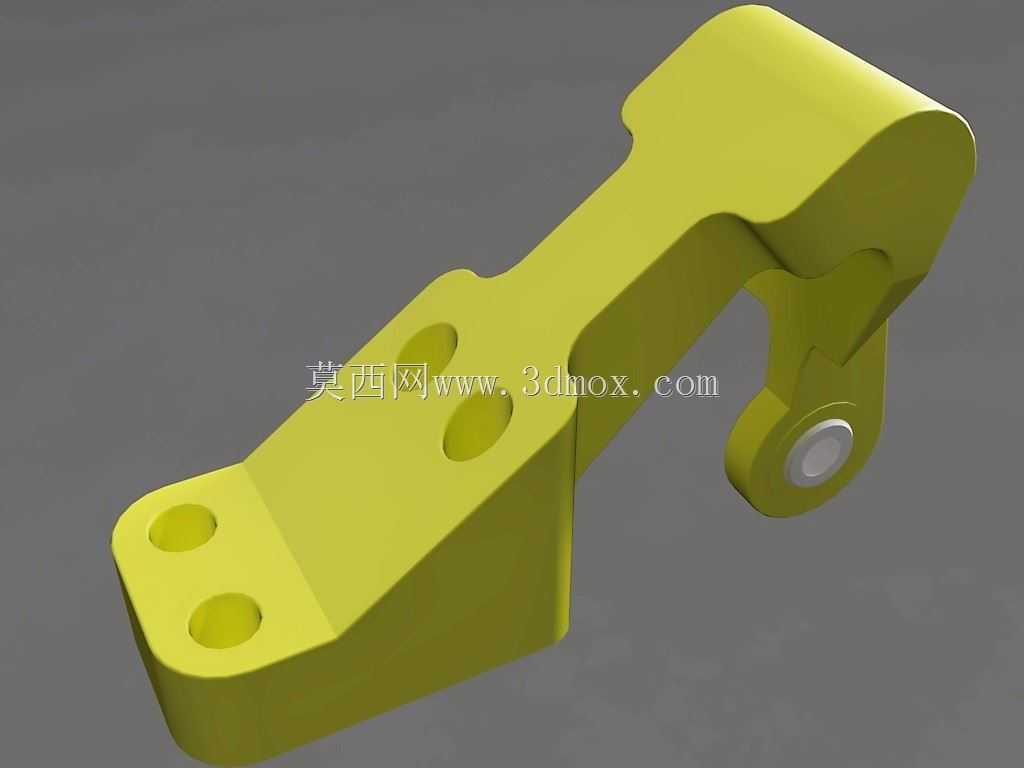

　　该构件属于航空机载安装体系中的承力连接支架，主要用于机载设备与机身主承力结构之间的载荷传递，适配机身内部紧凑安装空间下的设备固定需求，在小型通航飞机、无人机的机载传感模块、辅助动力附件的安装场景中可直接适配使用。从实际使用场景来看，这类支架需要同时承受飞行过程中的交变振动载荷、设备自身的静态重力载荷，以及机动飞行时产生的多向惯性载荷，传统实心金属支架在满足强度要求的前提下往往重量偏大，会挤占机载设备的有效载荷配额，因此轻量化设计是这类构件的核心设计方向。

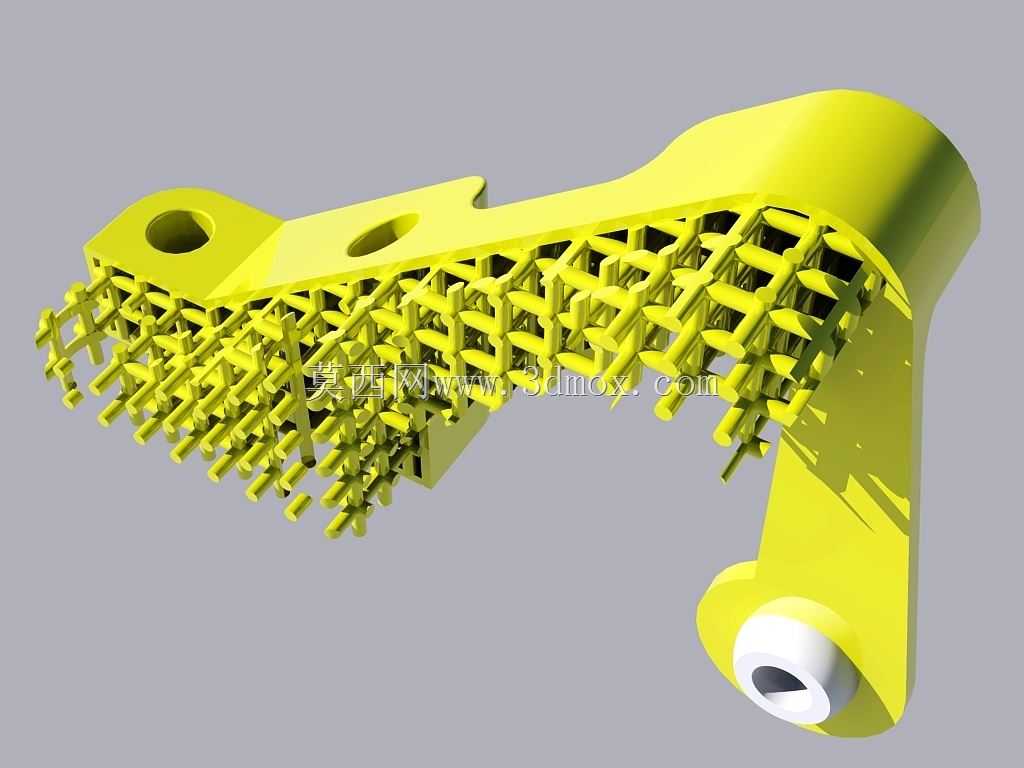

　　设计阶段优先采用了拓扑优化思路，先对安装边界的载荷工况进行梳理：构件两端的安装孔分别对应机身结构的固定点与机载设备的连接点，两个安装位的中心距、安装孔的孔径公差、孔位同轴度都严格遵循机载安装的通用规范，安装端面的平面度控制在0.1mm以内，保证安装后不会出现附加安装应力。在非承力的主体区域，没有采用传统的挖槽减重方式，而是设计了规则的三维点阵镂空结构，这种点阵单元采用十字交叉的杆系构型，每个单元的杆径、单元间距都经过载荷路径的匹配调整，沿着主应力传递方向的杆系结构适当加粗，垂直于主应力方向的辅助连接杆系做等强度优化，在保证整体结构刚度满足使用要求的前提下，将构件整体重量控制在377g，相比同尺寸实心支架减重幅度超过60%。

　　从结构特性来看，这种点阵镂空结构除了减重效果突出之外，还具备不错的振动阻尼特性，点阵杆系之间的微变形可以吸收飞行过程中的高频振动能量，减少振动向机载设备端的传递，提升机载精密设备的工作稳定性。构件两端的安装耳片做了局部加厚处理，安装孔内预留了衬套安装空间，实际装配时可以压入耐磨衬套，避免反复拆装对基体安装孔造成磨损，提升构件的全生命周期使用寿命。构件的外形轮廓做了全圆角过渡处理，没有尖锐棱角，既可以避免安装过程中对操作人员、相邻线缆造成划伤，也能减少应力集中点的出现，提升交变载荷下的结构疲劳寿命。

　　安装边界方面，构件两个安装端的孔位间距、耳片厚度都匹配标准航空紧固件的安装尺寸，下端安装位的衬套突出端面可以起到安装定位作用，装配时不需要额外调整定位间隙，直接穿入紧固件即可完成固定，适配机身内部开敞性较差的安装区域的盲装操作需求。点阵结构的镂空区域没有封闭腔体，不会在表面处理过程中残留处理液，也不会在使用过程中积聚冷凝水，避免了长期使用过程中的内部腐蚀问题。需要说明的是，当前版本的结构设计完成了几何构型的优化与重量控制，未开展针对性的应力仿真校核，实际装机使用前需要结合具体的载荷工况完成有限元分析与静力试验验证，根据应力分布结果对点阵杆径、局部壁厚做进一步的参数调整，确保结构强度满足对应机型的适航要求。这类点阵镂空的轻量化设计思路，除了航空领域的支架构件之外，也可以推广到赛车、高端工业机器人的末端连接构件设计中，在对重量控制要求严苛的场景下具备很高的应用价值。
