开关输送线多工位定位载具结构

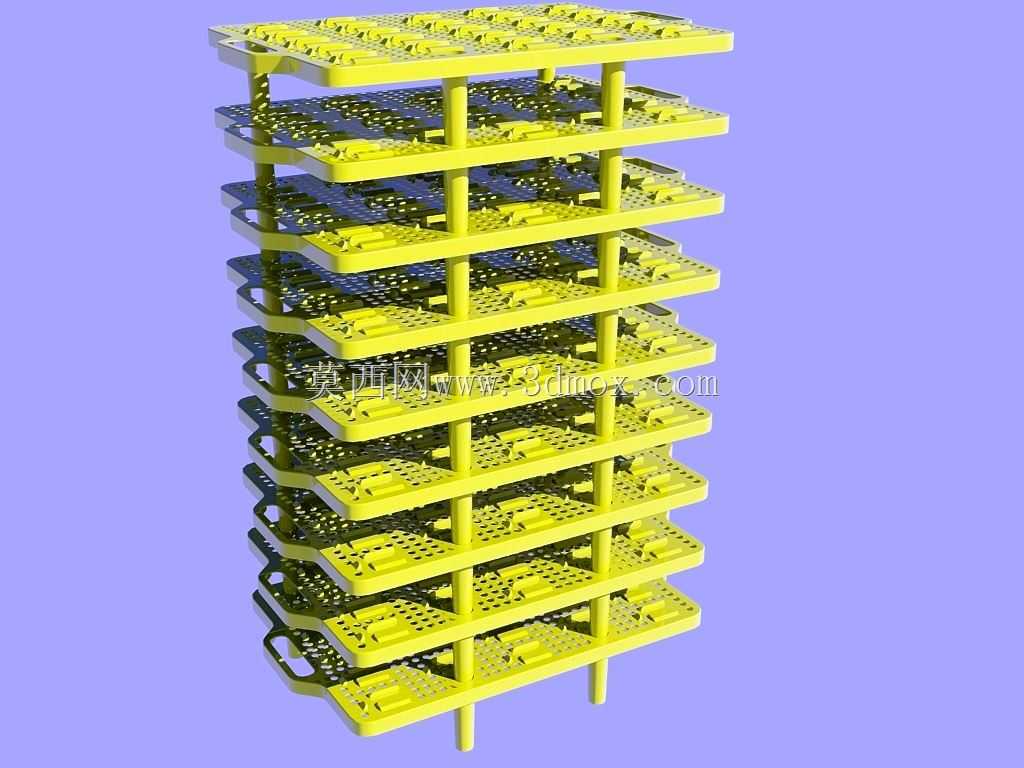

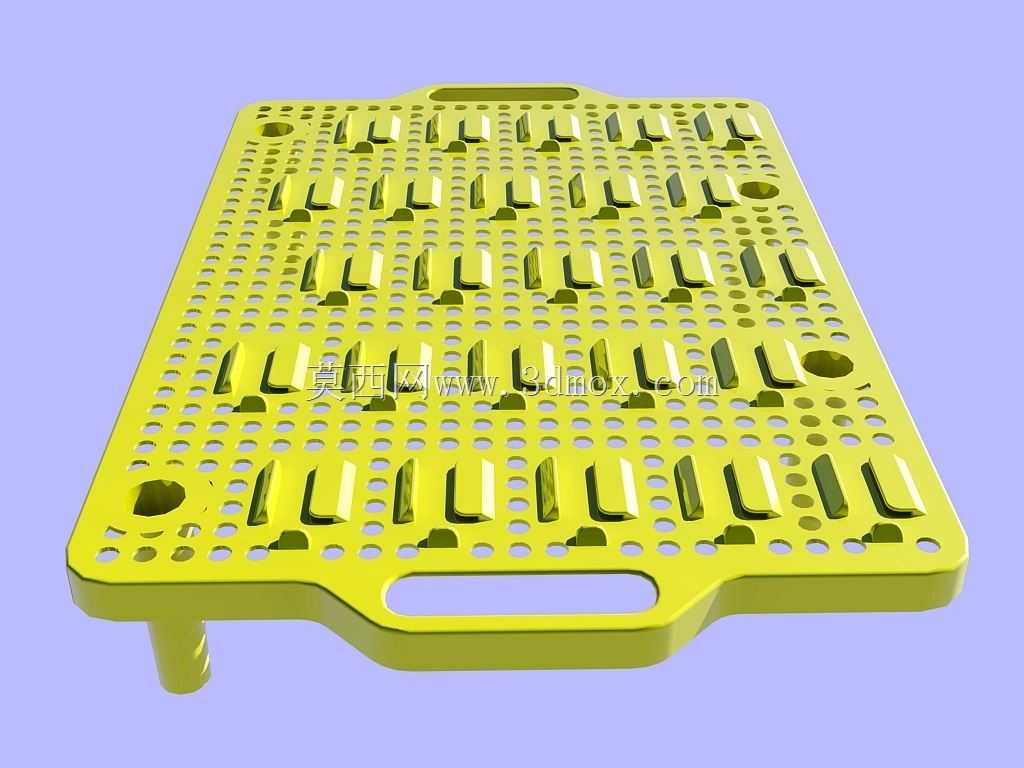

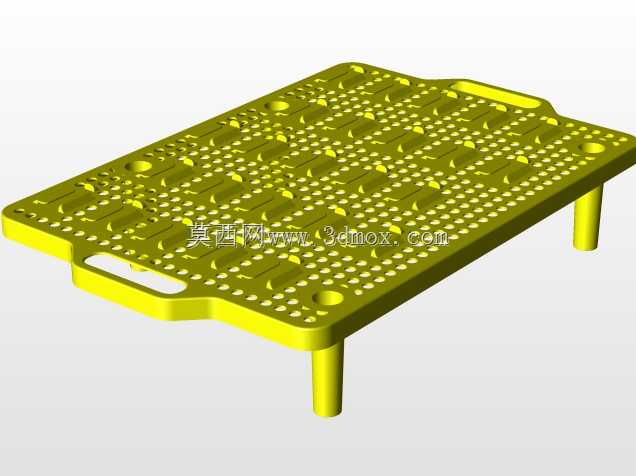

　　在低压电器开关的批量装配、检测工序段，这类载具是衔接各工位流转的核心工装部件，直接匹配平面传送带的输送节拍，替代传统零散托盘的散件摆放模式，解决小尺寸开关零件在输送过程中偏移、磕碰、定位基准不一致的问题。整套载具的底板采用带阵列孔的镂空结构设计，一方面是为了降低整体自重，减少传送带驱动负载，另一方面阵列排布的安装孔可以适配不同规格开关定位座的快速换型，不需要重新加工整块底板，只需要调整定位座的安装孔位就能适配同系列不同尺寸的开关产品，适配多品种小批量的柔性生产需求。载具上的每个定位单元都对应单个开关的夹持定位，定位座的型面完全贴合开关外壳的非外观面，避免夹持过程中刮伤开关的外观面，同时每个定位单元都预留了装配作业、

　　检测探头的避让空间，不管是自动工位的机械手取放件、螺丝锁付，还是人工工位的零件装配、外观检查，都不会和载具结构产生干涉。载具的整体外轮廓尺寸控制在400mm×600mm，这个尺寸是匹配行业内通用的平皮带输送机的带宽以及工位间距设计的，不会出现载具在输送线转弯段卡滞、或者在工位挡停时超出线体边界的问题，载具总高度870mm？不对，是载具放置在输送面上之后，定位面到输送线安装基准的总高度匹配常规作业台的操作高度，同时也适配自动检测设备的镜头焦距、机械手的取件行程范围，不需要额外调整设备的Z轴参数就能直接上线使用。载具侧边设计的一体化提手结构，是为了方便人工在换型、线体异常时快速搬移载具，提手的内孔尺寸足够成年人四指伸入，

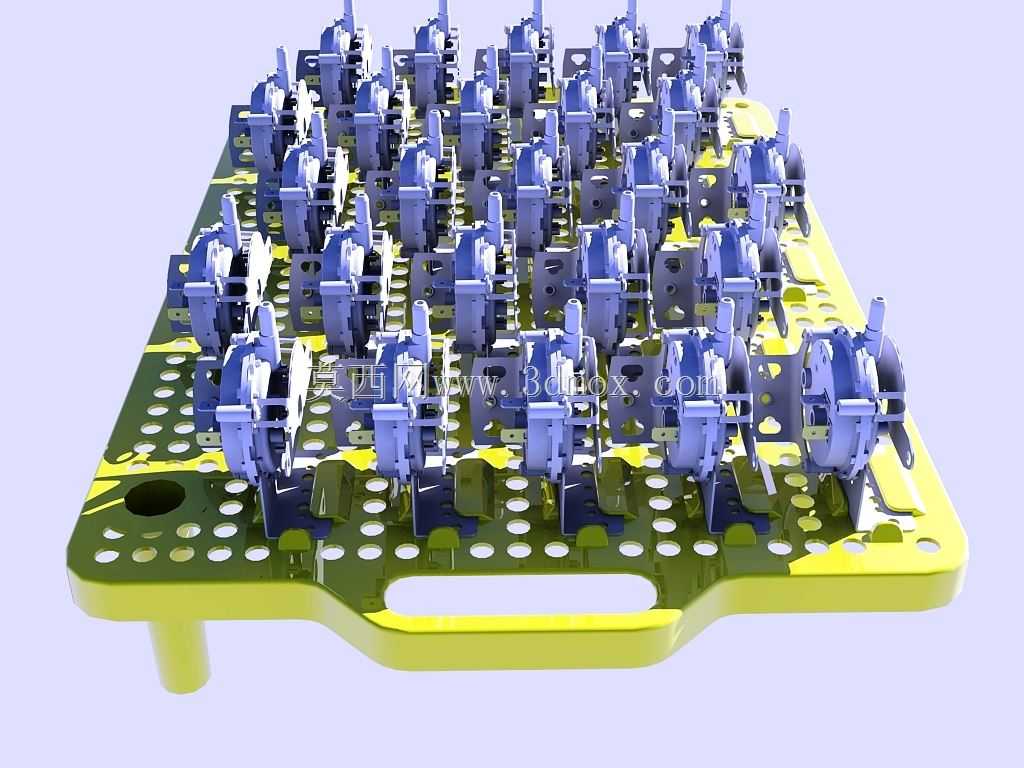

　　搬移时不会和载具上放置的开关零件产生触碰。底板边缘做了圆角导正结构，当载具在输送线上被挡停机构阻挡定位时，圆角结构可以引导载具滑入定位工位，避免硬碰撞导致载具卡滞或者定位偏移。每个定位座的夹持结构采用弹性限位设计，开关放入时依靠自身重力就能卡入定位槽，不需要额外的锁紧操作，取件时直接向上提取就能取出，兼顾了定位可靠性和取放效率，单块载具一次可以承载200个开关零件，刚好匹配单批次装配的零件数量，减少线边的物料周转频次。载具底板上的镂空孔同时兼顾了排屑功能，装配过程中产生的细小塑料碎屑、螺丝残渣可以直接从孔位落下，不会堆积在载具表面影响定位精度，也不需要频繁停机清理载具。在设计这类载具的时候，首先要确认输送线的有效输送宽度、

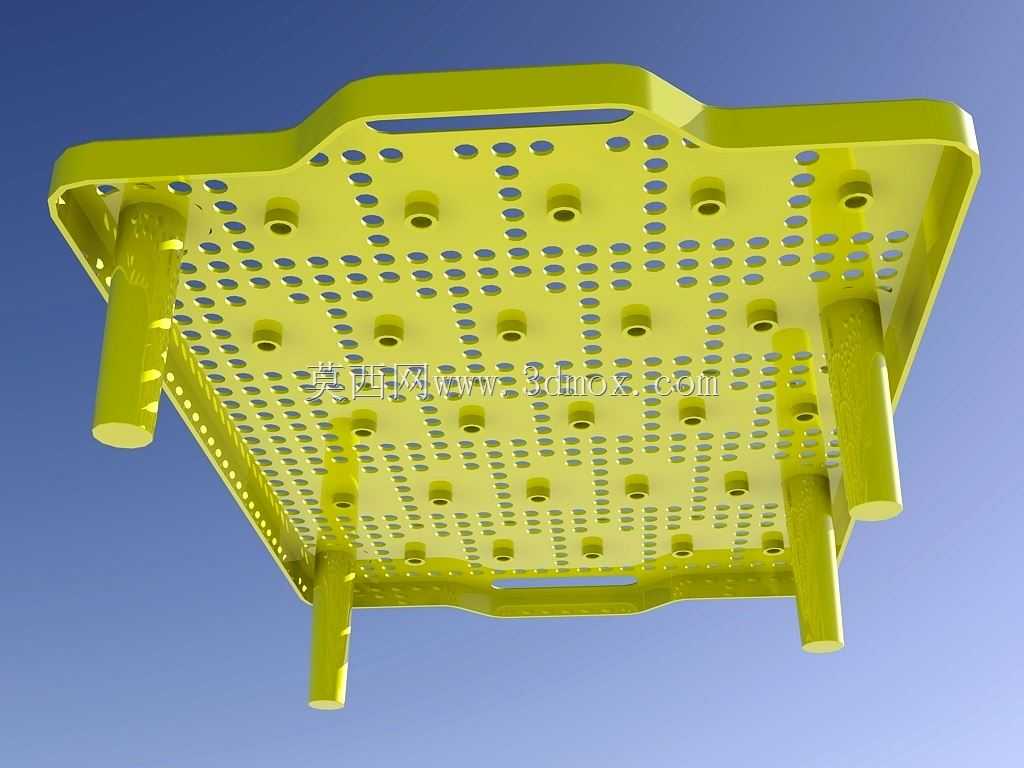

　　挡停机构的定位位置、相邻工位的中心距，这些边界尺寸确定之后再排布载具上的定位单元数量，在不超出载具外轮廓的前提下尽可能提升单载具的承载量，同时要保证每个定位单元的中心和工位作业中心对齐，避免出现作业偏移。定位座的材料选用耐磨的工程塑料，长期和开关外壳摩擦也不会产生划痕，同时自重较轻，底板采用硬质阳极氧化的铝合金材质，兼顾刚性和轻量化要求，长期使用不会出现变形，保证定位精度的一致性。这类载具不仅可以用在开关的装配输送环节，也可以适配老化测试、成品包装等后续工序，只需要更换对应的定位座就能实现全工序的载具通用，减少车间内的载具种类，降低生产辅助成本。在实际投产使用中，这类载具的定位重复精度可以控制在±0.1mm以内，完全满足自动机械手取放件的精度要求，不会出现取件失败、夹偏零件的问题，相比传统的平面托盘，输送过程中的零件不良率可以降低七成以上，同时单工位的作业效率也能得到明显提升，因为不需要操作人员反复调整零件位置，零件放置到载具上之后就处于统一的基准位置，不管是人工还是自动设备作业，都不需要额外找正。载具底部设计有和输送线定位销匹配的定位孔，当载具被挡停到作业工位时，定位销升起插入载具底部的定位孔，实现载具的精准固定，避免作业过程中载具移位影响作业精度。
