嵌入式车辆转向灯带反光杯结构设计

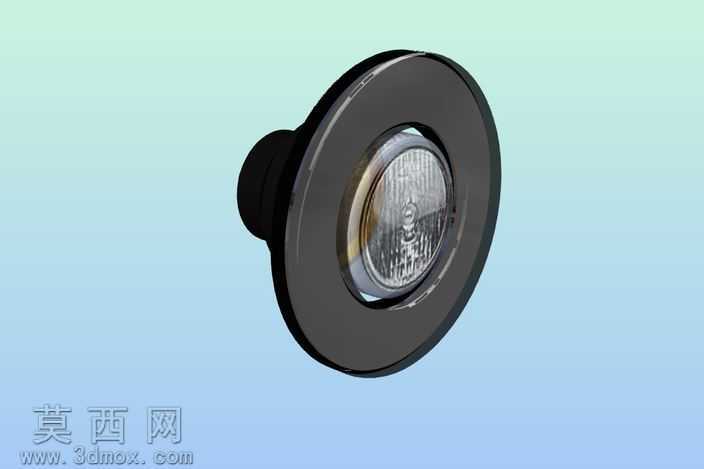

本作品为车用嵌入式转向灯与配套反射器的三维结构设计，建模过程围绕车用灯具的实际装配需求与光学性能要求展开，首先通过草图绘制确定产品的整体轮廓尺寸，以圆形法兰安装面为基准，定位后部插接式安装柱的中心轴线，保证安装结构与车身预留开孔的适配性。建模阶段采用曲面建模与实体建模结合的方式，首先构建外层黑色装饰罩的环形曲面，通过圆角过渡处理装饰罩边缘的锐边，还原实际产品的圆润装配质感，装饰罩表面采用哑光黑塑料材质参数设置，调整漫反射与粗糙度参数，模拟车用工程塑料的哑光触感，避免强光下的多余反光干扰灯具识别。中部的透明灯罩部分采用高透PC材质参数，设置合适的折射度与透光率，还原灯罩表面的微纹理结构，该纹理为实际灯具的配光纹路，建模时通过阵列凸起的微棱面结构实现，保证光线透过时可以按照配光要求均匀扩散。内部的反射器部分采用高反光镀铬材质，通过旋转曲面构建反光杯的抛物面基础结构，再对反光面进行微结构调整，模拟真空镀铝后的高反光金属质感，保证光源发出的光线可以经过反射面的折射与反射后，符合车用转向灯的照射角度要求。后部的安装插接结构采用卡扣式限位设计，建模时预留安装间隙，保证实际装配时的插拔顺畅，同时设置定位凸台，避免安装后出现转动偏移的问题。渲染阶段采用渐变浅蓝背景突出产品主体，调整打光角度，分别呈现黑色装饰罩的哑光质感、透明灯罩的通透效果以及内部反射器的金属反光层次，通过多角度光影调整，清晰展示产品的分层装配结构，从外罩到内部反光组件的层级关系明确，各部件的衔接缝隙按照实际量产产品的装配公差设置，还原真实车用灯具的装配效果。设计过程中充分考虑车用灯具的使用场景，在结构上保证安装稳固性的同时，通过反射器的曲面优化提升光线利用率，外层装饰罩的环形设计既可以遮挡安装缝隙，也能对内部灯罩起到防护作用，整体结构紧凑，适配嵌入式安装的车身空间要求，各部件的壁厚设置符合注塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷。
