跨运式化工容器重载转运装备结构设计

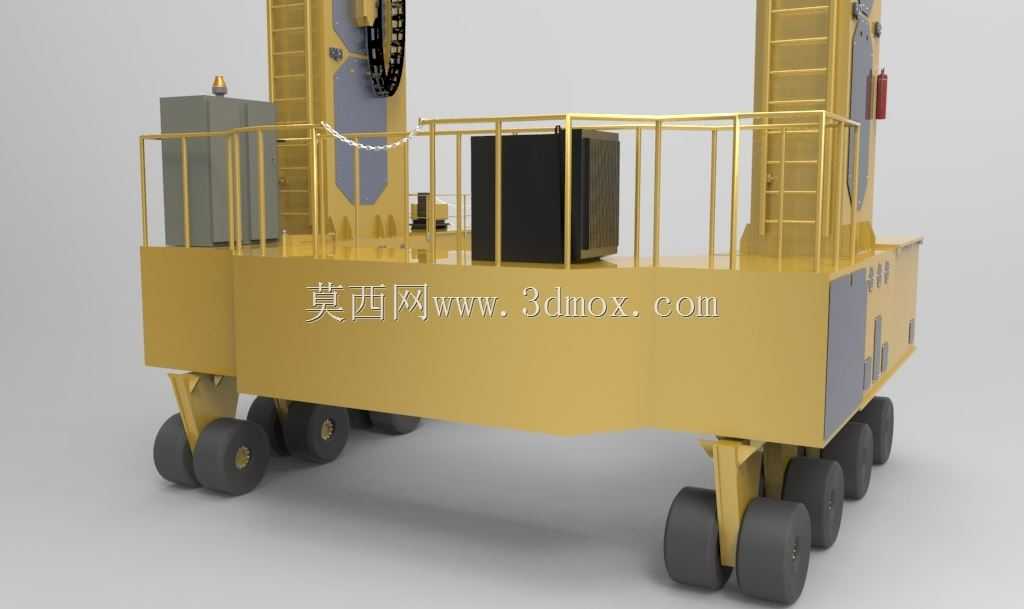

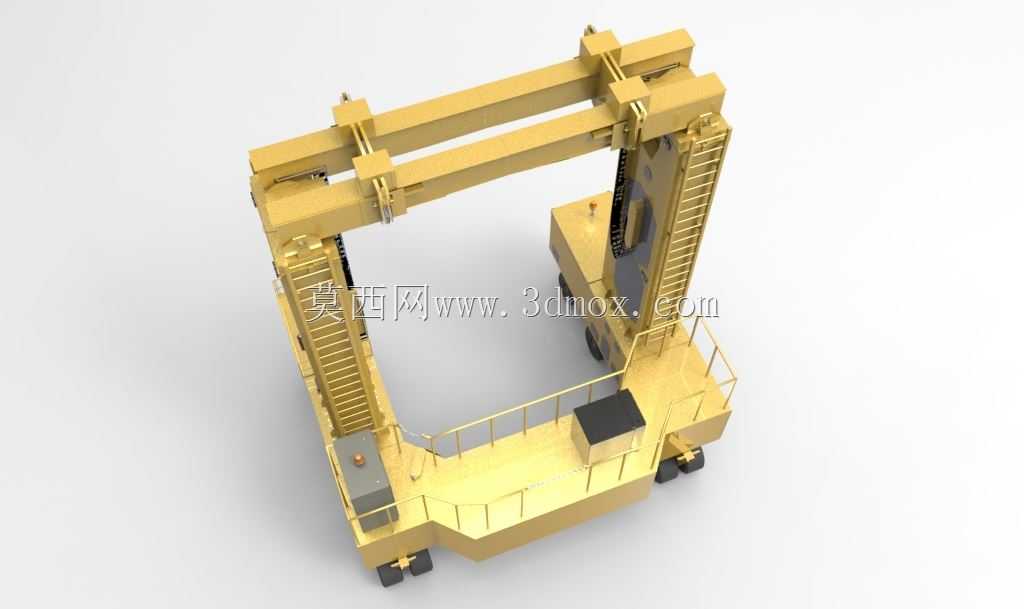

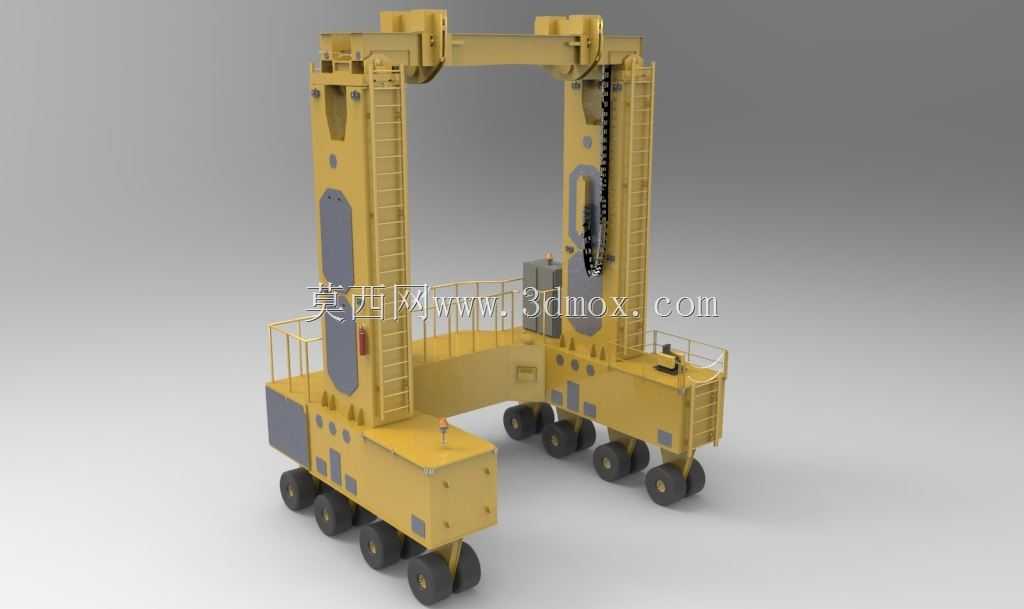

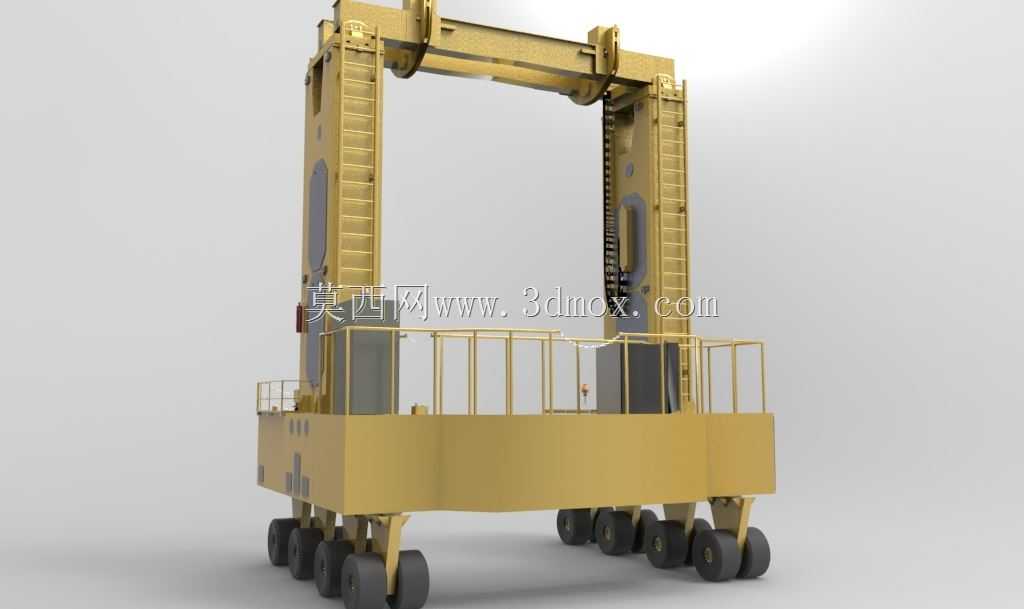

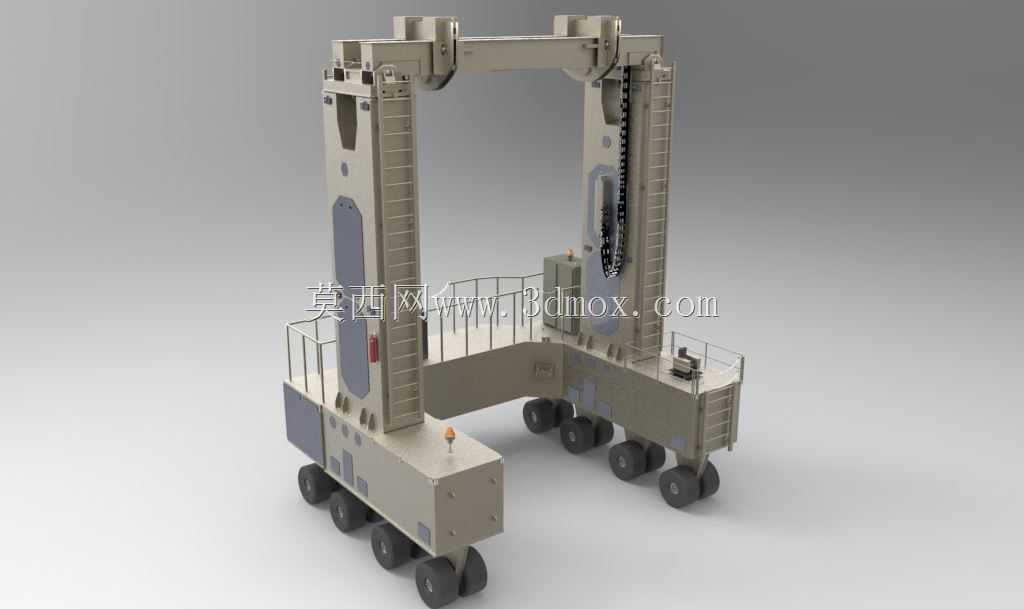

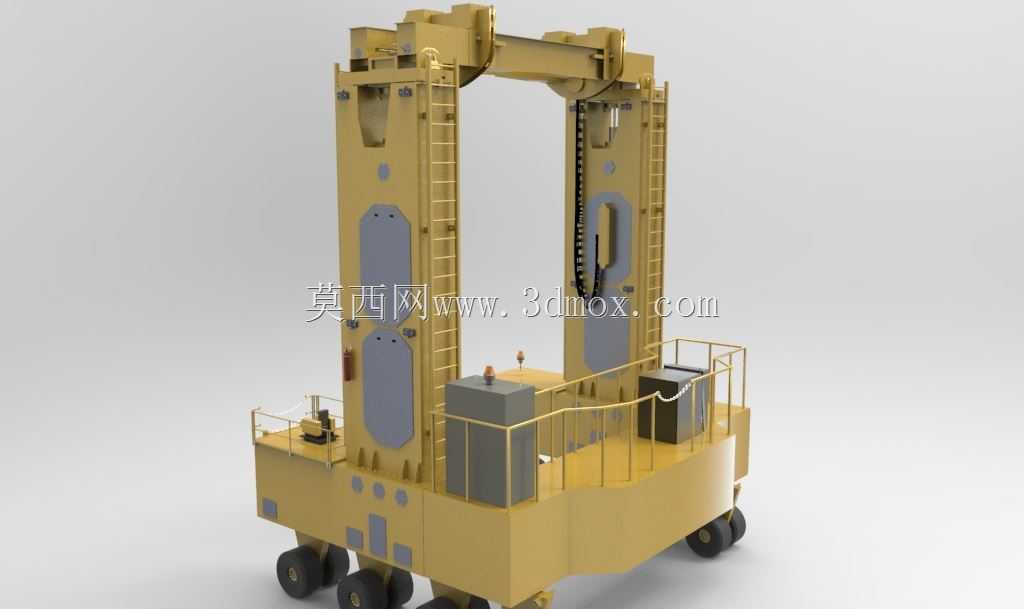

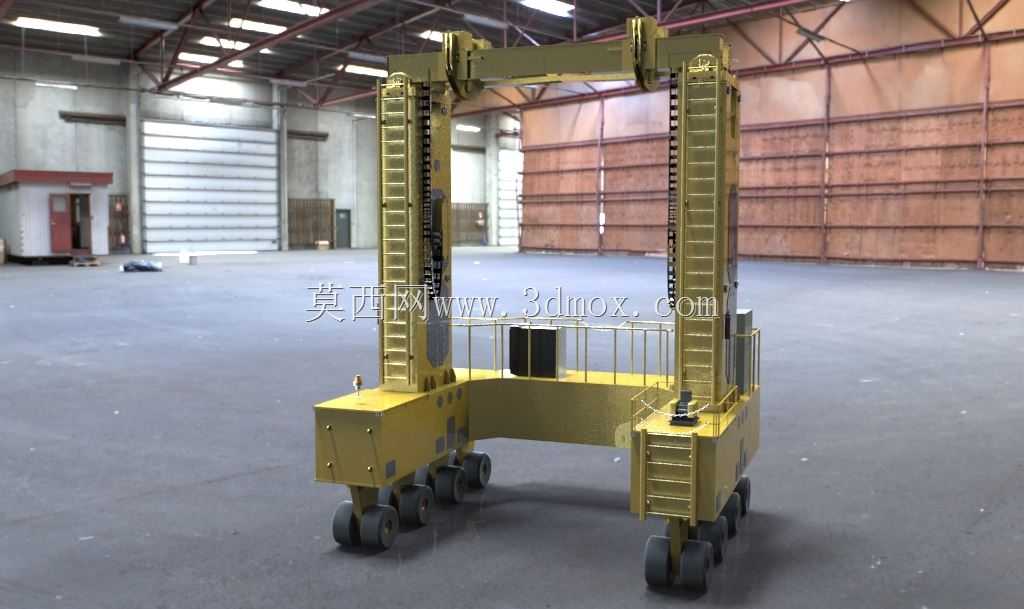

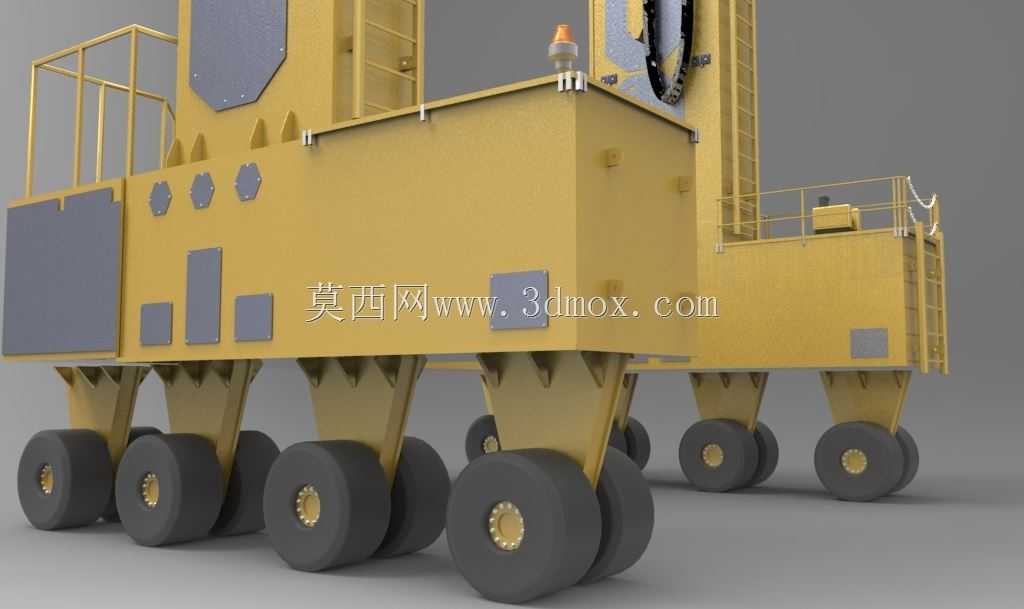

　　在化工园区、核电预制场、重型装备制造厂区的物料转运场景中，这类跨运式重载转运装备主要承担圆柱型、大吨位密封容器的短距离驳运作业，区别于常规叉车的托举转运模式，该装备采用龙门跨架结构，可直接骑跨在待转运容器上方完成起吊与移动，无需额外预留侧面作业空间，对狭窄厂区通道的适配性更强。从结构设计逻辑来看，整机采用对称式门架布局，两侧立柱集成了垂直升降的导向与驱动机构，立柱内侧布置通长的梯型导轨，配合升降滑架实现承载平台的垂直起降，升降驱动采用链条牵引结构，相比液压缸驱动具备更长的行程冗余，同时避免了液压管路在重载工况下的泄漏风险，适配化工区域对防泄漏的作业要求。底部行走单元采用多组重载橡胶轮组，每侧立柱下方布置四组独立转向的轮组，

　　支持整机原地转向、横向平移、斜向行进等多种行走模式，在排布密集的容器存储区可灵活调整位姿，无需大半径转弯空间，单轮承载经过载荷分配计算，确保整机满载状态下对厂区硬化地面的压强不超过路面设计承载阈值，避免压损厂区地坪。两侧立柱顶部通过箱型横梁连接形成刚性框架，横梁内部布置加强筋板，抵消两侧立柱在起吊重载时产生的内倾弯矩，框架连接处采用高强度螺栓配铰制孔的装配形式，既保证连接刚性，也便于后期拆解运输与现场组装。操作平台设置在单侧立柱的下部区域，平台周边设置安全护栏与防滑踏板，操作人员可在平台上完成行走、升降、对位的全部操作，视野可直接覆盖起吊区域与行进方向，减少视觉盲区带来的作业风险。

　　整机外形尺寸的边界设计充分考虑常规化工容器的转运需求，门架内净空宽度适配直径2.5米至4米的圆柱型容器，升降行程可满足容器离地0.3米至1.8米的转运高度要求，整机总宽度控制在6米以内，适配厂区主干道6米至8米的通行宽度，整机最低通行高度满足厂区4.5米限高的通行要求，无需对厂区现有道路与管廊进行改造即可投入使用。在功能设计上，升降滑架配备可调整间距的吊点机构，可根据不同长度容器的吊点位置调整横向间距，避免容器起吊后出现倾斜，吊点处设置防脱锁止机构，防止转运过程中吊具滑脱；行走系统采用变频调速控制，起步与制动过程平缓，减少重载状态下的惯性冲击，避免容器内盛装的介质出现大幅晃动影响整机稳定性；整机配备声光预警装置，

　　行进过程中自动发出警示信号，提醒周边作业人员避让。从建模细节来看，该结构完整还原了轮组的转向铰接结构、立柱导轨的安装基准、升降链条的张紧调节机构、平台护栏的装配关系，所有结构件的板厚、型材规格均按照重载工况的强度要求设定，焊缝位置的建模符合焊接工艺的实际要求，没有出现结构干涉、装配基准缺失的问题，可直接用于结构受力仿真、作业路径模拟、虚拟调试等后续设计环节，也可作为同类跨运装备设计的参考原型，帮助设计人员快速完成整体布局的方案迭代，减少前期方案建模的重复工作量。在实际作业流程中，该装备可独立完成容器从存储区到灌装区、从预制区到装车点的全流程转运，无需配合其他起重设备辅助作业，单台装备即可覆盖厂区内大部分重型圆柱容器的转运需求，相比传统的行车转运模式，不受固定轨道的限制，作业覆盖范围更广，相比平板车加吊车的转运模式，作业效率提升40%以上，同时减少了多设备配合作业的安全隐患。
