hiab起重设备配套液压油箱结构设计

　　在随车起重运输装备的液压系统布局中，液压油箱从来不是简单的储油容器，而是直接决定整套液压回路运行稳定性的核心部件，这款适配hiab系列随车吊的液压油箱，在结构设计阶段就充分考虑了随车作业的复杂工况，完全区别于固定工位工业设备的油箱设计逻辑。从实际装车场景来看，这类油箱通常布置在随车吊的底盘副梁侧边、吊机基座的空余安装位，需要在有限的整车布局空间里，兼顾储油容积、安装强度、运维便利性三个核心需求，设计过程中首先要匹配hiab吊机全幅度作业时的液压油流量需求，确保吊机在变幅、伸缩、回转全动作循环下，油箱内的油液不会因为瞬间大流量抽吸出现吸空，同时还要容纳油缸回缩、液压元件泄油时的回油增量，避免油液溢出。

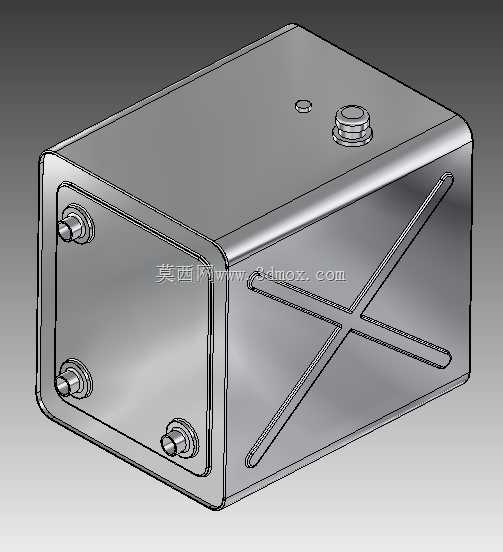

　　这款油箱采用长方体封闭式钣金焊接结构，主体板材选用冷轧钢板折弯拼焊而成，箱体侧面压制的X型加强筋是整个结构设计的关键细节——随车吊在非铺装路面行驶时，底盘会传递持续的颠簸振动，吊机作业时的载荷波动也会通过安装座传递到油箱上，普通光面薄壁箱体在长期交变载荷下很容易出现焊缝开裂、侧壁鼓胀变形的问题，X型加强筋不需要额外增加板材厚度，就能通过结构形变强化大幅提升箱体侧壁的刚性，既控制了整体重量，又能避免油液晃动时对箱壁产生的冲击变形，同时加强筋的凸起结构还能一定程度上增加箱体的散热面积，帮助液压系统在连续作业时散掉部分热量。

　　箱体顶面的接口布局完全围绕实际运维需求设置，尺寸稍大的带盖法兰口是液压油的加注口，同时内置空气滤清器，既可以在加注新油时过滤杂质，也能平衡油箱内部和外界的气压，避免油泵抽吸时油箱内部形成负压影响吸油效率；旁边的小型螺纹接口是液位传感器或者温度传感器的安装位，不需要在箱体侧面额外开孔，减少了潜在的渗漏点。箱体端面的三个外伸螺纹接头，分别对应吸油、回油、泄油三个油路接口，接口全部采用外伸式设计，安装油管时不需要在狭窄的安装空间里探手到箱体和车架的缝隙里操作，后期更换密封件、检修油路时的操作空间更充足，接头的位置高度也经过匹配，吸油口距离箱底预留了足够的沉渣空间，避免沉积在箱底的金属碎屑、杂质被吸入油泵造成元件磨损，回油口则设计在箱体内部靠近侧壁的位置，回油顺着箱壁流下，减少回油冲击产生的气泡，避免气泡进入液压回路造成系统爬行、噪声增大的问题。

　　从安装边界来看，这款油箱的所有固定点都集中在带接头的端面上，三个接头周边的板材都做了局部加厚处理，安装时通过端面的法兰结构直接固定在吊机基座的安装面上，不需要在箱体其他位置额外设计安装吊耳，既减少了焊接工作量，也让安装定位更精准，安装时只需要对准端面的固定孔位就能完成定位，不需要反复调整箱体位置。油箱的整体长宽高比例经过优化，在满足储油容积要求的前提下，厚度尺寸控制在底盘侧边安装的允许范围内，不会超出整车的宽度限值，也不会和底盘上的其他管线、储气筒等部件产生干涉。

　　在实际使用场景中，这类随车吊配套的液压油箱还要考虑户外作业的环境适应性，箱体焊接完成后所有焊缝都做了密封打压测试，确保在颠簸、倾斜作业时不会出现渗漏，内壁做了防锈处理，避免长期使用过程中锈蚀产生的杂质污染液压油，顶面的加注口盖带密封锁止结构，雨天作业或者高压水枪冲洗车辆时，不会有水进入油箱内部造成液压油乳化。和通用型液压油箱不同，这款结构完全针对hiab吊机的油路参数做了匹配，储油容积刚好满足该型号吊机的系统循环需求，不会因为容积过大造成液压油加注量浪费、整机重量增加，也不会因为容积过小导致油液循环过快、散热不足、油液氧化加速的问题，在结构强度、安装便利性、运维便捷性几个维度都做了针对性的平衡，完全适配随车起重作业的移动作业工况。
