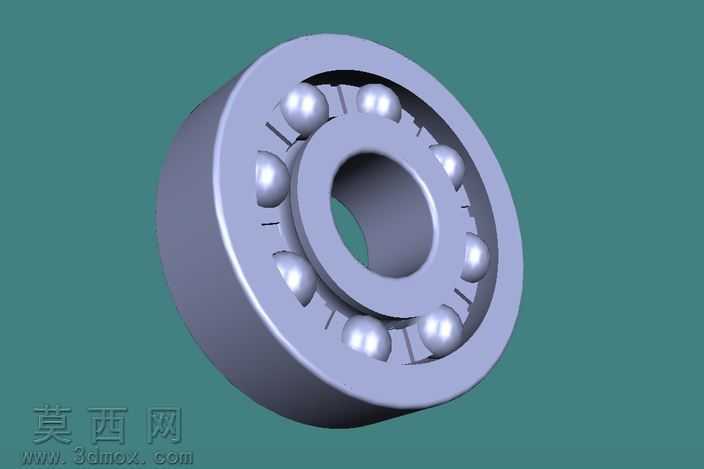

深沟球滚珠轴承三维结构设计模型

本模型为标准深沟球结构滚珠轴承的三维参数化设计成果，建模过程严格遵循滚动轴承的通用设计规范，先通过草图绘制完成轴承内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础实体，针对内外圈上的滚道曲面，通过精确的曲率半径约束保证滚道与滚动体的贴合度符合设计要求，避免出现装配干涉或接触应力不均的问题。滚动体部分采用圆周阵列的方式完成排布，建模时先确定滚动体的中心分布圆直径，保证每颗钢珠的球心均处于同一平面的分度圆上，阵列数量根据轴承的尺寸规格匹配对应承载需求，同时在相邻滚动体之间设计了保持架的简化结构，通过拉伸与切除特征完成保持架的兜孔结构，确保兜孔能够完整包裹滚动体，模拟真实轴承中保持架分隔滚动体、避免滚动体直接接触摩擦的功能。材质渲染阶段，为轴承内外圈与滚动体赋予高铬轴承钢材质，调整材质的金属粗糙度与反射参数，还原轴承钢经淬火处理后的细腻金属光泽，保持架部分赋予冲压钢板或工程塑料的对应材质，区分不同部件的材质质感，场景中添加柔和的环境光与定向补光，突出轴承的环形结构层次与曲面细节，清晰展现内外圈的台阶结构、滚道的弧形曲面、滚动体的球形轮廓以及各部件之间的装配间隙。设计过程中重点还原了滚珠轴承的核心传动结构，即通过滚动体将内外圈之间的滑动摩擦转化为滚动摩擦的结构逻辑，建模时严格控制各部件的尺寸公差带，保证内圈内孔、外圈外圆的圆柱度符合安装基准要求，滚道的表面曲率与滚动体的曲率匹配度满足接触强度要求，整体模型结构完整，可用于机械传动结构的装配演示、轴承选型的可视化参考以及机械原理教学的展示素材，能够直观呈现深沟球滚珠轴承的内部构造与工作原理，帮助理解滚动轴承在旋转支承场景下降低摩擦阻力、提升传动效率的作用机制。
